Nevalux DL Vario Quattro PRO S neutralweiss anthrazit

Nevalux DL Vario Quattro PRO S neutralweiss anthrazit

ELDAS®-Nr 941 300 199 · EAN-Nr. 4007841 057589

Technische Daten Illustrationen Schaltbilder Downloads
Nevalux

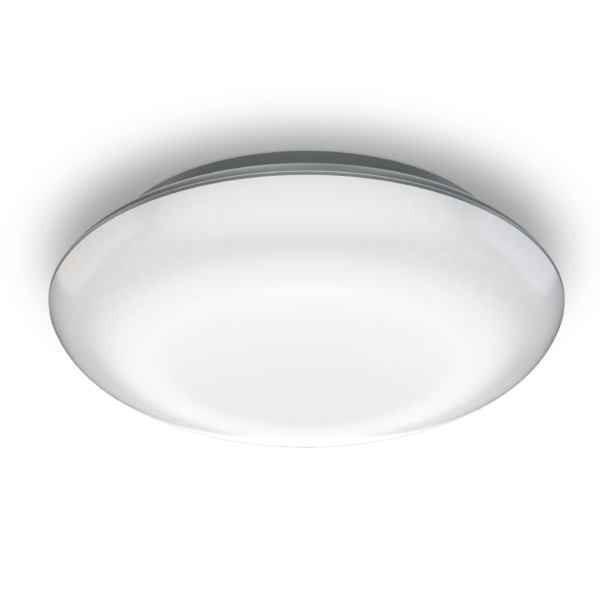

Nevalux DL Vario Quattro PRO S neutralweiss anthrazit

ELDAS®-Nr 941 300 199

EAN-Nr. 4007841 057589

Dieses Produkt wird durch ein Nachfolgeprodukt ersetzt.

Zum Nachfolgeprodukt · DL Vario Quattro PRO S neutralweiss weiss (068196)

Erfasst genau da, wo Sie wollen. Schluss mit lästigen Fehlschaltungen. Vier Präzisions-Infrarot-Sensoren garantieren 360° Rundumerfassung und lassen sich in vier Richtungen individuell einstellen. So kann der Erfassungsbereich absolut exakt festgelegt werden. Reichweite: 2 bis 8 m. Klares Design ohne störende Sensorelemente, da die Sensorlinsen nahezu unsichtbar in die Leuchtenabdeckung integriert sind – eine patentierte Weltneuheit! 1430 lm bei 14 W. In neutralweiss oder warmweiss.

  • Inklusive STEINEL LED-System
  • Integrierte Sensorlinsen
  • 4 Infrarot-Sensoren in jede Richtung einstellbar
  • Reichweite in 4 Richtungen einstellbar
  • 4 Stunden Dauerlicht (optional)
  • Schlagfestes Material IK 07

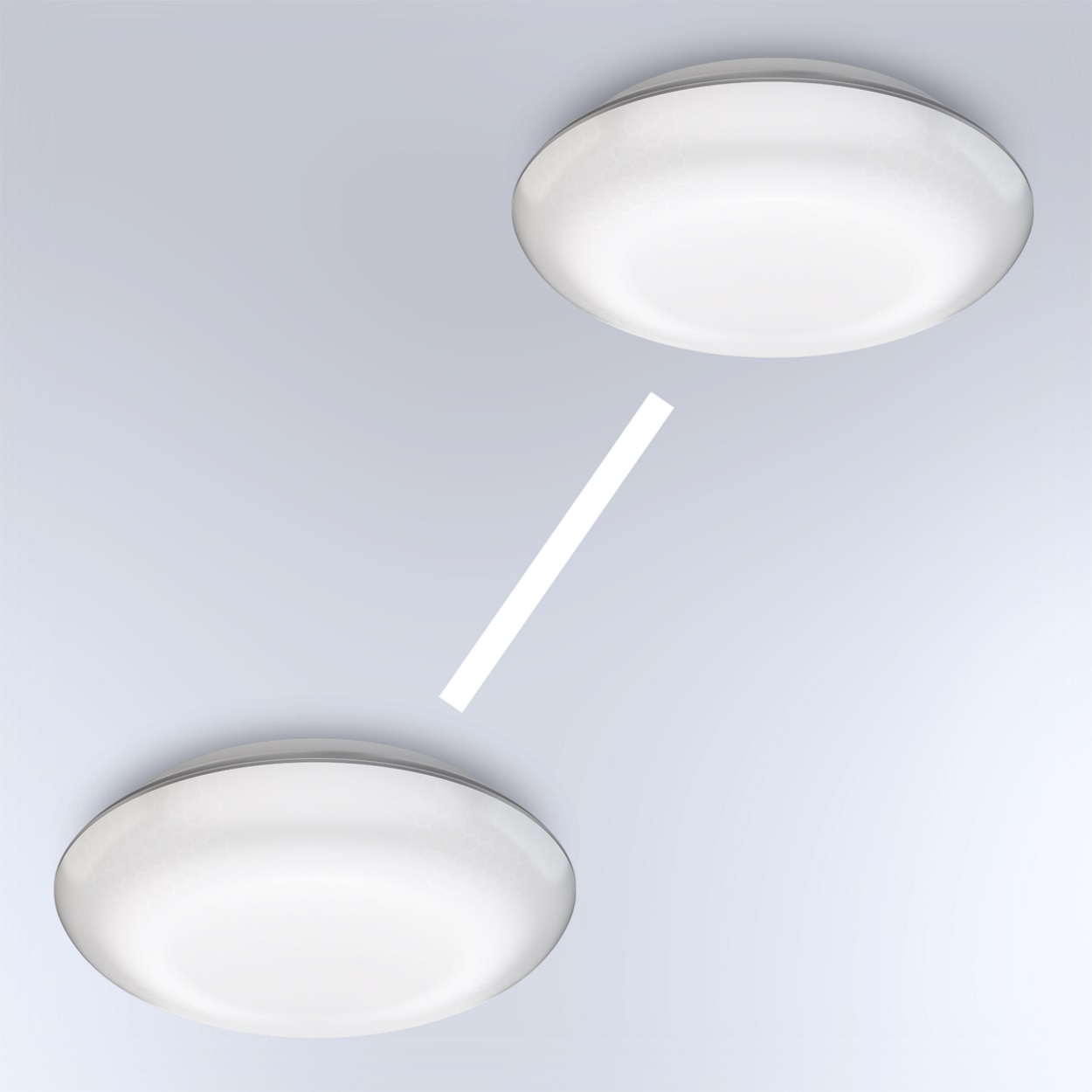

  • Vernetzbar über Kabel (max. 10 Stück)

Abmessungen

Abmessungen Ø × H 310 x 69 mm

Elektrik

Netzanschluss 220 – 240 V / 50 – 60 Hz
Leistung 14 W
Leuchtstofflampen EVG 500 W
Leuchtstofflampen unkompensiert 500 VA
Leuchtstofflampen reihenkompensiert 500 VA
Leuchtstofflampen parallelkompensiert 500 VA
Schaltausgang 1 Niedervolt-Halogenlampen 500 VA
LED-Lampen < 2 W 16 W
LED-Lampen > 2 W < 8 W 64 W
LED-Lampen > 8 W 64 W
Kapazitive Belastung in µF 88 µF
Eigenverbrauch 0,5 W

Sensorik

Montagehöhe max. 6,00 m
Sensortechnologie Passiv Infrarot
Mit Bewegungsmelder Ja
Öffnungswinkel 180 °
Unterkriechschutz Ja
Segmentweise Ausblendung Nein
Elektronische Skalierbarkeit Nein
Mechanische Skalierbarkeit Ja
Reichweite Detail Reichweite von 2 - 8 m in 4 Richtungen (je 90 °) einstellbar
Reichweite radial 6 x 6 m (36 m²)
Reichweite tangential 16 x 16 m (256 m²)
Montagehöhe 2,00 – 6,00 m
Optimale Montagehöhe 2,8 m

Vernetzung

Vernetzung Ja
Art der Vernetzung Master/Master
Vernetzung via Kabel
Vernetzung Anzahl max. 10 Leuchten
Slave-Betrieb einstellbar Nein

Lichttechnik

Gemessener Lichtstrom 360° 1430 lm
Effizienz 102 lm/W
Farbtemperatur 4000 K
Farbabweichung LED SDCM3
Farbwiedergabeindex 80-89
Mit Leuchtmittel Ja, STEINEL LED-System
Leuchtmittel LED nicht austauschbar
Sockel Ohne
LED-Kühlsystem Passive Thermo Control
Softlichtstart Ja
Dauerlicht schaltbar, 4 h

Lebensdauer

Lebensdauer LED max. °C 50000 Std
Lebensdauer LED L70B50 25°C > 60000 Std

Einstellungen

Dämmerungsschalter Ja
Dämmerungseinstellung 2 – 1000 lx
Zeiteinstellung 5 s – 30 Min.
Grundlichtfunktion Ja
Grundlichtfunktion Zeit 10/30 Min., ganze Nacht
Einstellungen via Potis
Mit Fernbedienung Nein
Dämmerungseinstellung Teach Nein
Grundlichtfunktion in Prozent 10 %
Grundlichtfunktion Prozent von 10 %

Gehäuse & Material

Schlagfestigkeit IK07
Schutzart IP54
Schutzklasse II
Umgebungstemperatur -20 – 35 °C
Werkstoff des Gehäuses Kunststoff
Werkstoff der Abdeckung Kunststoff strukturiert
Montageort Decke
Anwendung Ort Aussenbereich
Montageart Aufputz
Werkstoff Kunststoff
Anwendung Raum Aussenbereich Flur / Gang Funktionsraum / Nebenraum Hauseingang Hof & Einfahrt Innenbereich Treppenhaus
Farbe Anthrazit

Lieferumfang & Garantie

Herstellergarantie 5 Jahre

Zertifikate & EPREL

Ausweise/Zertifikate DEKRA\nEMV
EPREL-Kategorie Umgebenes Produkt mit integrierter Lichtquelle

Technische Zeichnung

Lichtverteilungskurve

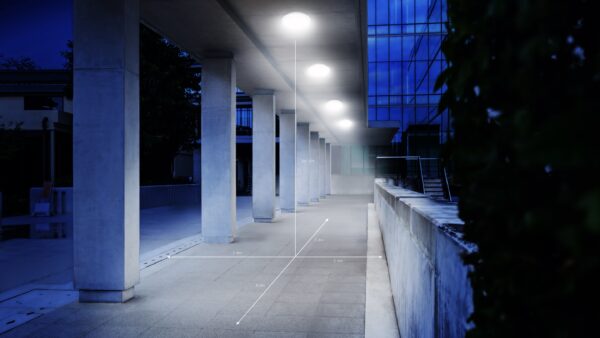

Sensorerfassungsbereich

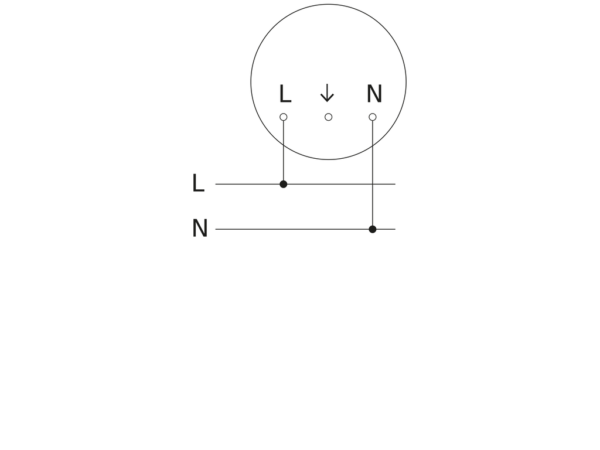

Schaltplan 1

Schaltplan Master

Schaltplan 2

Schaltplan Master-Master Vernetzung
