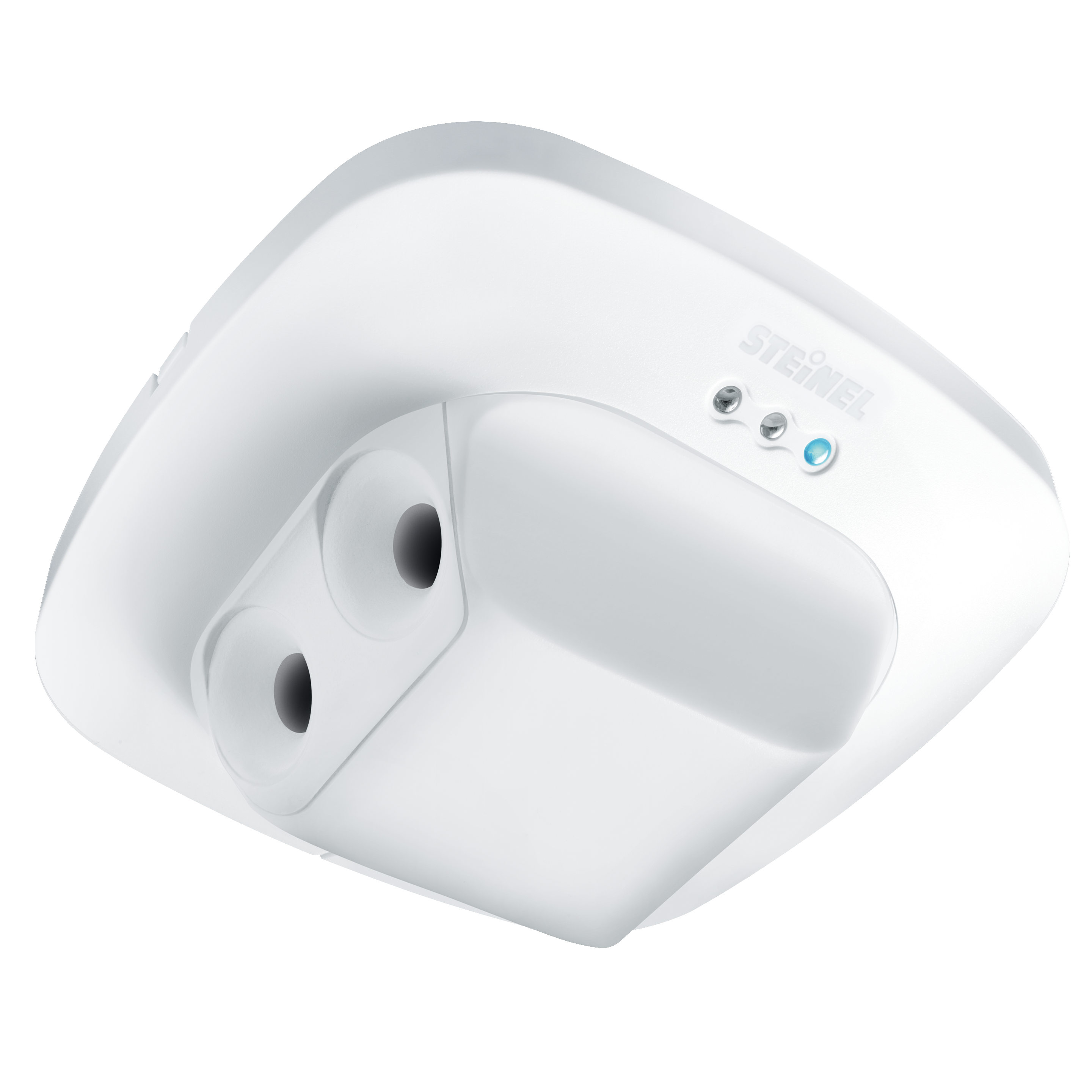

Nevalux Dual US DALI-2 Input Device - Unterputz
ELDAS®-Nr 535 933 400
EAN-Nr. 4007841 057466
Überwacht den kompletten Gang. Und sieht um die Ecke. Ultraschall-Bewegungsmelder Dual US, ideal für Gänge und Flure. 18 m sichere Erfassung, umschliesst Objekte aber dringt nicht hindurch. DALI-2 Input Device erlaubt Sensoren, die erhobenen Sensordaten an übergeordnete Lichtmanagement-Systeme (z.B. LiveLink) zu übermitteln.
- Optionaler Aufputzadapter
- Optionaler Schutzkorb
Identifikation
Ausführung
Präsenzmelder
Abmessungen
Abmessungen L × B × H
71 x 120 x 120 mm
Elektrik
Netzanschluss
12 – 22,5 V
Versorgungsspannung Detail
DALI-Bus
Steuerausgang DALI
Adressable/Slave
Sensorik
Montagehöhe max.
3,50 m
Sensortechnologie
Ultraschall
Mit Bewegungsmelder
Ja
Erfassungswinkel
360 °
Gang
Öffnungswinkel
180 °
Unterkriechschutz
Ja
Segmentweise Ausblendung
Nein
Elektronische Skalierbarkeit
Ja
Mechanische Skalierbarkeit
Nein
Reichweite radial
20 x 3 m (60 m²)
Reichweite tangential
20 x 3 m (60 m²)
Montagehöhe
2,50 – 3,5 m
US-Technik
40 kHz
Optimale Montagehöhe
2,8 m
Vernetzung
Vernetzung
Ja
Art der Vernetzung
Master/Slave
Vernetzung via
DALI-Bus
Anzahl DALI-Teilnehmer
12
Mit Busankopplung
Ja
Lichttechnik
Softlichtstart
Nein
Konstantlichtregelung
Nein
Einstellungen
Dämmerungsschalter
Ja
Dämmerungseinstellung
10 – 1000 lx
Grundlichtfunktion
Nein
Hauptlicht einstellbar
Nein
Einstellungen via
Bus
Mit Fernbedienung
Nein
Dämmerungseinstellung Teach
Nein
Gehäuse & Material
Schutzart
IP20
Umgebungstemperatur
-25 – +55 °C
Montageort
Decke
Anwendung Ort
Innenbereich
Montageart
Unterputz
Werkstoff
Kunststoff
Anwendung Raum
Flur / Gang
Innenbereich
Farbe
Weiss
Farbe RAL
9010
Lieferumfang & Garantie
Herstellergarantie
5 Jahre
Inkl. Eckwandhalter
Nein
Zertifikate & EPREL
Ausweise/Zertifikate
DALI-2
Technische Zeichnung
Sensorerfassungsbereich

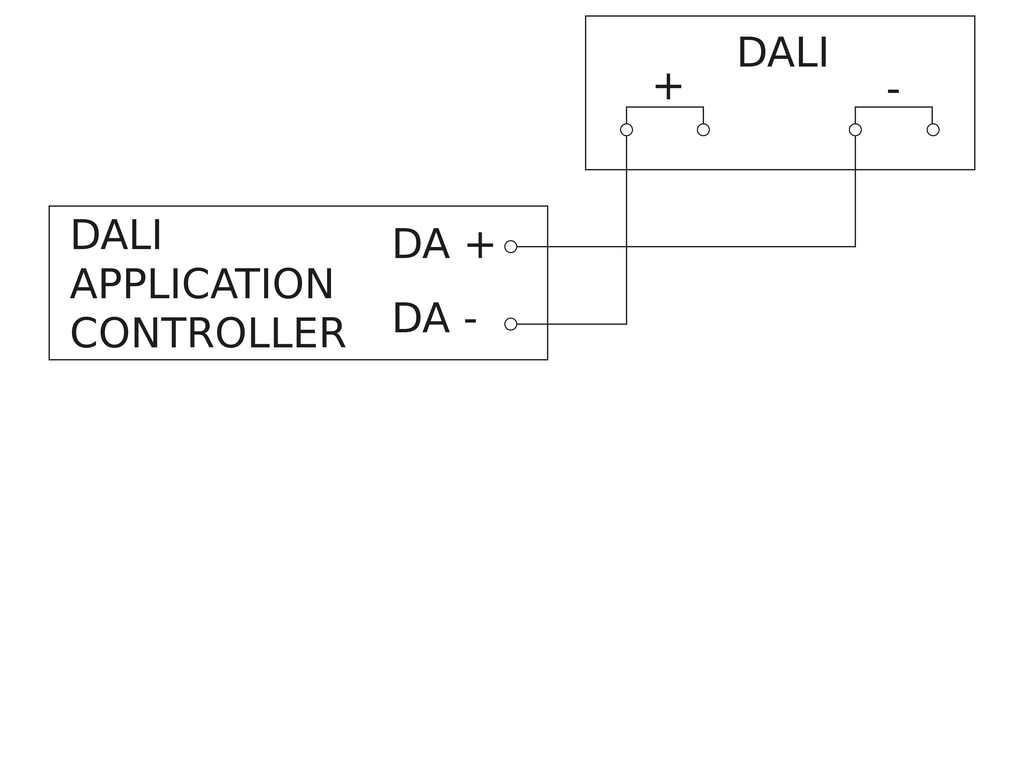

Schaltplan 1
Schaltplan
