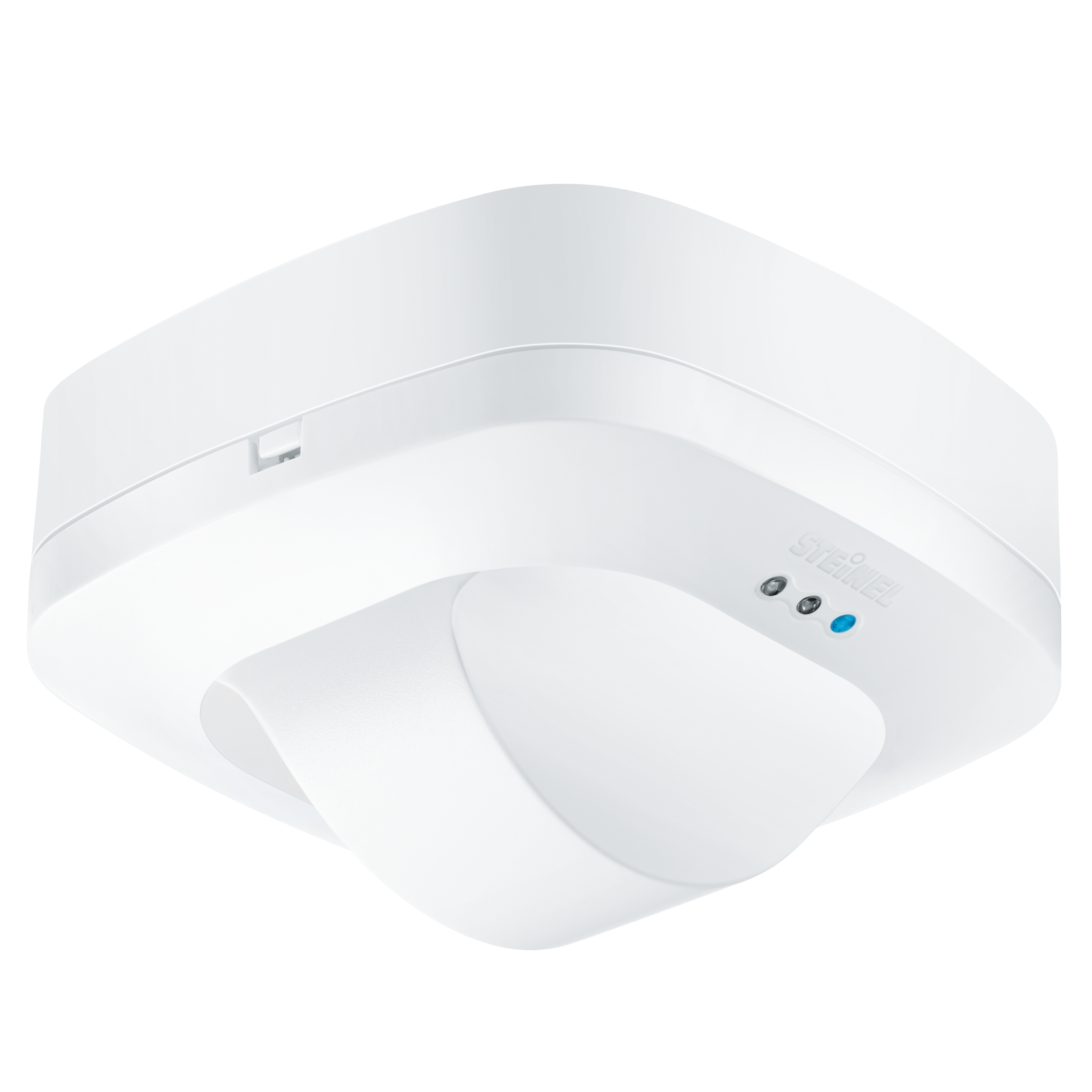

Steinel Dual HF COM1 - Aufputz

Präsenzmelder für lange Korridore. Zwei HF-Sensoren erfassen 20 m in Gehrichtung.

ELDAS®-Nr 535 935 605

EAN-Nr. 4007841 590703

Preis: Bitte einloggen, um Preise zu sehen

Montageart

Aufputzmontage Deckeneinbau Unterputz

Variante

230V, 1 Kanal

Der Gangsensor Dual HF arbeitet mit einer ganz besonders richtungweisenden Variante der Hochfrequenz-Technologie. Das System ist mit 2 Sensoren ausgestattet, von denen jeder eine Richtung des Ganges überwacht. Beide zusammen erfassen gut 20 Meter in Gehrichtung – lückenlos, präzise, sicher. Die tangentiale Reichweite ist bewusst auf Gangbreite beschränkt, so dass Bewegungen, beispielsweise hinter geschlossenen Türen nicht erfasst werden.

Identifikation

Ausführung Präsenzmelder

Varianten

Ausführung 230V 1 Kanal

Montageart Aufputzmontage

Abmessungen

Abmessungen L × B × H 70 x 120 x 120 mm

Elektrik

Netzanschluss 230 V / 50 – 60 Hz

Leistung 2000 W

Leuchtstofflampen EVG 1500 W

Leuchtstofflampen unkompensiert 1000 VA

Leuchtstofflampen reihenkompensiert 1000 VA

Leuchtstofflampen parallelkompensiert 1000 VA

Schaltausgang 1 Niedervolt-Halogenlampen 2000 VA

LED-Lampen < 2 W 100 W

LED-Lampen > 2 W < 8 W 300 W

LED-Lampen > 8 W 600 W

Kapazitive Belastung in µF 176 µF

Sensorik

Montagehöhe max. 3,50 m

Sensortechnologie Hochfrequenz

Sendeleistung < 1 mW

HF-Technik 5,8 GHz

Erfassung ggf. durch Glas, Holz und Leichtbauwände

Erfassungswinkel 360 °, Gang

Öffnungswinkel 140 °

Unterkriechschutz Ja

Segmentweise Ausblendung Nein

Elektronische Skalierbarkeit Ja

Mechanische Skalierbarkeit Nein

Reichweite radial 20 x 3 m (60 m²)

Reichweite tangential 20 x 3 m (60 m²)

Montagehöhe 2,5 – 3,5 m

Optimale Montagehöhe 2,8 m

Vernetzung

Vernetzung Ja

Art der Vernetzung Master/Slave, Master/Master

Vernetzung via Kabel

Lichttechnik

Softlichtstart Nein

Dauerlicht schaltbar

Konstantlichtregelung Nein

Einstellungen

Dämmerungsschalter Ja

Dämmerungseinstellung 10 – 1000 lx

Zeiteinstellung 30 s – 30 min

Grundlichtfunktion Nein

Hauptlicht einstellbar Nein

Funktionen Normal- / Testbetrieb, Halb- / Vollautomatik, Taster- / Schalterbetrieb, Manuell ON / ON-OFF

Einstellungen via Fernbedienung, DIP-Schalter, Potis, Smart Remote

Mit Fernbedienung Nein

Dämmerungseinstellung Teach Ja

Gehäuse & Material

Schutzart IP20

Umgebungstemperatur -25...+55 °C

Montageort Decke

Anwendung Ort Innenbereich

Werkstoff Kunststoff

Anwendung Raum Flur / Gang, Innenbereich

Farbe Weiss

Farbe RAL 9010

Lieferumfang & Garantie

Herstellergarantie 5 Jahre

Inkl. Eckwandhalter Nein

Optionale Fernbedienungen

Optionaler Schutzkorb

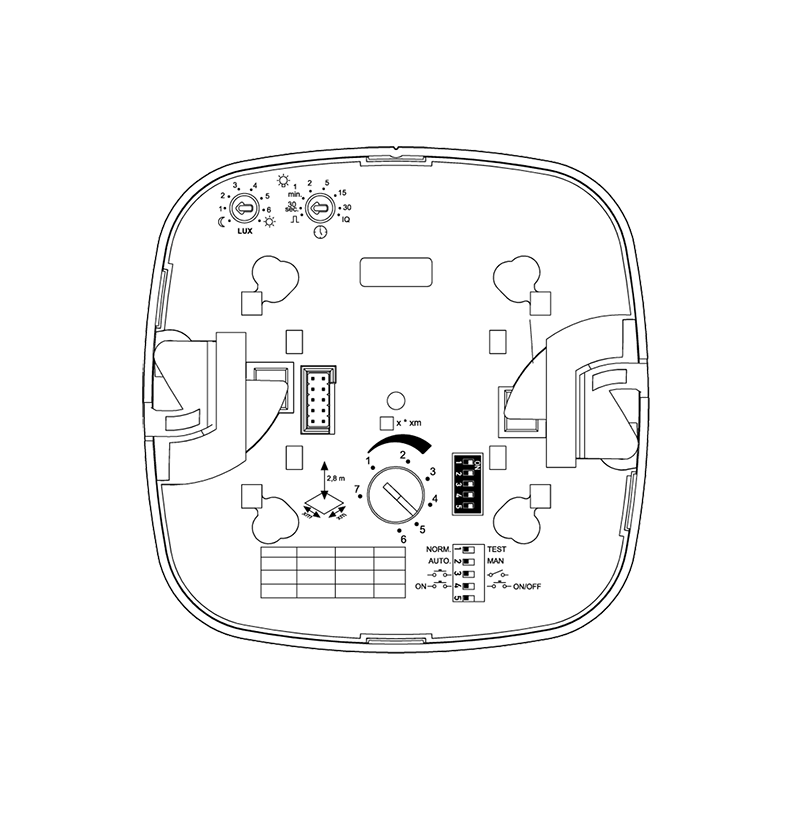

Technische Zeichnung

Sensorerfassungsbereich

Schaltplan 1

Schaltplan Master

Schaltplan 2

Schaltplan Master-Master Vernetzung

Produktdatenblatt Bedienungsanleitung Konformitätserklärung
