Steinel LuxMaster IR Quattro HD-2 24m DALI-2 APC - Aufputz

Präsenzmelder für Grossraumbüros, Hörsäle und Lager. Sehr grosser, präziser Erfassungsbereich.

ELDAS®-Nr 535 903 072

EAN-Nr. 4007841 064365

Preis: Bitte einloggen, um Preise zu sehen

Montageart

Aufputzmontage Unterputz

Variante

230V, 1 Kanal 230V, 2 Kanal Bluetooth Input-Device DALI-2 Application Controller DALI-2 Input Device IP (REST API, MQTT, BacNet) KNX

Farbe

Weiss

Verpackungseinheit

1 Stk.

Designt für feinste Erkennung im grössten Erfassungsbereich unter unseren Infrarot-Präsenzmeldern. Ideal für Grossraumbüros oder Klassenzimmer. Der LuxMaster IR Quattro HD-2 mit 360°-Erfassung und 5.200 Schaltzonen. Kabellose Einstellung und Vernetzung per Bluetooth. Pyro-Sensoren einzeln steuerbar. Montagehöhe max. 10 m. Reichweite: 81 m2 (radial), 576 m2 (tangential). Der LuxMaster kann bis zu 64 Teilnehmer in max. 4 Gruppen steuern. Auswählbare Betriebsmodi von Broadcast, Voll- und Halbautomatik, Lichtsensorbetrieb oder Nachtsparmodus. Zeitbasierte Steuerung mit uhrzeit- und tagesabhängigen Lichtprofilen ist ebenfalls möglich. Plug & Play Werkseinstellungen, Szenen in Bluetooth mit Auswahl des Betriebsmodus, temporäre Szenen via DALI Taster, Konstantlichtregelung, Grund- und Hauptlicht sowie Reichweitenbegrenzung einstellbar. Eine zusätzliche Tasterschnittstelle und DALI-2 IPD oder BT IPD Sensoren zur Bereichserweiterung verfügbar.

Passivinfrarot-Präsenzmelder mit quadratischer 360° Erfassung
5.200 Schaltzonen für feinste Erkennung
Ideal für Grossraumbüros und Klassenzimmer
4 Pyrosensoren einzeln de-/ aktivierbar, Sensitivität digital einstellbar
Einstellung und Vernetzung per Bluetooth
Messung von Präsenz und Helligkeit
DALI-Adressierung von bis zu 64 Teilnehmern in max. 4 Gruppen
Betriebsmodi: Voll- und Halbautomatik, Lichtsensorbetrieb, Nachtsparmodus
Zeitbasierte Steuerung mit uhrzeit- und tagesabhängigen Lichtprofilen
Flexible Systemerweiterung mit Systemkomponenten möglich

Identifikation

Ausführung Präsenzmelder

Varianten

Ausführung DALI-2 Application Controller

Montageart Aufputzmontage

Abmessungen

Abmessungen L × B × H 64 x 123 x 123 mm

Elektrik

Netzanschluss 230 V / 50 – 60 Hz

Eigenverbrauch 0,3 W

Versorgungsspannung Detail max. 64 Teilnehmer

Steuerausgang DALI Adressable / Broadcast 64 EVG´s

Sensorik

Montagehöhe max. 10,00 m

Sensortechnologie Passiv Infrarot

Erfassungswinkel 360 °

Öffnungswinkel 360 °

Unterkriechschutz Ja

Segmentweise Ausblendung Ja

Elektronische Skalierbarkeit Ja

Mechanische Skalierbarkeit Ja

Reichweite radial 9 x 9 m (81 m²)

Reichweite tangential 24 x 24 m (576 m²)

Schaltzonen 5200 Schaltzonen

Montagehöhe 2,5 – 10,0 m

Reichweite Präsenz 9 x 9 m (81 m²)

Optimale Montagehöhe 2,8 m

Vernetzung

Vernetzung Ja

Anzahl DALI-Teilnehmer 64

Steuerungstechnik Steinel Connect

Funkvernetzung via BT SIG Mesh

Vernetzung via DALI 2

Lichttechnik

Softlichtstart Ja

Dauerlicht schaltbar

Konstantlichtregelung Ja

Einstellungen

Dämmerungsschalter Ja

Dämmerungseinstellung 2 – 2000 lx

Zeiteinstellung 5 s – 30 min

Grundlichtfunktion Ja

Grundlichtfunktion Zeit 1-60 Min., ganze Nacht

Hauptlicht einstellbar 10 - 100 %

Funktionen Aufruf von programmierten Lichtszenen, Halb- / Vollautomatik, Konstantlichtregelung ON-OFF, Lichtszene, Manuell ON / ON-OFF, Nachbargruppenfunktion, Normal- / Testbetrieb, TouchDIM-Funktion

Einstellungen via App, Smartphone, Tablet, Bluetooth

Mit Fernbedienung Nein

Dämmerungseinstellung Teach Ja

Grundlichtfunktion in Prozent 3 – 90 %

Grundlichtfunktion Prozent von 3 %

Gehäuse & Material

Schutzart IP54

Umgebungstemperatur -20...+50 °C

Montageort Decke

Anwendung Ort Innenbereich

Werkstoff Kunststoff

Anwendung Raum Aufenthaltsraum, Dienstzimmer, Grossraumbüro, Hochregallager, Hörsaal, Innenbereich, Klassenzimmer, Konferenzraum / Besprechungsraum, Parkhaus / Tiefgarage, Produktionsbereich, Rezeption / Lobby, Speisesaal / Kantine, Sporthalle, Umkleide

Farbe Weiss

Farbe RAL 9003

Lieferumfang & Garantie

Herstellergarantie 5 Jahre

Inkl. Eckwandhalter Nein

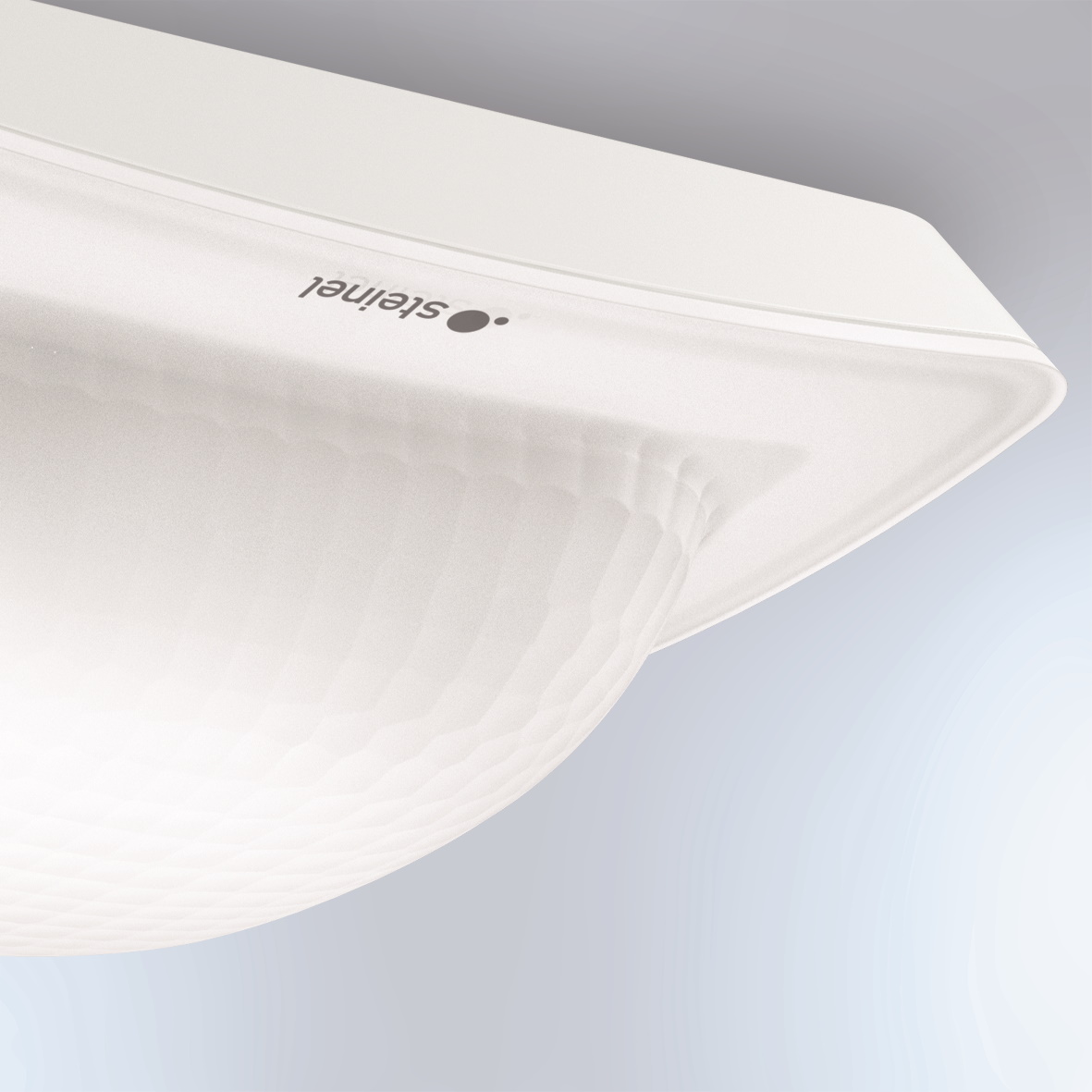

UV-beständiger Kunststoff

Technische Zeichnung

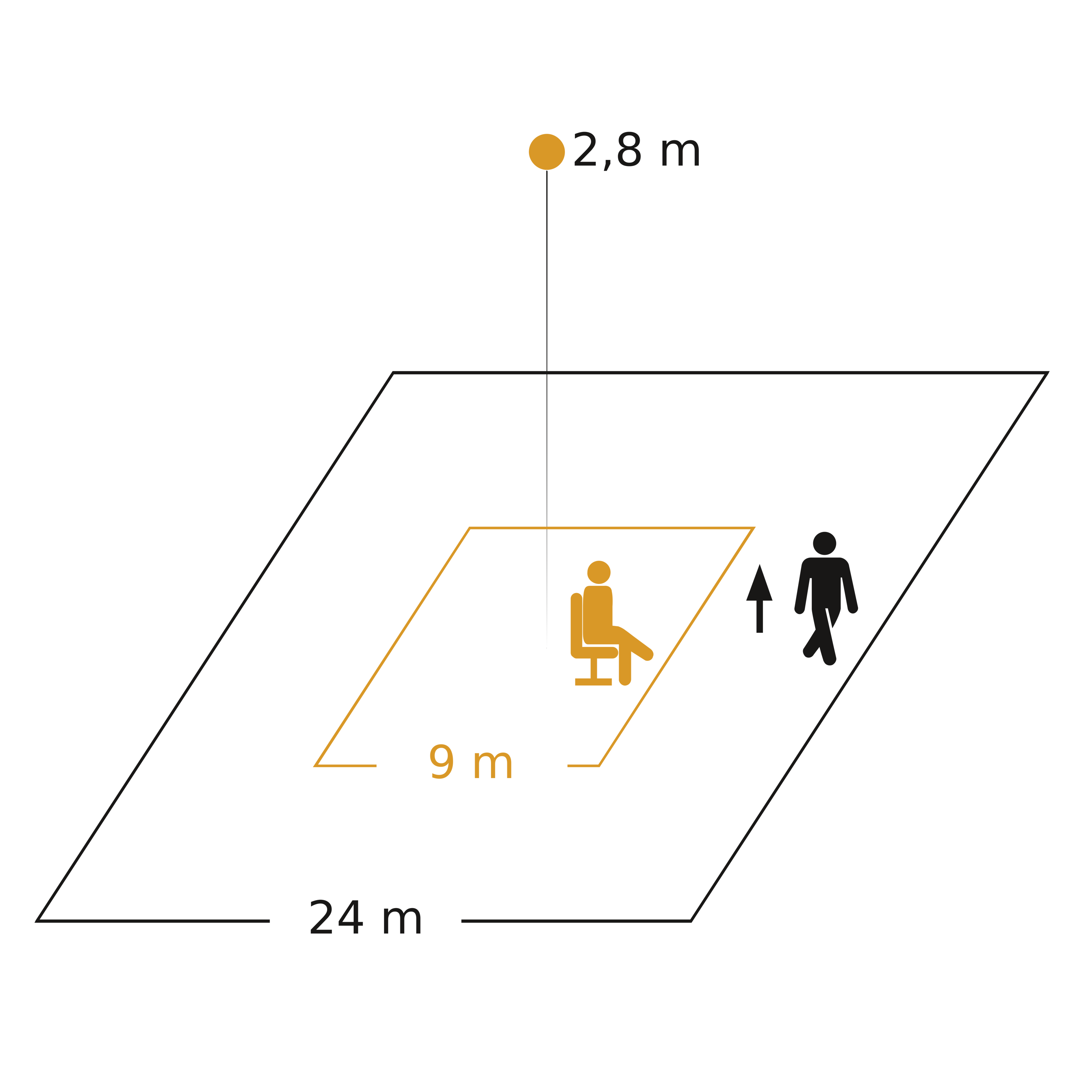

Sensorerfassungsbereich

Schaltplan 1

Schaltplan Master

Schaltplan 2

Schaltplan Master-Slave Vernetzung
