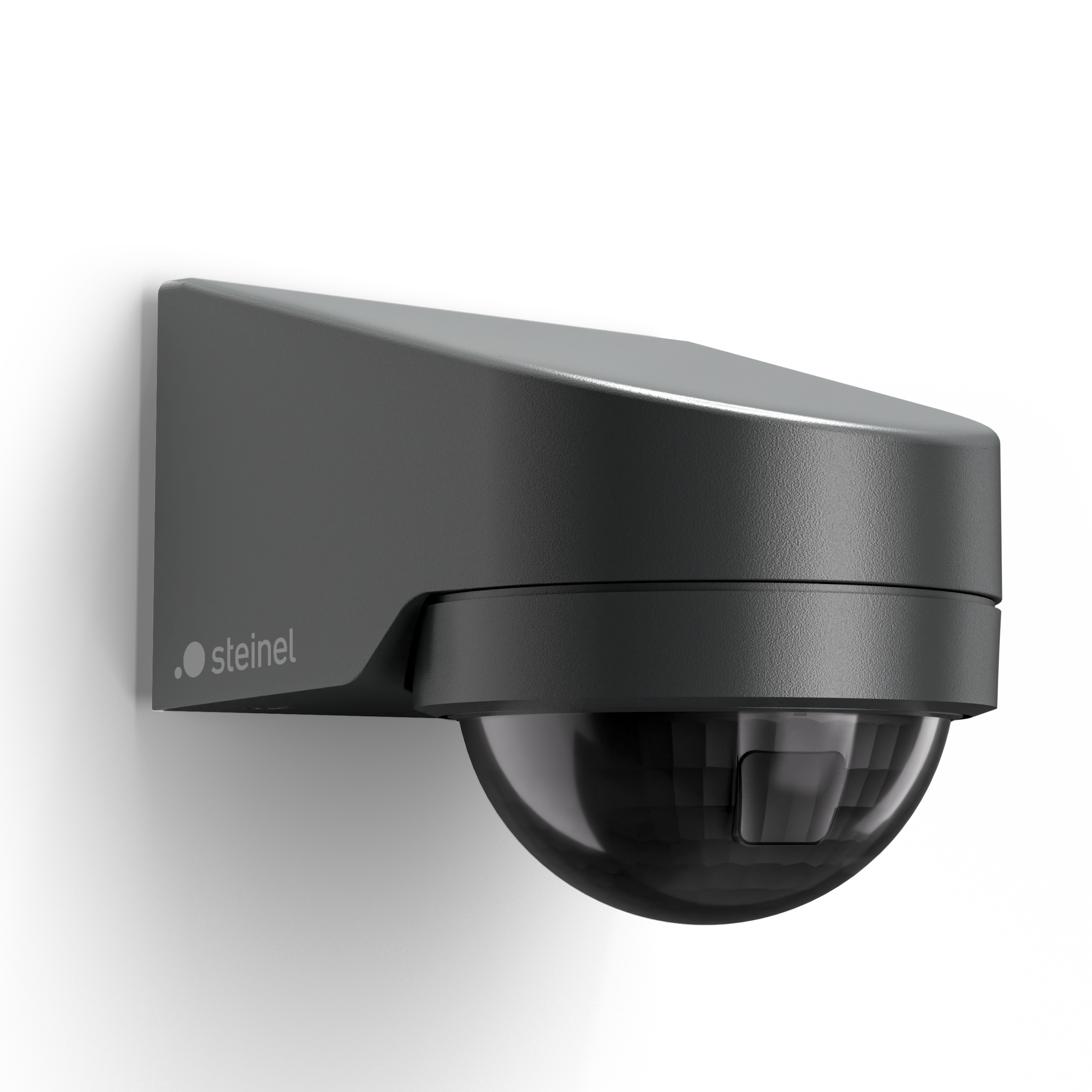

Steinel MD IR N270 COM1 - Aufputz anthrazit

Steinel MD IR N270 COM1 - Aufputz anthrazit

ELDAS®-Nr 535 903 089 · EAN-Nr. 4007841 079796

Steinel Bluetooth Mesh

Steinel MD IR N270 COM1 - Aufputz anthrazit

Bewegungsmelder für Hauseingang und Fassade. Erfasst frontal kommende Personen besonders weit.

ELDAS®-Nr 535 903 089

EAN-Nr. 4007841 079796

Preis: Bitte einloggen, um Preise zu sehen

Erfassungswinkel

130 ° 270 ° 360 °

Montageart

Aufputzmontage

Variante

230V, 1 Kanal Phasendimmung

Farbe

Anthrazit Weiss

Unsere nexx.IS PRO Serie wurde speziell für zuverlässige Erfassungseinsätze im Aussenbereich entwickelt und präsentiert sich als ideale Lösung für Hauseingänge und Fassaden. Dank innovativer Eagle Eye“ Technologie kann ein bestimmter Erfassungsbereich bei frontaler Gehrichtung auf den Sensor zu um 200 Prozent verbessert werden. So lassen sich etwa Zugangsbereiche noch genauer im Blick behalten. Möglich wird dies durch ein kleines, individuell positionierbares Fenster in der Linse. Die Sensoren der nexx.IS PRO Serie sind per Bluetooth Mesh vernetzbar und bieten sämtliche Connect-Funktionalitäten. So können zum Beispiel über Bluetooth Mesh verbundene Aussenleuchten angesteuert, Zeitschaltprogramme definiert und Funktaster angebunden werden. Die innovative Sensor-Familie deckt drei unterschiedliche Erfassungsbereiche ab. Für die Wandmontage gibt es eine Aufputz-Variante mit einem Erfassungsbereich von 130° bzw. 270°. Für die Decke ist eine 360°-Lösung verfügbar, die wahlweise als Aufputz- oder Einbau-Version erhältlich ist. Alle Modelle sind jeweils in den Farben weiss und anthrazit verfügbar. Die nexx.IS PRO Serie ist erhältlich in den Schnittstellen COM1 sowie uDIM (Phasenan- und -abschnittsdimmung). Mit uDIM sind Softlichtstart und Grundlicht jetzt auch bei konventionellen Leuchten nutzbar. Voraussetzung: das Leuchtmittel ist dimmbar.

  • Zugangsbereiche noch genauer im Blick: ideale Lösung für Hauseingänge und Fassaden
  • Eagle Eye Technologie erweitert individuellen Erfassungsbereich bei frontaler Gehrichtung auf den Sensor zu
  • Rückfeldüberwachung beim MD IR N270 möglich
  • Leistung max. 600 W (LED-ready)
  • Sensor-Familie mit drei Erfassungsbereichen: Wandmontage 130° bzw. 270° und Deckenmontage mit 360°, wahlweise als Aufputz- oder Einbau-Version
  • Inbetriebnahme, Einstellungen und Vernetzung via Bluetooth Mesh
  • Umfängliche Connect-Funktionalitäten, wie Ansteuerung verbundener Aussenleuchten, Definition von Zeitschaltprogrammen und Einbindung von Funktastern
  • Eckwandhalter inklusive

Identifikation

Ausführung Bewegungsmelder

Varianten

Ausführung COM1 (on/off)
Farbe Anthrazit
Montageart Aufputzmontage

Abmessungen

Abmessungen L × B × H 87 x 82 x 98 mm

Elektrik

Netzanschluss 230 V / 50 – 60 Hz
Leistung 0,5 W
Schaltausgang 1 ohmsch 2000 W
Eigenverbrauch 0,3 W
Schaltausgang 1 Anzahl LED/Leuchtstofflampen 10 stk.

Sensorik

Montagehöhe max. 6,00 m
Sensortechnologie Passiv Infrarot
Mit Bewegungsmelder Ja
Unterkriechschutz Ja
Segmentweise Ausblendung Ja
Elektronische Skalierbarkeit Ja
Mechanische Skalierbarkeit Nein
Reichweite radial r = 2.7 m (17 m²)
Reichweite tangential r = 12.5 m (368 m²)
Schaltzonen 442 Schaltzonen
Montagehöhe 1,8 – 6,0 m
Optimale Montagehöhe 2,0 m

Vernetzung

Vernetzung Ja
Steuerungstechnik Steinel Connect
Funkvernetzung via BT SIG Mesh
Vernetzung via Bluetooth Mesh

Lichttechnik

Softlichtstart Nein
Dauerlicht schaltbar
Konstantlichtregelung Nein

Einstellungen

Dämmerungsschalter Ja
Dämmerungseinstellung 2 – 2000 lx
Zeiteinstellung 5 s – 60 min
Grundlichtfunktion Nein
Hauptlicht einstellbar Nein
Funktionen Lichtsensor, Bewegungssensor, Relais Ausgang, Daten-Monitoring
Einstellungen via App, Smartphone, Tablet, Bluetooth
Mit Fernbedienung Nein
Dämmerungseinstellung Teach Ja

Gehäuse & Material

Schutzart IP54
Schutzklasse II
Umgebungstemperatur -20...+40 °C
Werkstoff des Gehäuses Kunststoff
Abdeckmaterial Lieferumfang Abdeckclips
Montageort Ecke, Wand
Anwendung Ort Aussenbereich, Innenbereich
Werkstoff Kunststoff
Anwendung Raum Aussenbereich, Hauseingang, Hof & Einfahrt, Innenbereich, Parkhaus / Tiefgarage, Rund ums Haus, Terrasse / Balkon
Farbe Anthrazit
Farbe RAL 7016

Lieferumfang & Garantie

Herstellergarantie 5 Jahre
Inkl. Eckwandhalter Ja

Technische Zeichnung

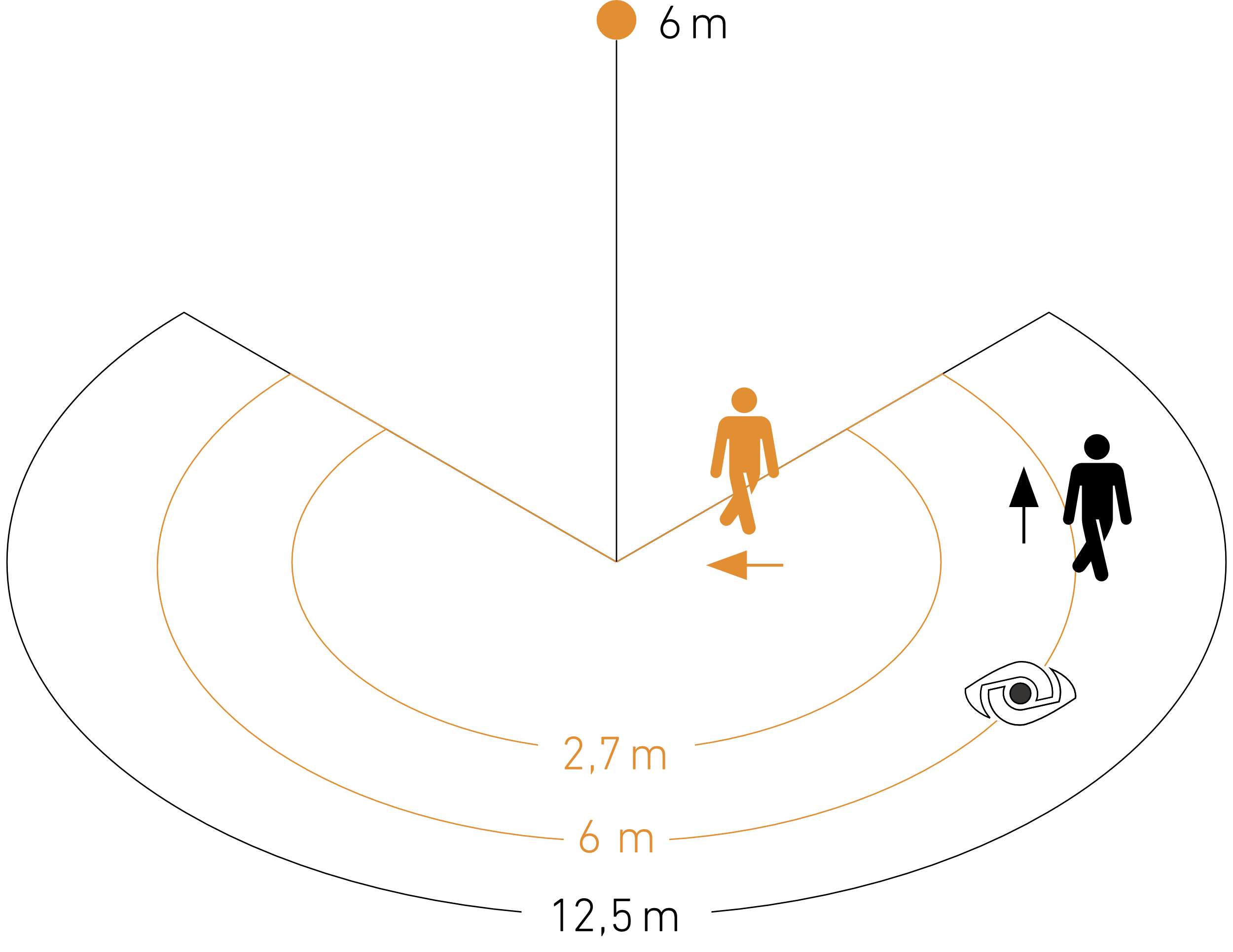

Sensorerfassungsbereich

Schaltplan 1

Schaltplan 3-Draht-Verkabelung
