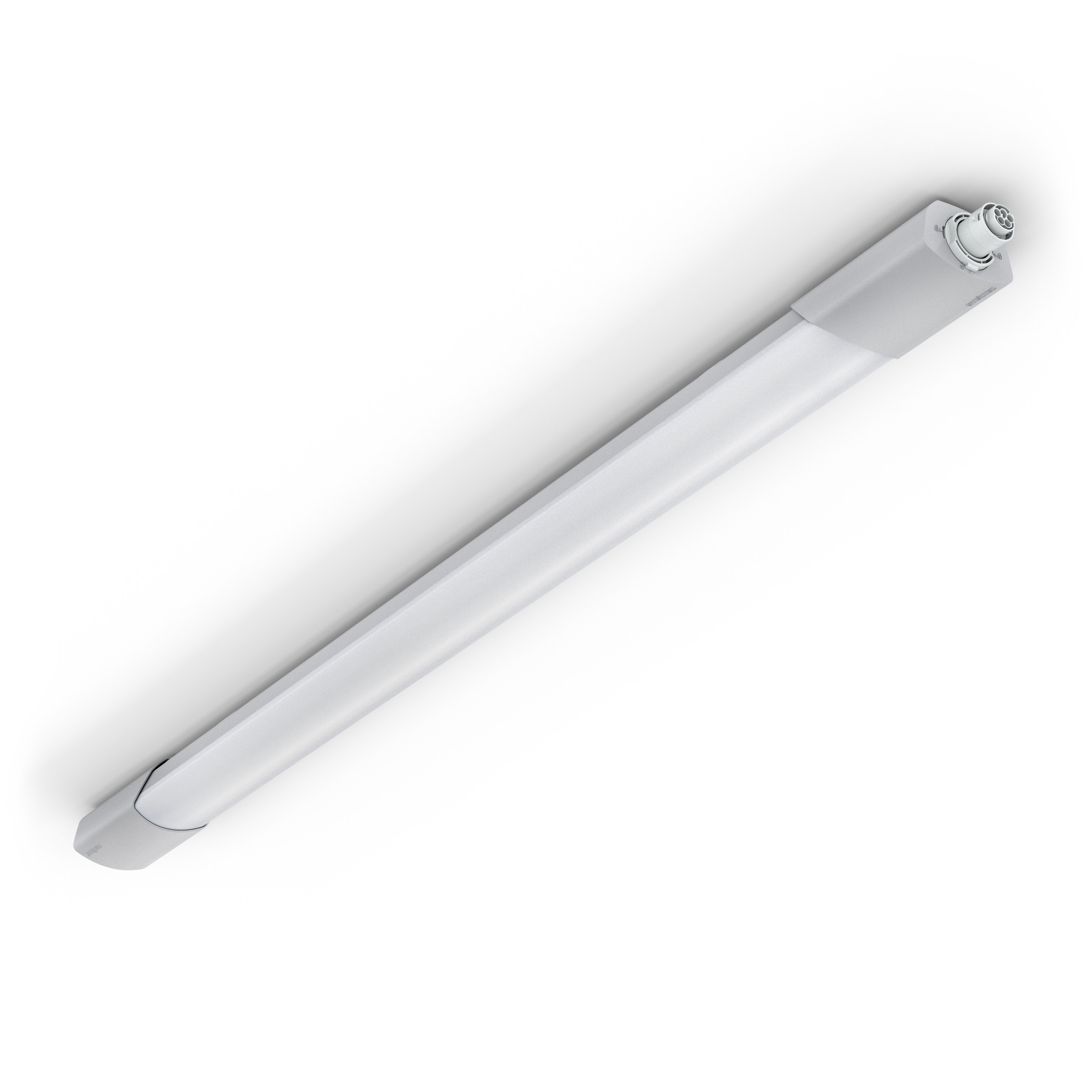

Nevalux RS PRO Connect 5100 LED 5 Core

Nevalux RS PRO Connect 5100 LED 5 Core

N° ELDAS® 941 003 429 · EAN-N° 4007841 064471

Données techniques Illustrations Schémas de câblage Téléchargements Accessoires
Nevalux

Nevalux RS PRO Connect 5100 LED 5 Core

N° ELDAS® 941 003 429

EAN-N° 4007841 064471

Ce produit est remplacé par un produit successeur.

Voir le produit successeur · RS PRO 5100 SC 5C 5 Core (câblage continu à 5 fils) (079185)

Nouvelle réglette. De nouvelles possibilités. La réglette LED à détection est solide, fonctionnelle, facile à monter, peut être mise en réseau via Bluetooth, peut être aisément réglée depuis un smartphone, est très performante au niveau énergétique et facile d'entretien. Elle est idéale pour rénover les parkings couverts, les caves, les halls, les garages et les circulations. Détecteur hyperfréquence de 360°, portée de 12 m. Avec 4206 lm pour 30 W et 4000 K (blanc neutre). Fini l'extinction intempestive grâce au mode de présence. Nous recommandons la version 5-Core pour une installation à 5 conducteurs car elle permet, contrairement à la version standard, un câblage continu en cas d’alimentation à 3 phases.

  • Système LED STEINEL inclus
  • Mise en réseau et réglage possibles via Bluetooth
  • Matériau résistant aux chocs IK 07
  • Balisage de 10 à 50 % par réglage
  • Éclairage principal de 50 à 100 % par réglage
  • Support mobile pour un montage facile

Identification

Variante 5 Core

Variantes

Flux lumineux 4206 lm

Dimensions

Dimensions L × l × H 58 x 1370 x 87 mm

Électricité

Raccordement secteur 220 – 240 V / 50 – 60 Hz
Puissance 30 W
Consommation propre 0,45 W

Technologie de détection

Technologie de capteur Hyper fréquence
Puissance d'émission < 1 mW
Technologie HF 5,8 GHz
Avec détecteur de mouvement Oui
Détection le cas échéant à travers le verre, le bois et les cloisons fines
Angle de détection 360 °
Angle d'ouverture 160 °
Occultation par segments Oui
Évolutivité électronique Oui
Évolutivité mécanique Non
Portée radiale Ø 12 m (113 m²)

Connectivité

Mise en réseau Oui
Type de mise en réseau Maître/maître, Maître/esclave

Technique d'éclairage

Température de couleur 4000 K
Écart chromatique LED SDCM3
Indice de rendu des couleurs 80-89
Avec ampoule Oui, système d&apos;éclairage LED STEINEL
Ampoule LED non interchangeable
Culot sans
Système de refroidissement LED Contrôle thermique passif
Démarrage progressif Non
Éclairage permanent commutable
Flux lumineux 4206 lm

Durée de vie

Durée de vie LED max. °C 60000 h
Diminution du flux lumineux selon LM80 L80B10

Réglages

Interrupteur crépusculaire Oui
Réglage crépusculaire 2 – 2000 lx
Réglage du temps 5 s – 60 min
Fonction lumière de base Oui
Durée fonction lumière de base 10-30 min, toute la nuit
Fonctions Paramétrage de groupe, Manuel ON / ON-OFF, Commande maître/esclave, Fonction groupe voisin, Fonction présence
Réglages via Bluetooth
Avec télécommande Non

Boîtier et matériau

Résistance aux chocs IK07
Indice de protection IP66
Classe de protection II
Température ambiante -20 – 40 °C
Matériau du boîtier Matière plastique
Matériau du cache Matière plastique structurée

Contenu de la livraison et garantie

Garantie fabricant 5 ans

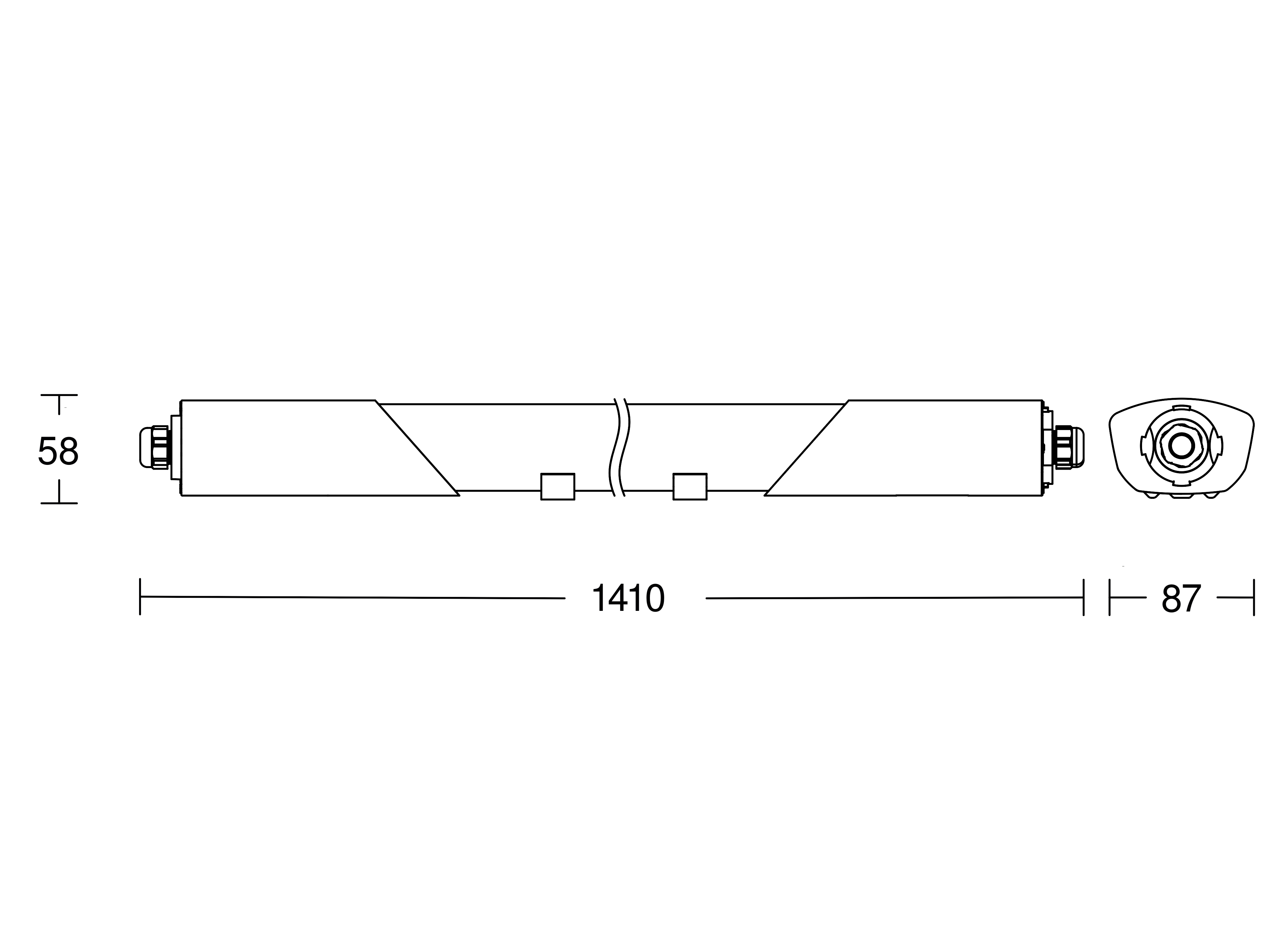

Dessin technique

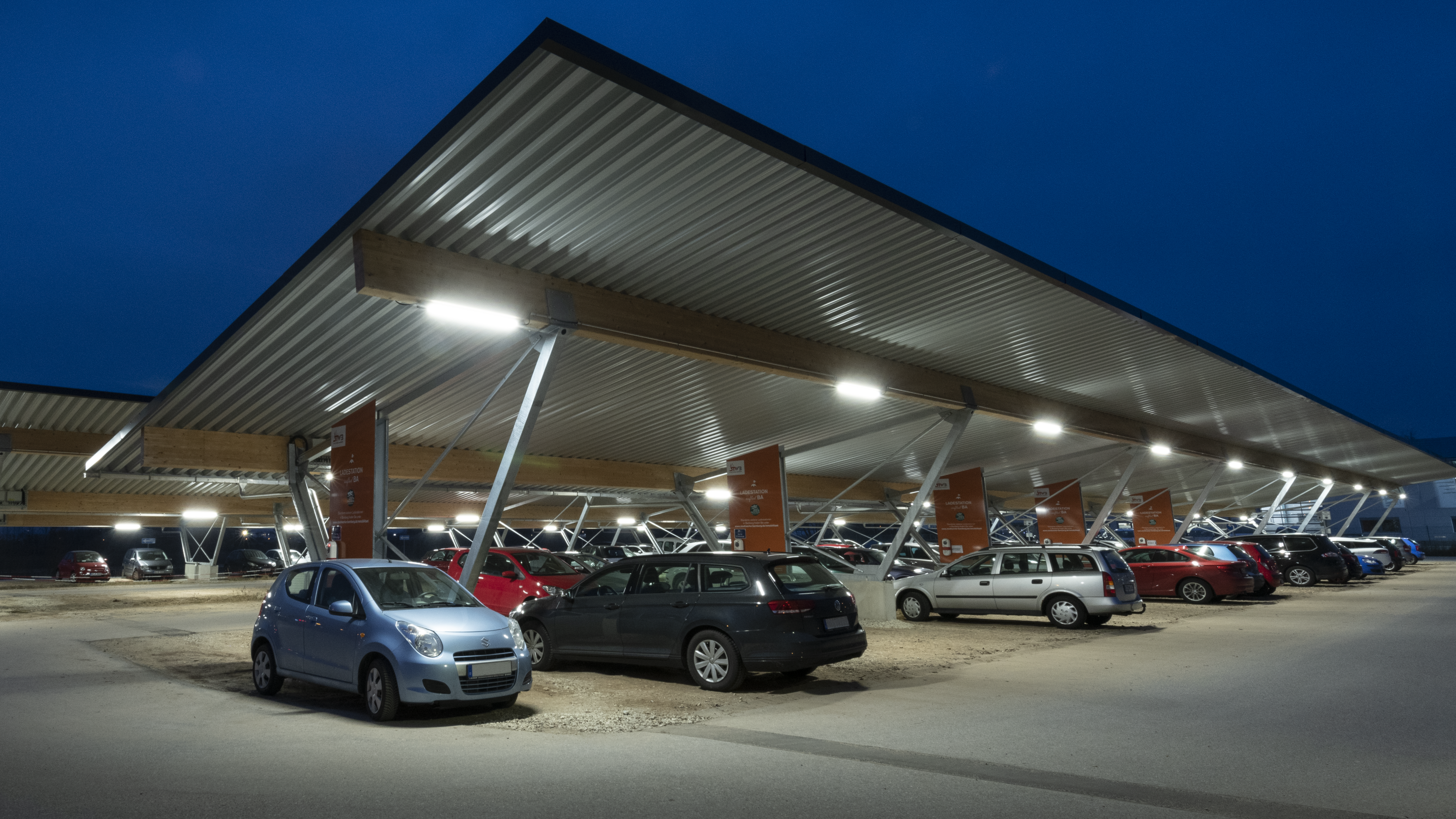

Zone de détection du capteur

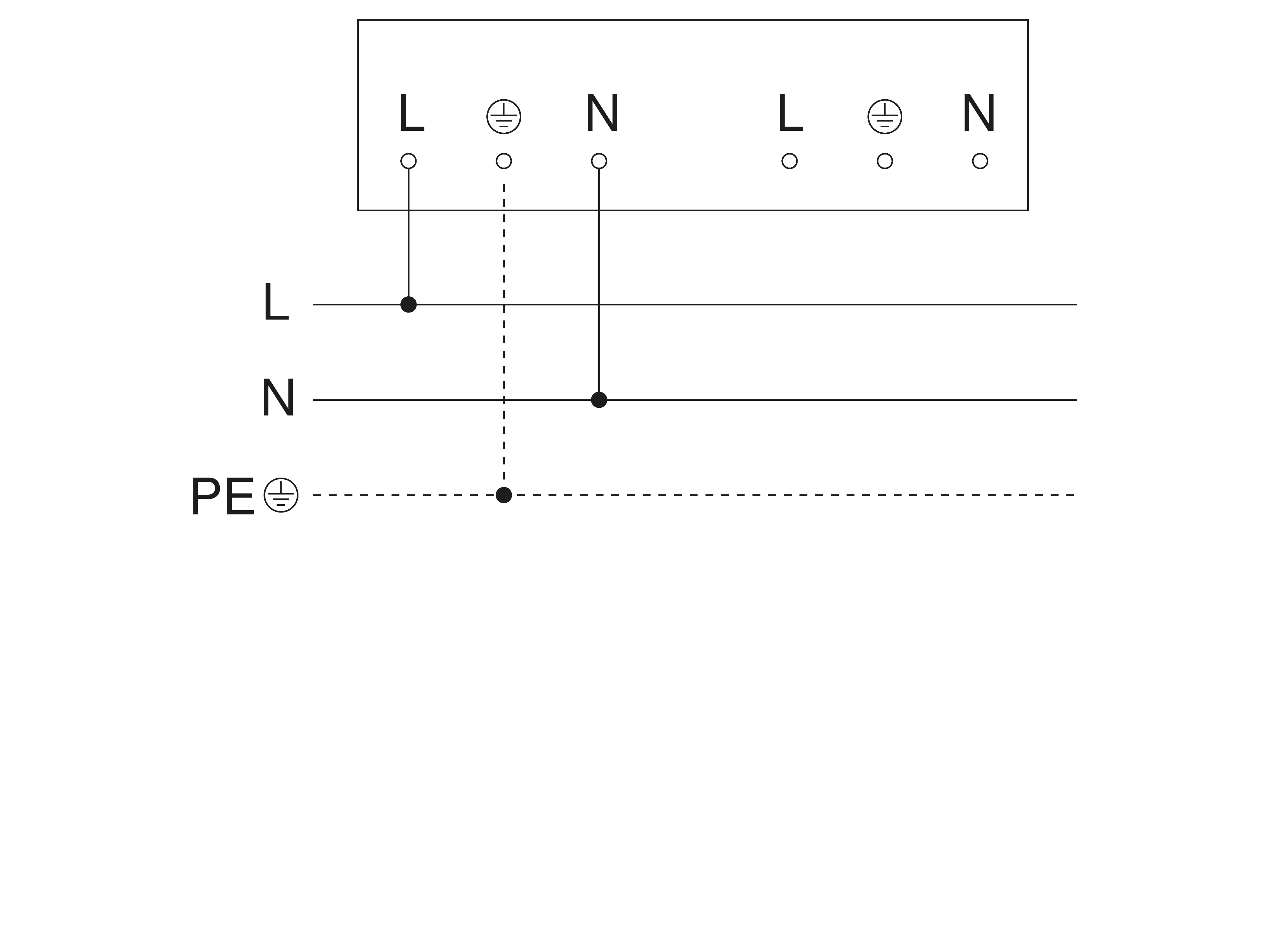

Schéma de câblage 1

Schéma du circuit principal

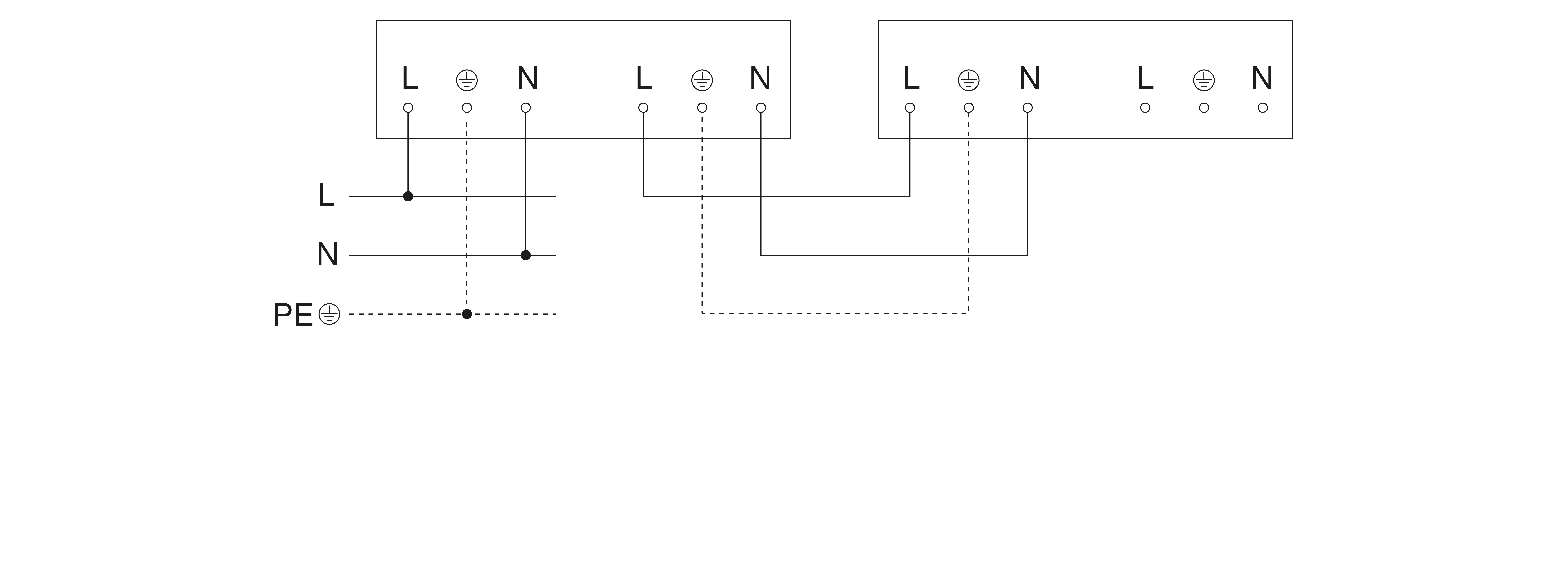

Schéma de câblage 2

Schéma de circuit d´interconnexion maître/esclave et maître/maître
