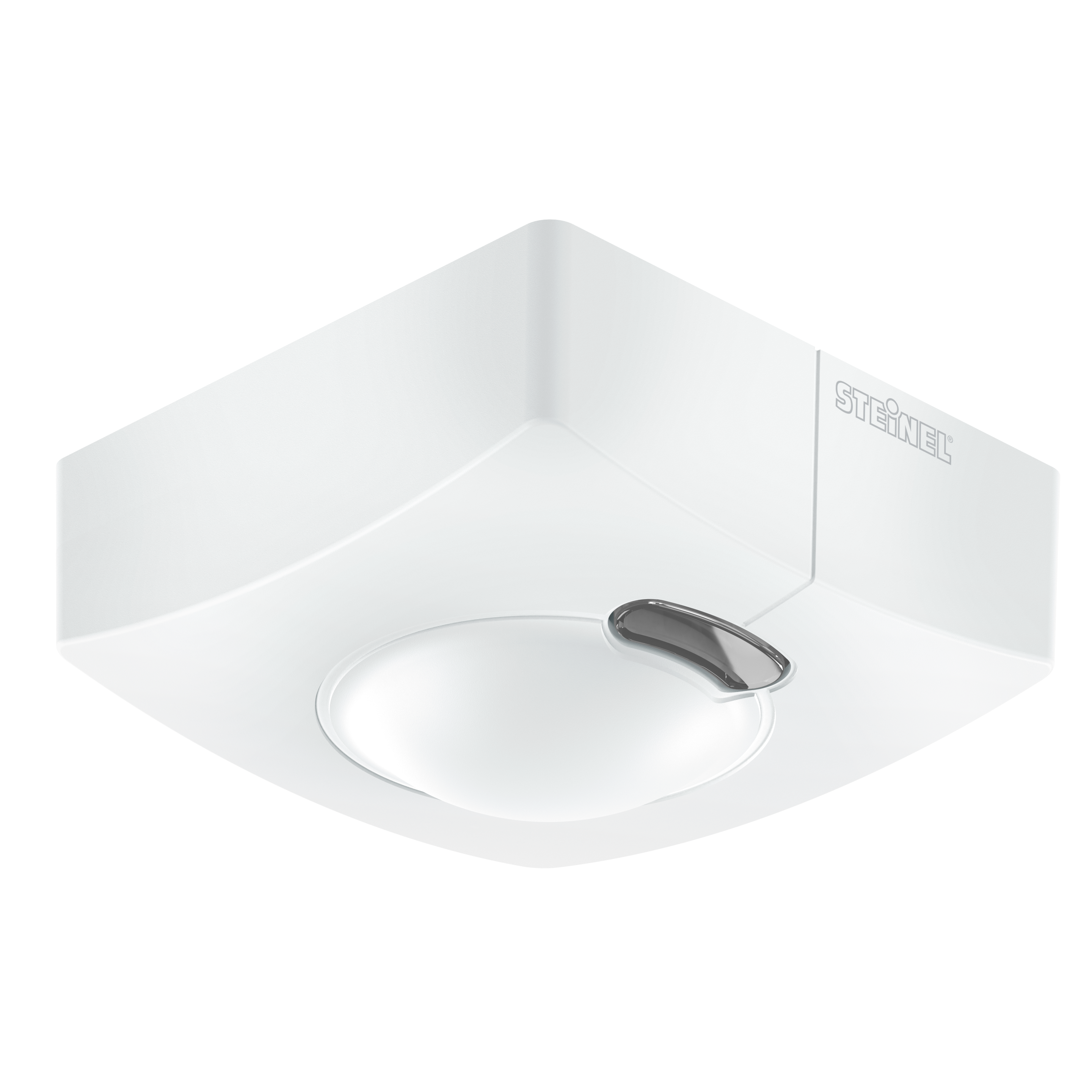

Nevalux HF 3360 COM1 - quadrato, sup.

N. ELDAS® 535 940 460

EAN-N. 4007841 011734

Questo prodotto è sostituito da un prodotto successore.

Vai al prodotto successore · HF 360-2 COM1 - in superficie (064440)

Lui non si lascia fermare da nulla. Rilevatore di movimento ad alta frequenza HF 3360, ideale per corridoi di cantine, vani scala, parcheggi al coperto, altezza di montaggio 2,8 m, angolo di rilevamento 360°, raggio d'azione 1 – 8 m (radiale), rilevamento indipendente dalla temperatura, la tecnica a sensore HF penetra anche attraverso vetro, legno e pareti in materiali leggeri, potente relè per un'elevato potere d'interruzione. Disponibile in versione rotonda e rettangolare per installazione a vista o incassata.

Plastica resistente ai raggi ultravioletti
Grande vano per l'allacciamento elettrico
Supporto angolare a parete opzionale
Telecomandi opzionali

Identificazione

Versione Rilevatori di movimento

Dimensioni

Dimensioni L × P × A 52 x 95 x 95 mm

Elettrico

Allacciamento alla rete 220 – 240 V / 50 – 60 Hz

Potenza 2000 W

Uscita di commutazione 1 ohmica 2000 W

Lampade fluorescenti reattore elettronico 1500 W

Lampade fluorescenti non compensate 1000 VA

Lampade fluorescenti compensate in serie 400 VA

Lampade fluorescenti compensate in parallelo 400 VA

Uscita di commutazione 1 lampade alogene a bassa tensione 2000 VA

Lampade LED < 2 W 100 W

Lampade LED > 2 W < 8 W 300 W

Lampade LED > 8 W 600 W

Carico capacitivo in µF 176 µF

Uscita di commutazione 1 numero lampade LED/fluorescenti 8 pz

Tecnologia dei sensori

Altezza di montaggio max. 4,00 m

Tecnologia del sensore Alta frequenza

Potenza di trasmissione < 1 mW

Tecnologia HF 5,8 GHz

Rilevamento anche attraverso vetro, legno e pareti in materiale leggero

Angolo di rilevamento 360 °

Angolo di apertura 180 °

Protezione anti-intrusione Sì

Mascheramento per segmenti No

Scalabilità elettronica Sì

Scalabilità meccanica No

Portata radiale Ø 8 m (50 m²)

Portata tangenziale Ø 8 m (50 m²)

Altezza di montaggio 2,00 – 4,00 m

Altezza di montaggio ottimale 2,8 m

Connettività

Collegamento in rete Sì

Tipo di collegamento in rete master/master

Collegamento in rete tramite Cavo

Tecnica dell'illuminazione

Avvio luce dolce No

Luce permanente commutabile, 4 ore

Regolazione luce costante No

Impostazioni

Interruttore crepuscolare Sì

Regolazione crepuscolare 2 – 1000 lx

Impostazione del tempo 5 s – 15 Min.

Funzione luce di base No

Luce principale regolabile No

Funzioni Modalità normale / modalità test\nManuale ON / ON-OFF

Impostazioni tramite Telecomando\nPotenziometri\nSmart Remote

Con telecomando No

Regolazione crepuscolare Teach Sì

Alloggiamento e materiale

Grado di protezione IP54

Temperatura ambiente da -20 fino a 50 °C

Luogo di montaggio Parete angolo soffitto

Luogo di applicazione Interni

Tipo di montaggio Sopra intonaco

Materiale Plastica

Applicazione ambiente Interni WC / docce locale multiuso / di servizio parcheggi coperti / garage sotterranei vano scala

Colore bianco

Colore RAL 9003

Contenuto della fornitura e garanzia

Garanzia del produttore 5 anni

Supporto angolare incluso No

Disegno tecnico

Area di rilevamento del sensore

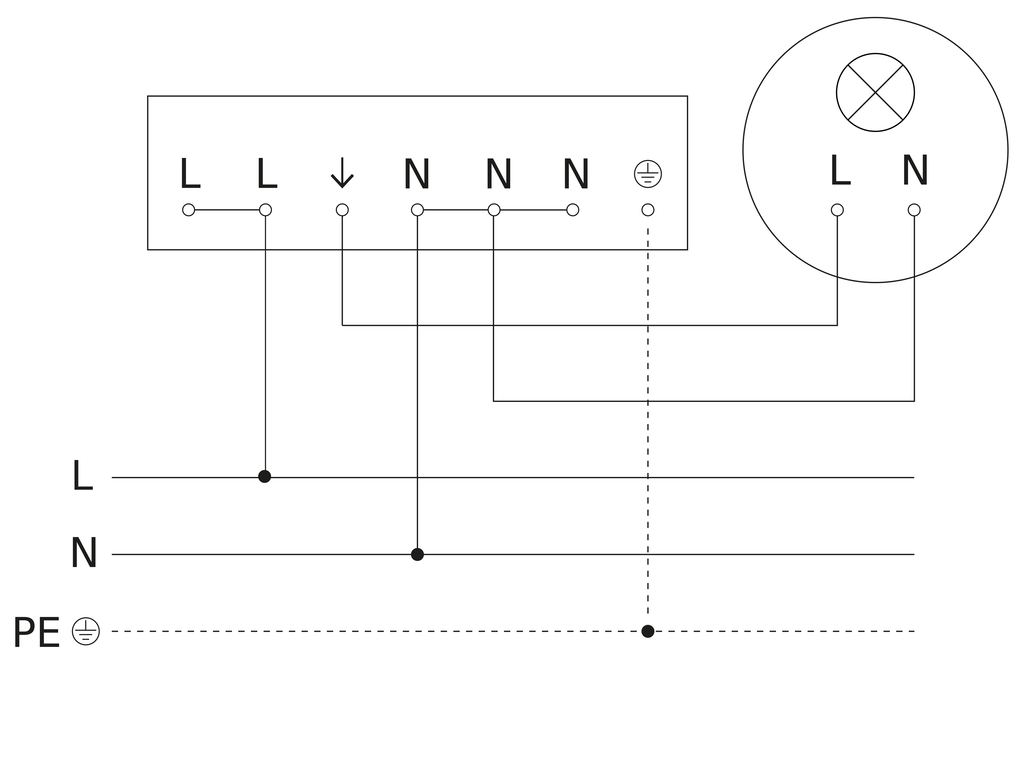

Schema elettrico 1

Schema elettrico Master

Schema elettrico 2

Schema elettrico Master-Slave collegamento in rete

Scheda tecnica Manuale d'uso Dichiarazione di conformità
