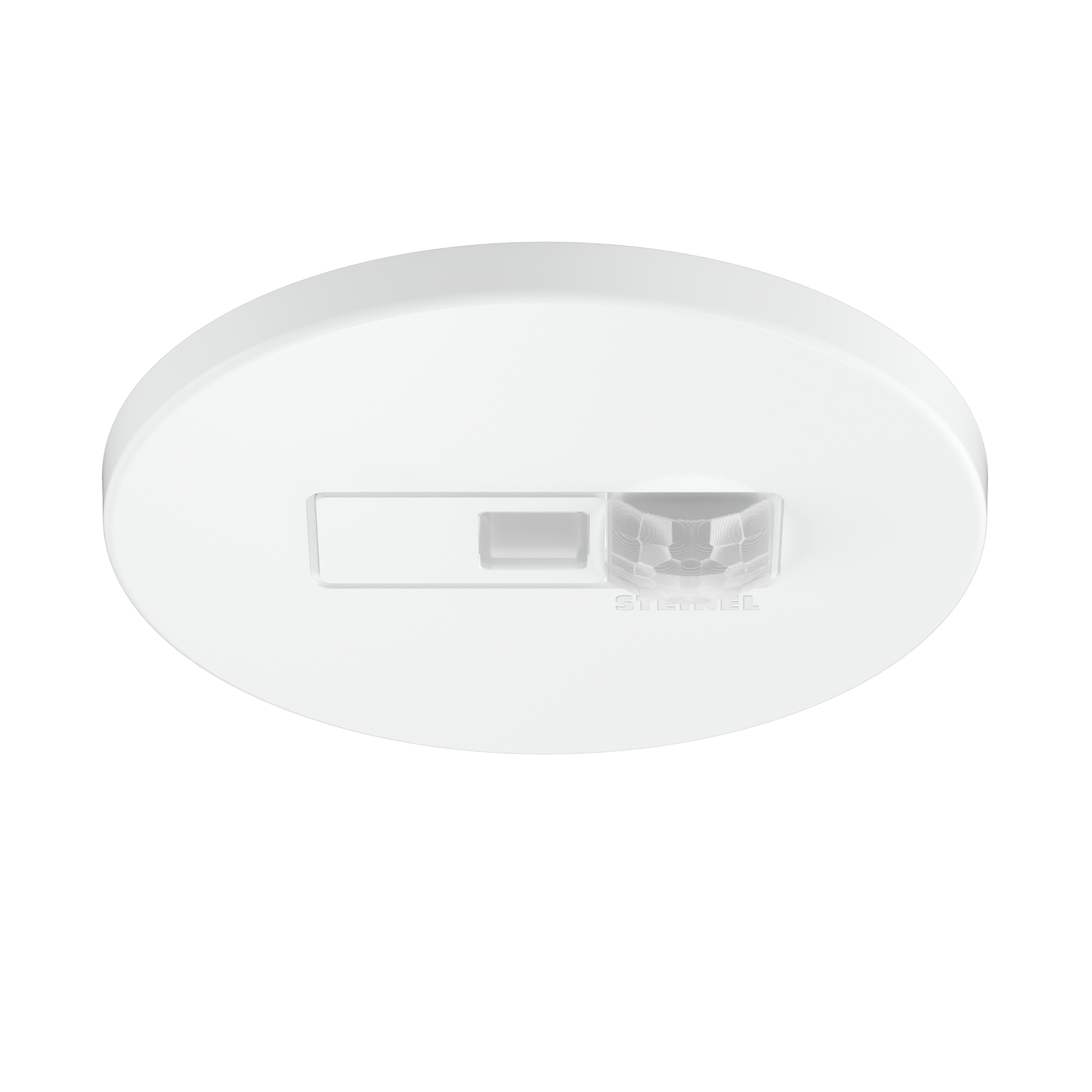

Nevalux IR Micro DALI-2 Input Device

N. ELDAS® 535 932 200

EAN-N. 4007841 057732

Piccolo. Rotonda. Piatto. Soluzione stand-alone compatta e discreta. Sensore infrarosso passivo a 360° IR Micro con un campo di presenza di 4 x 4 m (presenza e radiale) o 6 x 6 m (tangenziale). Il dispositivo di ingresso DALI-2 permette ai sensori di trasmettere i dati raccolti ai sistemi di gestione dell'illuminazione di livello superiore (ad esempio LiveLink).

Piccolo. Rotonda. Piatto. Soluzione stand-alone compatta e discreta. Sensore infrarosso passivo a 360° IR Micro con un campo di presenza di 4 x 4 m (presenza e radiale) o 6 x 6 m (tangenziale). Il dispositivo di ingresso DALI-2 permette ai sensori di trasmettere i dati raccolti ai sistemi di gestione dell'illuminazione di livello superiore (ad esempio LiveLink).

Identificazione

Versione Rilevatore di presenza

Dimensioni

Dimensioni Ø × A 80 x 21 mm

Elettrico

Allacciamento alla rete 12 – 22,5 V

Dettaglio tensione di alimentazione Bus DALI

Uscita di commutazione 1 a potenziale zero No

Uscita di controllo DALI Adressable/Slave

Tecnologia dei sensori

Altezza di montaggio max. 5,00 m

Tecnologia del sensore Infrarossi passivi

Con sensore di movimento Sì

Angolo di rilevamento 360 °

Angolo di apertura 160 °

Protezione anti-intrusione Sì

Mascheramento per segmenti No

Scalabilità elettronica No

Scalabilità meccanica No

Portata radiale 4 x 4 m (16 m²)

Portata tangenziale 6 x 6 m (36 m²)

Zone di commutazione 168 zone di commutazione

Altezza di montaggio 2,00 – 5,00 m

Portata presenza 4 x 4 m (16 m²)

Altezza di montaggio ottimale 2,8 m

Connettività

Collegamento in rete Sì

Tipo di collegamento in rete Master/Slave

Collegamento in rete tramite bus DALI

Numero di partecipanti DALI 2

Con accoppiatore bus Sì

Tecnica dell'illuminazione

Avvio luce dolce No

Regolazione luce costante No

Impostazioni

Interruttore crepuscolare Sì

Regolazione crepuscolare 2 – 1000 lx

Funzione luce di base No

Luce principale regolabile No

Impostazioni tramite Bus

Con telecomando No

Regolazione crepuscolare Teach No

Alloggiamento e materiale

Grado di protezione IP20

Temperatura ambiente da 0 fino a 40 °C

Luogo di montaggio soffitto

Luogo di applicazione Interni

Tipo di montaggio Incassato

Materiale Plastica

Applicazione ambiente Interni WC / docce camere assistite camere di hotel locale multiuso / di servizio ufficio singolo

Colore bianco

Colore RAL 9003

Contenuto della fornitura e garanzia

Garanzia del produttore 5 anni

Supporto angolare incluso No

Certificati ed EPREL

Certificati DALI-2

Disegno tecnico

Area di rilevamento del sensore

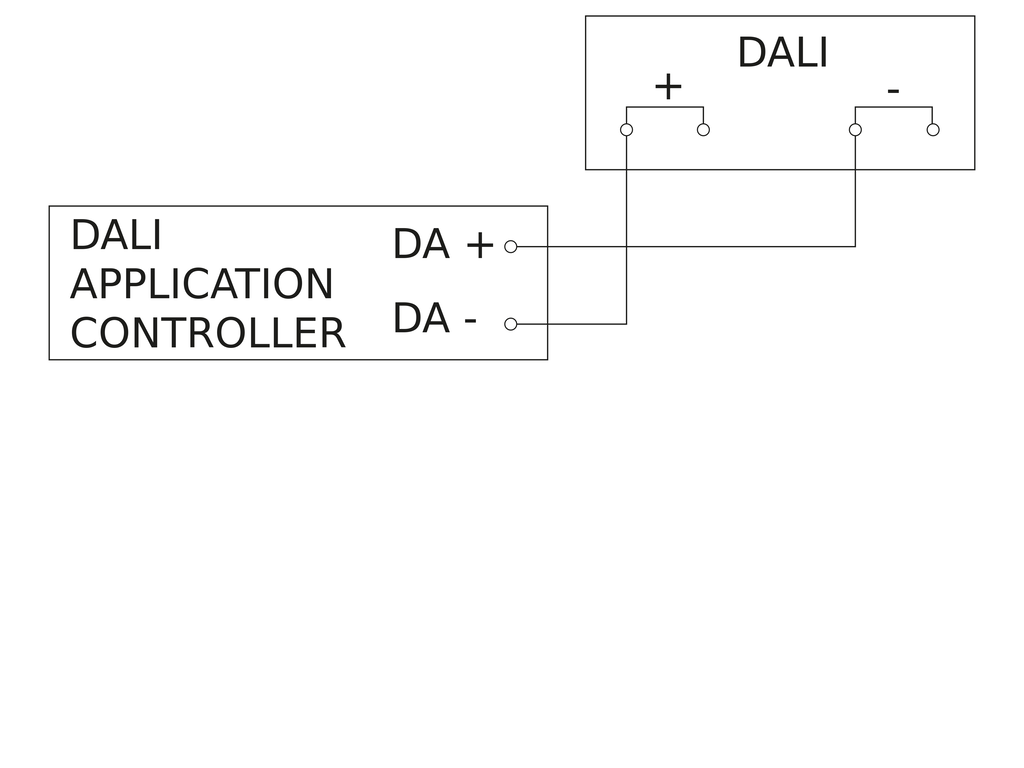

Schema elettrico 1

Schema elettrico
