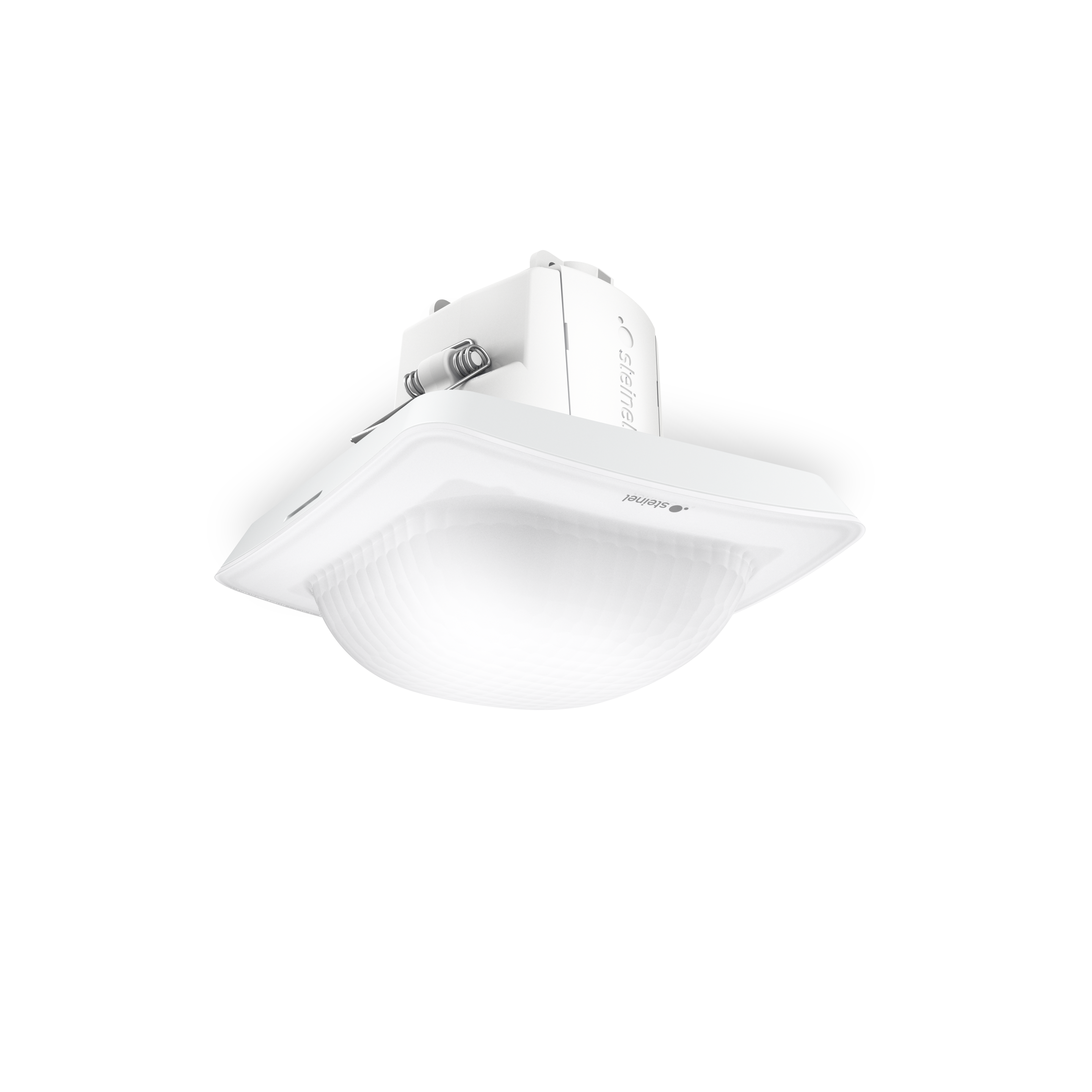

Steinel IR Quattro HD-2 24m COM1 - incasso a soffitto bianco

Rilevatore di presenza per open space, auditori e magazzini. Area molto ampia e precisa.

N. ELDAS® 535 900 022

EAN-N. 4007841 079406

Prezzo: Accedi per vedere i prezzi

Tipo di montaggio

A superficie Da incasso Incasso a soffitto

Variante

230V, 1 canale KNX

Colore

bianco nero

Unità d'imballaggio

1 pezzo

Il rilevatore di presenza a raggi infrarossi IR Quattro HD-2 offre un rilevamento a 360° e può essere impostato digitalmente e collegato in rete wireless tramite Bluetooth. I quattro sensori pirotecnici incorporati possono essere selezionati e deselezionati individualmente. Il rilevatore di presenza dell'ultima generazione è disponibile come variante incassata e come variante in superficie per le interfacce COM1, COM2, DALI-2 IPD, KNX V3.5, IP e BT IPD nonché come versione a soffitto per le interfacce COM1 e KNX V3.5. Oltre alla funzione presenza e alla luminosità, sulla base di IP, KNX e DALI-2 IPD, si possono in aggiunta anche misurare la temperatura e l'umidità dell'aria. Il rilevatore di presenza in piacevole si presta per altezze di montaggio comprese tra 2,50 m e 10 m e offre 5.200 zone d'intervento. Il raggio d'azione radiale massimo è di 81 m2 (9 x 9 m), quello tangenziale è pari a 576 m2 (24 x 24 m).

Rilevatore passivo di presenza a infrarossi con rilevamento quadrato a 360°
5.200 zone di commutazione per un rilevamento ottimale
Offre il più ampio campo di rilevamento della nostra gamma IR
4 sensori pirotecnici attivabili/disattivabili individualmente
Sensibilità regolabile digitalmente
Misura la presenza e la luminosità
Misura di temperatura e umidità con IP, KNX e DALI-2 IPD
Impostazione e collegamento in rete tramite Bluetooth
Ideale per uffici e aule open space

Identificazione

Versione Rilevatore di presenza

Varianti

Versione 230V COM1

Tipo di montaggio Incasso a soffitto

Dimensioni

Dimensioni L × P × A 106 x 103 x 103 mm

Elettrico

Allacciamento alla rete 230 V / 50 – 60 Hz

Uscita di commutazione 1 ohmica 2000 W

Lampade fluorescenti reattore elettronico 1500 W

Lampade fluorescenti non compensate 1000 VA

Lampade fluorescenti compensate in serie 400 VA

Lampade fluorescenti compensate in parallelo 1000 VA

Uscita di commutazione 1 lampade alogene a bassa tensione 2000 VA

Lampade LED < 2 W 100 W

Lampade LED > 2 W < 8 W 300 W

Lampade LED > 8 W 600 W

Carico capacitivo in µF 176 µF

Autoconsumo 0,3 W

Uscita di commutazione 1 numero lampade LED/fluorescenti 8 pz

Uscita di commutazione 1 a potenziale zero No

Tecnologia dei sensori

Altezza di montaggio max. 10,00 m

Tecnologia del sensore Infrarossi passivi

Angolo di rilevamento 360 °

Protezione anti-intrusione Sì

Mascheramento per segmenti Sì

Scalabilità elettronica Sì

Scalabilità meccanica Sì

Portata radiale 9 x 9 m (81 m²)

Portata tangenziale 24 x 24 m (576 m²)

Zone di commutazione 5200 zone di commutazione

Altezza di montaggio 2,5 – 10,0 m

Portata presenza 9 x 9 m (81 m²)

Altezza di montaggio ottimale 2,8 m

Connettività

Collegamento in rete Sì

Tecnica di comando Steinel Connect

Collegamento in rete senza fili tramite BT SIG Mesh

Collegamento in rete tramite Bluetooth Mesh

Tecnica dell'illuminazione

Avvio luce dolce No

Luce permanente commutabile

Regolazione luce costante No

Impostazioni

Interruttore crepuscolare Sì

Regolazione crepuscolare 2 – 2000 lx

Impostazione del tempo 5 s – 60 min

Funzione luce di base No

Luce principale regolabile No

Funzioni Parametrizzazione di gruppi, Modo semiautomatico/automatico, Manuale ON / ON-OFF, Funzione di gruppo vicino, Modalità normale / modalità test, Scenario luminoso

Impostazioni tramite Bluetooth Mesh, App, Potenziometri, Smartphone

Con telecomando No

Regolazione crepuscolare Teach Sì

Alloggiamento e materiale

Grado di protezione IP20

Temperatura ambiente -20...+50 °C

Luogo di montaggio soffitto

Luogo di applicazione Interni

Materiale Plastica

Applicazione ambiente Interni, aree di produzione, aree di soggiorno, auditorium, aula, camere di servizio, magazzino verticale, palestra, parcheggi coperti / garage sotterranei, reception / hall, sala conferenze / sale riunioni, sale pranzo / mense, spogliatoi, ufficio open space

Colore bianco

Colore RAL 9003

Contenuto della fornitura e garanzia

Garanzia del produttore 5 anni

Supporto angolare incluso No

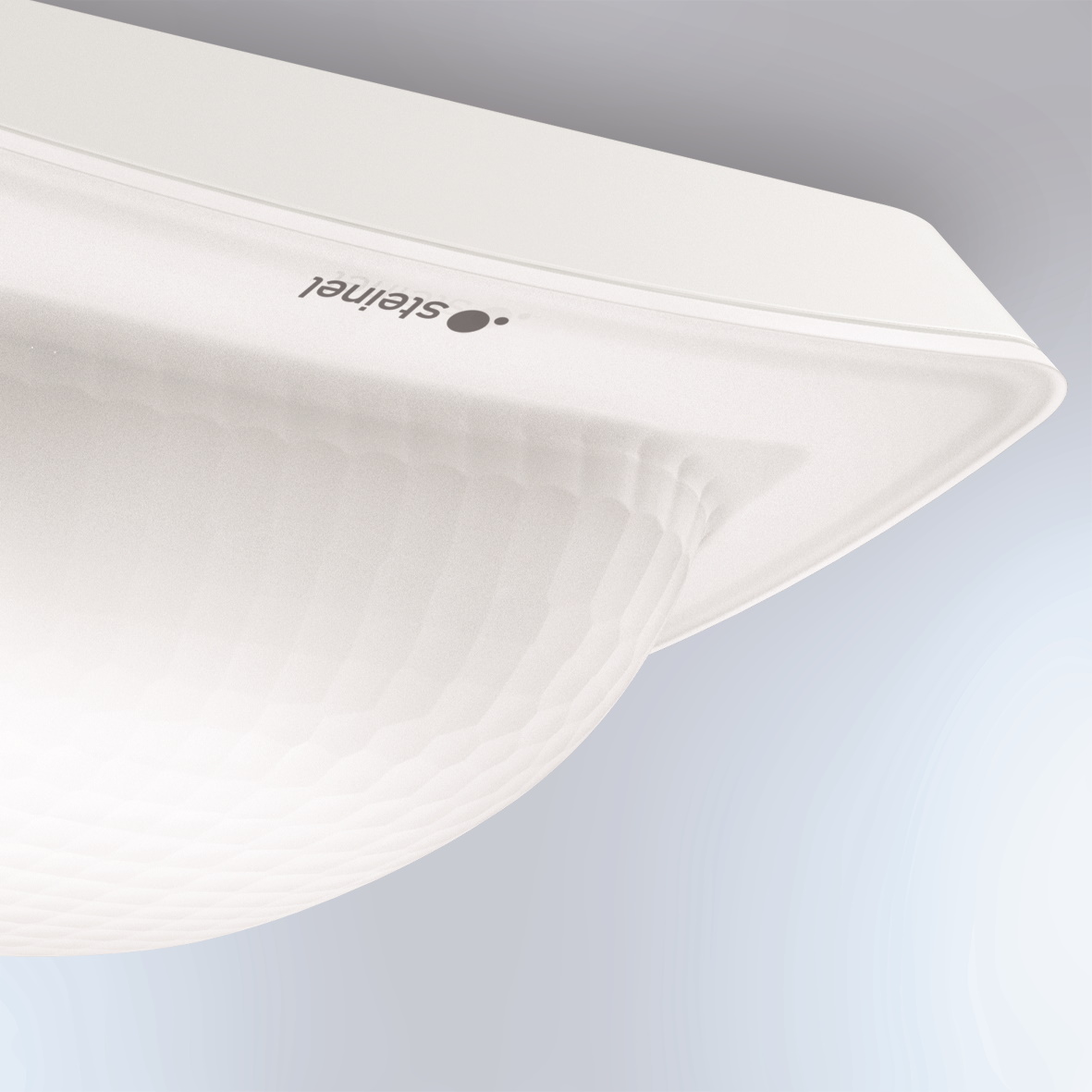

Plastica resistente ai raggi ultravioletti

Disegno tecnico

Area di rilevamento del sensore

Schema elettrico 1

Schema elettrico Master
