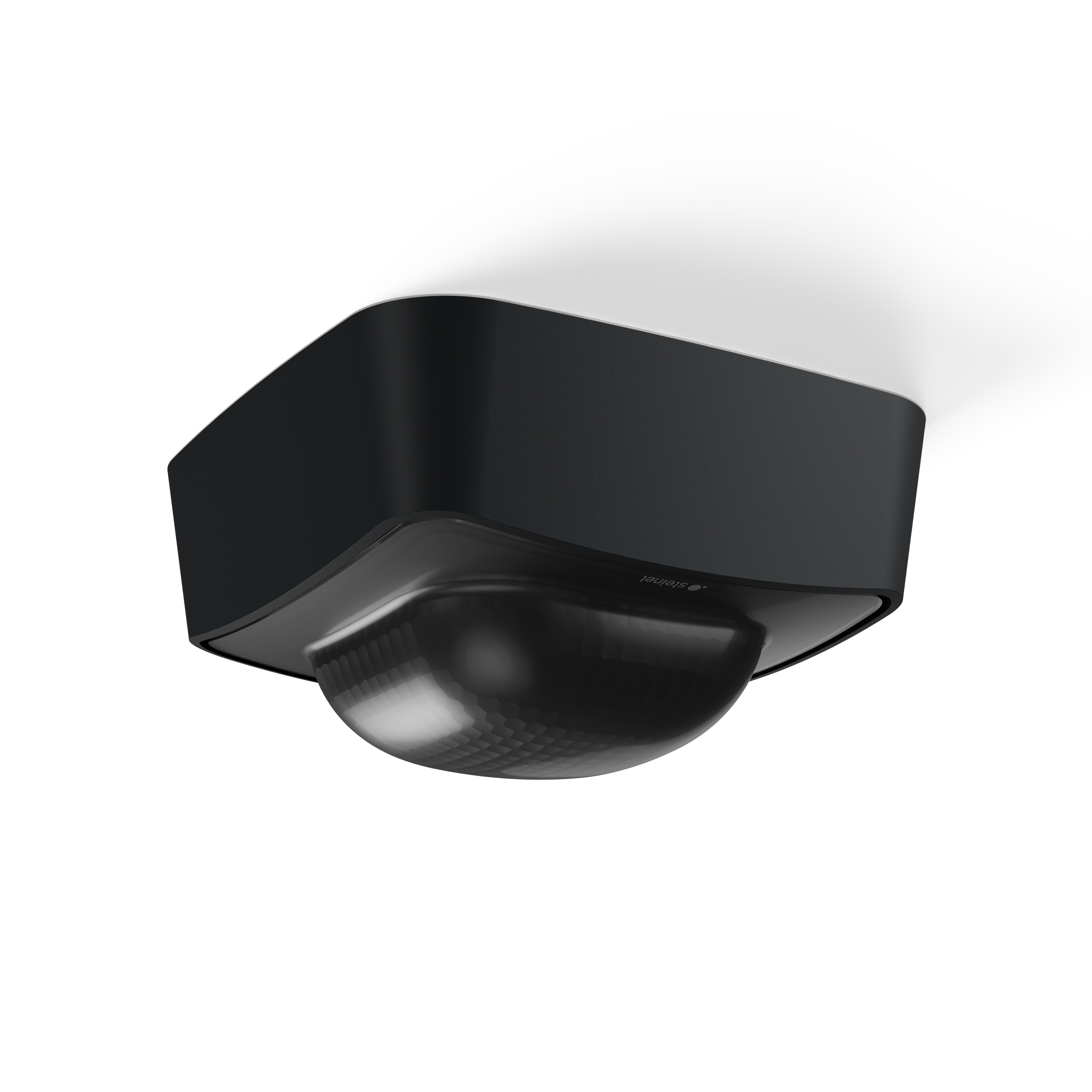

Steinel IR Quattro HD-2 24m COM1 - sup. nero

Rilevatore di presenza per open space, auditori e magazzini. Area molto ampia e precisa.

EAN-N. 4007841 094515

Tipo di montaggio

A superficie Da incasso Incasso a soffitto

Variante

230V, 1 canale KNX

Colore

bianco nero

Unità d'imballaggio

1 pezzo

Il rilevatore di presenza a raggi infrarossi IR Quattro HD-2 offre un rilevamento a 360° e può essere impostato digitalmente e collegato in rete wireless tramite Bluetooth. I quattro sensori pirotecnici incorporati possono essere selezionati e deselezionati individualmente. Il rilevatore di presenza dell'ultima generazione è disponibile come variante incassata e come variante in superficie per le interfacce COM1, COM2, DALI-2 IPD, KNX V3.5, IP e BT IPD nonché come versione a soffitto per le interfacce COM1 e KNX V3.5. Oltre alla funzione presenza e alla luminosità, sulla base di IP, KNX e DALI-2 IPD, si possono in aggiunta anche misurare la temperatura e l'umidità dell'aria. Il rilevatore di presenza in piacevole si presta per altezze di montaggio comprese tra 2,50 m e 10 m e offre 5.200 zone d'intervento. Il raggio d'azione radiale massimo è di 81 m2 (9 x 9 m), quello tangenziale è pari a 576 m2 (24 x 24 m).

Rilevatore passivo di presenza a infrarossi con rilevamento quadrato a 360°
5.200 zone di commutazione per un rilevamento ottimale
Offre il più ampio campo di rilevamento della nostra gamma IR
4 sensori pirotecnici attivabili/disattivabili individualmente
Sensibilità regolabile digitalmente
Misura la presenza e la luminosità
Misura di temperatura e umidità con IP, KNX e DALI-2 IPD
Impostazione e collegamento in rete tramite Bluetooth
Ideale per uffici e aule open space

Identificazione

Versione Rilevatore di presenza

Dimensioni

Dimensioni L × P × A 64 x 123 x 123 mm

Elettrico

Allacciamento alla rete 230 V / 50 – 60 Hz

Uscita di commutazione 1 ohmica 2000 W

Lampade fluorescenti reattore elettronico 1500 W

Lampade fluorescenti non compensate 1000 VA

Lampade fluorescenti compensate in serie 400 VA

Lampade fluorescenti compensate in parallelo 1000 VA

Uscita di commutazione 1 lampade alogene a bassa tensione 2000 VA

Lampade LED < 2 W 100 W

Lampade LED > 2 W < 8 W 300 W

Lampade LED > 8 W 600 W

Carico capacitivo in µF 176 µF

Autoconsumo 0,3 W

Uscita di commutazione 1 numero lampade LED/fluorescenti 8 pz

Uscita di commutazione 1 a potenziale zero No

Tecnologia dei sensori

Altezza di montaggio max. 10,00 m

Tecnologia del sensore Infrarossi passivi

Angolo di rilevamento 360 °

Mascheramento per segmenti Sì

Scalabilità elettronica Sì

Scalabilità meccanica Sì

Portata radiale 9 x 9 m (81 m²)

Portata tangenziale 24 x 24 m (576 m²)

Altezza di montaggio 2,5 – 10,0 m

Portata presenza 9 x 9 m (81 m²)

Altezza di montaggio ottimale 2,8 m

Connettività

Collegamento in rete Sì

Collegamento in rete tramite Bluetooth Mesh

Tecnica dell'illuminazione

Avvio luce dolce No

Luce permanente commutabile

Regolazione luce costante No

Impostazioni

Interruttore crepuscolare Sì

Regolazione crepuscolare 2 – 2000 lx

Impostazione del tempo 5 s – 60 min

Funzione luce di base No

Luce principale regolabile Sì

Funzioni Parametrizzazione di gruppi, Modo semiautomatico/automatico, Manuale ON / ON-OFF, Funzione di gruppo vicino, Modalità normale / modalità test

Impostazioni tramite Bluetooth Mesh, App, Potenziometri, Smartphone

Con telecomando No

Regolazione crepuscolare Teach Sì

Alloggiamento e materiale

Grado di protezione IP54

Temperatura ambiente -20...+50 °C

Luogo di montaggio soffitto

Luogo di applicazione Interni

Materiale Plastica

Applicazione ambiente Interni, aree di produzione, aree di soggiorno, auditorium, aula, camere di servizio, magazzino verticale, palestra, parcheggi coperti / garage sotterranei, reception / hall, sala conferenze / sale riunioni, sale pranzo / mense, spogliatoi, ufficio open space

Colore nero

Colore RAL 9005

Contenuto della fornitura e garanzia

Garanzia del produttore 5 anni

Supporto angolare incluso No

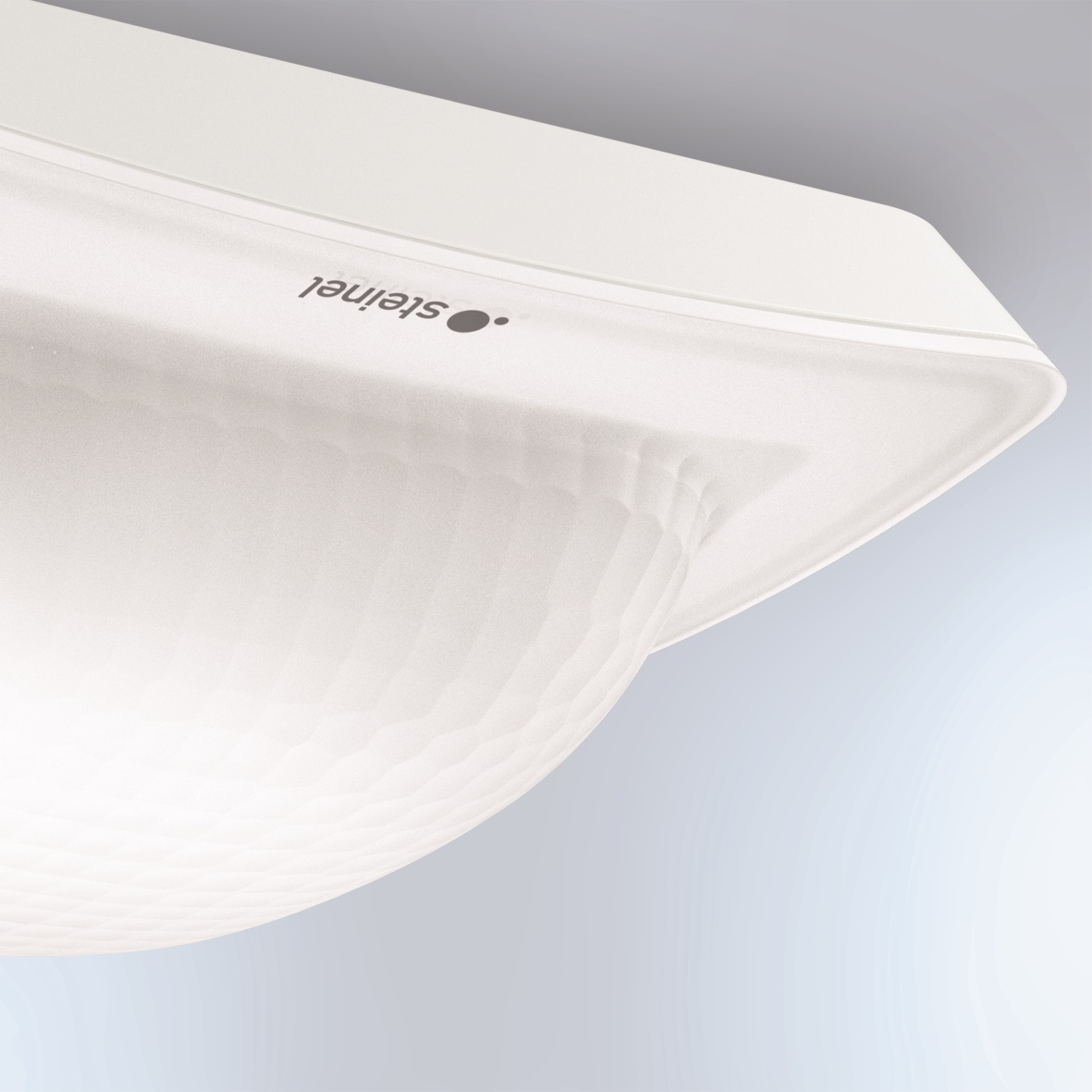

Plastica resistente ai raggi ultravioletti

Disegno tecnico

Area di rilevamento del sensore

Schema elettrico 1

Schema elettrico Master
