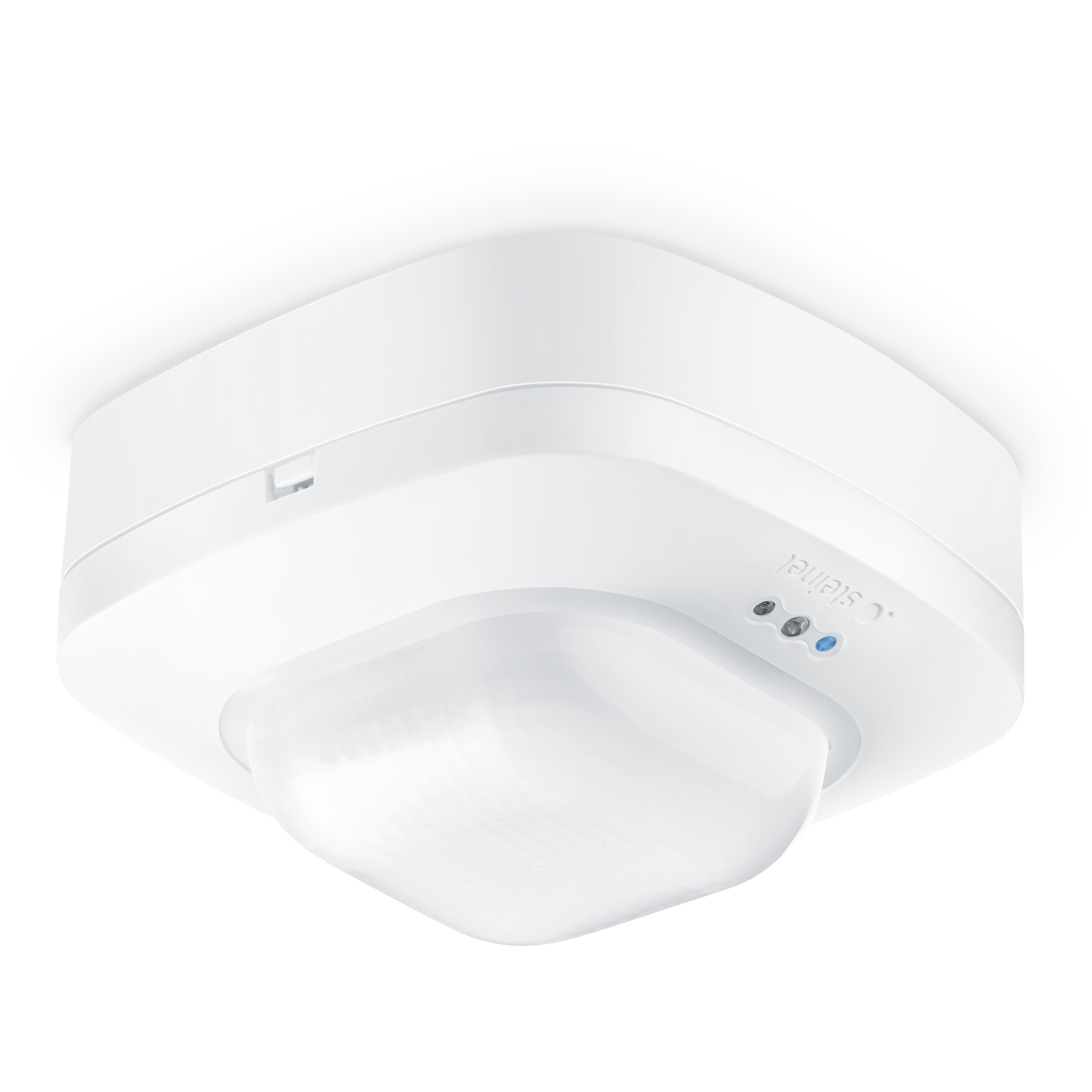

Steinel IR Quattro HD 24m DALI plus Sopra intonaco

Steinel IR Quattro HD 24m DALI plus Sopra intonaco

N. ELDAS® 535 933 606 · EAN-N. 4007841 035273

Steinel

Steinel IR Quattro HD 24m DALI plus Sopra intonaco

N. ELDAS® 535 933 606

EAN-N. 4007841 035273

Prezzo: Accedi per vedere i prezzi

Tipo di montaggio

A sporgere Incasso a soffitto

Che si tratti di aule, open office o uffici singoli. Il nostro rilevatore di presenza IR Quattro HD DALI plus funziona in modo semplice ed efficace. Il modulo di comando della luce già integrato nella parte contenente i dispositivi tecnici rende l'installazione facile e rapida. Con il comando Smart Remote potete gestire tramite App fino a 64 lampade tramite 3 canali luce (DALI addressable). Inoltre esso possiede un relè supplementare a potenziale zero per ad es. HVAC, minimizzazione Stand by o gruppi di lampade collegati. 4.800 zone di intervento e l'area di rilevamento di forma quadrata, unite a una zona di presenza vera e propria di 64 m², non lasciano spazio ad accensioni errate e angoli morti. Esclusivo: la zona di presenza è scalabile meccanicamente senza la minima perdita di qualità; inoltre con un'altezza di montaggio di 2 - 10 metri è utilizzabile universalmente. Con le sue funzioni comfort avanzate come funzione vicinato, luce di base ed esercizio ECO-ON, è la soluzione ottimale per tutti coloro che desiderano progettare e installare una luce intelligente con pochi componenti.

Identificazione

Versione Rilevatore di presenza

Dimensioni

Dimensioni L × P × A 65 x 120 x 120 mm

Elettrico

Allacciamento alla rete 220 – 240 V / 50 – 60 Hz
Autoconsumo 0,5 W
Uscita di controllo DALI Broadcast 64 ballast elettronici / Adressable

Tecnologia dei sensori

Altezza di montaggio max. 10,00 m
Tecnologia del sensore Infrarossi passivi
Con sensore di movimento
Angolo di rilevamento 360 °
Angolo di apertura 160 °
Protezione anti-intrusione
Mascheramento per segmenti No
Scalabilità elettronica No
Scalabilità meccanica
Portata radiale 8 x 8 m (64 m²)
Portata tangenziale 20 x 20 m (400 m²)
Zone di commutazione 4800 zone di commutazione
Altezza di montaggio 2,50 – 10,00 m
Portata presenza 8 x 8 m (64 m²)
Altezza di montaggio ottimale 2,8 m

Connettività

Collegamento in rete
Tipo di collegamento in rete master/master Master/Slave
Collegamento in rete tramite Cavo bus DALI

Tecnica dell'illuminazione

Avvio luce dolce
Luce permanente commutabile
Regolazione luce costante

Impostazioni

Interruttore crepuscolare
Regolazione crepuscolare 10 – 1000 lx
Impostazione del tempo 5 s – 60 Min.
Funzione luce di base
Durata funzione luce di base 1-60 min, tutta la notte
Luce principale regolabile 50 - 100 %
Funzioni 4 ingressi per pulsanti comunemente reperibili in commercio Modo semiautomatico/automatico Regolazione della luce constante ON-OFF Sovracomando Master/Slave Funzione di gruppo vicino Modalità normale / modalità test Funzione TouchDIM
Impostazioni tramite Telecomando Smart Remote
Con telecomando No
Regolazione crepuscolare Teach
Funzione luce di base in percentuale 10 – 50 %
Funzione luce di base percentuale da 10 %

Alloggiamento e materiale

Grado di protezione IP20
Temperatura ambiente da 0 fino a 40 °C
Luogo di montaggio soffitto
Luogo di applicazione Interni
Tipo di montaggio Superficie
Materiale Plastica
Applicazione ambiente Interni aree di produzione aree di soggiorno auditorium aula camere di servizio magazzino verticale palestra parcheggi coperti / garage sotterranei reception / hall sala conferenze / sale riunioni spogliatoi ufficio open space
Colore bianco
Colore RAL 9010

Contenuto della fornitura e garanzia

Garanzia del produttore 5 anni
Supporto angolare incluso No

Certificati ed EPREL

Certificati VDE DALI-2

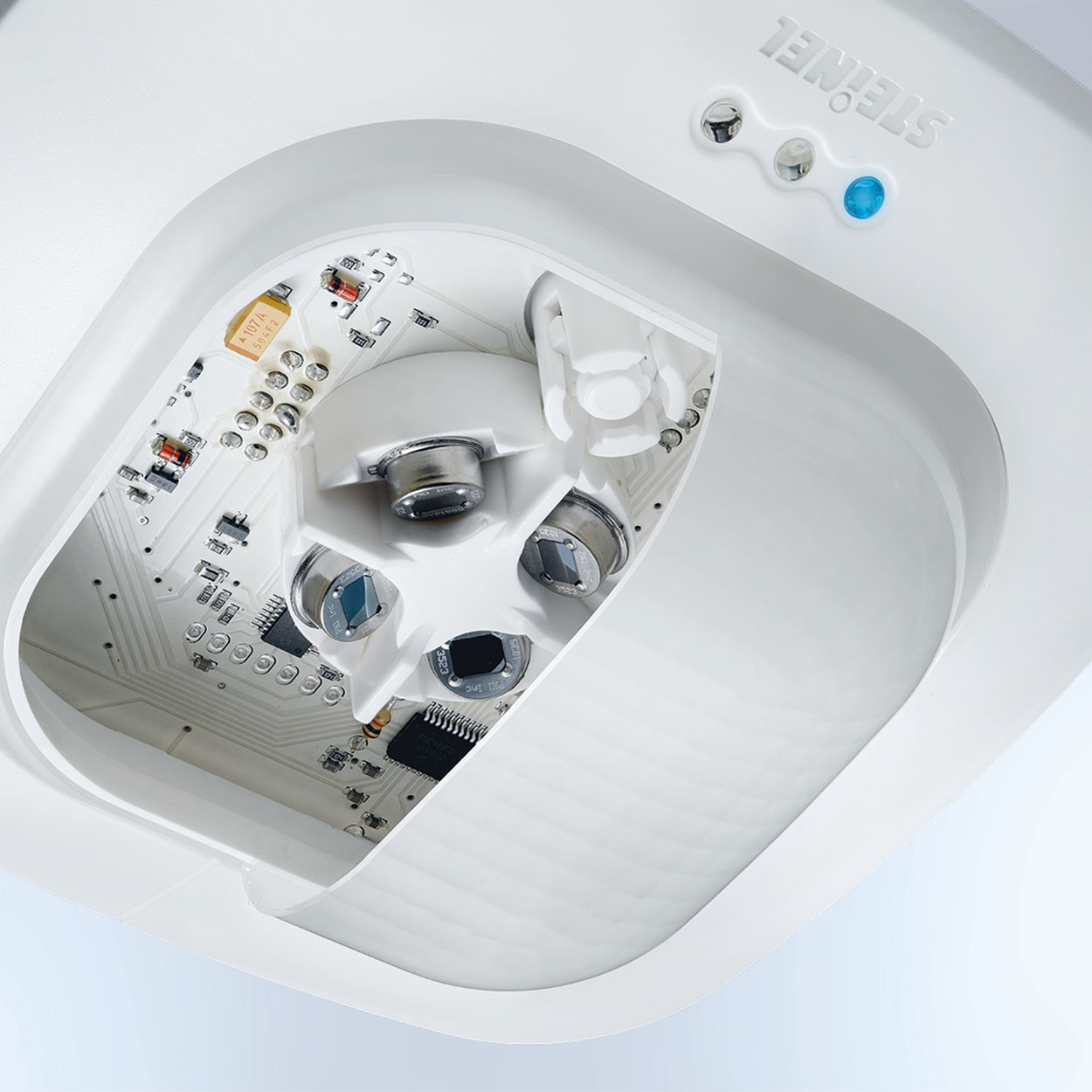

4 pirometri con DSP (Digital Signal Processing)

Telecomando Smart Remote optional

Disegno tecnico

Area di rilevamento del sensore

Schema elettrico 1

Schema elettrico Master

Schema elettrico 2

Schema elettrico Master con ballast elettronico OFF
