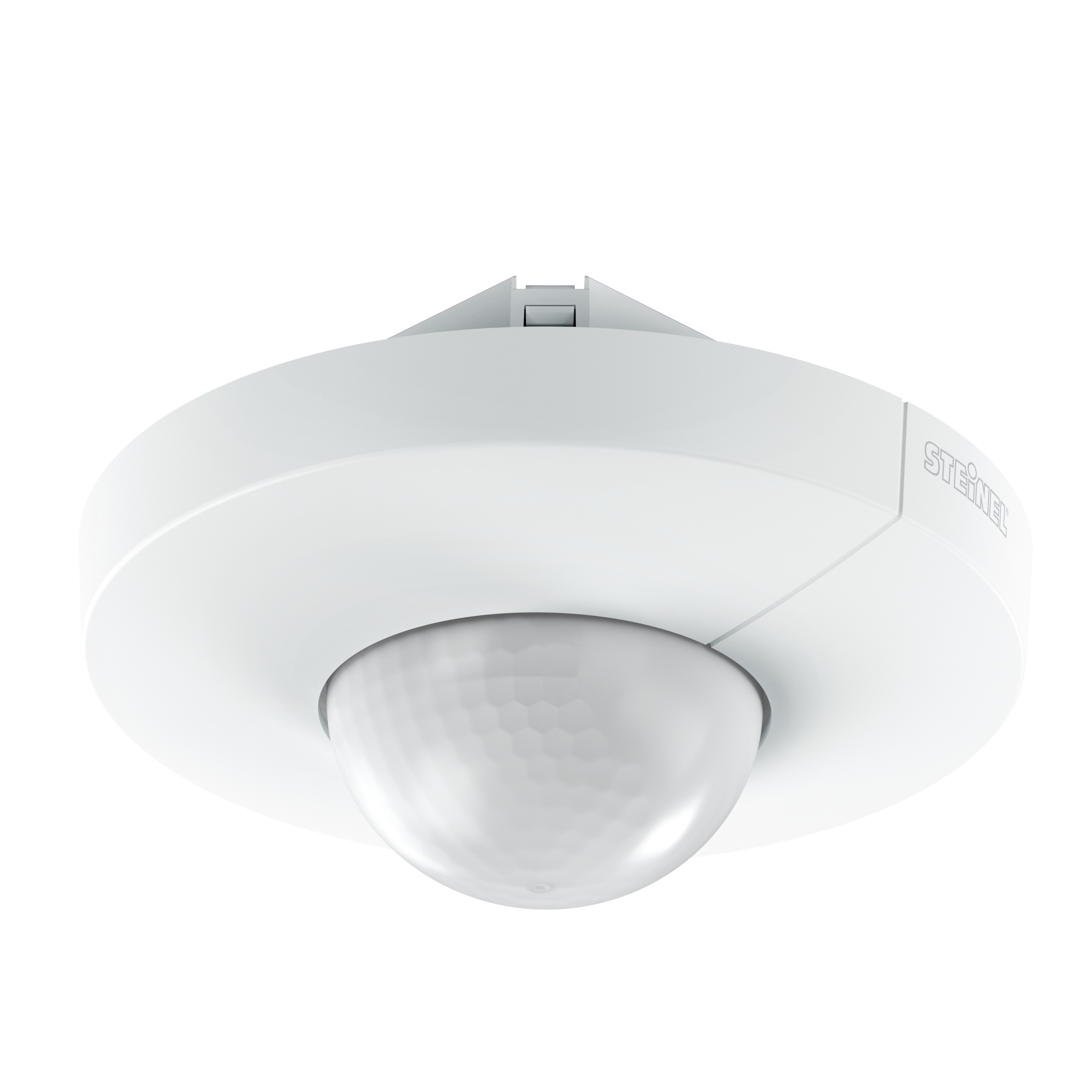

Steinel IS 345 DALI-2 APC - tondo, incasso a soffitto

N. ELDAS® 535 918 114

EAN-N. 4007841 080655

Prezzo: Accedi per vedere i prezzi

Versione

DALI-2 Application Controller KNX DALI-2 Input-Device COM1 PF (Potenziale libero)

Tipo di montaggio

Da incasso A sporgere

Altezza di montaggio

Altezza di montaggio da 2,5 a 4 metri Altezza di montaggio da 4 a 14 metri

Forma

Angolare Rotondo

Le zone di passaggio e i lunghi corridoi richiedono ai sensori particolari requisiti di potenza. Il campo di rilevamento del sensore deve essere stretto ma lungo. Solo così si possono coprire in modo mirato lunghe sezioni con il minor numero possibile di sensori. L'IS 345 è lo specialista consolidato per tali applicazioni per interni. Presenta uno speciale rilevamento per corridoi e un angolo di apertura di 45°, che gli consentono di sorvegliare tangenzialmente fino a 23 x 6 metri.

Identificazione

Versione Rilevatori di movimento

Dimensioni

Dimensioni Ø × A 124 x 121 mm

Elettrico

Allacciamento alla rete 220 – 240 V / 50 – 60 Hz

Uscita di controllo DALI broadcast 1x30 ballast elettronici

Tecnologia dei sensori

Altezza di montaggio max. 5,00 m

Tecnologia del sensore Infrarossi passivi

Angolo di rilevamento 360 °

Angolo di apertura 45 °

Protezione anti-intrusione Sì

Mascheramento per segmenti Sì

Scalabilità elettronica No

Scalabilità meccanica No

Portata radiale 12 x 6 m (72 m²)

Portata tangenziale 23 x 6 m (138 m²)

Zone di commutazione 280 zone di commutazione

Altezza di montaggio 2,50 – 5,00 m

Altezza di montaggio ottimale 2,8 m

Connettività

Collegamento in rete Sì

Tipo di collegamento in rete Master/Slave

Collegamento in rete tramite Cavo

Tecnica dell'illuminazione

Avvio luce dolce Sì

Luce permanente commutabile, 4 ore

Regolazione luce costante Sì

Impostazioni

Interruttore crepuscolare Sì

Regolazione crepuscolare 2 – 1000 lx

Impostazione del tempo 5 s – 15 Min.

Funzione luce di base Sì

Durata funzione luce di base 1-30 min Tutta la notte

Luce principale regolabile 50 - 100 %

Funzioni Modalità normale / modalità test Manuale ON / ON-OFF Regolazione della luce constante ON-OFF

Impostazioni tramite Telecomando Potenziometri Smart Remote

Con telecomando No

Regolazione crepuscolare Teach Sì

Funzione luce di base in percentuale 10 – 50 %

Funzione luce di base percentuale da 10 %

Alloggiamento e materiale

Grado di protezione IP20

Temperatura ambiente da -20 fino a 50 °C

Luogo di montaggio soffitto

Luogo di applicazione Interni

Tipo di montaggio Incasso a soffitto

Materiale Plastica

Applicazione ambiente Interni corridoio / pianerottolo parcheggi coperti / garage sotterranei

Colore bianco

Colore RAL 9003

Contenuto della fornitura e garanzia

Garanzia del produttore 5 anni

Supporto angolare incluso No

Certificati ed EPREL

Certificati DALI-2

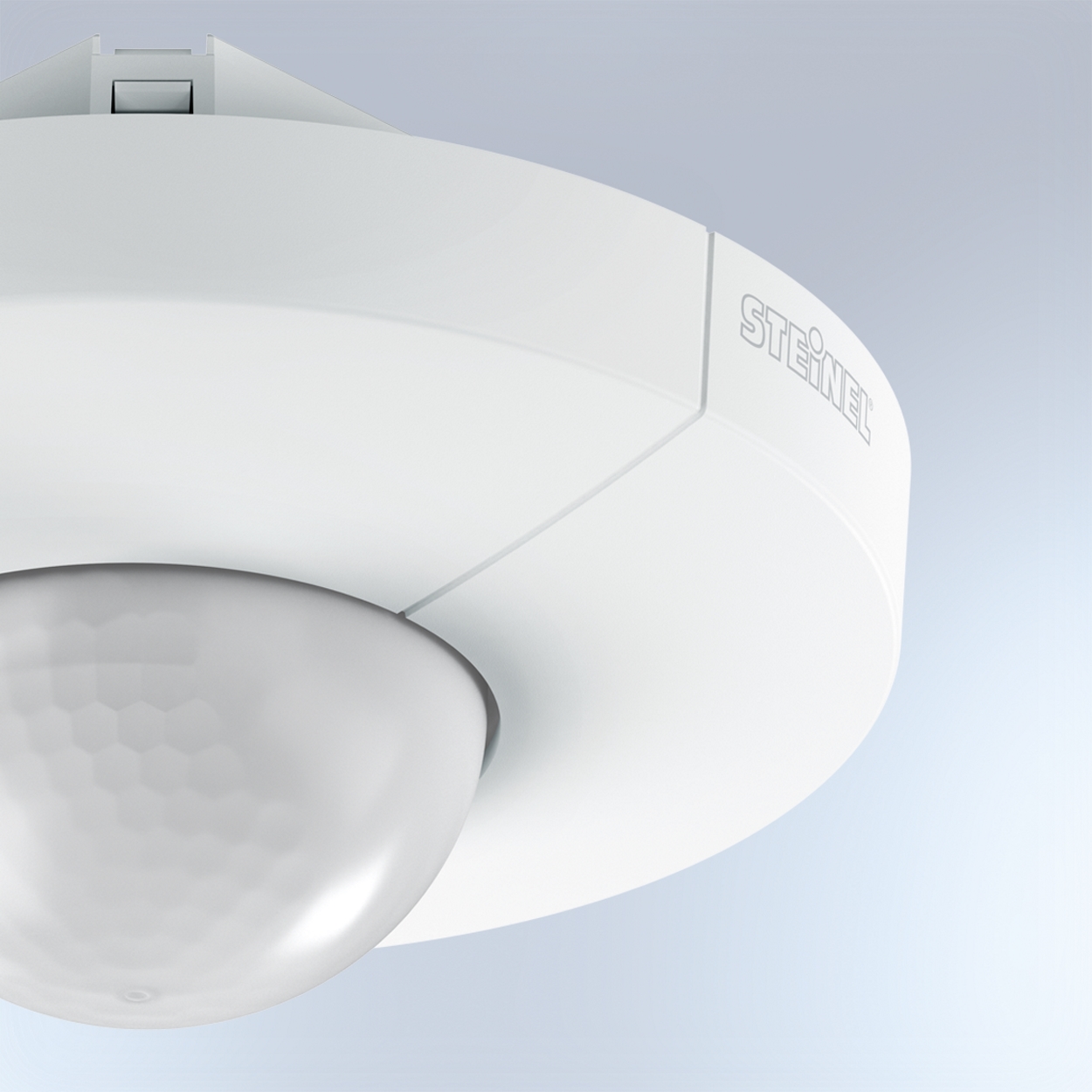

Plastica resistente ai raggi ultravioletti

Telecomandi opzionali

Disegno tecnico

Area di rilevamento del sensore

Schema elettrico 1

Schema elettrico Master

Schema elettrico 2

Schema elettrico Master-Slave collegamento in rete

Scheda tecnica Manuale d'uso Dichiarazione di conformità Brochure del prodotto

Telecomando Smart Remote

N. art. 009151

Telecomando di servizio RC8

N. art. 559410

Telecomando utente RC5

N. art. 592806

Pannello nero per il sensori IR tondo, inc.

N. art. 056742
