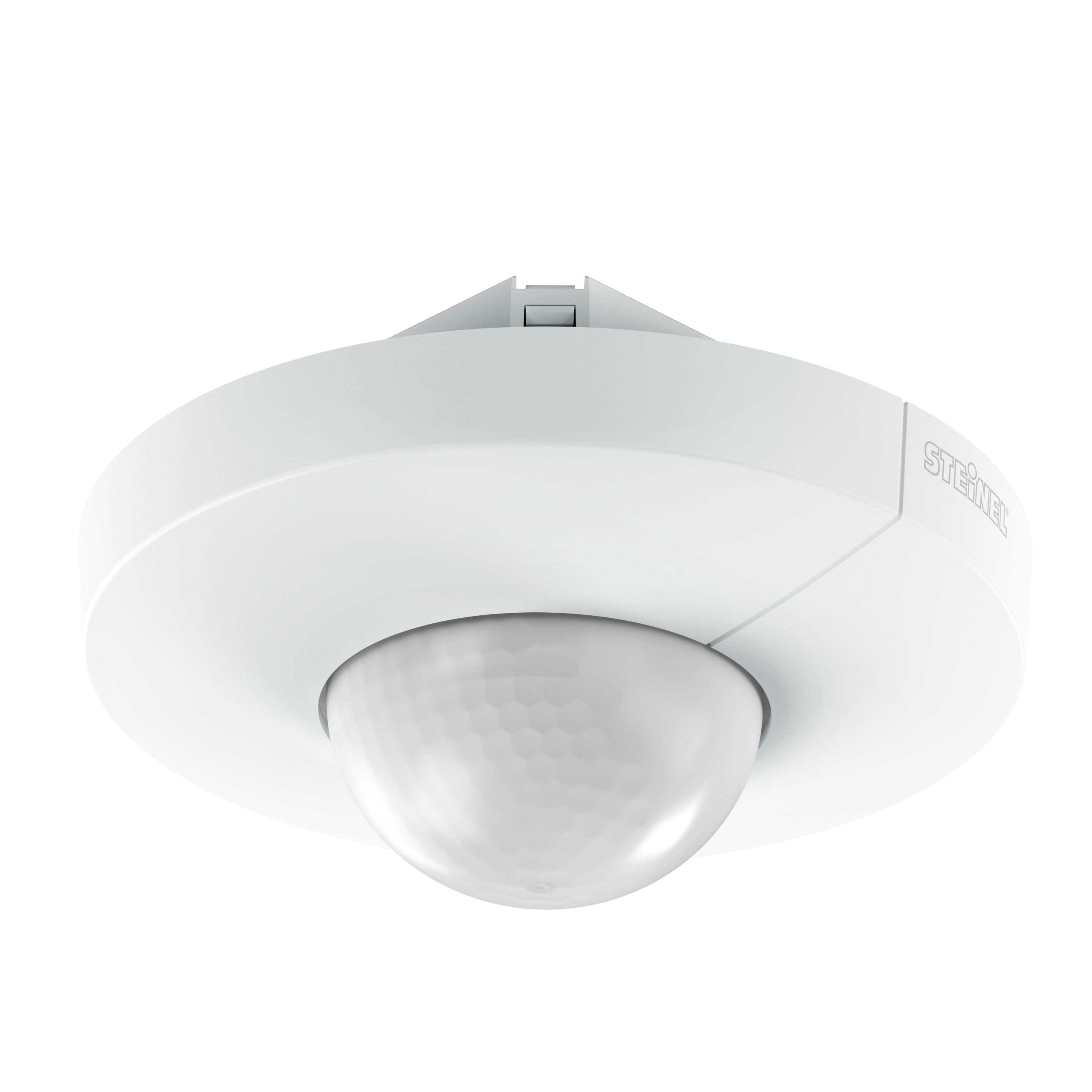

Steinel IS 345 KNX - tondo, incasso a soffitto bianco

N. ELDAS® 535 918 136

EAN-N. 4007841 079703

Prezzo: Accedi per vedere i prezzi

Versione

DALI-2 Application Controller KNX DALI-2 Input-Device COM1 PF (Potenziale libero)

Tipo di montaggio

Da incasso A sporgere

Altezza di montaggio

Altezza di montaggio da 2,5 a 4 metri Altezza di montaggio da 4 a 14 metri

Forma

Angolare Rotondo

Le zone di passaggio e i lunghi corridoi richiedono ai sensori particolari requisiti di potenza. Il campo di rilevamento del sensore deve essere stretto ma lungo. Solo così si possono coprire in modo mirato lunghe sezioni con il minor numero possibile di sensori. L'IS 345 è lo specialista consolidato per tali applicazioni per interni. Presenta uno speciale rilevamento per corridoi e un angolo di apertura di 45°, che gli consentono di sorvegliare tangenzialmente fino a 23 x 6 metri.

Identificazione

Versione Rilevatori di movimento

Dimensioni

Dimensioni L × P × A 121 x 94 x 94 mm

Dimensioni Ø × A 124 x 121 mm

Tecnologia dei sensori

Altezza di montaggio max. 5,00 m

Tecnologia del sensore Infrarossi passivi

Angolo di rilevamento 360 °

Angolo di apertura 45 °

Protezione anti-intrusione Sì

Mascheramento per segmenti Sì

Scalabilità elettronica No

Scalabilità meccanica No

Portata radiale 12 x 6 m (72 m²)

Portata tangenziale 23 x 6 m (138 m²)

Altezza di montaggio 2,50 – 5,00 m

Altezza di montaggio ottimale 2,5 m

Connettività

Collegamento in rete Sì

Tipo di collegamento in rete Master/Slave

Collegamento in rete tramite bus KNX

Funzioni KNX Interruttori crepuscolari Funzione luce di base Livello di luminosità Uscita HVAC Regolazione per mantenere luce costante Uscita luce 2x Uscita presenza Funzione giorno / funzione notte Porta logica

Con accoppiatore bus Sì

Tecnica dell'illuminazione

Avvio luce dolce Sì

Luce permanente commutabile

Regolazione luce costante Sì

Impostazioni

Interruttore crepuscolare Sì

Impostazione del tempo 0 s – 1092 Min.

Funzione luce di base Sì

Luce principale regolabile 0 - 100 %

Impostazioni tramite Software ETS Telecomando Bus Smart Remote

Regolazione crepuscolare Teach Sì

Alloggiamento e materiale

Grado di protezione IP20

Temperatura ambiente da -20 fino a 50 °C

Luogo di montaggio soffitto

Luogo di applicazione Interni

Tipo di montaggio Incasso a soffitto

Materiale Plastica

Applicazione ambiente Interni corridoio / pianerottolo parcheggi coperti / garage sotterranei

Colore bianco

Colore RAL 9003

Contenuto della fornitura e garanzia

Garanzia del produttore 5 anni

Supporto angolare incluso No

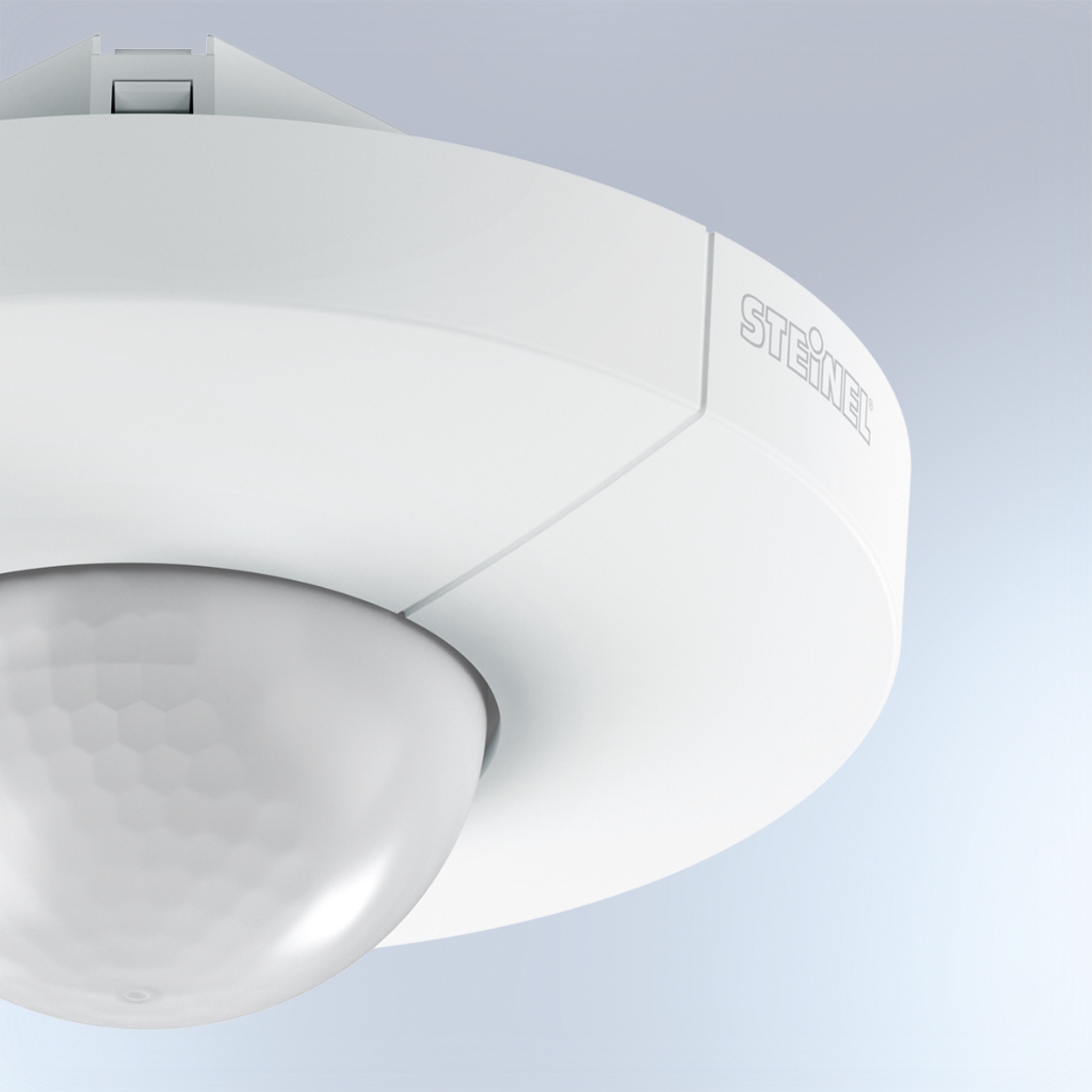

Plastica resistente ai raggi ultravioletti

Telecomandi opzionali

Telecomando Smart Remote optional

Disegno tecnico

Area di rilevamento del sensore

Schema elettrico 1

Schema elettrico Master

Schema elettrico 2

Schema elettrico Master-Slave collegamento in rete

Scheda tecnica Manuale d'uso Dichiarazione di conformità Brochure del prodotto

Telecomando Smart Remote

N. art. 009151

Telecomando di servizio RC6 KNX

N. art. 4007841593018

Telecomando utente RC7 KNX

N. art. 592912

Pannello nero per il sensori IR tondo, inc.

N. art. 056742
