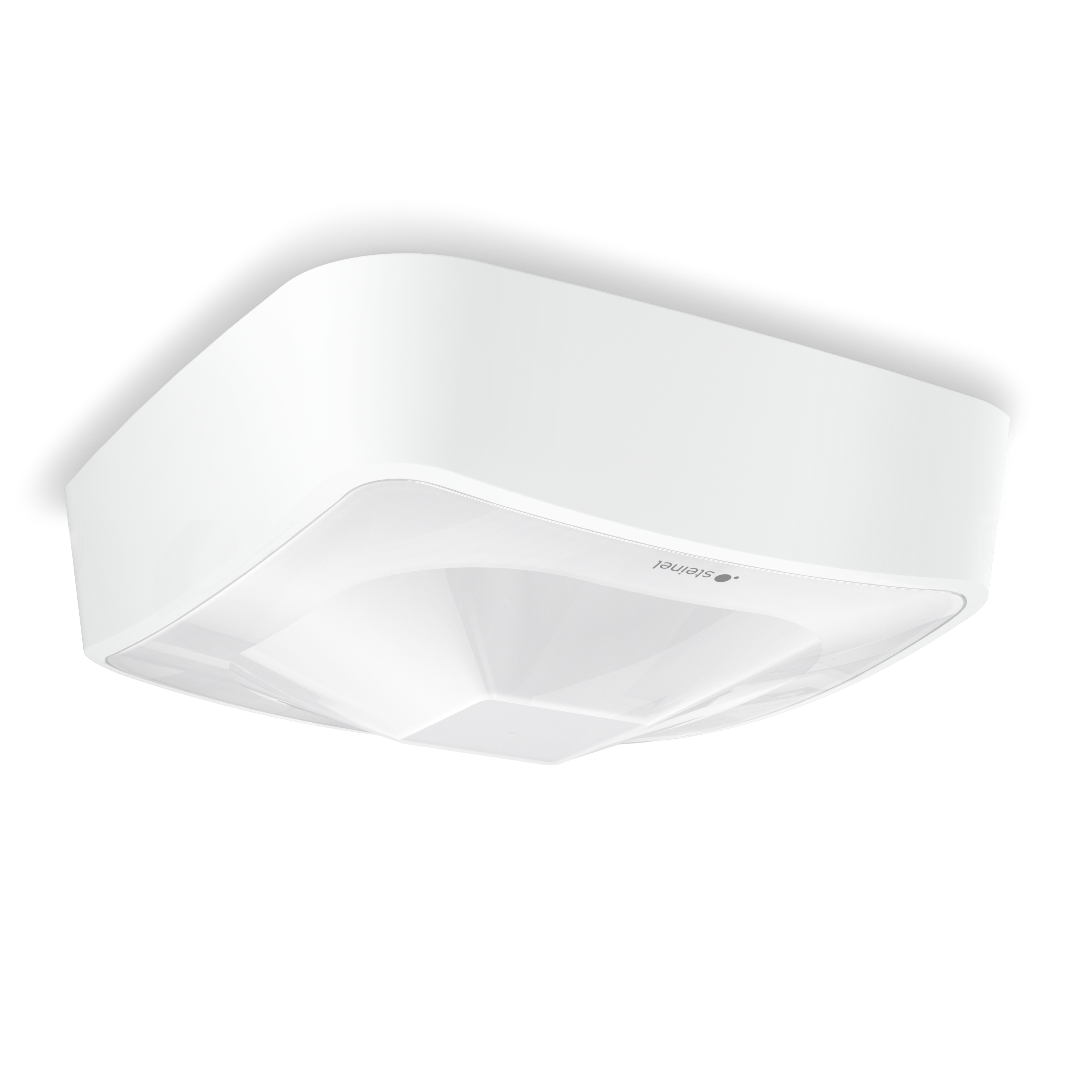

Steinel LuxMaster HF 360-2 DALI-2 APC - in superficie

Steinel LuxMaster HF 360-2 DALI-2 APC - in superficie

N. ELDAS® 535 903 140 · EAN-N. 4007841 086589

Dati tecnici Punti salienti Illustrazioni Schemi elettrici Download
Steinel Bluetooth Mesh

Steinel LuxMaster HF 360-2 DALI-2 APC - in superficie

N. ELDAS® 535 903 140

EAN-N. 4007841 086589

Prezzo: Accedi per vedere i prezzi

Versione

230V COM1 KNX IP (REST API, MQTT, BacNet) 230V COM2 DALI-2 Input-Device Bluetooth Input-Device

Colore

Bianco Nero

Tipo di montaggio

Da incasso A sporgere Incasso a soffitto

Come ulteriore sviluppo dell'HF 360, l'HF 360-2 fornisce anche dati digitali oltre alla commutazione della luce. L'intelligente sensore HF 360-2 nelle interfacce BUS KNX, IP e DALI-2 Input Device rileva in aggiunta fattori quali temperatura e umidità dell'aria. Il design perfezionato del sensore si orienta ancora più fortemente alla moderna ottica dei sensori STEINEL True Presence. L'HF 360-2, regolabile e collegabile comodamente in rete tramite Bluetooth, offre le interfacce COM1, COM2, DALI-2 APC, DALI-2 IPD, KNX nonché IP ed è anche disponibile nell'esecuzione BT IPD (Slave). Il discreto specialista della sorveglianza offre un affidabile rilevamento HF a 360 ° che penetra anche legno, vetro e pareti in materiali leggeri e presenta un raggio d'azione fino a 12 m. Adatto per altezze di montaggio fino a 4 m.

  • Rilevatore di presenza ad alta frequenza con rilevamento a 360°
  • Ideale per scale e WC con cabine
  • Rilevamento regolabile digitalmente
  • Impostazione e collegamento in rete tramite Bluetooth
  • Misurazione della presenza e della luminosità
  • Indirizzamento DALI fino a 64 partecipanti in max. 4 gruppi
  • Modalità operative: completamente automatica e semiautomatica, funzionamento con sensore di luce, modalità risparmio notturno
  • Controllo basato sul tempo con profili di illuminazione dipendenti dall'ora e dal giorno
  • Possibilità di espansione flessibile del sistema con componenti di sistema

Identificazione

Versione Rilevatore di presenza

Dimensioni

Dimensioni L × P × A 57 x 123 x 123 mm

Elettrico

Allacciamento alla rete 220 – 240 V / 50 – 60 Hz
Dettaglio tensione di alimentazione max. 64 utenze
Uscita di controllo DALI adressable / broadcast 64 ballast elettronici

Tecnologia dei sensori

Altezza di montaggio max. 4,00 m
Tecnologia del sensore Alta frequenza
Potenza di trasmissione < 1 mW
Tecnologia HF 5,8 GHz
Rilevamento anche attraverso vetro, legno e pareti in materiale leggero
Angolo di rilevamento 360 °
Angolo di apertura 160 °
Protezione anti-intrusione Sì
Mascheramento per segmenti No
Scalabilità elettronica Sì
Scalabilità meccanica No
Portata radiale Ø 12 m (113 m²)
Portata tangenziale Ø 12 m (113 m²)
Altezza di montaggio 2,5 – 4 m
Altezza di montaggio ottimale 2,8 m

Connettività

Collegamento in rete Sì
Collegamento in rete tramite Bluetooth Mesh

Tecnica dell'illuminazione

Avvio luce dolce Sì
Luce permanente commutabile
Regolazione luce costante Sì

Impostazioni

Interruttore crepuscolare Sì
Regolazione crepuscolare 2 – 2000 lx
Impostazione del tempo 30 s – 60 Min.
Funzione luce di base Sì
Durata funzione luce di base 10 min, tutto il giorno Tutta la notte
Luce principale regolabile Sì
Funzioni Modo semiautomatico/automatico Regolazione per mantenere luce costante Scenario luminoso Sovracomando Master/Slave Funzione di gruppo vicino Funzione TouchDIM
Impostazioni tramite Bluetooth Mesh
Con telecomando No
Regolazione crepuscolare Teach Sì
Funzione luce di base in percentuale 10 – 90 %
Funzione luce di base percentuale da 10 %

Alloggiamento e materiale

Grado di protezione IP54
Temperatura ambiente da -25 fino a 50 °C
Luogo di montaggio soffitto
Luogo di applicazione Interni
Tipo di montaggio Superficie
Materiale Plastica
Applicazione ambiente Interni WC / docce cucinette locale multiuso / di servizio vano scala
Colore bianco
Colore RAL 9003

Contenuto della fornitura e garanzia

Garanzia del produttore 5 anni
Supporto angolare incluso No

Certificati ed EPREL

Certificati DALI-2

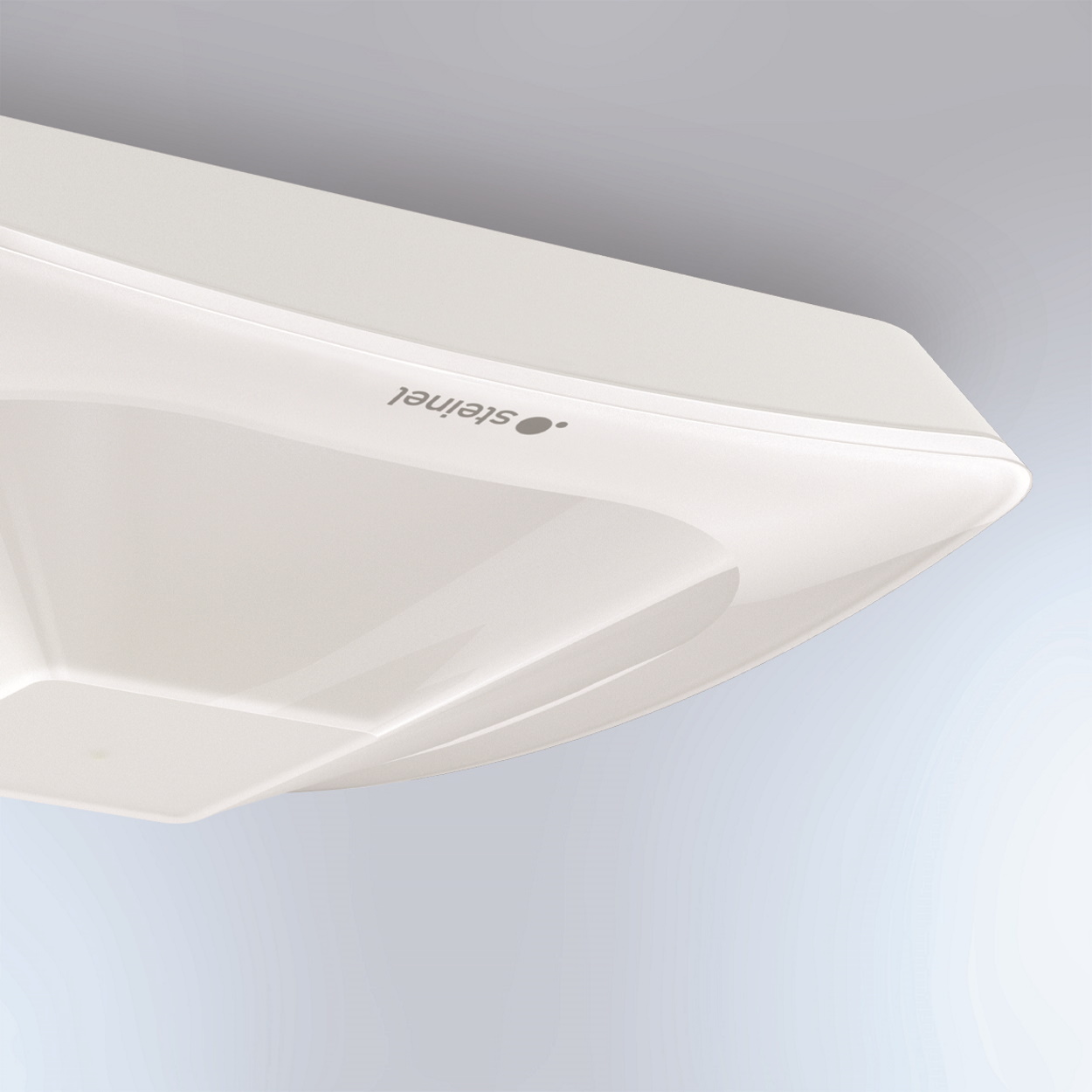

Plastica resistente ai raggi ultravioletti

Disegno tecnico

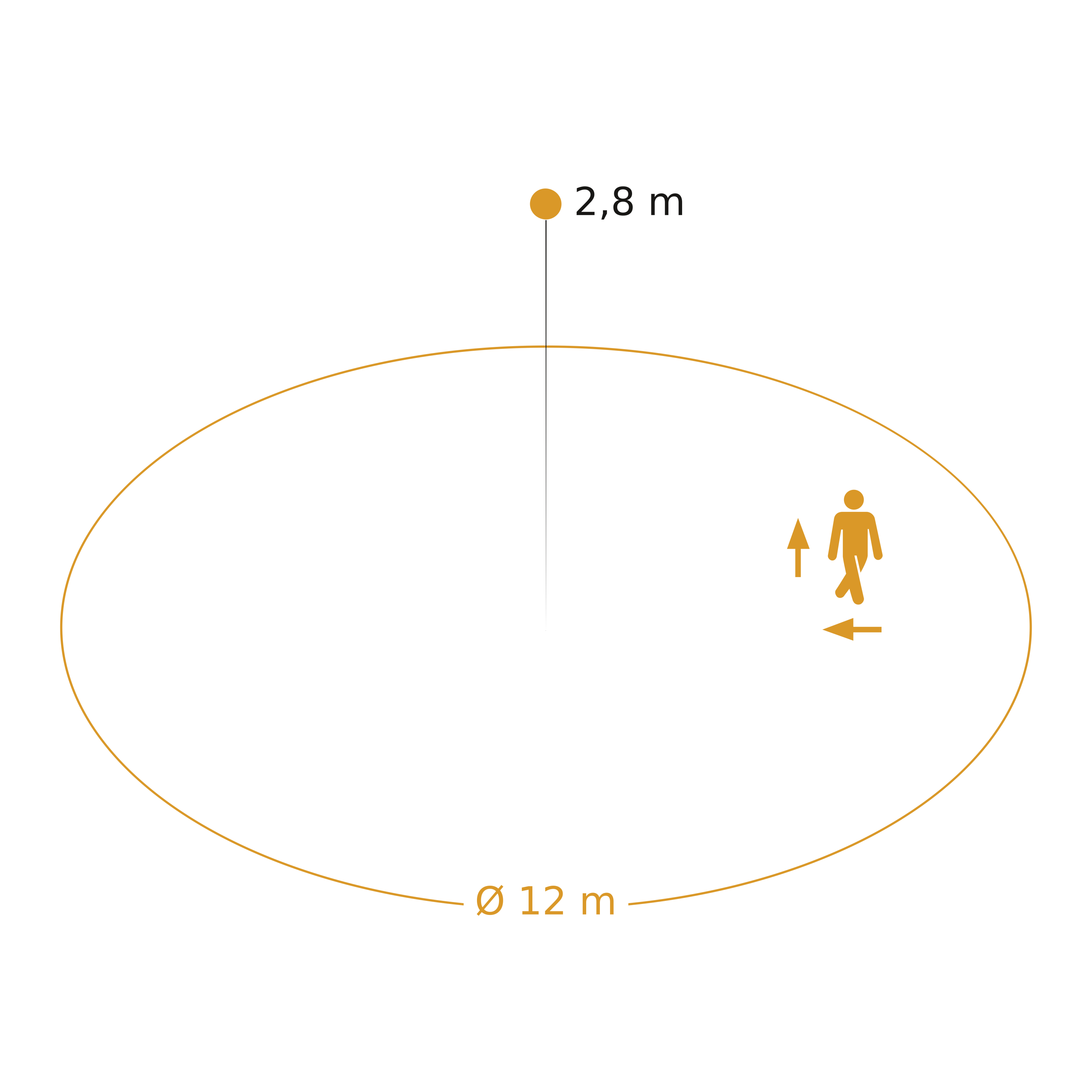

Area di rilevamento del sensore

Schema elettrico 1

Schema elettrico Master

Schema elettrico 2

Schema elettrico Master-Slave collegamento in rete
