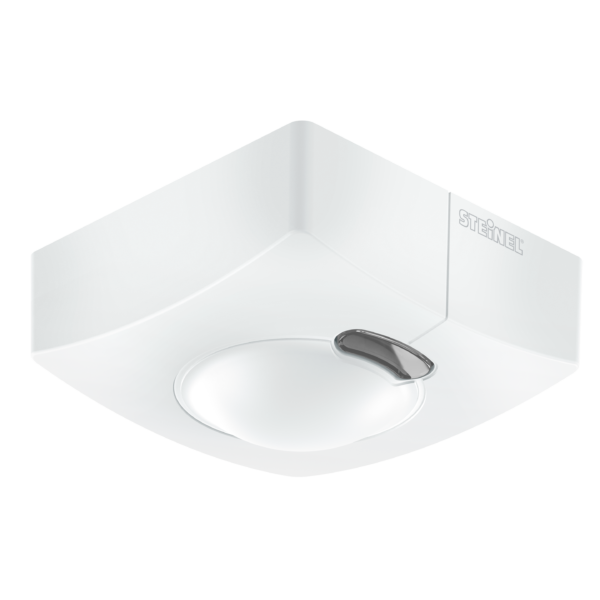

Nevalux HF 3360 COM1 - Aufputz eckig

ELDAS®-Nr 535 940 460

EAN-Nr. 4007841 011734

Dieses Produkt wird durch ein Nachfolgeprodukt ersetzt.

Zum Nachfolgeprodukt · HF 360-2 COM1 - Aufputz (064440)

Der lässt sich durch nichts aufhalten. Hochfrequenz-Bewegungsmelder HF 3360, ideal für Kellergänge, Treppenhäuser, Parkhäuser, Montagehöhe 2,8 m Höhe, 360° Erfassung, Reichweite 1 – 8 m (radial), temperaturunabhängige Erfassung, HF-Sensortechnik durchdringt auch Glas, Holz und Leichtbauwände, starkes Relais sorgt für hohe Schaltleistung. Erhältlich jeweils in runder und eckiger Aufputz- und Unterputz-Ausführung.

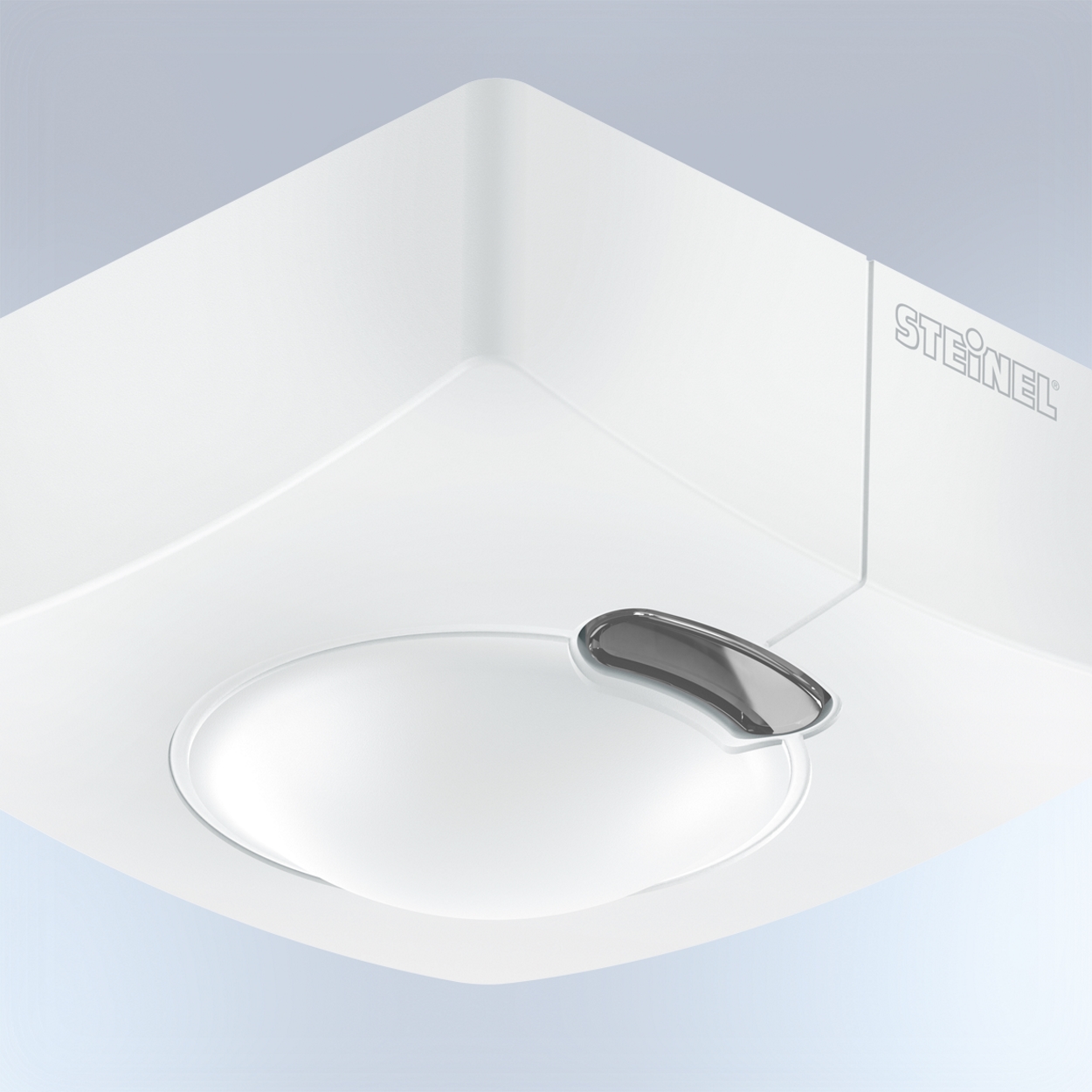

UV-beständiger Kunststoff
Grosser Anschlussraum

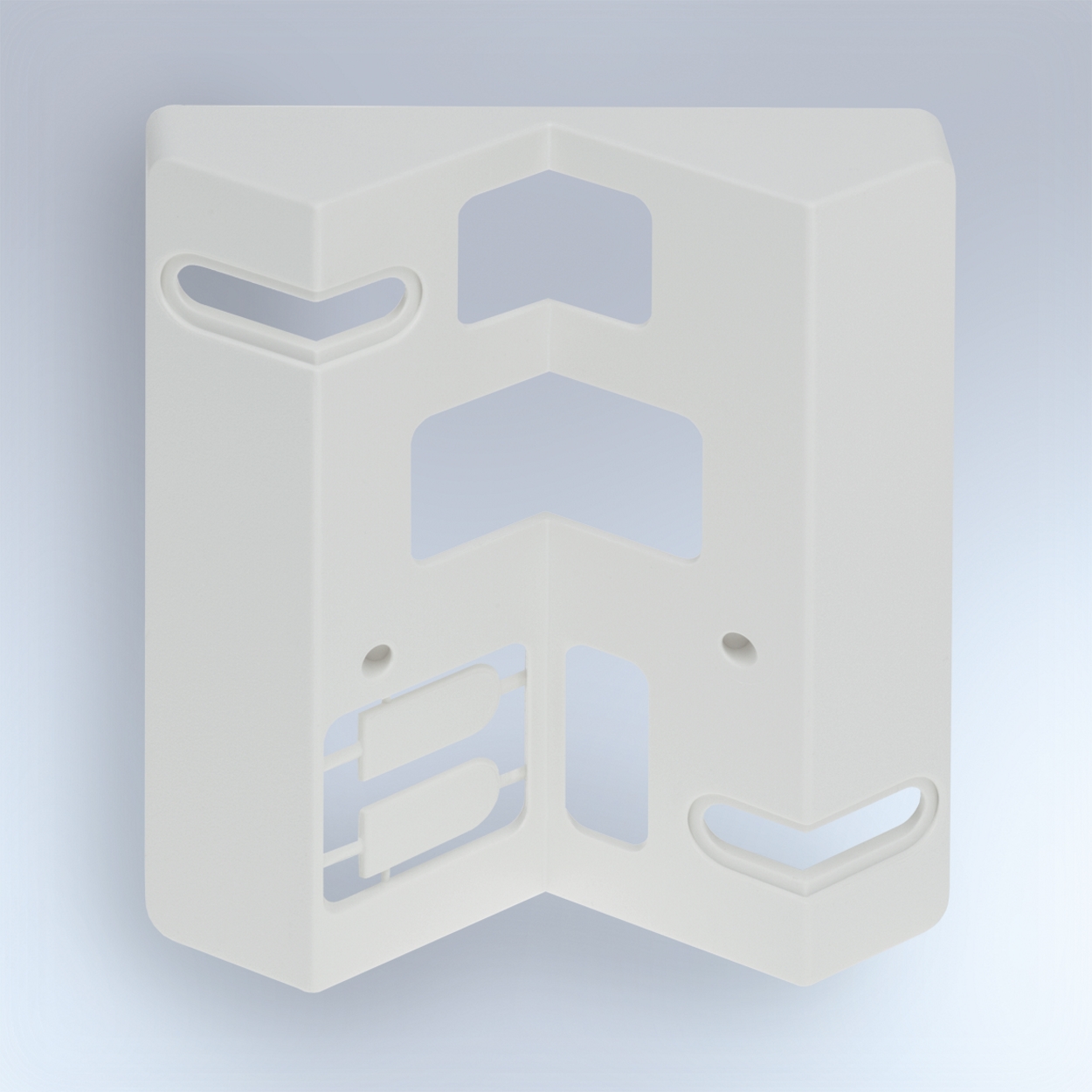

Optionaler Eckwandhalter
Optionale Fernbedienungen

Identifikation

Ausführung Bewegungsmelder

Abmessungen

Abmessungen L × B × H 52 x 95 x 95 mm

Elektrik

Netzanschluss 220 – 240 V / 50 – 60 Hz

Leistung 2000 W

Schaltausgang 1 ohmsch 2000 W

Leuchtstofflampen EVG 1500 W

Leuchtstofflampen unkompensiert 1000 VA

Leuchtstofflampen reihenkompensiert 400 VA

Leuchtstofflampen parallelkompensiert 400 VA

Schaltausgang 1 Niedervolt-Halogenlampen 2000 VA

LED-Lampen < 2 W 100 W

LED-Lampen > 2 W < 8 W 300 W

LED-Lampen > 8 W 600 W

Kapazitive Belastung in µF 176 µF

Schaltausgang 1 Anzahl LED/Leuchtstofflampen 8 stk.

Sensorik

Montagehöhe max. 4,00 m

Sensortechnologie Hochfrequenz

Sendeleistung < 1 mW

HF-Technik 5,8 GHz

Erfassung ggf. durch Glas, Holz und Leichtbauwände

Erfassungswinkel 360 °

Öffnungswinkel 180 °

Unterkriechschutz Ja

Segmentweise Ausblendung Nein

Elektronische Skalierbarkeit Ja

Mechanische Skalierbarkeit Nein

Reichweite radial Ø 8 m (50 m²)

Reichweite tangential Ø 8 m (50 m²)

Montagehöhe 2,00 – 4,00 m

Optimale Montagehöhe 2,8 m

Vernetzung

Vernetzung Ja

Art der Vernetzung Master/Master

Vernetzung via Kabel

Lichttechnik

Softlichtstart Nein

Dauerlicht schaltbar, 4 h

Konstantlichtregelung Nein

Einstellungen

Dämmerungsschalter Ja

Dämmerungseinstellung 2 – 1000 lx

Zeiteinstellung 5 s – 15 Min.

Grundlichtfunktion Nein

Hauptlicht einstellbar Nein

Funktionen Normal- / Testbetrieb\nManuell ON / ON-OFF

Einstellungen via Fernbedienung\nPotis\nSmart Remote

Mit Fernbedienung Nein

Dämmerungseinstellung Teach Ja

Gehäuse & Material

Schutzart IP54

Umgebungstemperatur -20 – 50 °C

Montageort Decke Ecke Wand

Anwendung Ort Innenbereich

Montageart Aufputz

Werkstoff Kunststoff

Anwendung Raum Funktionsraum / Nebenraum Innenbereich Parkhaus / Tiefgarage Treppenhaus WC / Waschraum

Farbe Weiss

Farbe RAL 9003

Lieferumfang & Garantie

Herstellergarantie 5 Jahre

Inkl. Eckwandhalter Nein

Technische Zeichnung

Sensorerfassungsbereich

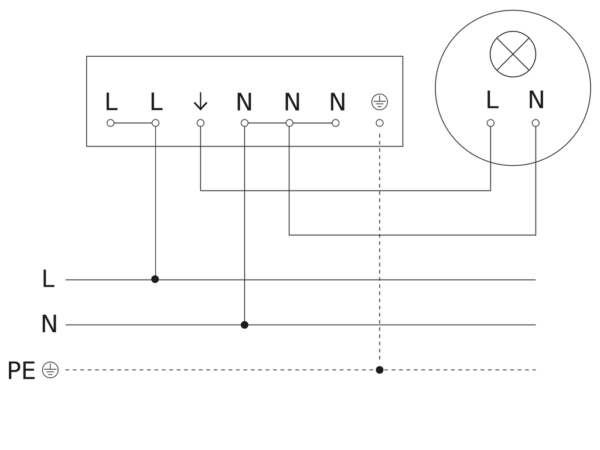

Schaltplan 1

Schaltplan Master

Schaltplan 2

Schaltplan Master-Slave Vernetzung

Produktdatenblatt Bedienungsanleitung Konformitätserklärung
