Steinel IS 3180 DALI-2 APC - Unterputz eckig

ELDAS®-Nr 535 942 508

EAN-Nr. 4007841 055738

Auslaufartikel

Dieses Produkt läuft aus und ist nur noch solange Vorrat verfügbar. Ein Nachfolgeprodukt ist bisher nicht angekündigt.

Preis: Bitte einloggen, um Preise zu sehen

Diese Sensoren sind genau richtig, wenn es um den Schutz und die Sicherheit rund um Industrie- und Gewerbeanlagen geht. Weitsichtige Aufpasser, die bei jeder Bewegung sofort schalten, sind daher wichtig. Der IS 3180 ist dafür genau der Richtige. Mit Top-Komponenten wie zwei präzisen Pyro-Sensoren und Multilinse, die modular montierbar ist, überwacht er Flächen von gut 500 m2 nahezu lückenlos. Der Sensor, der alles vereint, was für Installateure und Sicherheitsverantwortliche wichtig ist. (IP20)

Identifikation

Ausführung Bewegungsmelder

Abmessungen

Abmessungen L × B × H 78 x 94 x 94 mm

Elektrik

Netzanschluss 220 – 240 V / 50 – 60 Hz

Steuerausgang DALI Broadcast 1x30 EVG´s

Sensorik

Montagehöhe max. 2,50 m

Sensortechnologie Passiv Infrarot

Erfassungswinkel 180 °

Öffnungswinkel 90 °

Unterkriechschutz Ja

Segmentweise Ausblendung Ja

Elektronische Skalierbarkeit Nein

Mechanische Skalierbarkeit Nein

Reichweite radial r = 3 m (14 m²) / r = 4 m (25 m²)

Reichweite tangential r = 6 m (57 m²) / r = 20 m (628 m²)

Schaltzonen 448 Schaltzonen

Montagehöhe 1,80 – 2,50 m

Optimale Montagehöhe 2 m

Vernetzung

Vernetzung Ja

Art der Vernetzung Master/Slave

Vernetzung via Kabel

Lichttechnik

Softlichtstart Ja

Dauerlicht schaltbar, 4 h

Konstantlichtregelung Ja

Einstellungen

Dämmerungsschalter Ja

Dämmerungseinstellung 2 – 1000 lx

Zeiteinstellung 5 s – 15 Min.

Grundlichtfunktion Ja

Grundlichtfunktion Zeit 1-30 Min. Ganze Nacht

Hauptlicht einstellbar 50 - 100 %

Funktionen Normal- / Testbetrieb Manuell ON / ON-OFF Konstantlichtregelung ON-OFF

Einstellungen via Fernbedienung Potis Smart Remote

Mit Fernbedienung Nein

Dämmerungseinstellung Teach Ja

Grundlichtfunktion in Prozent 10 – 50 %

Grundlichtfunktion Prozent von 10 %

Gehäuse & Material

Schutzart IP20

Umgebungstemperatur von -20 bis 50 °C

Montageort Ecke Wand

Anwendung Ort Aussenbereich Innenbereich

Montageart Unterputz

Werkstoff Kunststoff

Anwendung Raum Aussenbereich Flur / Gang Funktionsraum / Nebenraum Hof & Einfahrt Innenbereich Parkhaus / Tiefgarage Rund ums Haus Treppenhaus

Farbe Weiss

Farbe RAL 9003

Lieferumfang & Garantie

Herstellergarantie 5 Jahre

Inkl. Eckwandhalter Nein

Zertifikate & EPREL

Ausweise/Zertifikate DALI-2

UV-beständiger Kunststoff

Optionale Fernbedienungen

Technische Zeichnung

Sensorerfassungsbereich

Schaltplan 1

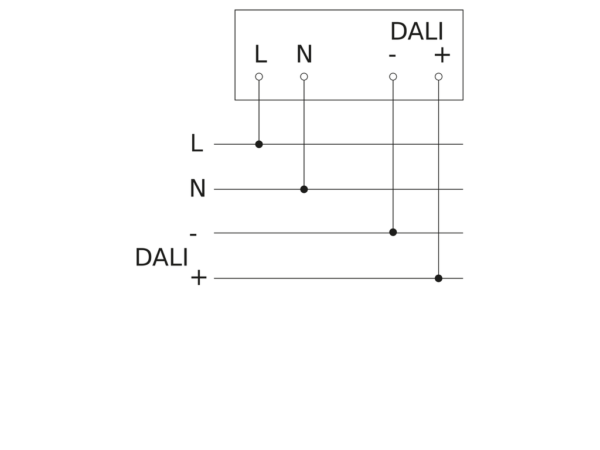

Schaltplan Master

Schaltplan 2

Schaltplan Vernetzung DALI-2 APC mit DALI-2 IPD

Produktdatenblatt Bedienungsanleitung Konformitätserklärung

Schwarze Blende für IR-Sensoren Unterputz eckig

Art.-Nr. 056728
