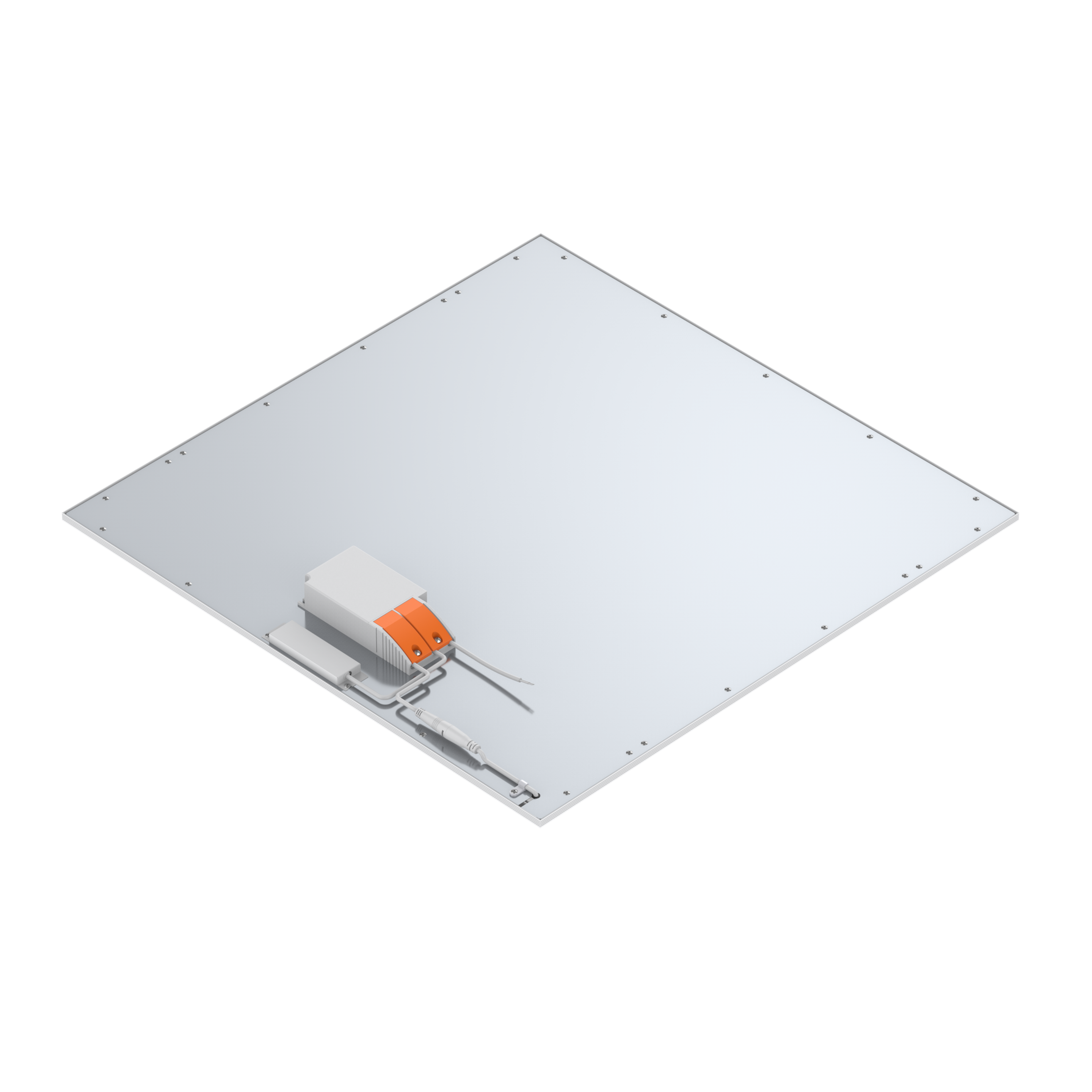

nevalux anele connect C620

Einbau-Panel für Büros und Schulen. Sehr flach, blendarm, mit Präsenzmelder.

Produktcode 221635

Auslaufartikel

Dieses Produkt läuft aus und ist nur noch solange Vorrat verfügbar. Ein Nachfolgeprodukt ist bisher nicht angekündigt.

Preis: Bitte einloggen, um Preise zu sehen

Abmessungen L × B × H

595 x 595 x 8.5 mm (Einbautiefe: 40 mm) 620 x 620 x 8.5 mm (Einbautiefe: 40 mm)

Steuerungstechnik

Dali-Leuchte Smartlink Connect

Für den universellen Einsatz zur Beleuchtung von Büros, Schulen, Verkehrszonen etc.
Wahlweise als intelligente Connect- oder als konventionelle DALI-Variante
Connect-Variante mit Präsenzmelder und leistungsfähiger IoT-Lichtsteuerung für Beleuchtungsprojekte der nächsten Generation (Schwarmfunktion, Gruppenbildung, Putzlicht etc.)
Mikroprismatischer Diffusor für bestmögliche Entblendung
Varianten mit 595 und 620 mm Länge verfügbar
Aufputz-Gehäuse und Einbaufedern für abgehängte Decken als Zubehör erhältlich
Gehäuse Aluminium Weiss

Varianten

Ausführung 620 mm

Lichtstrom 3960 lm

Elektrik

Netzanschluss 230 V / 50 – 60 Hz

Leistung 33 W

Austauschbares Betriebsgerät Ja

Art der Verdrahtung geeignet für Durchgangsverdrahtung

Sensorik

Sensortechnologie Passiv Infrarot

Mit Bewegungsmelder Ja

Erfassungswinkel 360 °

Reichweite radial 4 x 4 m (16 m²)

Reichweite tangential 6 x 6 m (36 m²)

Montagehöhe < 10 m

Reichweite Präsenz 4 x 4 m (16 m²)

Mit Lichtsensor Ja

Vernetzung

Mit Funk-Netzwerksteuerung Ja

Funkvernetzung via BT SIG Mesh

Lichttechnik

Farbtemperatur 4000 K

Farbabweichung LED SDCM3

Farbwiedergabeindex 80 - 89

Leuchtmittel LED

Lichtstrom 3960 lm

Ausstrahlungswinkel 90°

Leuchtenlichtausbeute 120 lm/W

Entblendungswert UGR < 19

Lebensdauer

Lebensdauer LED (25 °C) 50000 h

Einstellungen

Dimmung DALI Ja

Mit Notlicht Nein

Geeignet für Lichtbandkonfiguration Nein

Mit programmgeregelter Lichtsteuerung Ja

Gehäuse & Material

Schutzart IP20

Schutzklasse I

Umgebungstemperatur -20...+45 °C

Werkstoff des Gehäuses Aluminium

Werkstoff der Abdeckung Acrylglas mikroprismatisch

Montageart Deckeneinbau

Farbe Weiss

Lieferumfang & Garantie

Herstellergarantie 5 Jahre

Zertifikate & EPREL

EPREL Energieeffizienzklasse E

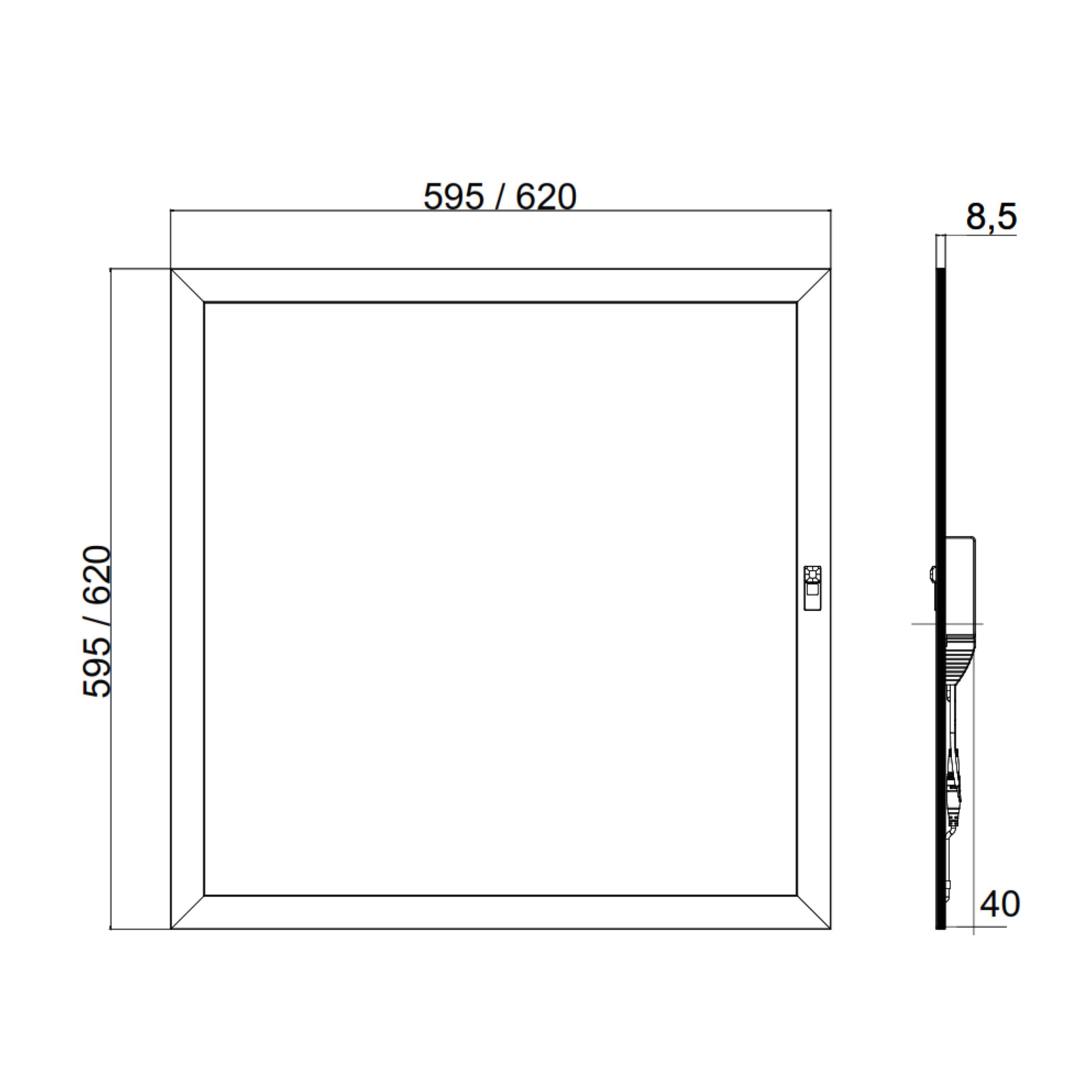

Technische Zeichnung

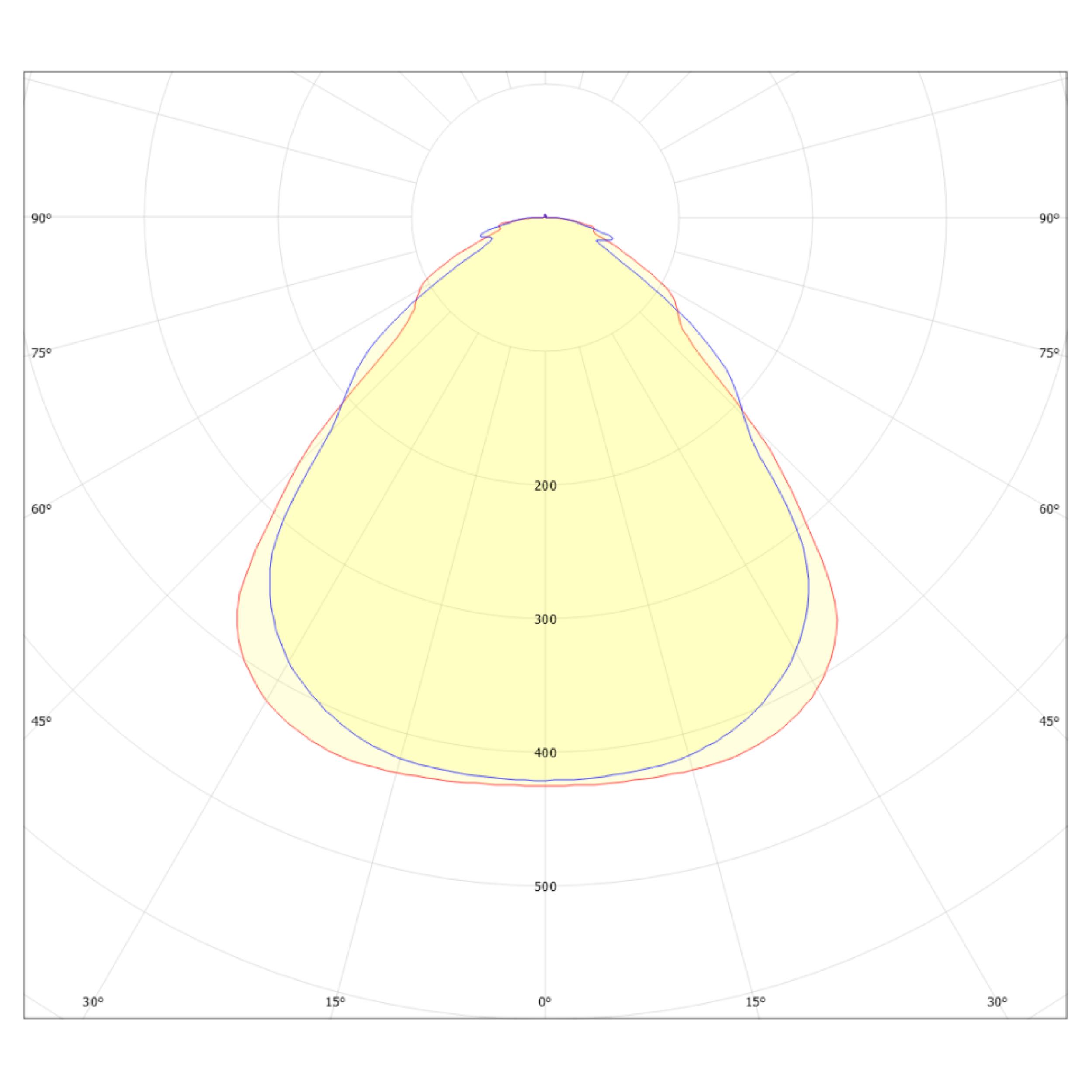

Lichtverteilungskurve

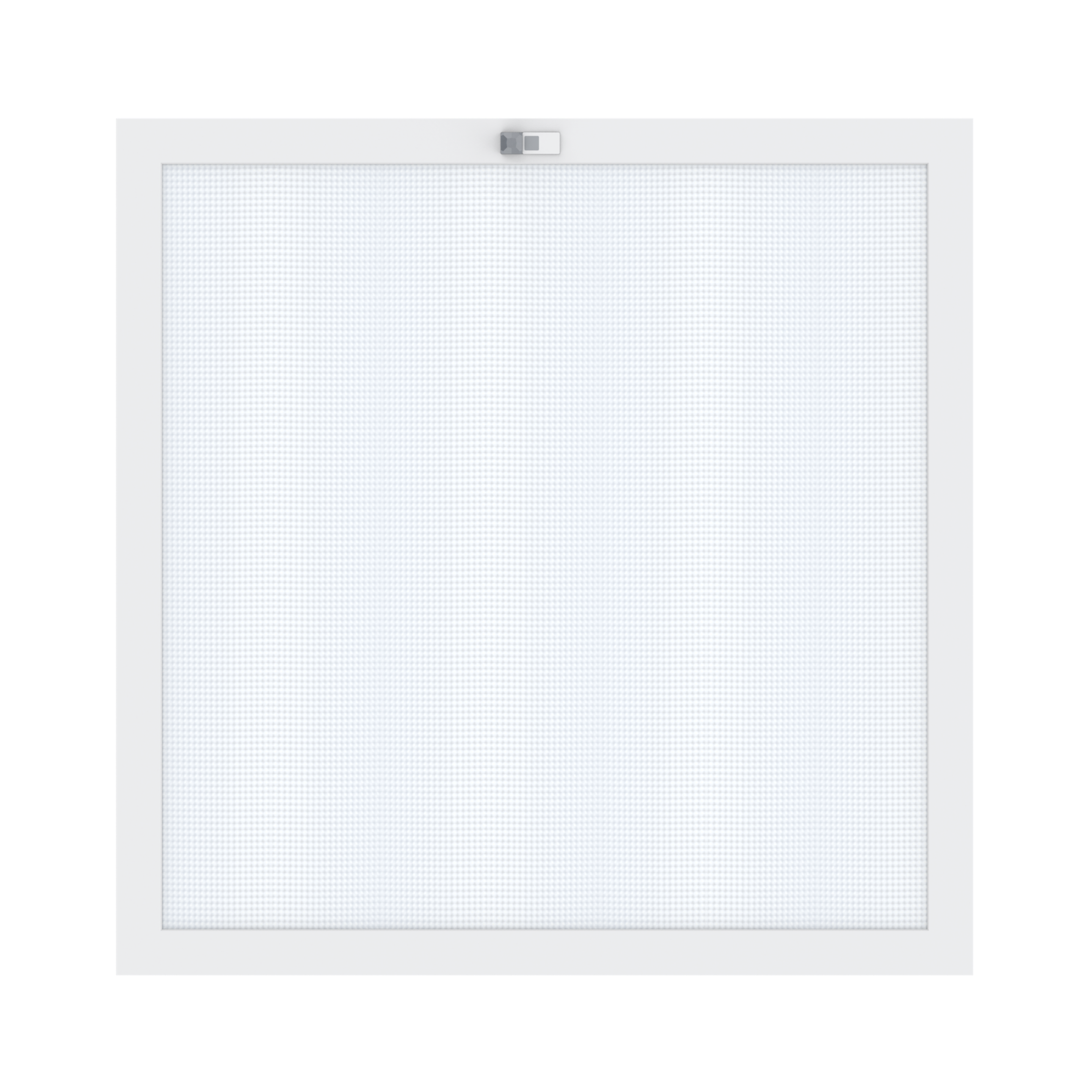

Sensorerfassungsbereich

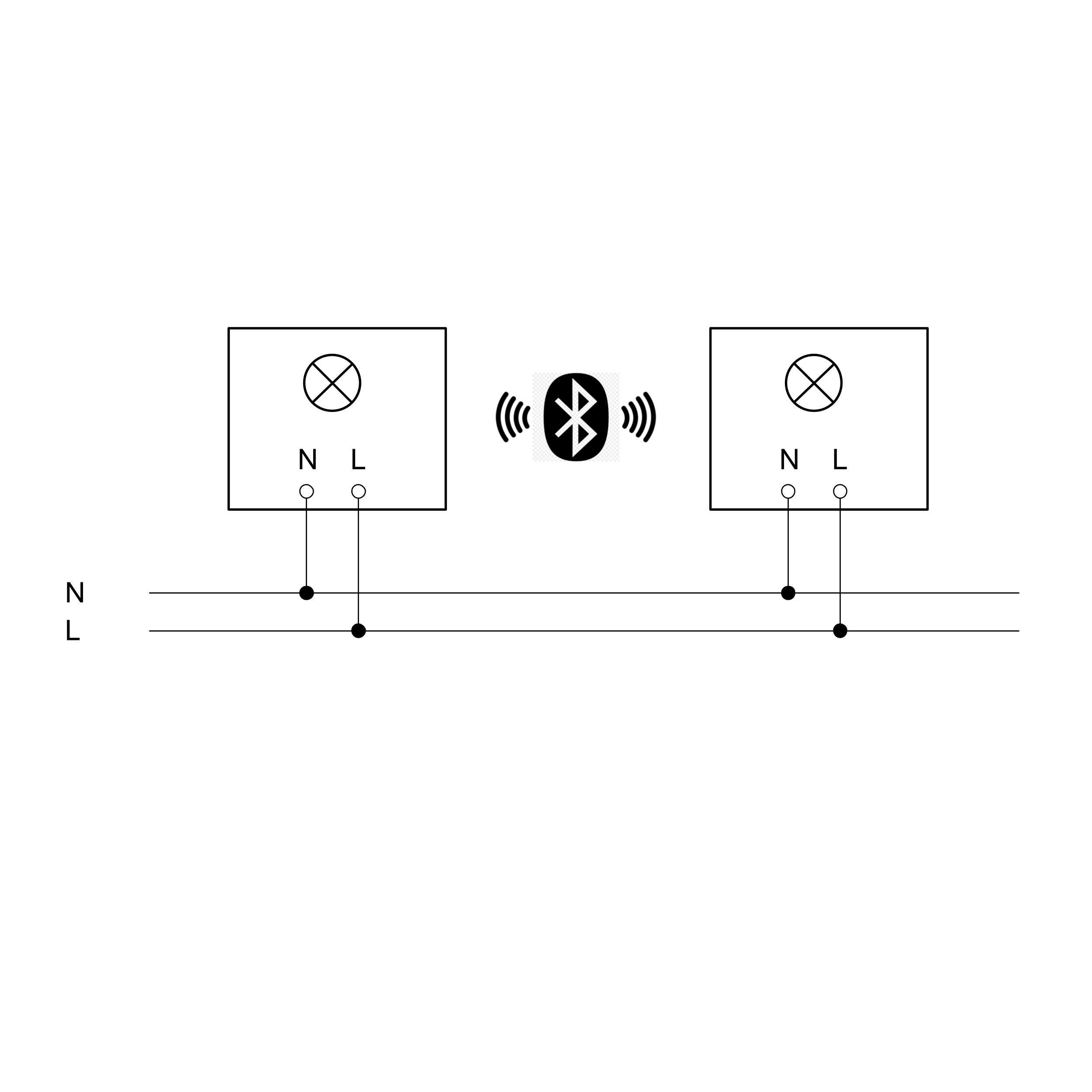

Schaltplan 1

Schaltplan Vernetzung Funk

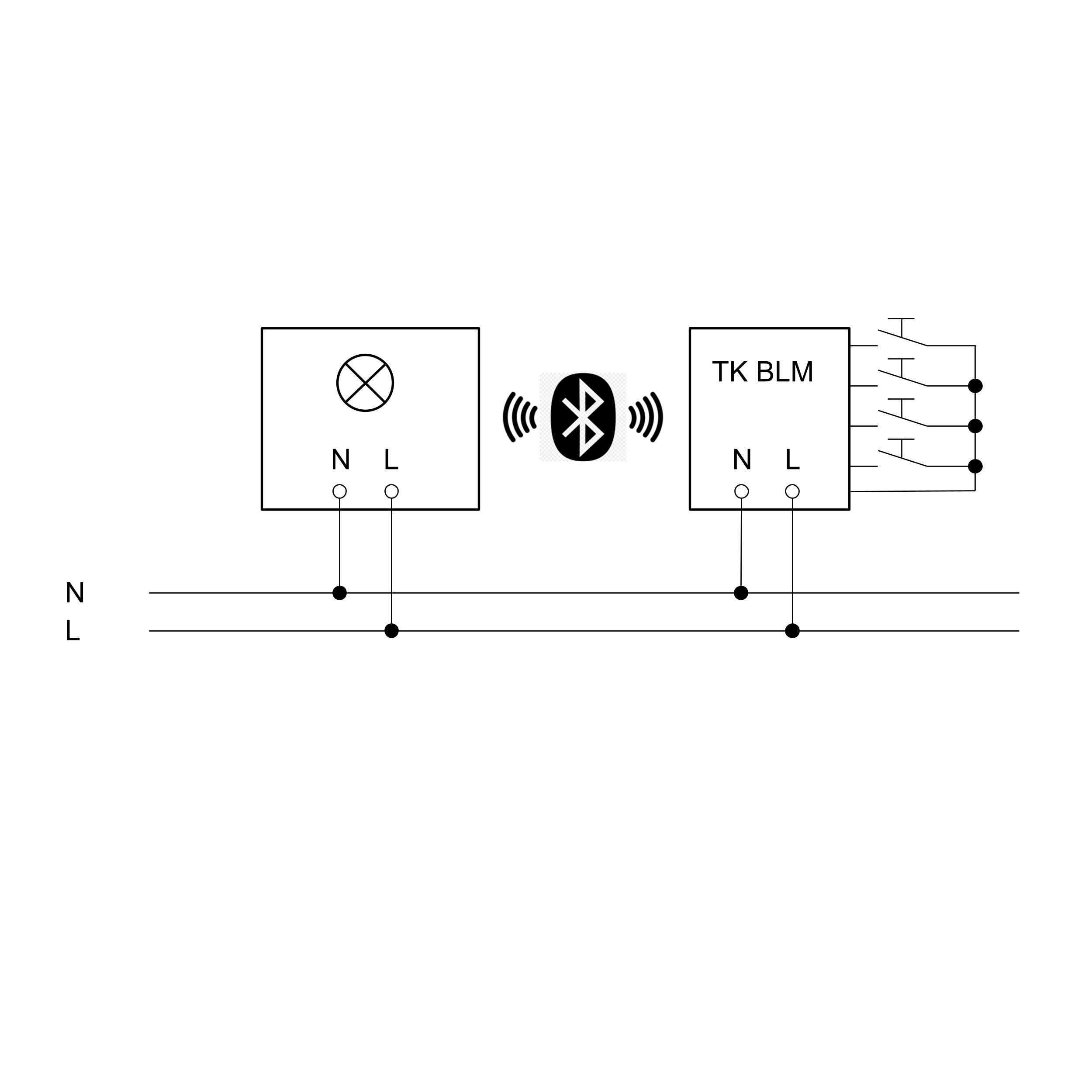

Schaltplan 2

Schaltplan Tasterkoppler

Produktdatenblatt Bedienungsanleitung LDT-Datei (Lichtverteilung)
