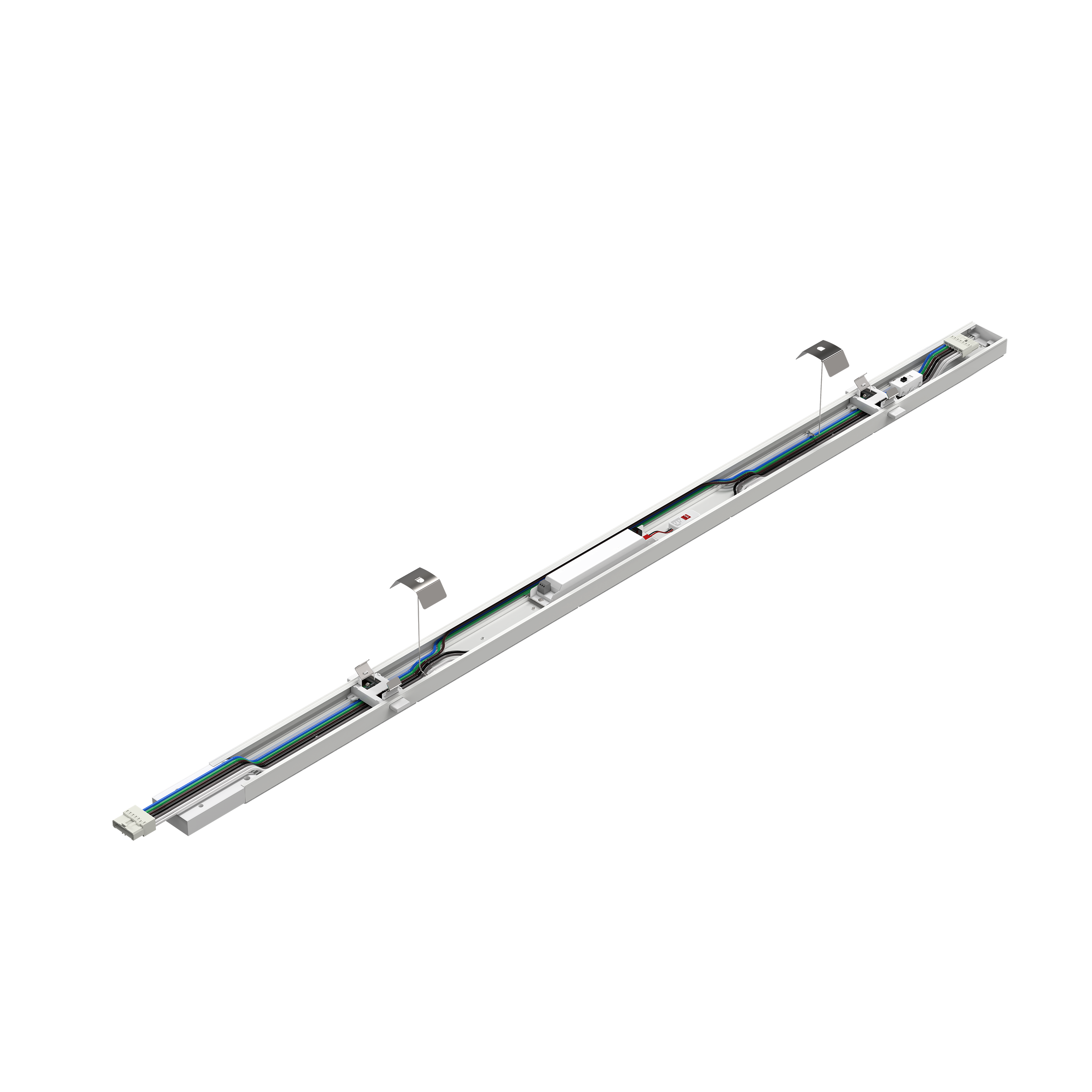

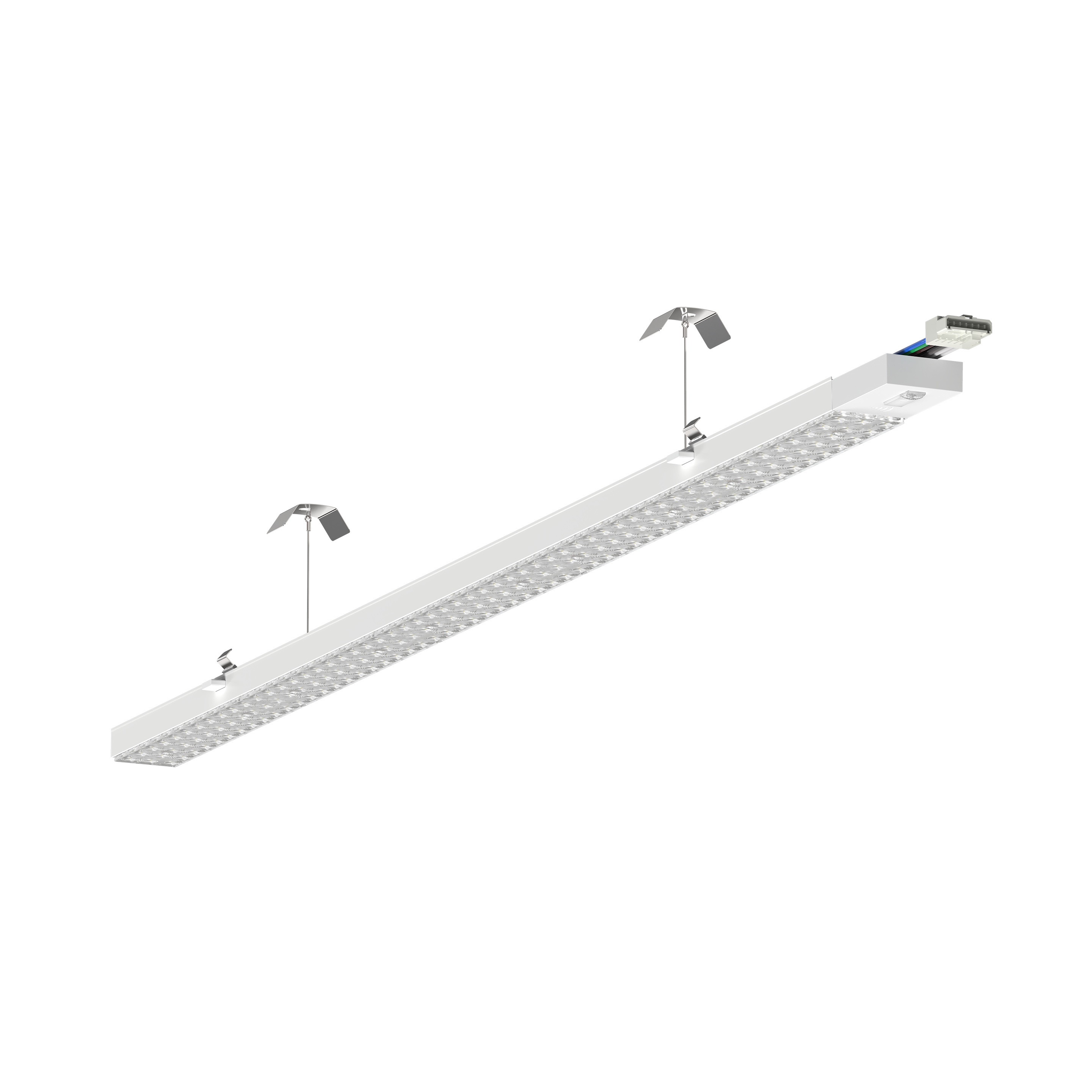

nevalux asali connect B1500 4K UGR19

LED-Einsatz für alte T5/T8-Lichtbänder. Passt auf die meisten Systeme, als DALI- oder Connect-Version.

Produktcode 221608

Preis: Bitte einloggen, um Preise zu sehen

Steuerungstechnik

Dali-Leuchte Smartlink Connect

Abstrahlwinkel

90° 120°

Der universelle Lichtbandeinsatz asali von nevalux ist für die professionelle Sanierung von bestehenden Lichtbändern mit T5- bzw. T8-Leuchtstoffröhren konzipiert. Die Leuchte nutzt die bestehende Tragschieneninstallation. Alte Lichtmodule können einfach, schnell und werkzeuglos gegen neue Module getauscht werden. Der Einsatz passt auf die meisten am Markt verfügbaren Lichtband-Systeme. Die intelligenten Einsatz-Varianten asali Connect verfügen über eine fest eingebaute Präsenz- und Helligkeits-Sensorik in Verbindung mit einer Bluetooth-Vernetzung. Dadurch ergibt sich ein leistungsfähiges Lichtmanagement-System sowie eine uneingeschränkte Flexibilität bei der Lichtgruppen-Bildung. Die zusätzlich zur LED-Technologie erzielten Einsparungen sind beträchtlich und ermöglichen die Beanspruchung von Fördergeldern.

Universeller Leuchten-Einsatz für die professionelle Sanierung von Lichtbändern mit T5- bzw. T8-Leuchtstoffröhren
Passt auf die meisten am Markt verfügbaren Lichtband-Systeme
Wahlweise als intelligente Connect-Version oder als konventionelle DALI-Leuchte
Bis zu 95% Energieeinsparung mit Connect-Leuchten dank Konstantlichtregelung und Präsenzerfassung
5-polige Durchgangsverdrahtung mit Phasenwahlschalter
Sehr hohe Leuchteneffizienz mit ca. 160 Lumen pro Watt
Auch als Bürovariante mit UGR <19 lieferbar

Varianten

Lichtstrom 5024 lm

Abmessungen

Abmessungen L × B × H 1528 x 64.7 x 30 mm

Elektrik

Netzanschluss 230 V / 50 – 60 Hz

Leistung 32 W

Austauschbares Betriebsgerät Ja

Art der Verdrahtung mit Durchgangsverdrahtung

LED Nennstrom 150 mA

Maximale Anzahl Leuchten an Leitungsschutzschalter C10: 12x, C13: 15x, C16: 19x, C20: 24x, B10: 7x , B13: 9x, B16: 11x, B20: 14x

Sensorik

Sensortechnologie Passiv Infrarot

Mit Bewegungsmelder Ja

Erfassungswinkel 360 °

Reichweite radial 4 x 4 m (16 m²)

Reichweite tangential 6 x 6 m (36 m²)

Montagehöhe < 10 m

Reichweite Präsenz 4 x 4 m (16 m²)

Mit Lichtsensor Ja

Vernetzung

Mit Funk-Netzwerksteuerung Ja

Funkvernetzung via BT SIG Mesh

Lichttechnik

Farbtemperatur 4000 K

Farbabweichung LED SDCM3

Farbwiedergabeindex 80 - 89

Leuchtmittel LED

Lichtstrom 5024 lm

Ausstrahlungswinkel 90°

Leuchtenlichtausbeute 157 lm/W

Entblendungswert UGR < 19

Lebensdauer

Lebensdauer LED (25 °C) 50000 h

Einstellungen

Dimmung DALI Ja

Mit Notlicht Nein

Geeignet für Lichtbandkonfiguration Ja

Mit programmgeregelter Lichtsteuerung Ja

Gehäuse & Material

Schutzart IP40

Schutzklasse I

Umgebungstemperatur -20...+45 °C

Werkstoff des Gehäuses Aluminium

Werkstoff der Abdeckung Linse transparent

Montageart Einsatz in Lichtband

Farbe Weiss

Lieferumfang & Garantie

Herstellergarantie 5 Jahre

Zertifikate & EPREL

EPREL Energieeffizienzklasse C

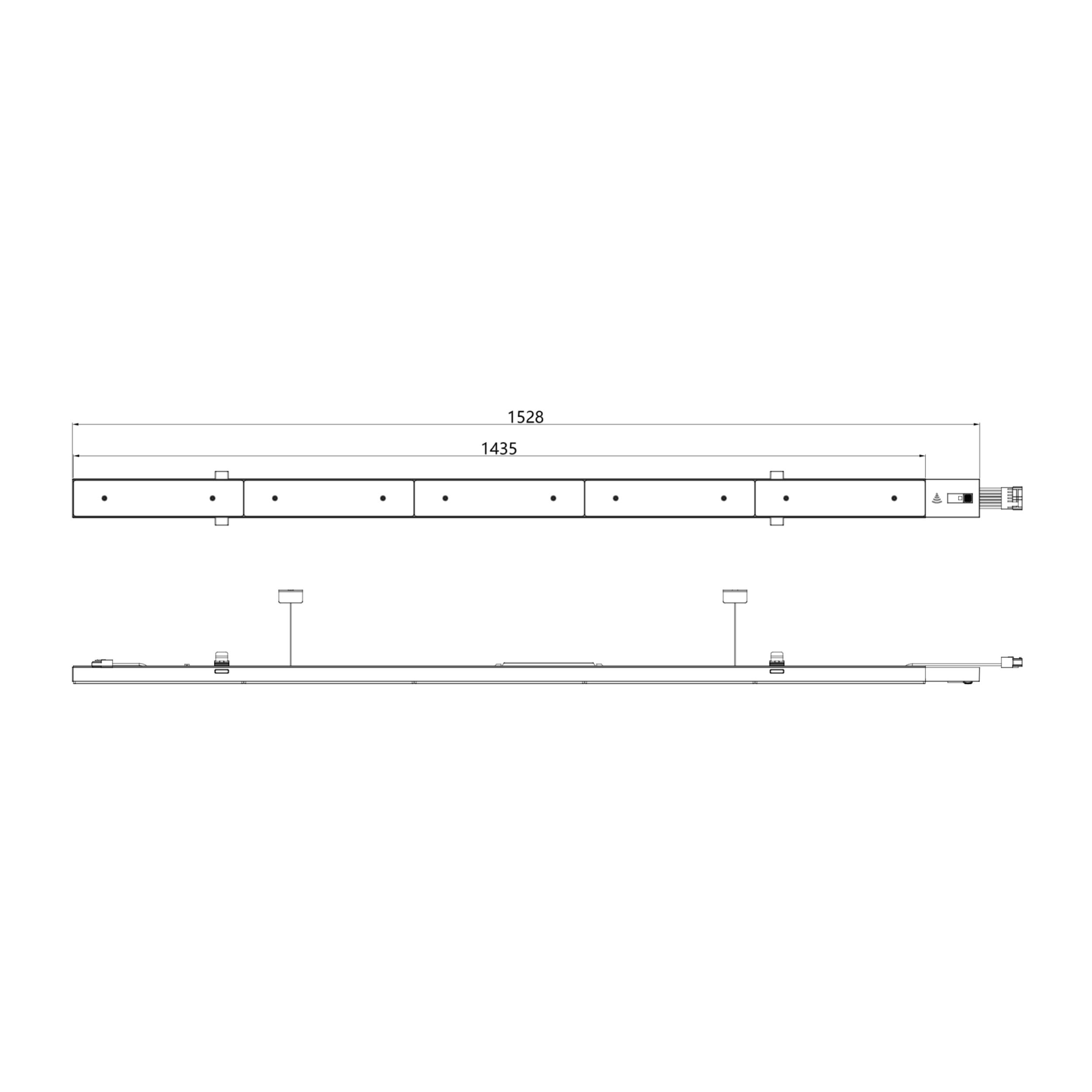

Technische Zeichnung

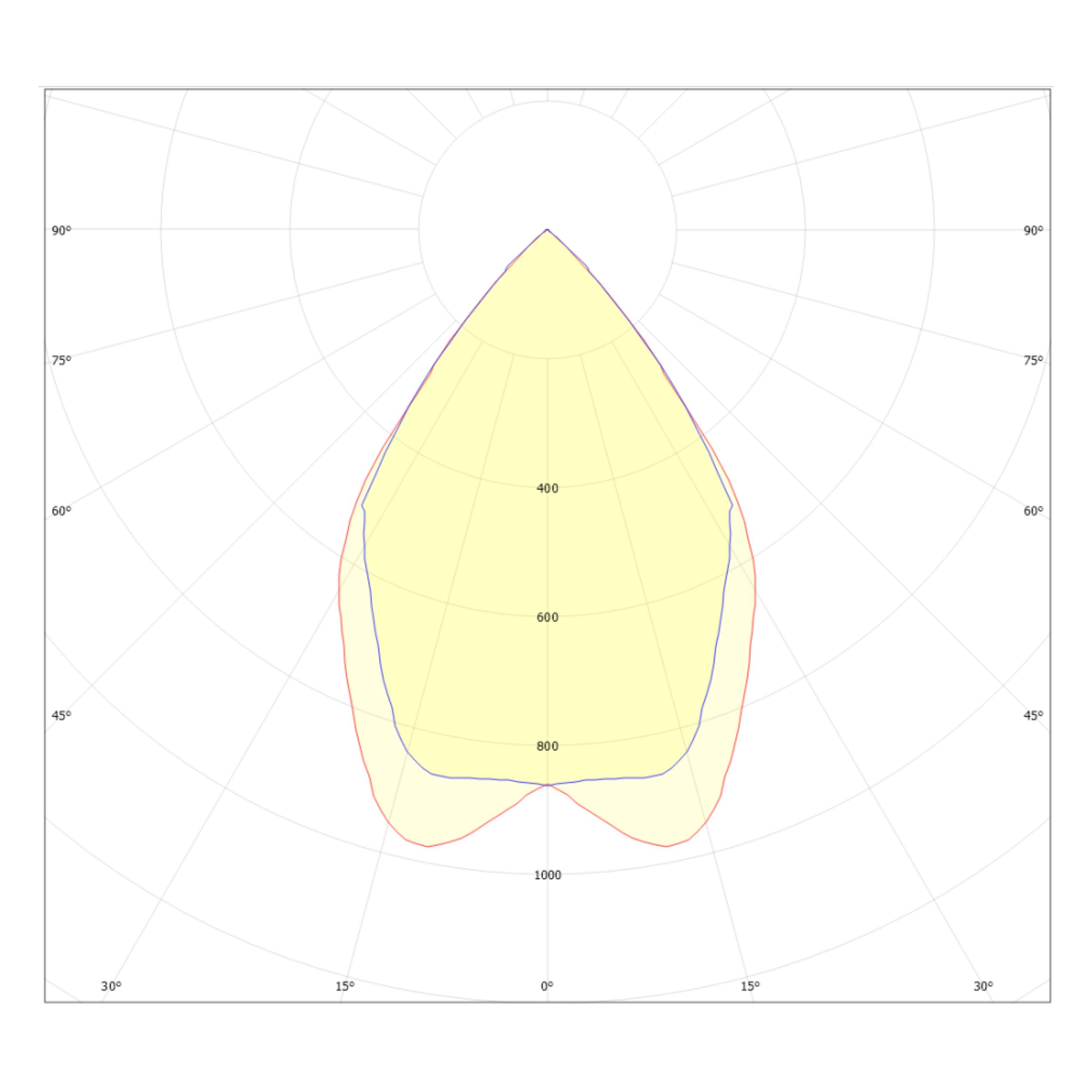

Lichtverteilungskurve

Sensorerfassungsbereich

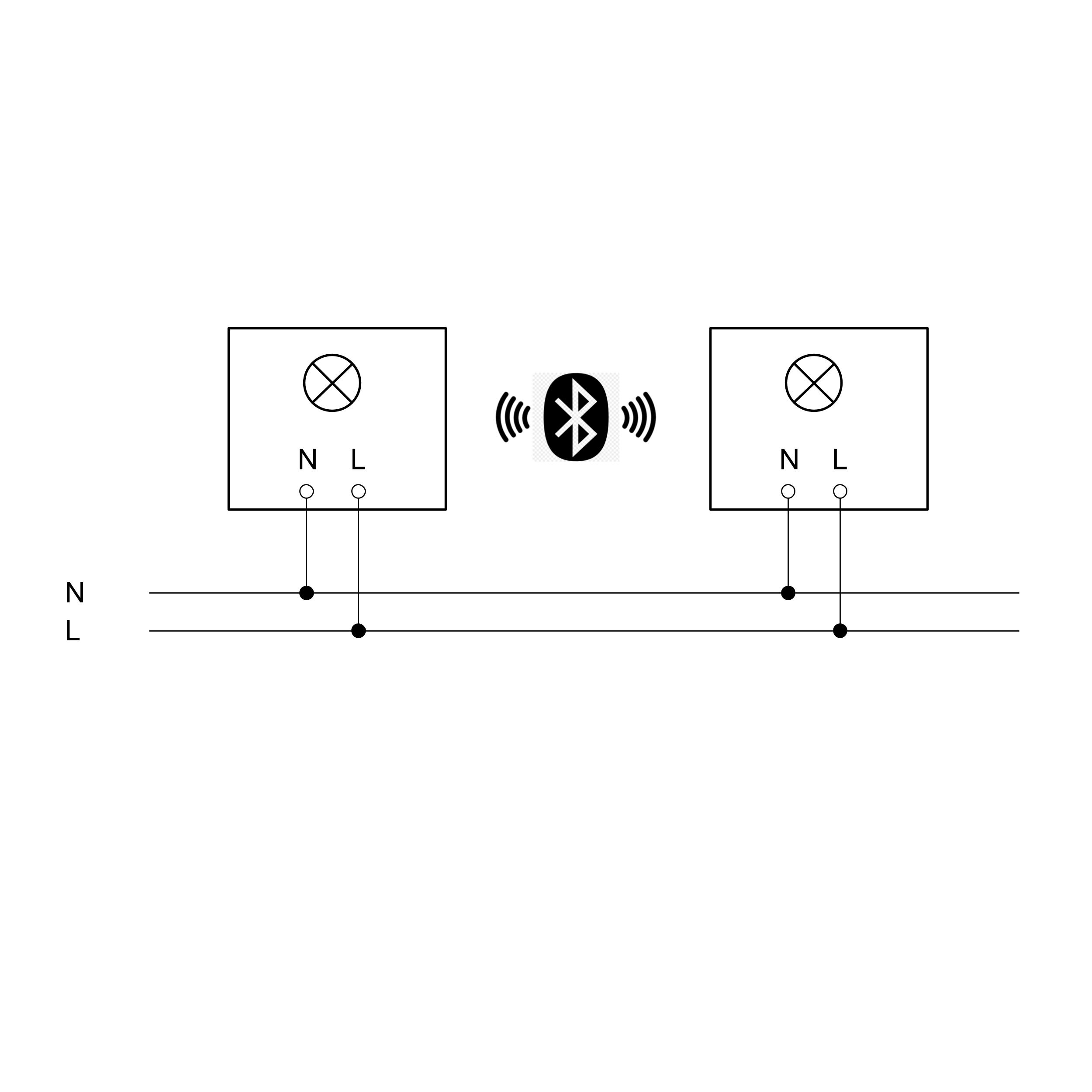

Schaltplan 1

Schaltplan Vernetzung Funk

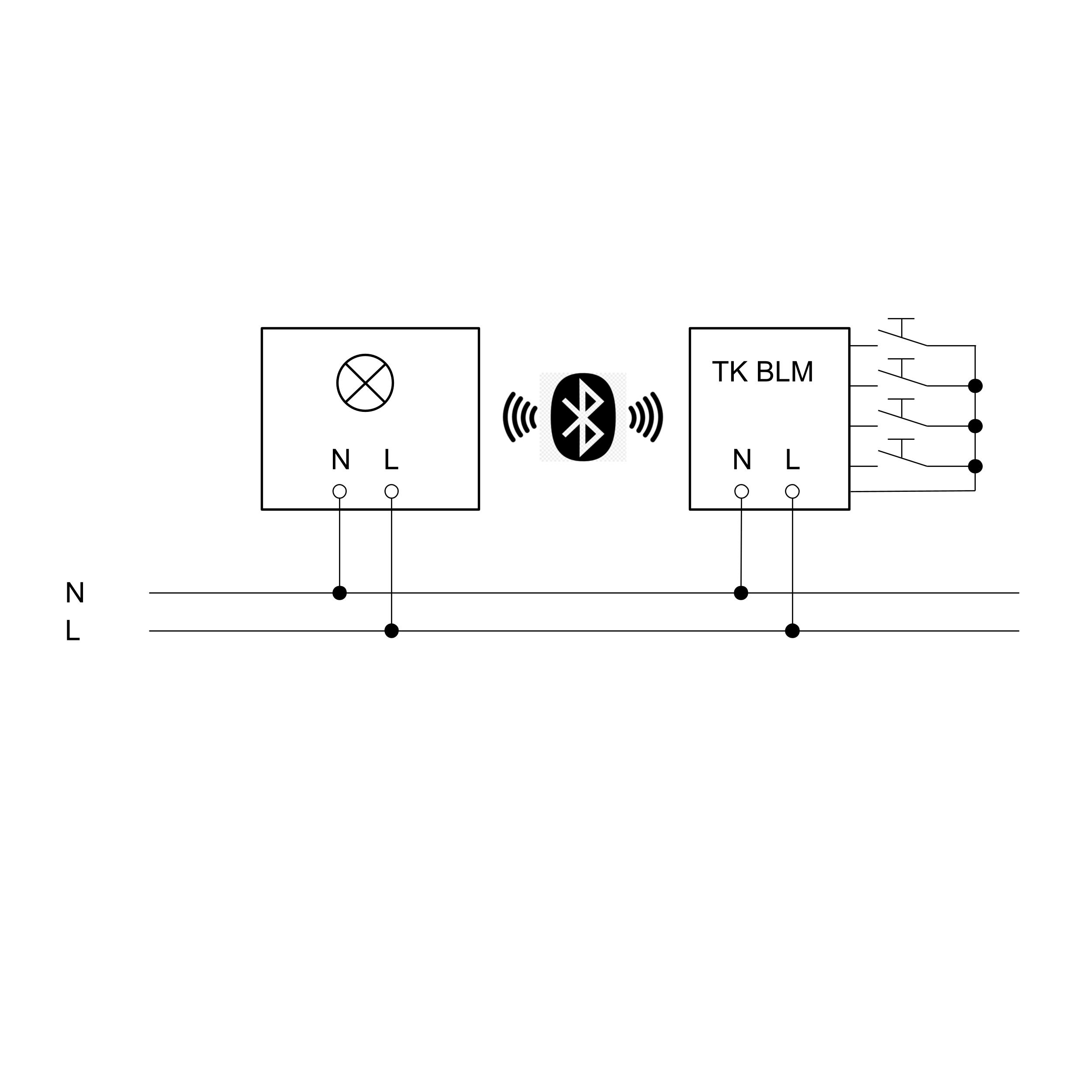

Schaltplan 2

Schaltplan Tasterkoppler

Produktdatenblatt Bedienungsanleitung LDT-Datei (Lichtverteilung)
