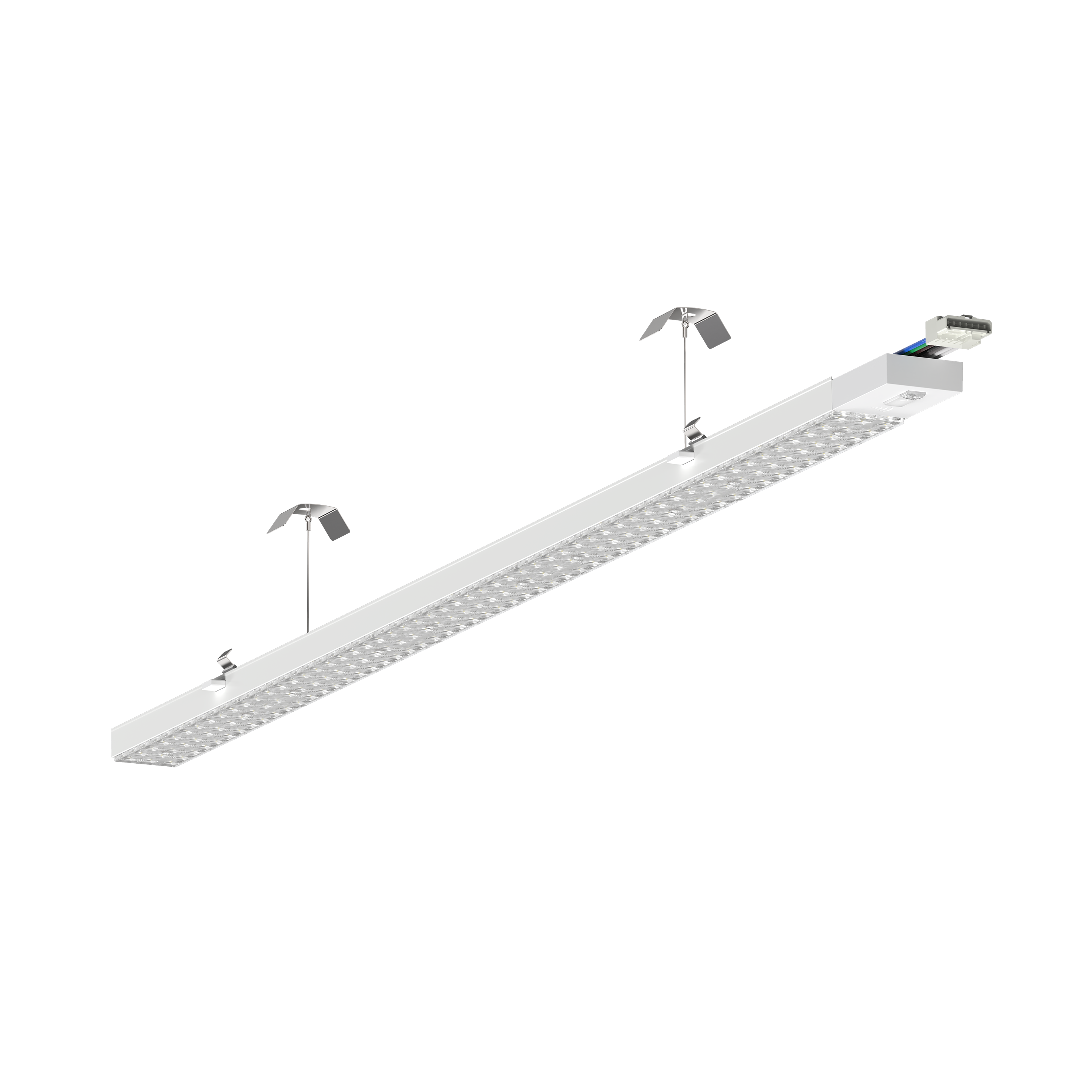

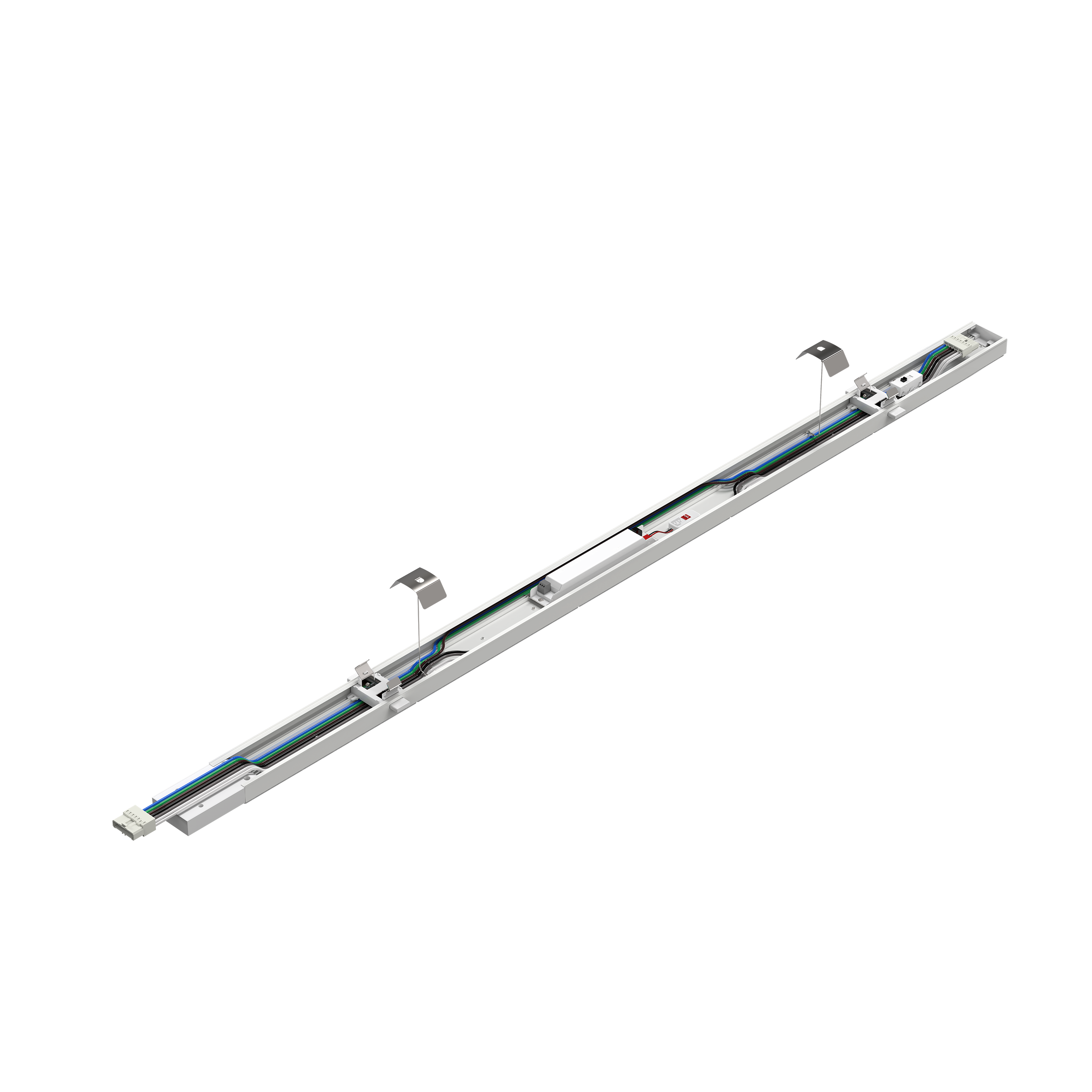

Nevalux asali connect B1500 4K 120

Produktcode 221580

Preis: Bitte einloggen, um Preise zu sehen

Intelligenz

DALI ohne Intelligenz Connect inkl.Lichtsteuerung

Optik

120 Grad 90 Grad UGR 19

Der universelle Lichtbandeinsatz asali von nevalux ist für die professionelle Sanierung von bestehenden Lichtbändern mit T5- bzw. T8-Leuchtstoffröhren konzipiert. Die Leuchte nutzt die bestehende Tragschieneninstallation. Alte Lichtmodule können einfach, schnell und werkzeuglos gegen neue Module getauscht werden. Der Einsatz passt auf die meisten am Markt verfügbaren Lichtband-Systeme. Die intelligenten Einsatz-Varianten asali Connect verfügen über eine fest eingebaute Präsenz- und Helligkeits-Sensorik in Verbindung mit einer Bluetooth-Vernetzung. Dadurch ergibt sich ein leistungsfähiges Lichtmanagement-System sowie eine uneingeschränkte Flexibilität bei der Lichtgruppen-Bildung. Die zusätzlich zur LED-Technologie erzielten Einsparungen sind beträchtlich und ermöglichen die Beanspruchung von Fördergeldern.

Universeller Leuchten-Einsatz für die professionelle Sanierung von Lichtbändern mit T5- bzw. T8-Leuchtstoffröhren
Passt auf die meisten am Markt verfügbaren Lichtband-Systeme
Wahlweise als intelligente Connect-Version oder als konventionelle DALI-Leuchte
Bis zu 95% Energieeinsparung mit Connect-Leuchten dank Konstantlichtregelung und Präsenzerfassung
5-polige Durchgangsverdrahtung mit Phasenwahlschalter
Sehr hohe Leuchteneffizienz mit ca. 160 Lumen pro Watt
Auch als Bürovariante mit UGR <19 lieferbar

Varianten

Lichtstrom 10880 lm

Abmessungen

Abmessungen L × B × H 1528 x 64.7 x 30 mm

Elektrik

Netzanschluss 200...240 V / 50 – 60 Hz

Leistung 68 W

Austauschbares Betriebsgerät Ja

Art der Verdrahtung mit Durchgangsverdrahtung

LED Nennstrom 310 mA

Maximale Anzahl Leuchten an Leitungsschutzschalter C10: 12x, C13: 15x, C16: 19x, C20: 24x, B10: 7x , B13: 9x, B16: 11x, B20: 14x

Sensorik

Sensortechnologie Passiv Infrarot

Mit Bewegungsmelder Ja

Erfassungswinkel 360 °

Reichweite radial 4 x 4 m (16 m²)

Reichweite tangential 6 x 6 m (36 m²)

Montagehöhe < 10 m

Reichweite Präsenz 4 x 4 m (16 m²)

Mit Lichtsensor Ja

Vernetzung

Mit Funk-Netzwerksteuerung Ja

Lichttechnik

Farbtemperatur 4000 K

Farbabweichung LED SDCM3

Farbwiedergabeindex 80-89

Leuchtmittel LED

Lichtstrom 10880 lm

Ausstrahlungswinkel 120°

Leuchtenlichtausbeute 160 lm/W

Entblendungswert UGR < 26

Lebensdauer

Lebensdauer LED (25 °C) 50000 h

Einstellungen

Dimmung DALI Ja

Mit Notlicht Nein

Geeignet für Lichtbandkonfiguration Ja

Mit programmgeregelter Lichtsteuerung Ja

Gehäuse & Material

Schutzart IP40

Schutzklasse I

Umgebungstemperatur -20...45 °C

Werkstoff des Gehäuses Aluminium

Werkstoff der Abdeckung Linse transparent

Montageart Einsatz in Lichtband

Farbe Weiss

Lieferumfang & Garantie

Herstellergarantie 5 Jahre

Zertifikate & EPREL

EPREL Energieeffizienzklasse C

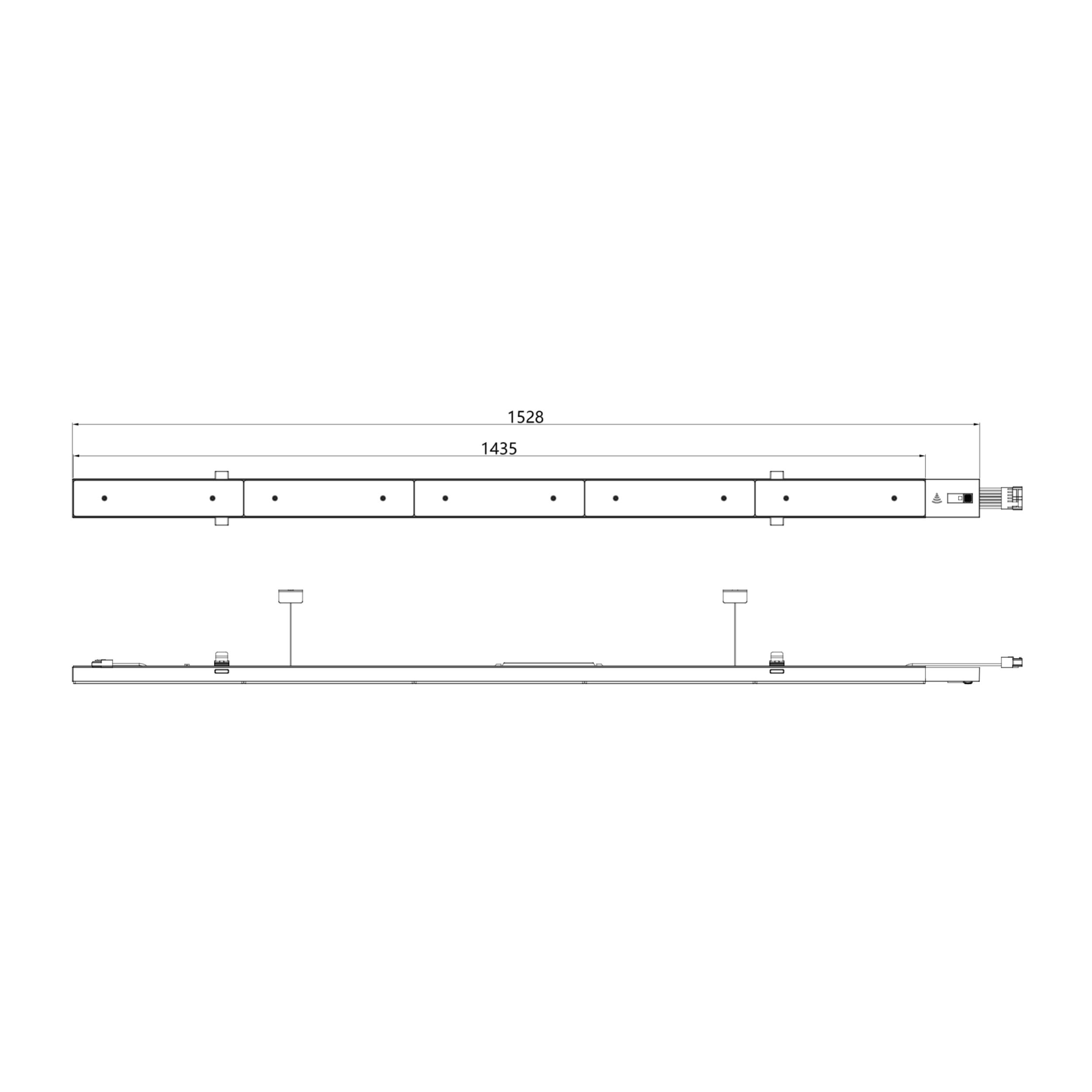

Technische Zeichnung

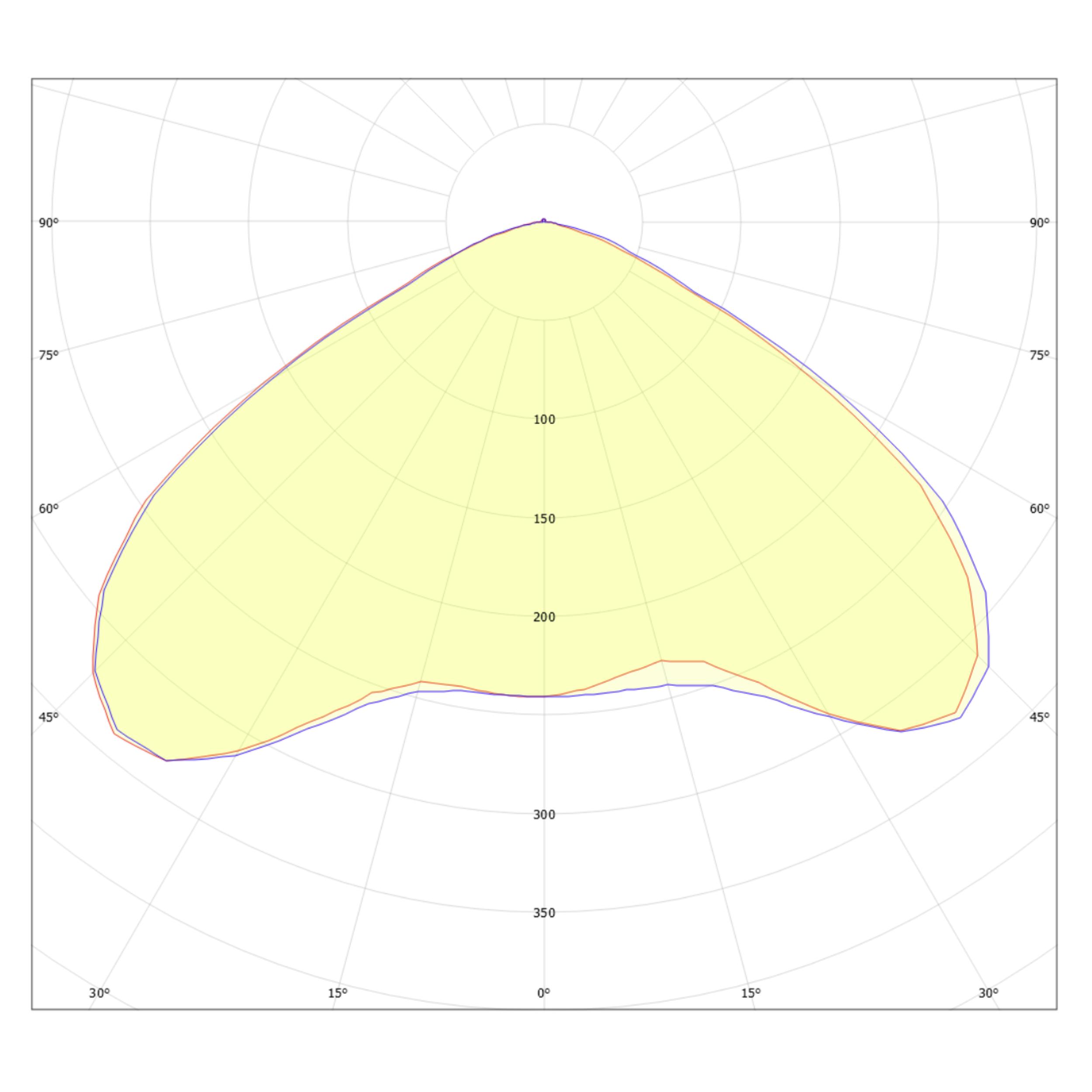

Lichtverteilungskurve

Sensorerfassungsbereich

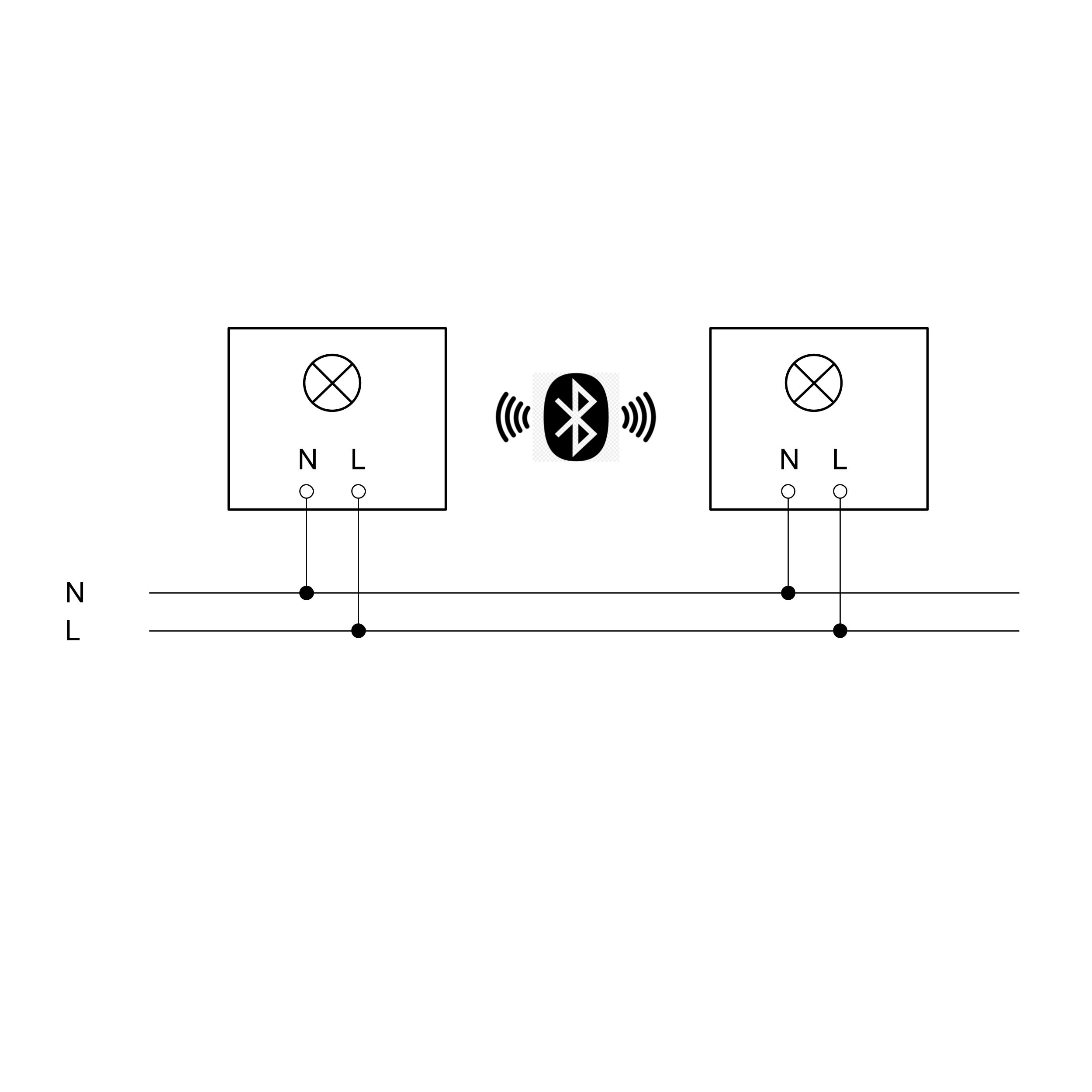

Schaltplan 1

Schaltplan Vernetzung Funk

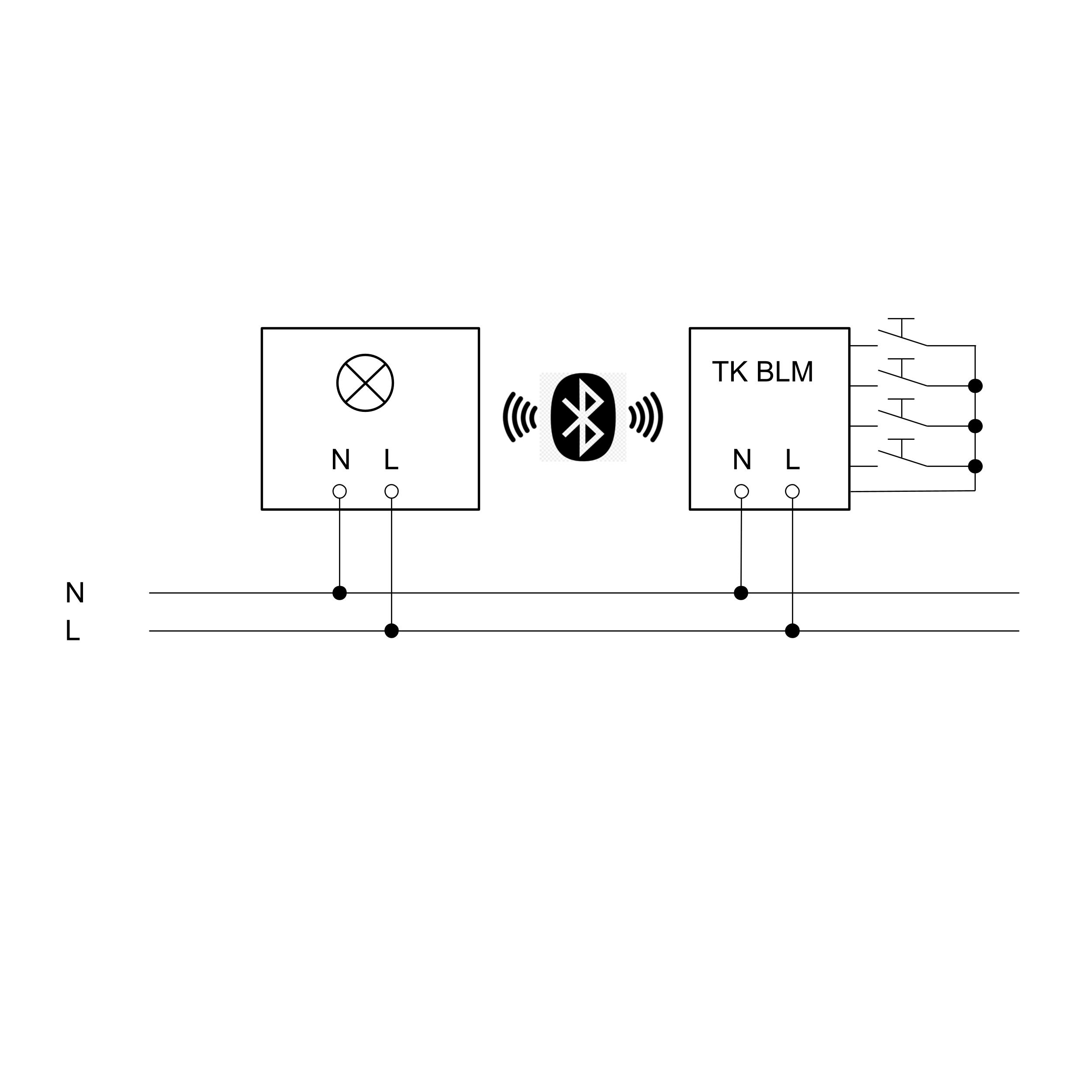

Schaltplan 2

Schaltplan Tasterkoppler

Produktdatenblatt Bedienungsanleitung LDT-Datei (Lichtverteilung)
