nevalux elani connect P3200 3K
Lange Deckenleuchte für Büros, Schulen und Gänge. In vielen Längen, dimmbar, Swiss Made.
Produktcode 221111
Preis: Bitte einloggen, um Preise zu sehen
Montageart
Decken- / Wandaufputz
Pendelmontage
Abmessungen L × B × H
Steuerungstechnik
Dali-Leuchte
Smartlink Connect
Farbtemperatur
Auswahl umstellen
Die gewünschte Variante gibt es nicht. Bitte wählen Sie eine der folgenden Optionen.
- Eingebautes, vernetzbares Licht-Management für Beleuchtungsprojekte der nächsten Generation
- bis zu 70% Energieeinsparung gegenüber einer konventionellen Lösung dank Konstantlichtregelung und Präsenzerfassung
- Für den universellen Einsatz zur Beleuchtung von Büros, Schulen, Verkehrszonen etc.
- Direkter und indirekter Lichtanteil separat steuerbar
- Varianten mit 1.5, 2.4 und 3.14 Meter Länge verfügbar
- Gehäuse Aluminium Eloxiert
- Swiss Made
Identifikation
Ausführung
Präsenzmelder
Varianten
Ausführung
3140mm - 12560lm
Lichtstrom
12560 lm (Down 8164, Up 4396)
Abmessungen
Pendellänge
2000 mm
Elektrik
Netzanschluss
21 – 30 V
Leistung
97 W
Austauschbares Betriebsgerät
Ja
Art der Verdrahtung
geeignet für Durchgangsverdrahtung
Sensorik
Montagehöhe max.
1,20 m
Sensortechnologie
Passiv Infrarot
Mit Bewegungsmelder
Ja
Erfassungswinkel
180 °
Öffnungswinkel
90 °
Unterkriechschutz
Ja
Segmentweise Ausblendung
Nein
Elektronische Skalierbarkeit
Ja
Mechanische Skalierbarkeit
Nein
Reichweite radial
r = 4 m (25 m²)
Reichweite tangential
r = 12 m (226 m²)
Schaltzonen
96 Schaltzonen
Montagehöhe
1,0 – 1,2 m
Reichweite Präsenz
r = 4 m (25 m²)
Optimale Montagehöhe
1,2 m
Mit Lichtsensor
Ja
Vernetzung
Vernetzung
Ja
Art der Vernetzung
Master/Slave, Master/Master
KNX-Funktionen
Dämmerungsschalter\nGrundlichtfunktion\nHelligkeitswert\nHLK-Ausgang\nKonstantlichtregelung\nLichtausgang 4x\nLuftdruck\nLuftfeuchte-Ausgang\nPräsenz-Ausgang\nTag- / Nachtfunktion\nTaupunkt\nTemperatur-Ausgang\nLogikgatter
Mit Busankopplung
Ja
Mit Funk-Netzwerksteuerung
Ja
Funkvernetzung via
BT SIG Mesh
Vernetzung via
KNX-Bus
Lichttechnik
Farbtemperatur
3000 K
Farbabweichung LED
SDCM3
Farbwiedergabeindex
80 - 89
Leuchtmittel
LED
Softlichtstart
Ja
Konstantlichtregelung
Ja
Ausstrahlungswinkel
Down 105°, Up 115°
Leuchtenlichtausbeute
129 lm/W
Entblendungswert
UGR < 22
Lebensdauer
Lebensdauer LED (25 °C)
70000 h
Einstellungen
Dämmerungsschalter
Ja
Dämmerungseinstellung
2 – 1000 lx
Zeiteinstellung
60 s – 255 min
Grundlichtfunktion
Ja
Funktionen
Präsenzmelderlogik
Einstellungen via
ETS-Software, Fernbedienung, Smart Remote
Mit Fernbedienung
Ja
Dämmerungseinstellung Teach
Ja
Dimmung DALI
Ja
Mit Notlicht
Nein
Geeignet für Lichtbandkonfiguration
Ja
Direkt-/Indirektanteile separat regelbar
Ja
Mit programmgeregelter Lichtsteuerung
Ja
Konstant-Lichtstrom-Regelung
Ja
Gehäuse & Material
Schutzart
IP20
Schutzklasse
I
Umgebungstemperatur
0...+40 °C
Werkstoff des Gehäuses
Aluminium
Werkstoff der Abdeckung
Acrylglas opal
Montageort
Wand
Anwendung Ort
Innenbereich
Werkstoff
Kunststoff
Anwendung Raum
Einzelbüro, Flur / Gang, Funktionsraum / Nebenraum, Innenbereich, Teeküche, Treppenhaus, WC / Waschraum
Farbe
Weiss
Farbe RAL
9010
Lieferumfang & Garantie
Herstellergarantie
5 Jahre
Inkl. Eckwandhalter
Nein
Zertifikate & EPREL
Ausweise/Zertifikate
EMV\nVDE
EPREL Energieeffizienzklasse
D

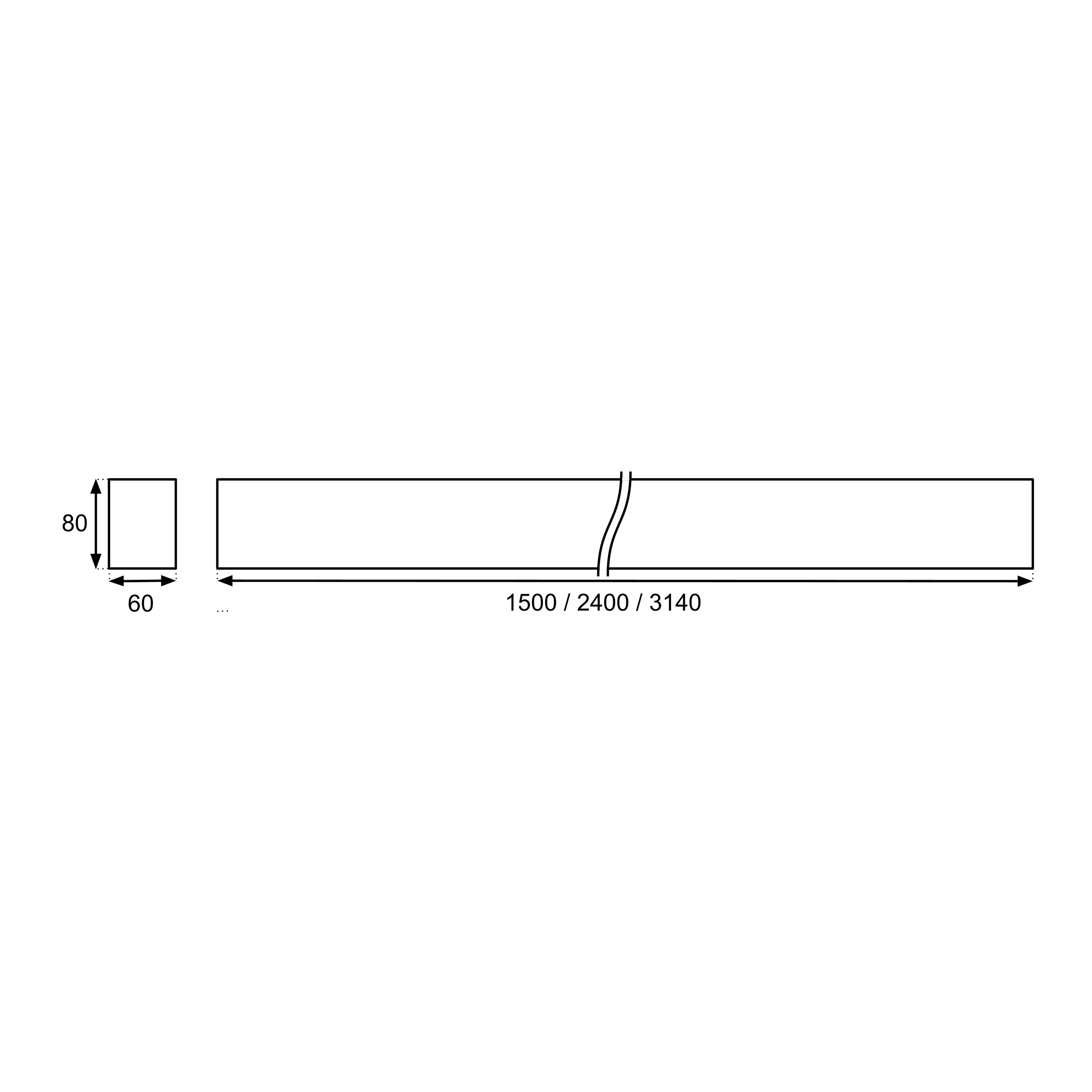

Technische Zeichnung

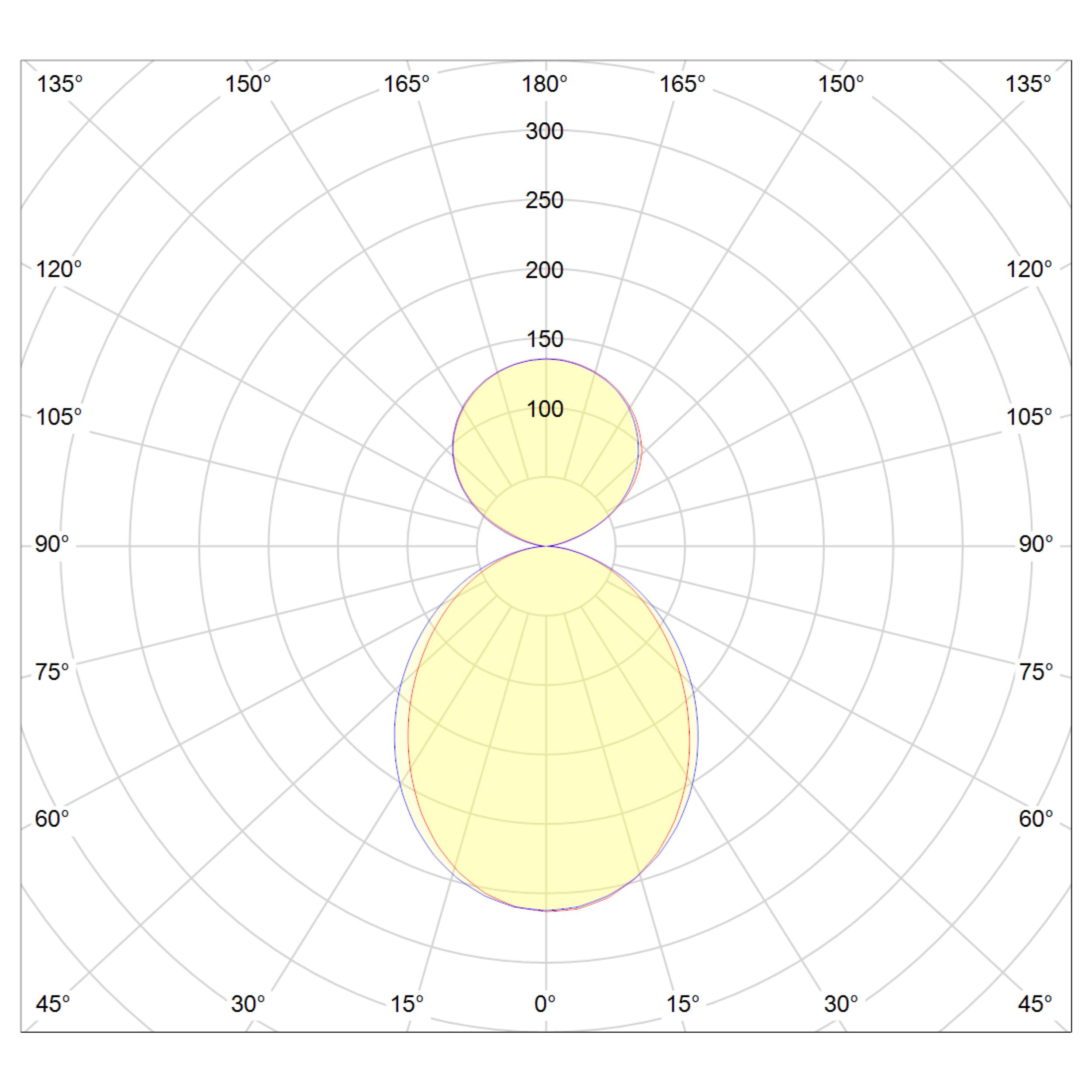

Lichtverteilungskurve

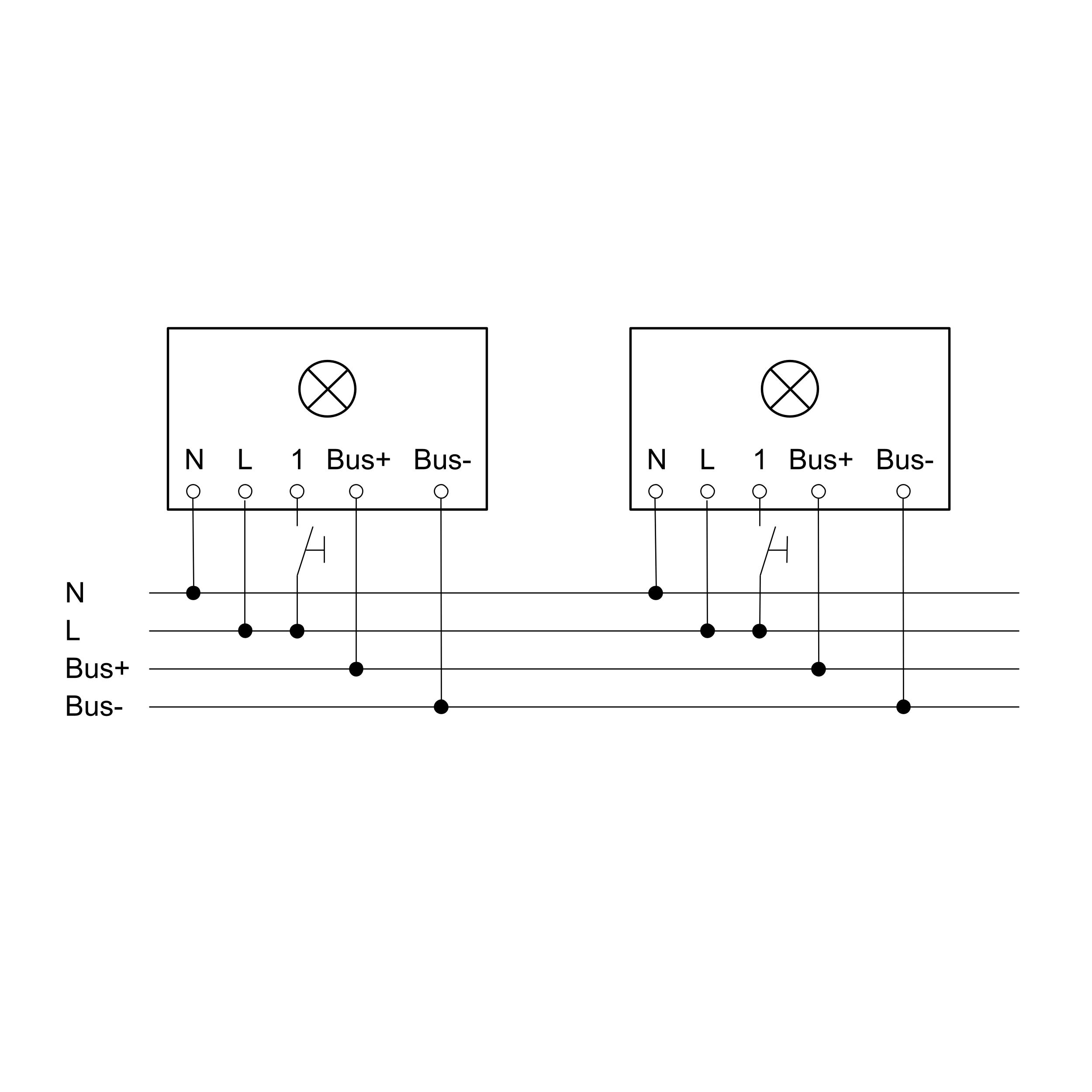

Schaltplan 1
Schaltplan Vernetzung Draht

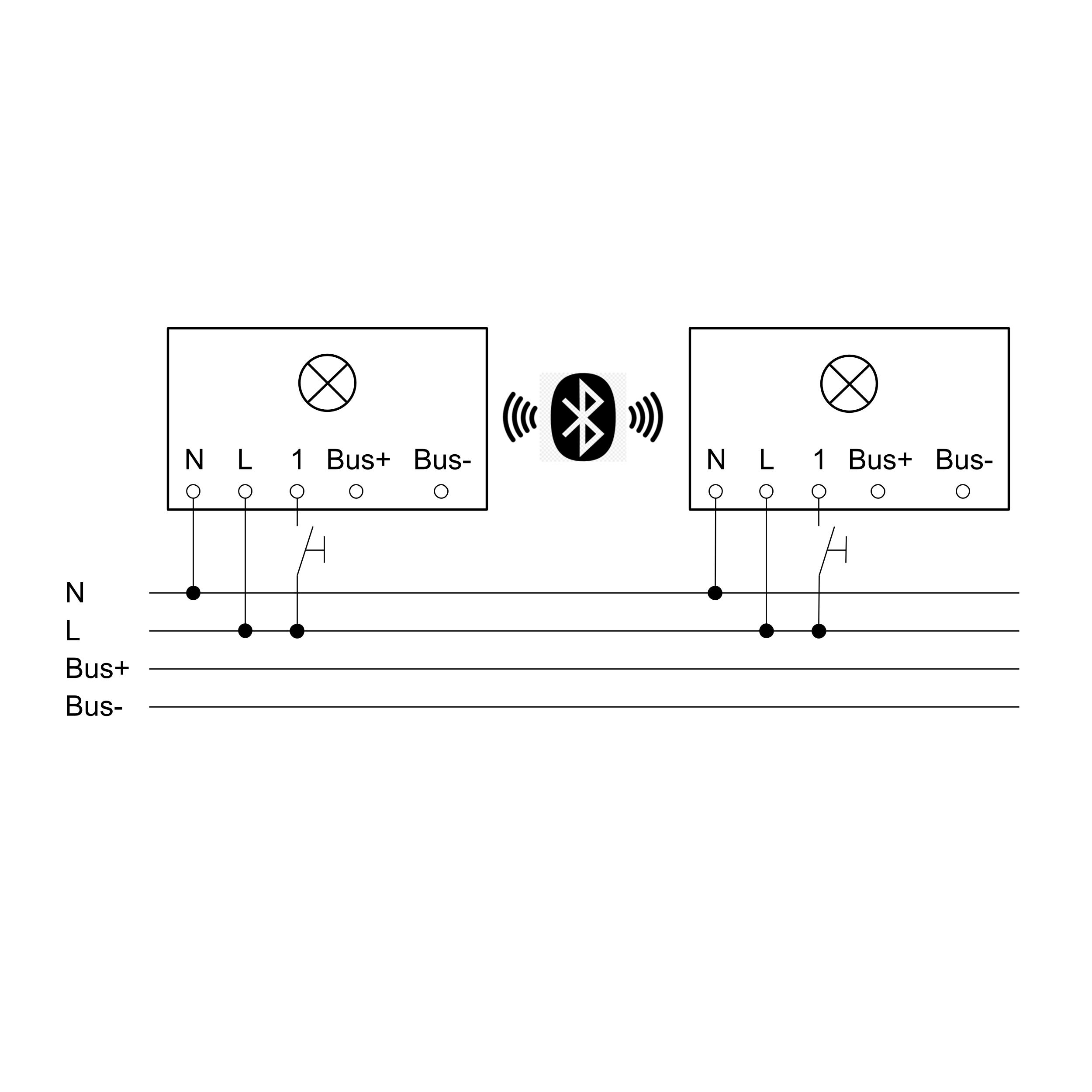

Schaltplan 2
Schaltplan Vernetzung Funk
