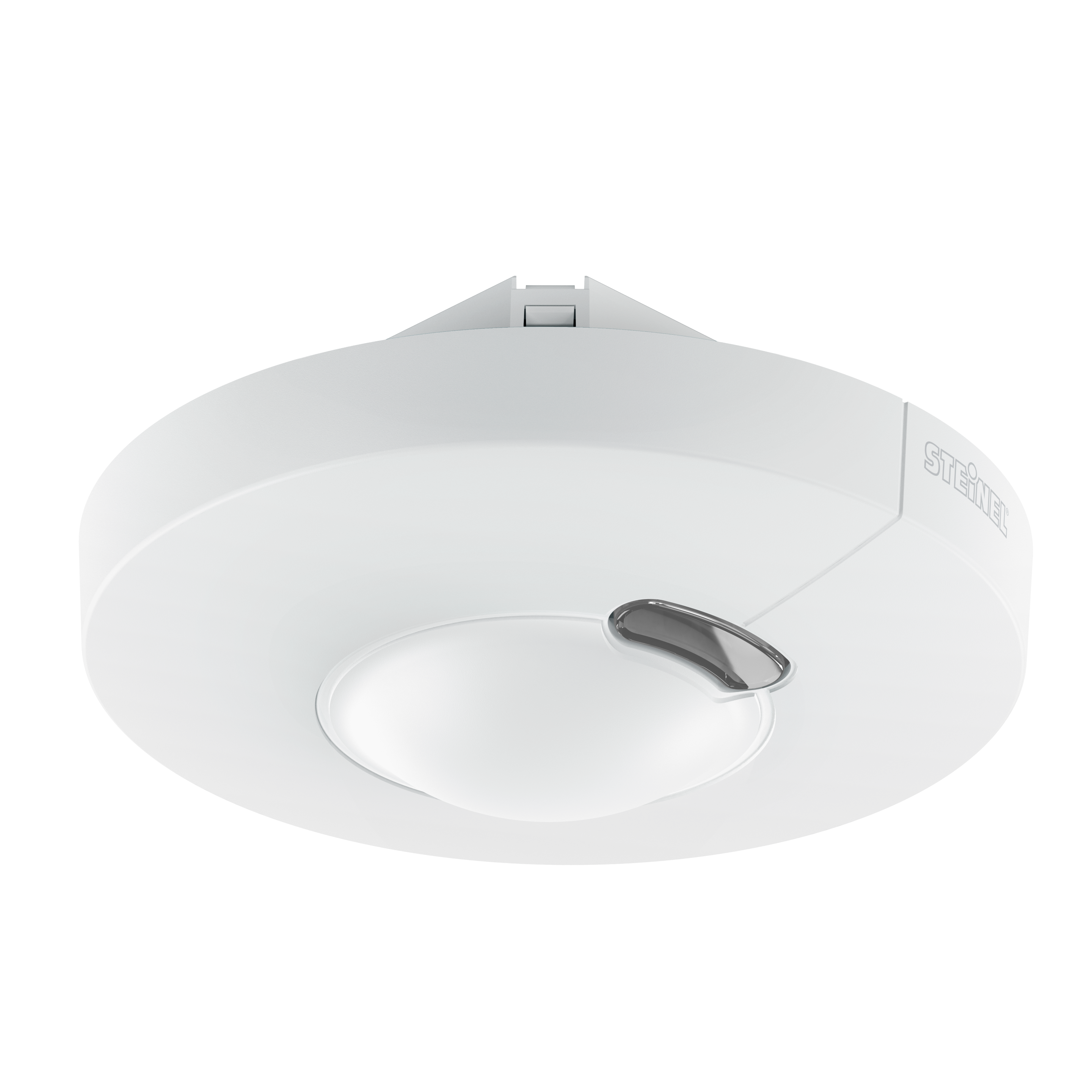

Nevalux HF 3360 DALI-2 Application Controller - Unterputz rund

ELDAS®-Nr 535 940 766

EAN-Nr. 4007841 033750

Auslaufartikel

Dieses Produkt läuft aus und ist nur noch solange Vorrat verfügbar. Ein Nachfolgeprodukt ist bisher nicht angekündigt.

Preis: Bitte einloggen, um Preise zu sehen

Der lässt sich durch nichts aufhalten. Hochfrequenz-Bewegungsmelder HF 3360, ideal für Kellergänge, Treppenhäuser, Parkhäuser, Montagehöhe 2,8 m Höhe, 360° Erfassung, Reichweite 1 – 8 m (radial), temperaturunabhängige Erfassung, HF-Sensortechnik durchdringt auch Glas, Holz und Leichtbauwände. Erhältlich jeweils in runder und eckiger Aufputz- und Unterputz-Ausführung.

UV-beständiger Kunststoff
Optionale Fernbedienungen

Identifikation

Variante DALI-2 Application Controller - Unterputz rund

Ausführung Bewegungsmelder

Abmessungen

Abmessungen Ø × H 124 x 64 mm

Elektrik

Netzanschluss 220 – 240 V / 50 – 60 Hz

Steuerausgang DALI Broadcast 1x30 EVG´s

FIL_2_PRO_Schnittstellen DALI-2 Application Controller

Sensorik

Sensortechnologie Hochfrequenz

HF-Technik 5,8 GHz

Erfassung ggf. durch Glas, Holz und Leichtbauwände

Erfassungswinkel 360 °

Öffnungswinkel 180 °

Unterkriechschutz Ja

Segmentweise Ausblendung Nein

Elektronische Skalierbarkeit Ja

Mechanische Skalierbarkeit Nein

Reichweite radial Ø 8 m (50 m²)

Reichweite tangential Ø 8 m (50 m²)

Montagehöhe 2,00 – 4,00 m

Optimale Montagehöhe 2,8 m

FIL_4_PRO_Sensortechnologie Hochfrequenz

Vernetzung

Vernetzung Ja

Art der Vernetzung Master/Slave

Lichttechnik

Konstantlichtregelung Ja

Einstellungen

Dämmerungseinstellung 2 – 1000 lx

Zeiteinstellung 5 s – 15 Min.

Grundlichtfunktion Ja

Grundlichtfunktion Zeit 1-30 Min., ganze Nacht

Funktionen Normal- / Testbetrieb, Manuell ON / ON-OFF, Konstantlichtregelung ON-OFF

Einstellungen via Fernbedienung, Potis, Smart Remote

Mit Fernbedienung Nein

Dämmerungseinstellung Teach Ja

Grundlichtfunktion in Prozent 10 – 50 %

Gehäuse & Material

Schutzart IP20

Umgebungstemperatur -20 – 50 °C

Montageort Decke Ecke Wand

Anwendung Ort Innenbereich

Montageart Unterputz

Werkstoff Kunststoff

Farbe Weiss

Farbe RAL 9003

Lieferumfang & Garantie

Herstellergarantie 5 Jahre

Sonstiges

Anwendung, Ort, Raum Funktionsraum / Nebenraum, Treppenhaus, WC / Waschraum, Parkhaus / Tiefgarage, Innenbereich

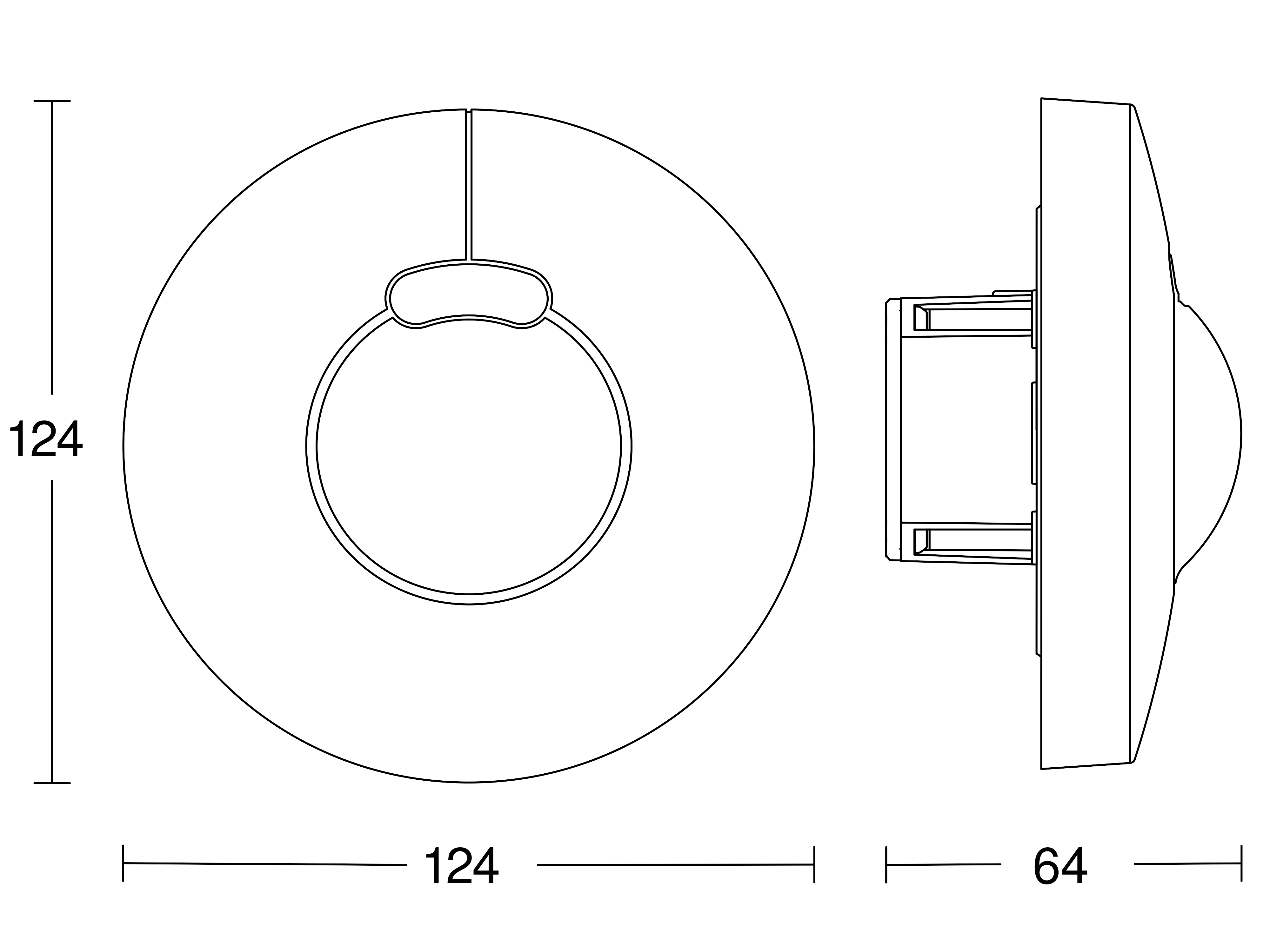

Technische Zeichnung

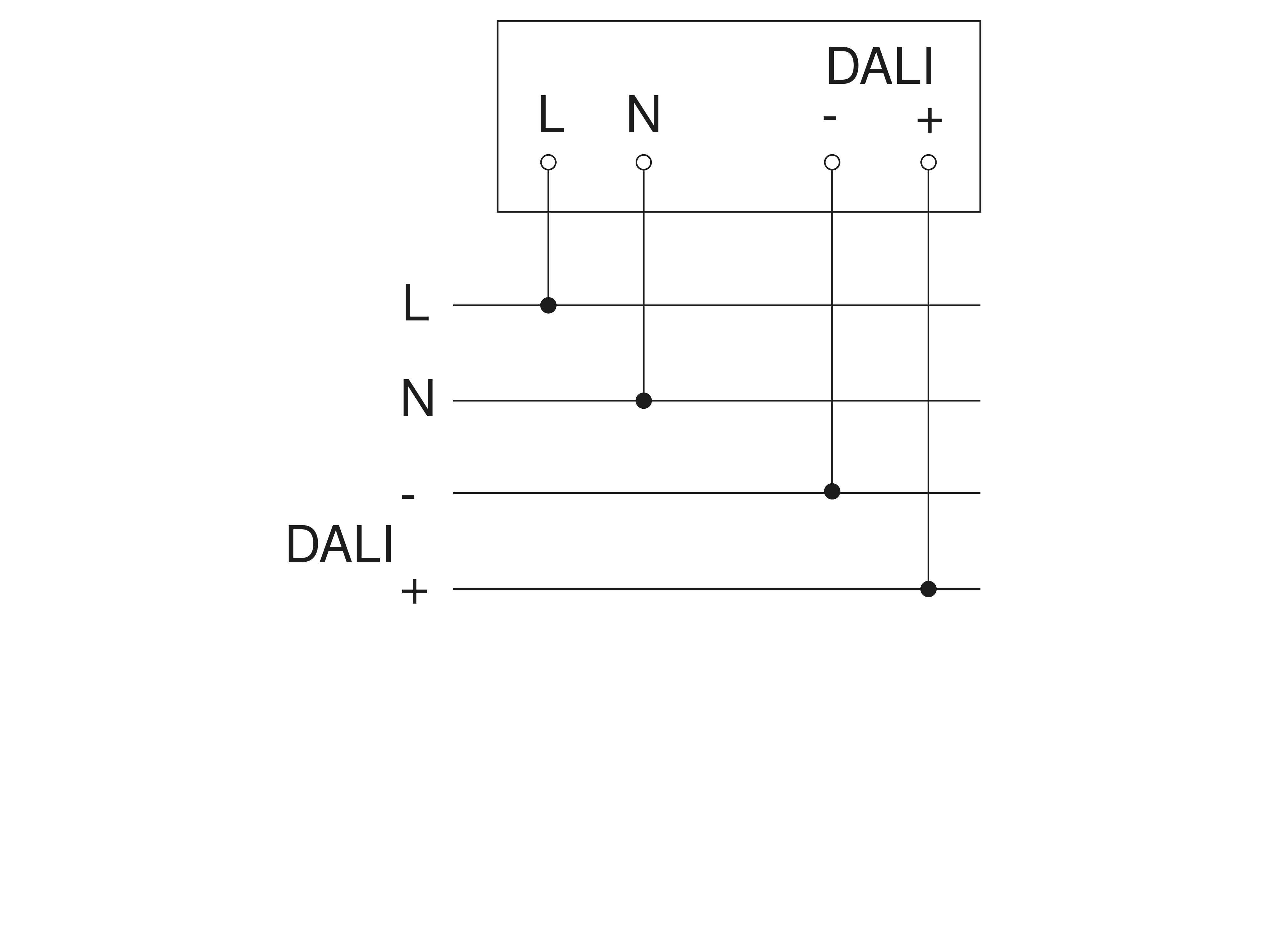

Schaltplan 1

Schaltplan Master

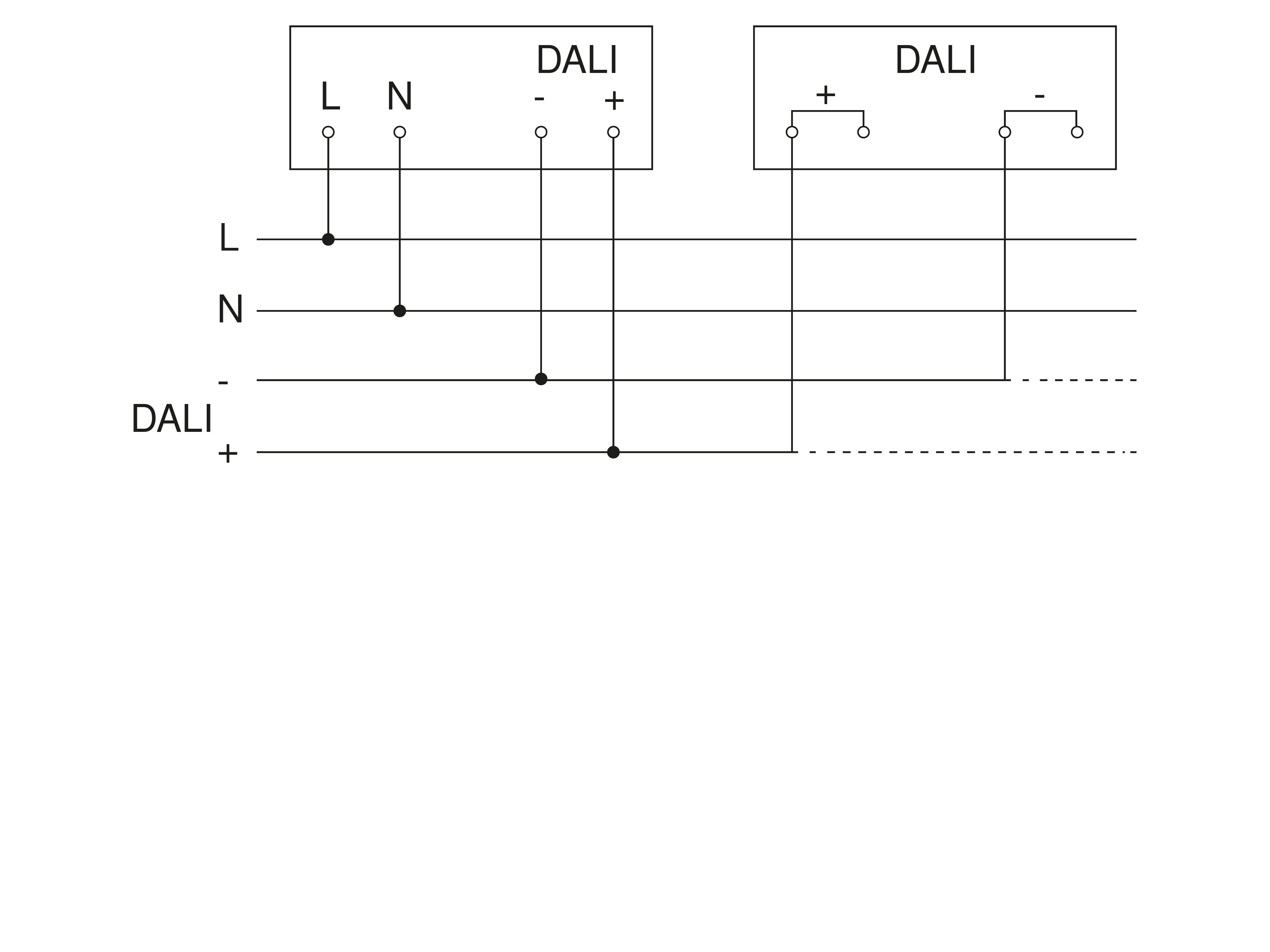

Schaltplan 2

Schaltplan Vernetzung DALI-2 APC mit DALI-2 IPD

Produktdatenblatt Bedienungsanleitung
