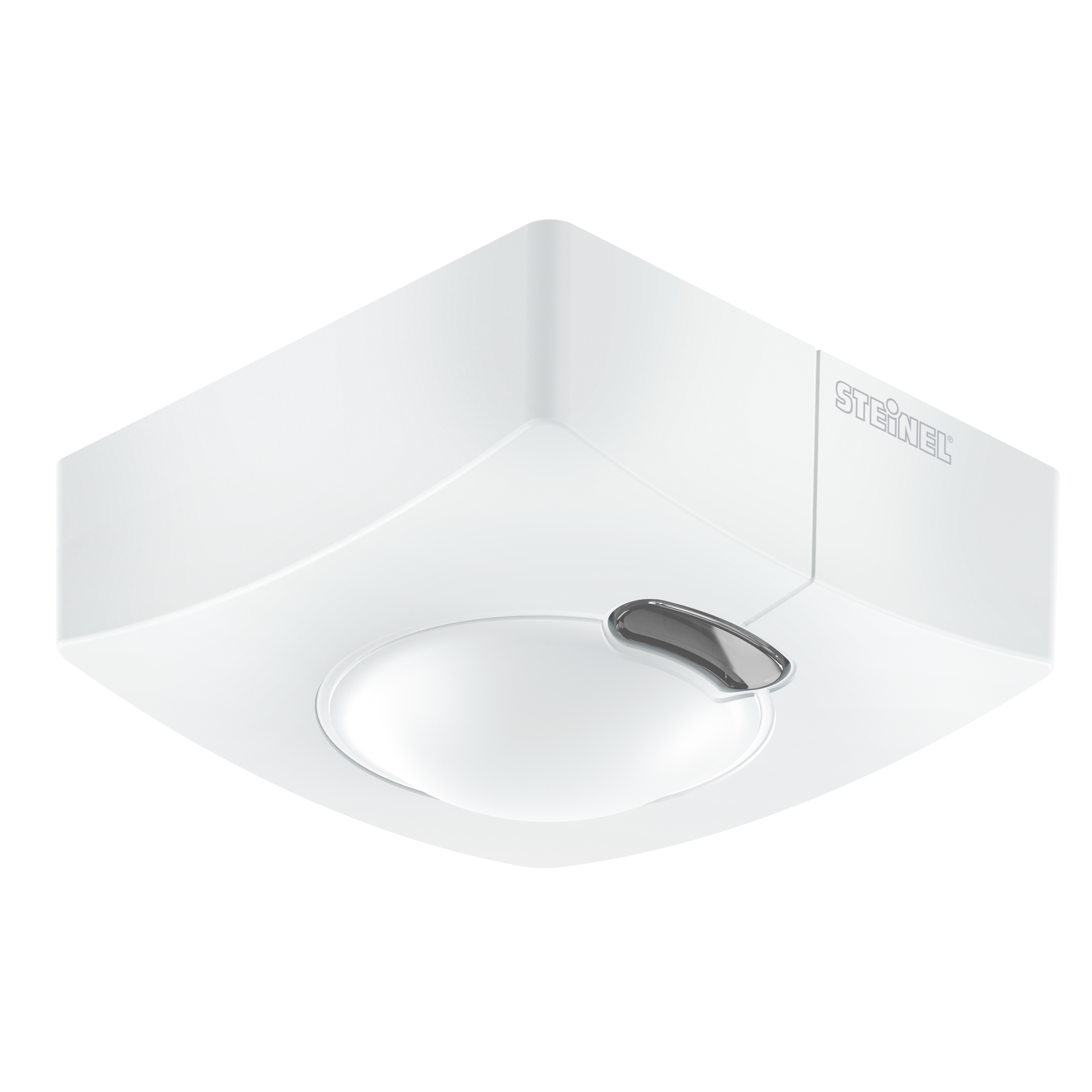

Nevalux HF 3360 DALI-2 Input Device - AP eckig

ELDAS®-Nr 535 940 307

EAN-Nr. 4007841 057312

Dieses Produkt wird durch ein Nachfolgeprodukt ersetzt.

Zum Nachfolgeprodukt · HF 360-2 DALI-2 Input Device - Aufputz (064297)

Der lässt sich durch nichts aufhalten. Hochfrequenz-Bewegungsmelder HF 3360, ideal für Kellergänge, Treppenhäuser, Parkhäuser, Montagehöhe 2,8 m Höhe, 360° Erfassung, Reichweite 1 – 8 m (radial), temperaturunabhängige Erfassung, HF-Sensortechnik durchdringt auch Glas, Holz und Leichtbauwände. Erhältlich jeweils in runder und eckiger Aufputz- und Unterputz-Ausführung. DALI-2 Input Device erlaubt Sensoren, die erhobenen Sensordaten an übergeordnete Lichtmanagement-Systeme (z.B. LiveLink) zu übermitteln.

UV-beständiger Kunststoff
Grosser Anschlussraum
Optionaler Eckwandhalter

Identifikation

Ausführung Bewegungsmelder

Abmessungen

Abmessungen L × B × H 52 x 95 x 95 mm

Elektrik

Netzanschluss 12 – 22,5 V

Eigenverbrauch 0,5 W

Versorgungsspannung Detail DALI-Bus

Steuerausgang DALI Adressable/Slave

Sensorik

Montagehöhe max. 4,00 m

Sensortechnologie Hochfrequenz

Sendeleistung < 1 mW

HF-Technik 5,8 GHz

Mit Bewegungsmelder Ja

Erfassung ggf. durch Glas, Holz und Leichtbauwände

Erfassungswinkel 360 °

Öffnungswinkel 180 °

Unterkriechschutz Ja

Segmentweise Ausblendung Nein

Elektronische Skalierbarkeit Ja

Mechanische Skalierbarkeit Nein

Reichweite radial Ø 8 m (50 m²)

Reichweite tangential Ø 8 m (50 m²)

Montagehöhe 2,00 – 4,00 m

Optimale Montagehöhe 2,8 m

Vernetzung

Vernetzung Ja

Art der Vernetzung Master/Slave

Vernetzung via DALI-Bus

Anzahl DALI-Teilnehmer 5

Mit Busankopplung Ja

Lichttechnik

Softlichtstart Nein

Konstantlichtregelung Nein

Einstellungen

Dämmerungsschalter Ja

Dämmerungseinstellung 2 – 1000 lx

Grundlichtfunktion Nein

Hauptlicht einstellbar Nein

Einstellungen via Bus

Mit Fernbedienung Nein

Dämmerungseinstellung Teach Nein

Gehäuse & Material

Schutzart IP54

Umgebungstemperatur -20 – 50 °C

Montageort Decke Ecke Wand

Anwendung Ort Innenbereich

Montageart Aufputz

Werkstoff Kunststoff

Anwendung Raum Funktionsraum / Nebenraum Innenbereich Parkhaus / Tiefgarage Treppenhaus WC / Waschraum

Farbe Weiss

Farbe RAL 9003

Lieferumfang & Garantie

Herstellergarantie 5 Jahre

Inkl. Eckwandhalter Nein

Zertifikate & EPREL

Ausweise/Zertifikate DALI-2

Technische Zeichnung

Sensorerfassungsbereich

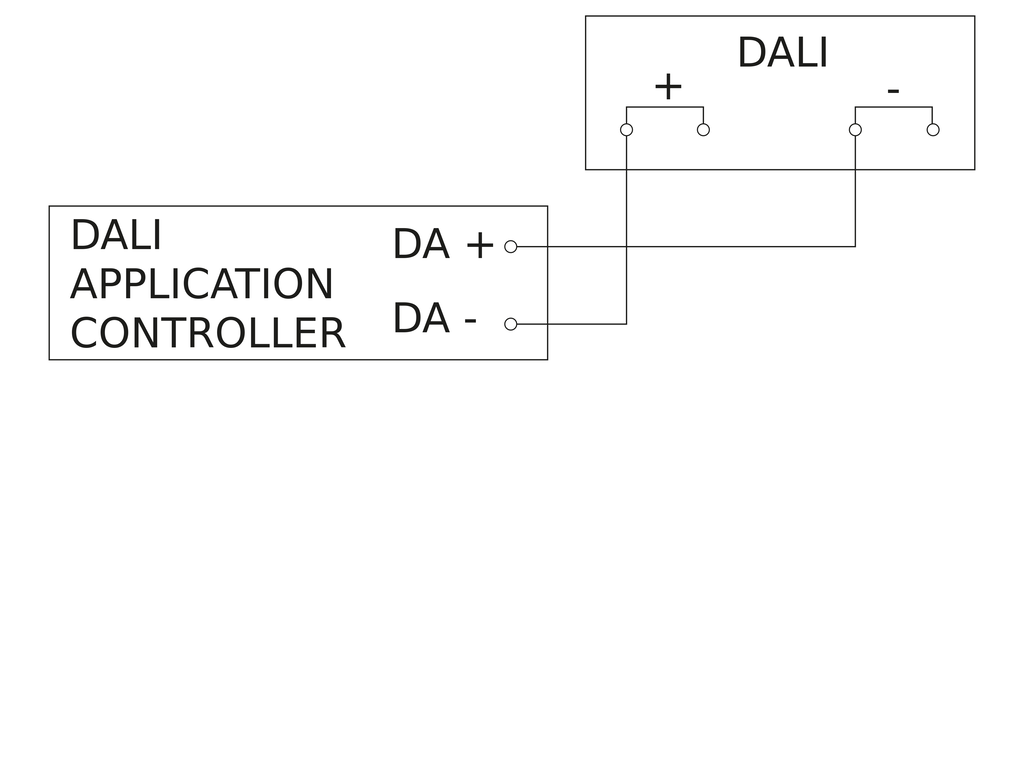

Schaltplan 1

Schaltplan
