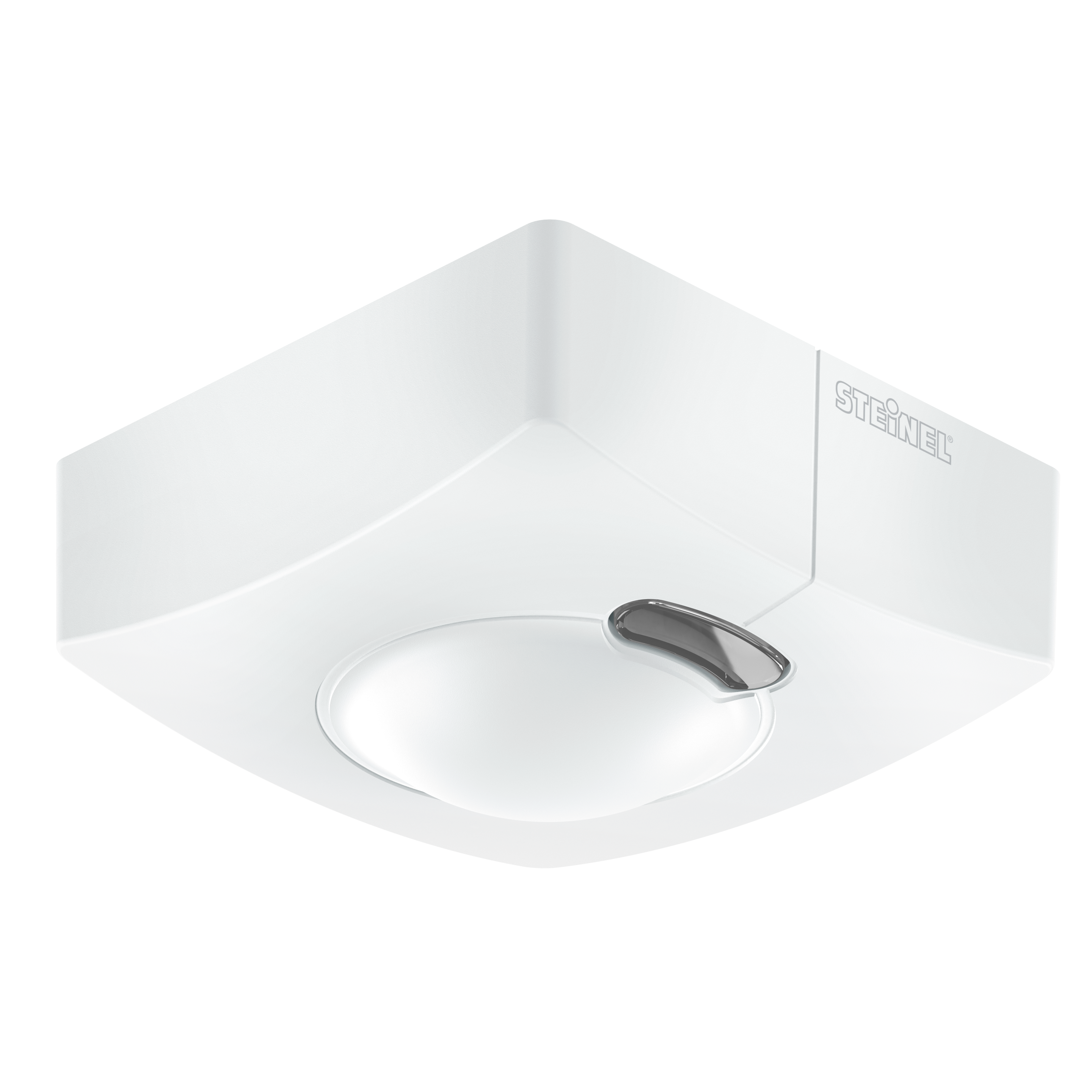

Nevalux HF 3360 DALI-2 Input Device - quadrato, sup.

N. ELDAS® 535 940 307

EAN-N. 4007841 057312

Questo prodotto è sostituito da un prodotto successore.

Vai al prodotto successore · HF 360-2 DALI-2 Input Device - in superficie (064297)

Lui non si lascia fermare da nulla. Rilevatore di movimento ad alta frequenza HF 3360, ideale per corridoi di cantine, vani scala, parcheggi al coperto, altezza di montaggio 2,8 m, angolo di rilevamento 360°, raggio d'azione 1 – 8 m (radiale), rilevamento indipendente dalla temperatura, la tecnica a sensore HF penetra anche attraverso vetro, legno e pareti in materiali leggeri. Disponibile in versione rotonda e rettangolare per installazione a vista o incassata. DALI-2 Input Device consente ai sensori di trasmettere i dati sensore rilevati a sistemi di gestione dell'illuminazione supervisori.

Plastica resistente ai raggi ultravioletti
Grande vano per l'allacciamento elettrico
Supporto angolare a parete opzionale

Identificazione

Versione Rilevatori di movimento

Dimensioni

Dimensioni L × P × A 52 x 95 x 95 mm

Elettrico

Allacciamento alla rete 12 – 22,5 V

Autoconsumo 0,5 W

Dettaglio tensione di alimentazione Bus DALI

Uscita di controllo DALI Adressable/Slave

Tecnologia dei sensori

Altezza di montaggio max. 4,00 m

Tecnologia del sensore Alta frequenza

Potenza di trasmissione < 1 mW

Tecnologia HF 5,8 GHz

Con sensore di movimento Sì

Rilevamento anche attraverso vetro, legno e pareti in materiale leggero

Angolo di rilevamento 360 °

Angolo di apertura 180 °

Protezione anti-intrusione Sì

Mascheramento per segmenti No

Scalabilità elettronica Sì

Scalabilità meccanica No

Portata radiale Ø 8 m (50 m²)

Portata tangenziale Ø 8 m (50 m²)

Altezza di montaggio 2,00 – 4,00 m

Altezza di montaggio ottimale 2,8 m

Connettività

Collegamento in rete Sì

Tipo di collegamento in rete Master/Slave

Collegamento in rete tramite bus DALI

Numero di partecipanti DALI 5

Con accoppiatore bus Sì

Tecnica dell'illuminazione

Avvio luce dolce No

Regolazione luce costante No

Impostazioni

Interruttore crepuscolare Sì

Regolazione crepuscolare 2 – 1000 lx

Funzione luce di base No

Luce principale regolabile No

Impostazioni tramite Bus

Con telecomando No

Regolazione crepuscolare Teach No

Alloggiamento e materiale

Grado di protezione IP54

Temperatura ambiente da -20 fino a 50 °C

Luogo di montaggio Parete angolo soffitto

Luogo di applicazione Interni

Tipo di montaggio Sopra intonaco

Materiale Plastica

Applicazione ambiente Interni WC / docce locale multiuso / di servizio parcheggi coperti / garage sotterranei vano scala

Colore bianco

Colore RAL 9003

Contenuto della fornitura e garanzia

Garanzia del produttore 5 anni

Supporto angolare incluso No

Certificati ed EPREL

Certificati DALI-2

Disegno tecnico

Area di rilevamento del sensore

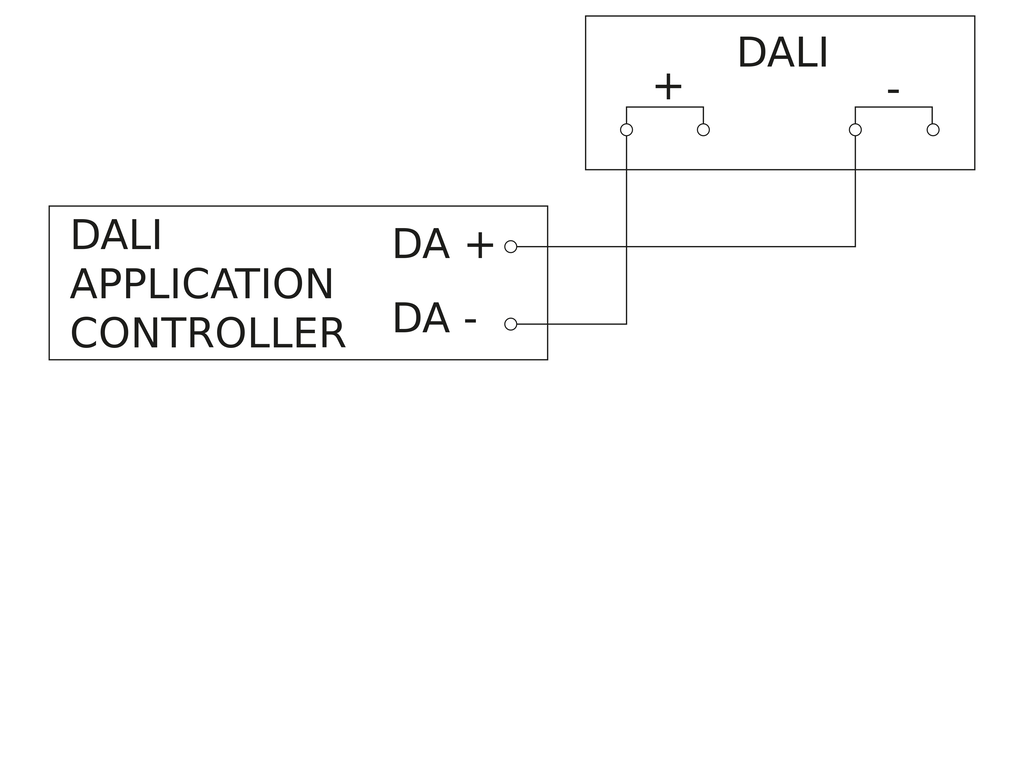

Schema elettrico 1

Schema elettrico

Scheda tecnica Manuale d'uso Dichiarazione di conformità
