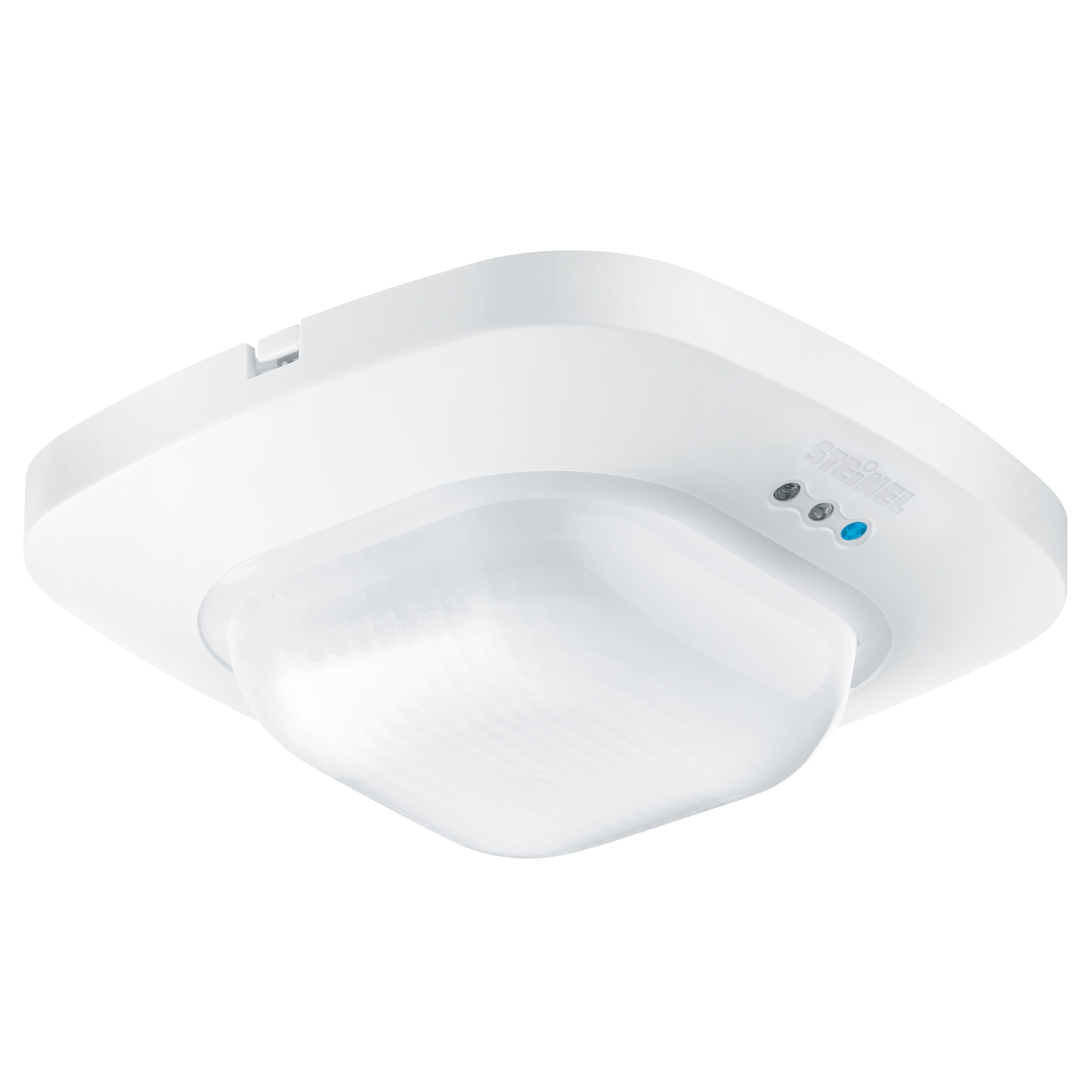

Nevalux IR Quattro HD KNX

ELDAS®-Nr 535 930 308

EAN-Nr. 4007841 008789

Dieses Produkt wird durch ein Nachfolgeprodukt ersetzt.

Zum Nachfolgeprodukt · IR Quattro HD 24m KNX - Unterputz weiss (058470)

Keiner erfasst feiner! Infrarot-Präsenzmelder Presence Control PRO IR Quattro HD KNX für innen, ideal für mittlere bis große Büros, Konferenz- und Besprechungsräume, Klassenräume und Hörsäle, Sport- und Lagerhallen, Montagehöhe bis 10 m, mit digitaler BUS-Schnittstelle zum Regeln von 4 Lichtkanälen und HLK, 4800 Schaltzonen für höchste Erfassungsqualität, 64 m² echter Präsenzbereich, quadratische Erfassung, mechanisch skalierbar.

4 Pyros mit DSP (Digital Signal Processing)
Optionale Fernbedienungen
Optionaler Aufputzadapter (IP 54, KNX)
Optionaler Schutzkorb

Identifikation

Variante KNX

Ausführung Präsenzmelder

Modell KNX

Abmessungen

Abmessungen L × B × H 70 x 120 x 120 mm

Elektrik

Versorgungsspannung Detail KNX-Bus

Sensorik

Sensortechnologie Passiv Infrarot

Erfassungswinkel 360 °

Öffnungswinkel 360 °

Unterkriechschutz Nein

Segmentweise Ausblendung Nein

Elektronische Skalierbarkeit Nein

Mechanische Skalierbarkeit Ja

Reichweite radial 8 x 8 m (64 m²)

Reichweite tangential 20 x 20 m (400 m²)

Schaltzonen 4800 Schaltzonen

Montagehöhe 2,50 – 10,00 m

Reichweite Präsenz 8 x 8 m (64 m²)

Optimale Montagehöhe 2,8 m

Vernetzung

Vernetzung Ja

KNX-Funktionen Lichtausgang 4x, Präsenz-Ausgang, Helligkeitswert, Konstantlichtregelung, Grundlichtfunktion, HLK-Ausgang

Mit Busankopplung Ja

Einstellungen

Dämmerungseinstellung 10 – 1000 lx

Zeiteinstellung 0 – 255 Min.

Grundlichtfunktion Zeit Dauer-EIN, 1-255 Min., Ganze Nacht

Einstellungen via ETS-Software, Fernbedienung, Bus

Mit Fernbedienung Nein

Dämmerungseinstellung Teach Ja

Grundlichtfunktion in Prozent 10 – 50 %

Gehäuse & Material

Schutzart IP54

Umgebungstemperatur -25 – 55 °C

Montageort Decke

Anwendung Ort Innenbereich

Montageart Unterputz

Werkstoff Kunststoff

Farbe Weiss

Farbe RAL 9010

Lieferumfang & Garantie

Herstellergarantie 5 Jahre

Sonstiges

Anwendung, Ort, Raum Grossraumbüro, Hochregallager, Konferenzraum, Sporthalle, Klassenzimmer

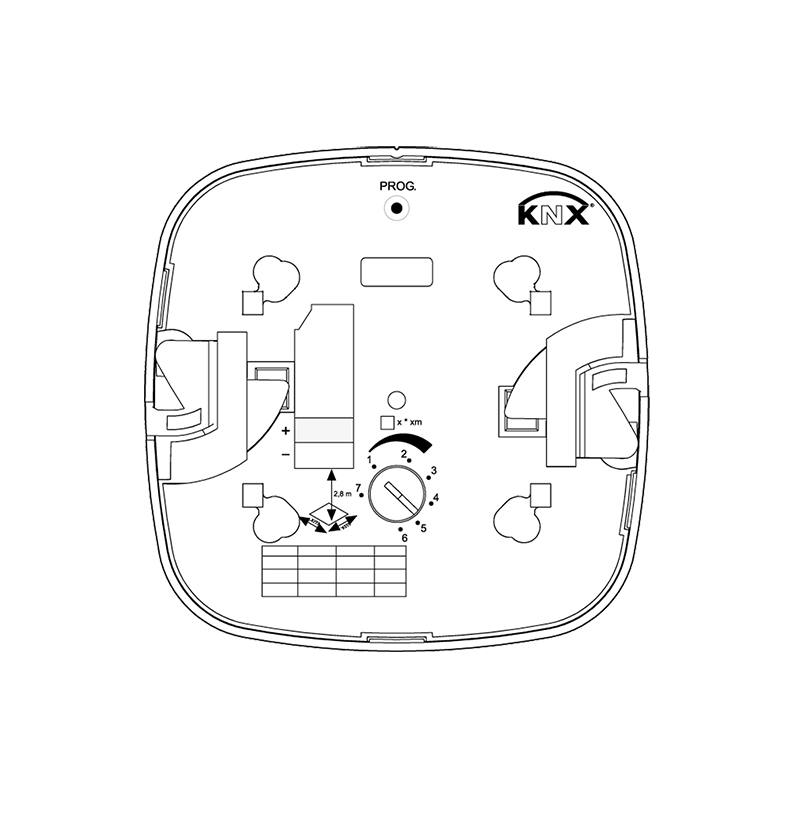

Sensorerfassungsbereich

Produktdatenblatt Bedienungsanleitung
