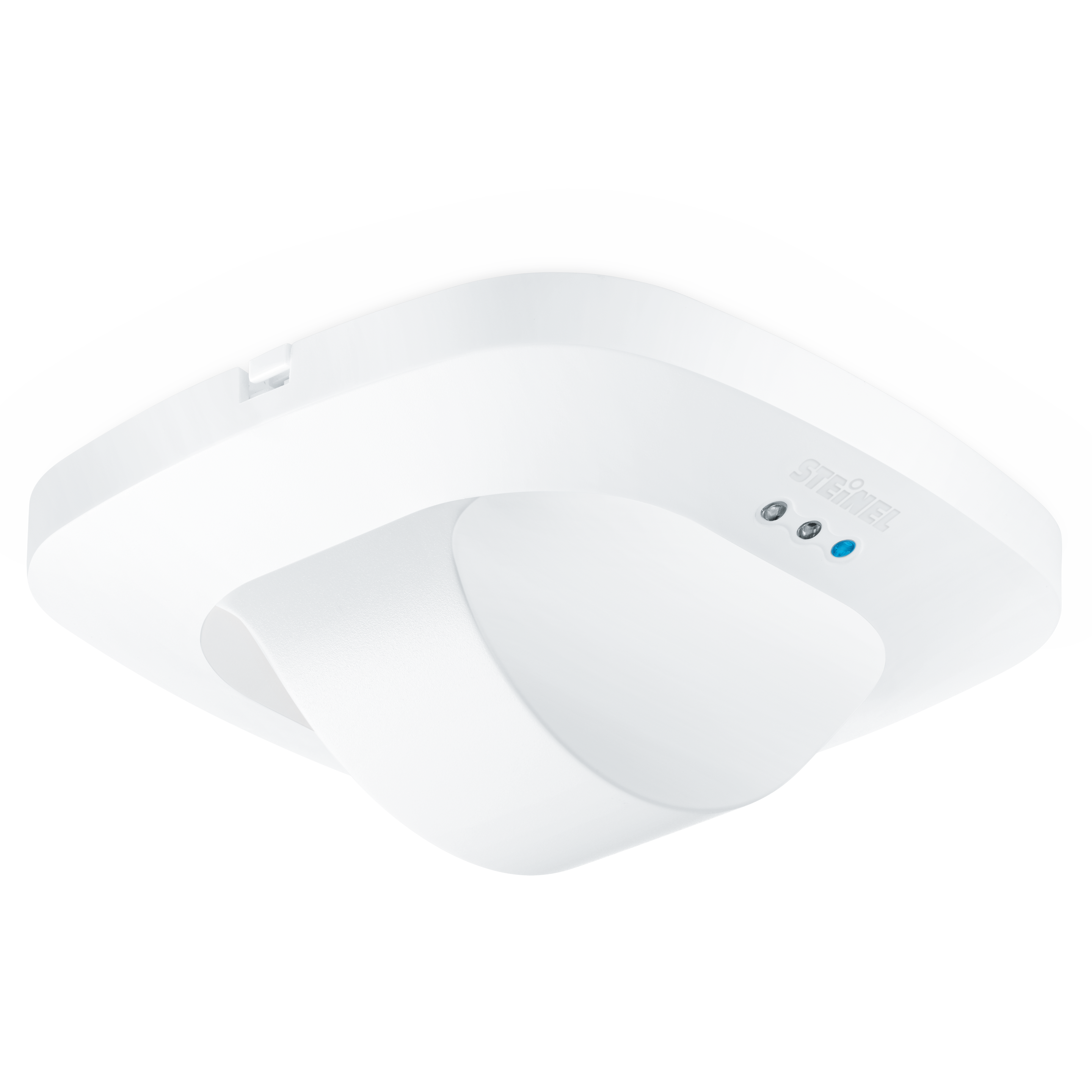

Steinel Dual HF DALI-2 Input Device - Unterputz

Präsenzmelder für lange Korridore. Zwei HF-Sensoren erfassen 20 m in Gehrichtung.

ELDAS®-Nr 535 932 000

EAN-Nr. 4007841 057459

Preis: Bitte einloggen, um Preise zu sehen

Montageart

Unterputz

Variante

230V, 1 Kanal DALI-2 Application Controller DALI-2 Input Device KNX

Der Gangsensor Dual HF arbeitet mit einer ganz besonders richtungweisenden Variante der Hochfrequenz-Technologie. Das System ist mit 2 Sensoren ausgestattet, von denen jeder eine Richtung des Ganges überwacht. Beide zusammen erfassen gut 20 Meter in Gehrichtung – lückenlos, präzise, sicher. Die tangentiale Reichweite ist bewusst auf Gangbreite beschränkt, so dass Bewegungen, beispielsweise hinter geschlossenen Türen nicht erfasst werden.

Identifikation

Ausführung Präsenzmelder

Varianten

Ausführung DALI-2 Input-Device

Montageart Unterputzmontage

Abmessungen

Abmessungen L × B × H 74 x 120 x 120 mm

Elektrik

Netzanschluss 12 – 22,5 V

Versorgungsspannung Detail DALI-Bus

Schaltausgang 2 potenzialfrei Nein

Steuerausgang DALI Adressable / Slave

Sensorik

Montagehöhe max. 3,50 m

Sensortechnologie Hochfrequenz

Sendeleistung < 1 mW

HF-Technik 5,8 GHz

Mit Bewegungsmelder Ja

Erfassung ggf. durch Glas, Holz und Leichtbauwände

Erfassungswinkel 360 °, Gang

Öffnungswinkel 140 °

Unterkriechschutz Ja

Segmentweise Ausblendung Nein

Elektronische Skalierbarkeit Ja

Mechanische Skalierbarkeit Nein

Reichweite radial 20 x 3 m (60 m²)

Reichweite tangential 20 x 3 m (60 m²)

Montagehöhe 2,5 – 3,5 m

Optimale Montagehöhe 2,8 m

Vernetzung

Vernetzung Ja

Art der Vernetzung Master/Slave

Anzahl DALI-Teilnehmer 7

Mit Busankopplung Ja

Vernetzung via DALI 2

Lichttechnik

Softlichtstart Nein

Konstantlichtregelung Nein

Einstellungen

Dämmerungsschalter Ja

Dämmerungseinstellung 10 – 1000 lx

Grundlichtfunktion Nein

Hauptlicht einstellbar Nein

Einstellungen via Bus

Mit Fernbedienung Nein

Dämmerungseinstellung Teach Nein

Gehäuse & Material

Schutzart IP20

Umgebungstemperatur -25...+55 °C

Montageort Decke

Anwendung Ort Innenbereich

Werkstoff Kunststoff

Anwendung Raum Flur / Gang, Innenbereich

Farbe Weiss

Farbe RAL 9010

Lieferumfang & Garantie

Herstellergarantie 5 Jahre

Inkl. Eckwandhalter Nein

Zertifikate & EPREL

Ausweise/Zertifikate DALI-2

Optionaler Aufputzadapter

Optionaler Schutzkorb

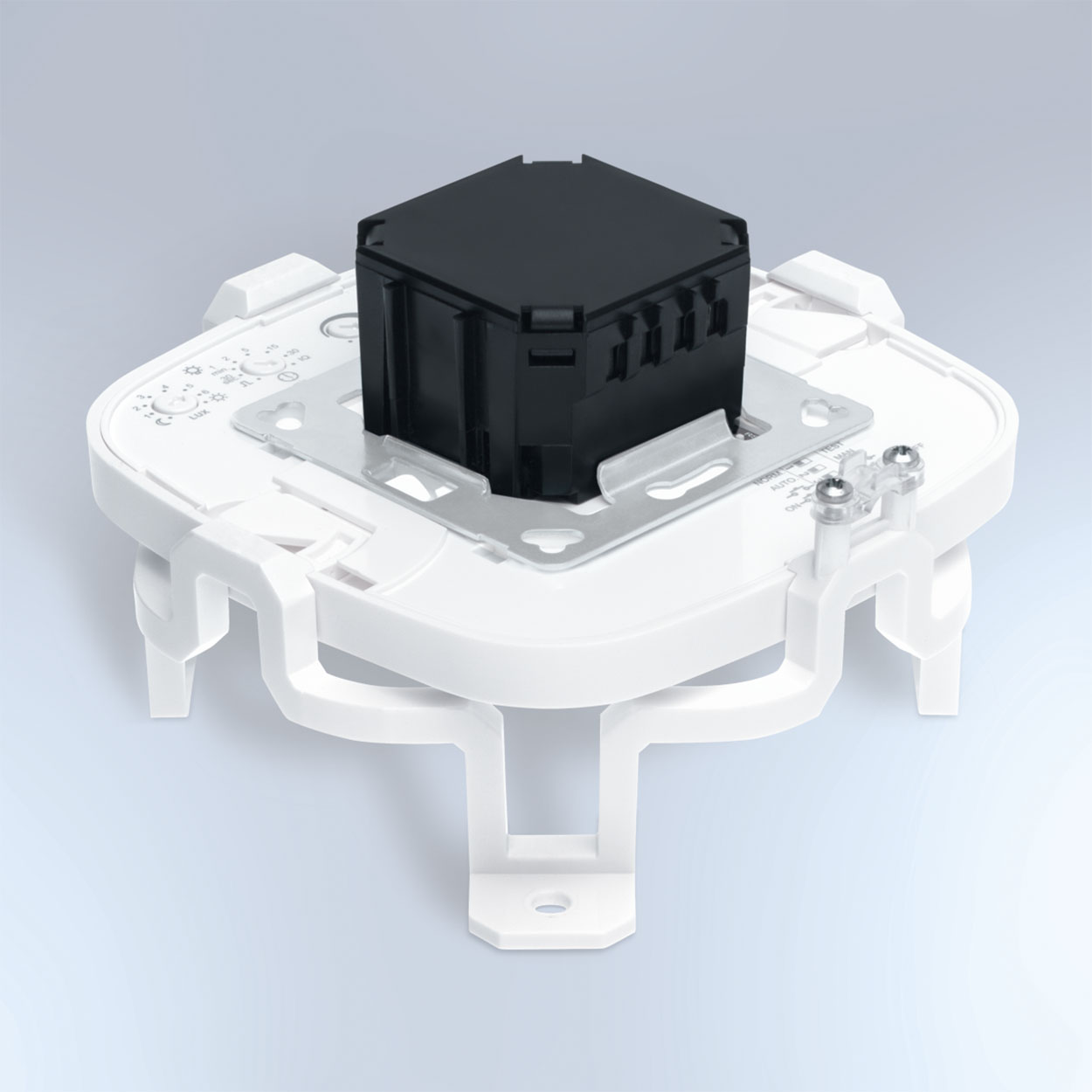

HF Deckenadapter zur Montage auf abgehängten Decken

Technische Zeichnung

Sensorerfassungsbereich

Schaltplan 1

Schaltplan

Produktdatenblatt Bedienungsanleitung Konformitätserklärung
