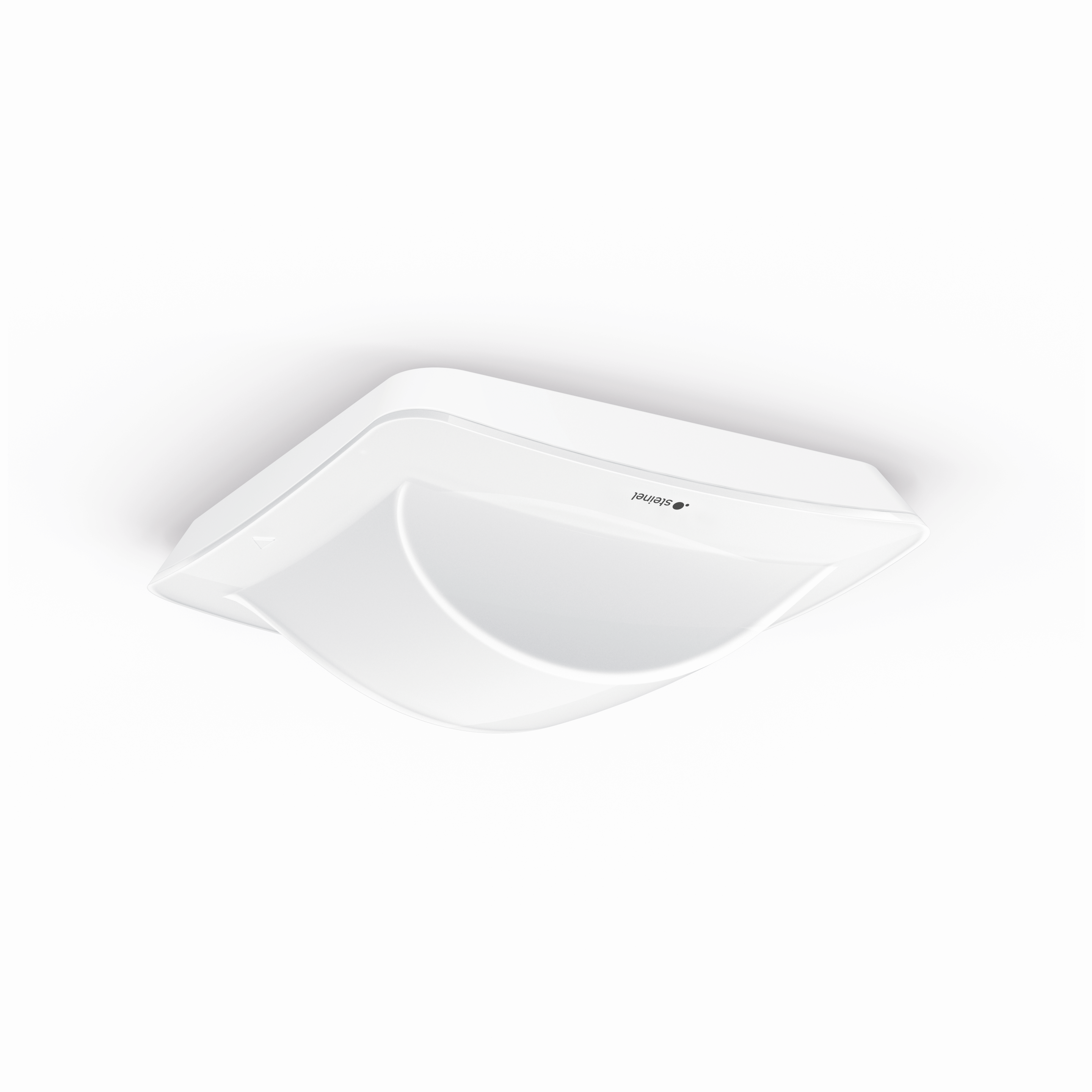

Steinel Hallway DALI-2 APC - Unterputz

Präsenzmelder für lange Flure. Erfasst bis 25 m, per Bluetooth eingestellt und vernetzt.

ELDAS®-Nr 535 937 502

EAN-Nr. 4007841 058029

Preis: Bitte einloggen, um Preise zu sehen

Farbe

Weiss

Montageart

Aufputzmontage Unterputz

Variante

230V, 1 Kanal 230V, 2 Kanal Bluetooth Input-Device DALI-2 Application Controller DALI-2 Input Device IP (REST API, MQTT, BacNet) KNX

Angepasst im Design der Control PRO II-Familie hinterlässt der Hallway einen sichtbar bleibenden Eindruck in modernen Gebäuden. Mit einem Erfassungsbereich von 25 x 3 m sorgt er für schnelle Schaltung. Ideal einsetzbar in langen Fluren und Gängen. Einstellung, Inbetriebnahme und Vernetzung erfolgen einfach und kabellos per Bluetooth. Nachfolgeartikel mit erweitertem Funktionsumfang ist der LuxMaster Hallway DALI-2 APC (086305).

Identifikation

Ausführung Präsenzmelder

Varianten

Ausführung DALI-2 Application Controller

Farbe Weiss

Montageart Unterputzmontage

Abmessungen

Abmessungen L × B × H 67 x 103 x 103 mm

Elektrik

Netzanschluss 230 V / 50 – 60 Hz

Versorgungsspannung Detail max. 64 Teilnehmer

Steuerausgang DALI Adressable / Broadcast 64 EVG´s

Sensorik

Montagehöhe max. 4,00 m

Sensortechnologie Hochfrequenz

Sendeleistung < 1 mW

HF-Technik 5,8 GHz

Mit Bewegungsmelder Ja

Erfassung ggf. durch Glas, Holz und Leichtbauwände

Erfassungswinkel 360 °, Gang

Öffnungswinkel 140 °

Unterkriechschutz Ja

Segmentweise Ausblendung Nein

Elektronische Skalierbarkeit Ja

Mechanische Skalierbarkeit Nein

Reichweite radial 25 x 3 m (75 m²)

Reichweite tangential 25 x 3 m (75 m²)

Montagehöhe 2,0 – 4,0 m

Optimale Montagehöhe 2,8 m

Vernetzung

Vernetzung Ja

Art der Vernetzung Master/Slave

Steuerungstechnik Steinel Connect

Funkvernetzung via BT Open Mesh

Vernetzung via DALI 2

Lichttechnik

Softlichtstart Ja

Dauerlicht schaltbar

Konstantlichtregelung Ja

Einstellungen

Dämmerungsschalter Ja

Dämmerungseinstellung 2 – 2000 lx

Zeiteinstellung 10 s – 60 min

Grundlichtfunktion Ja

Grundlichtfunktion Zeit 10 Min., ganzer Tag, Ganze Nacht

Hauptlicht einstellbar 50 - 100 %

Funktionen Halb- / Vollautomatik, Konstantlichtregelung, Lichtszene, Master/Slave Übersteuerung, Nachbargruppenfunktion, TouchDIM-Funktion, Normal- / Testbetrieb, Taster- / Schalterbetrieb, Manuell ON / ON-OFF, Konstantlichtregelung ON-OFF

Einstellungen via App, Smartphone, Tablet, Bluetooth

Mit Fernbedienung Nein

Dämmerungseinstellung Teach Nein

Grundlichtfunktion in Prozent 10 – 90 %

Grundlichtfunktion Prozent von 10 %

Gehäuse & Material

Schutzart IP20

Umgebungstemperatur -20...+50 °C

Montageort Decke

Anwendung Ort Innenbereich

Werkstoff Kunststoff

Anwendung Raum Flur / Gang, Innenbereich

Farbe Weiss

Farbe RAL 9003

Lieferumfang & Garantie

Herstellergarantie 5 Jahre

Inkl. Eckwandhalter Nein

Zertifikate & EPREL

Ausweise/Zertifikate DALI-2

UV-beständiger Kunststoff

Technische Zeichnung

Sensorerfassungsbereich

Schaltplan 1

Schaltplan Master

Schaltplan 2

Schaltplan Master-Slave Vernetzung

Produktdatenblatt Bedienungsanleitung Konformitätserklärung
