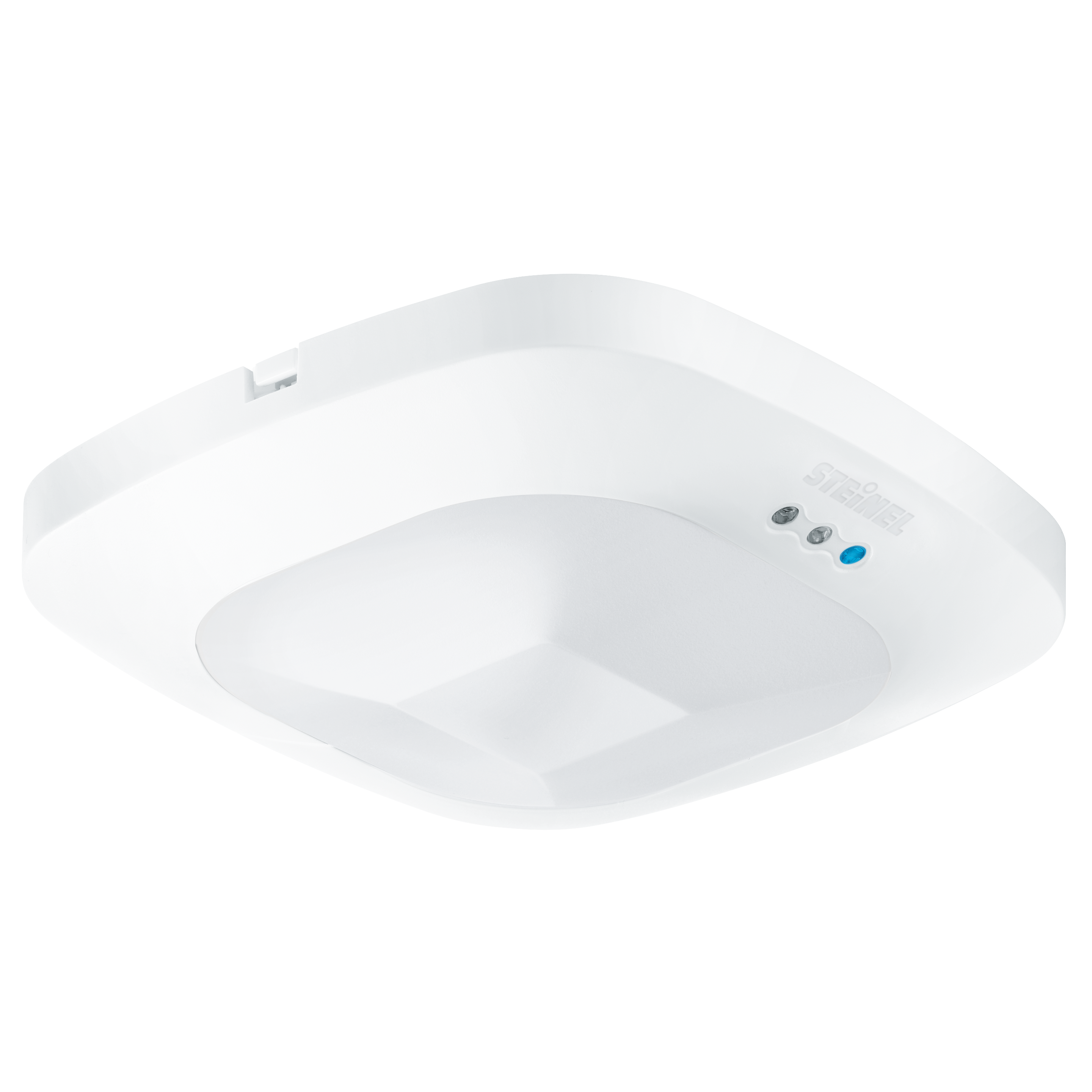

Steinel HF 360 DALI-2 APC - Unterputz

Flacher HF-Präsenzmelder für WCs, Teeküchen und Treppenhäuser. Kaum sichtbar an der Decke.

ELDAS®-Nr 535 934 504

EAN-Nr. 4007841 002817

Preis: Bitte einloggen, um Preise zu sehen

Montageart

Deckeneinbau Unterputz

Variante

230V, 1 Kanal 230V, 2 Kanal DALI-2 Application Controller DALI-2 Input Device KNX

Farbe

Weiss

STEINEL ist nicht nur der Pionier der Hochfrequenz-Sensorik, sondern setzt diese auch als erster erfolgreich für Präsenzmelder ein. Mit vielen Vorteilen, speziell bei Anwendungen in öffentlichen Bereichen wie Toilettenkabinen. Da HF ohne Linse arbeitet, ist der Presence Control PRO HF 360 sehr flach und als „Überwacher“ kaum zu erkennen. Er bietet daher kaum Angriffsflächen, zum Beispiel für Vandalismus.

Identifikation

Ausführung Präsenzmelder

Varianten

Ausführung DALI-2 Application Controller

Montageart Unterputzmontage

Abmessungen

Abmessungen L × B × H 56 x 120 x 120 mm

Elektrik

Netzanschluss 230 V / 50 – 60 Hz

Steuerausgang DALI Broadcast 2x12 EVG´s

Sensorik

Montagehöhe max. 3,50 m

Sensortechnologie Hochfrequenz

Sendeleistung < 1 mW

HF-Technik 5,8 GHz

Erfassung ggf. durch Glas, Holz und Leichtbauwände

Erfassungswinkel 360 °

Öffnungswinkel 140 °

Unterkriechschutz Ja

Segmentweise Ausblendung Ja

Elektronische Skalierbarkeit Ja

Mechanische Skalierbarkeit Nein

Reichweite Detail Zur Raumanpassung lassen sich 1 oder 2 Erfassungsrichtungen per Aufkleber ausblenden

Reichweite radial Ø 12 m (113 m²)

Reichweite tangential Ø 12 m (113 m²)

Montagehöhe 2,5 – 3,5 m

Optimale Montagehöhe 2,8 m

Vernetzung

Vernetzung Ja

Art der Vernetzung Master/Slave

Mit Busankopplung Ja

Vernetzung via DALI 2

Lichttechnik

Softlichtstart Ja

Dauerlicht schaltbar

Konstantlichtregelung Ja

Einstellungen

Dämmerungsschalter Ja

Dämmerungseinstellung 10 – 1000 lx

Zeiteinstellung 30 s – 30 min

Grundlichtfunktion Ja

Grundlichtfunktion Zeit 1-60 Min., ganze Nacht

Hauptlicht einstellbar 50 - 100 %

Funktionen Normal- / Testbetrieb, Halb- / Vollautomatik, Taster- / Schalterbetrieb, Manuell ON / ON-OFF, Konstantlichtregelung ON-OFF

Einstellungen via Fernbedienung, DIP-Schalter, Potis, Smart Remote

Mit Fernbedienung Nein

Dämmerungseinstellung Teach Ja

Grundlichtfunktion in Prozent 10 – 60 %

Grundlichtfunktion Prozent von 10 %

Gehäuse & Material

Schutzart IP20

Umgebungstemperatur -25...+55 °C

Montageort Decke

Anwendung Ort Innenbereich

Werkstoff Kunststoff

Anwendung Raum Funktionsraum / Nebenraum, Innenbereich, Teeküche, Treppenhaus, WC / Waschraum

Farbe Weiss

Farbe RAL 9010

Lieferumfang & Garantie

Herstellergarantie 5 Jahre

Inkl. Eckwandhalter Nein

Zertifikate & EPREL

Ausweise/Zertifikate DALI-2

Optionale Fernbedienung

Optionaler Aufputzadapter

Optionaler Schutzkorb

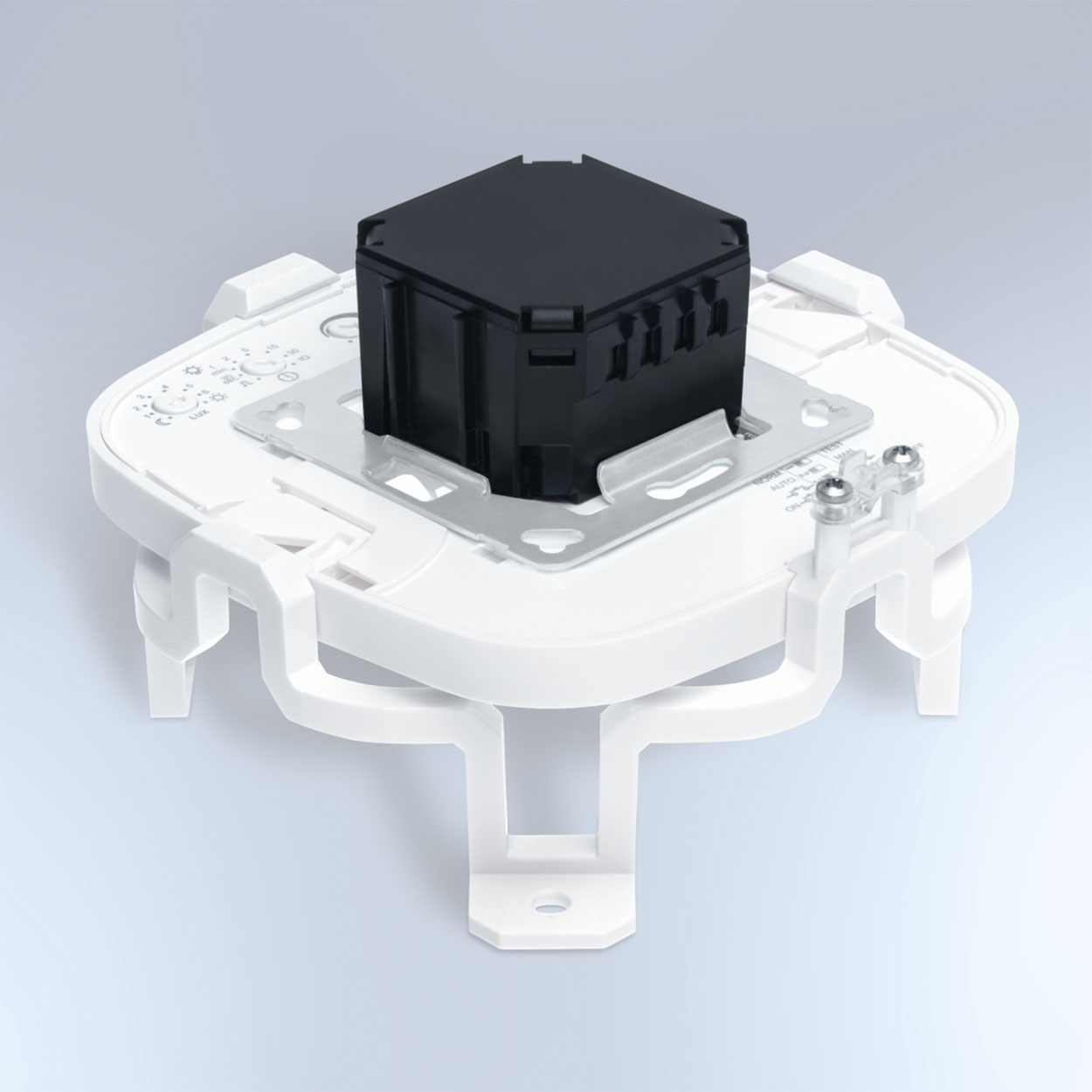

HF Deckenadapter zur Montage auf abgehängten Decken

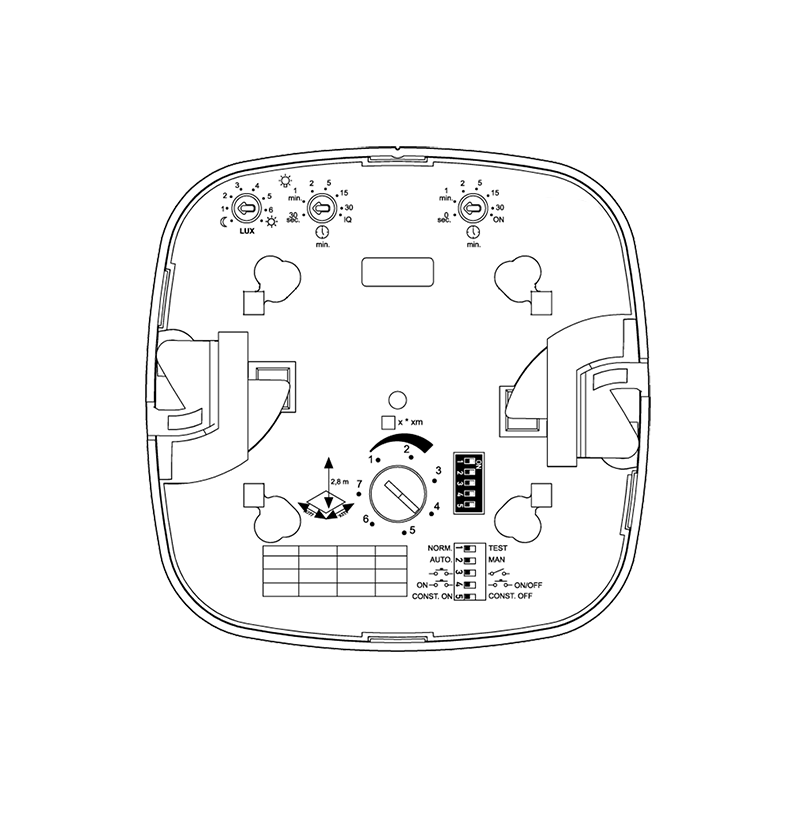

Technische Zeichnung

Sensorerfassungsbereich

Schaltplan 1

Schaltplan Master

Schaltplan 2

Schaltplan Master-Master Vernetzung
