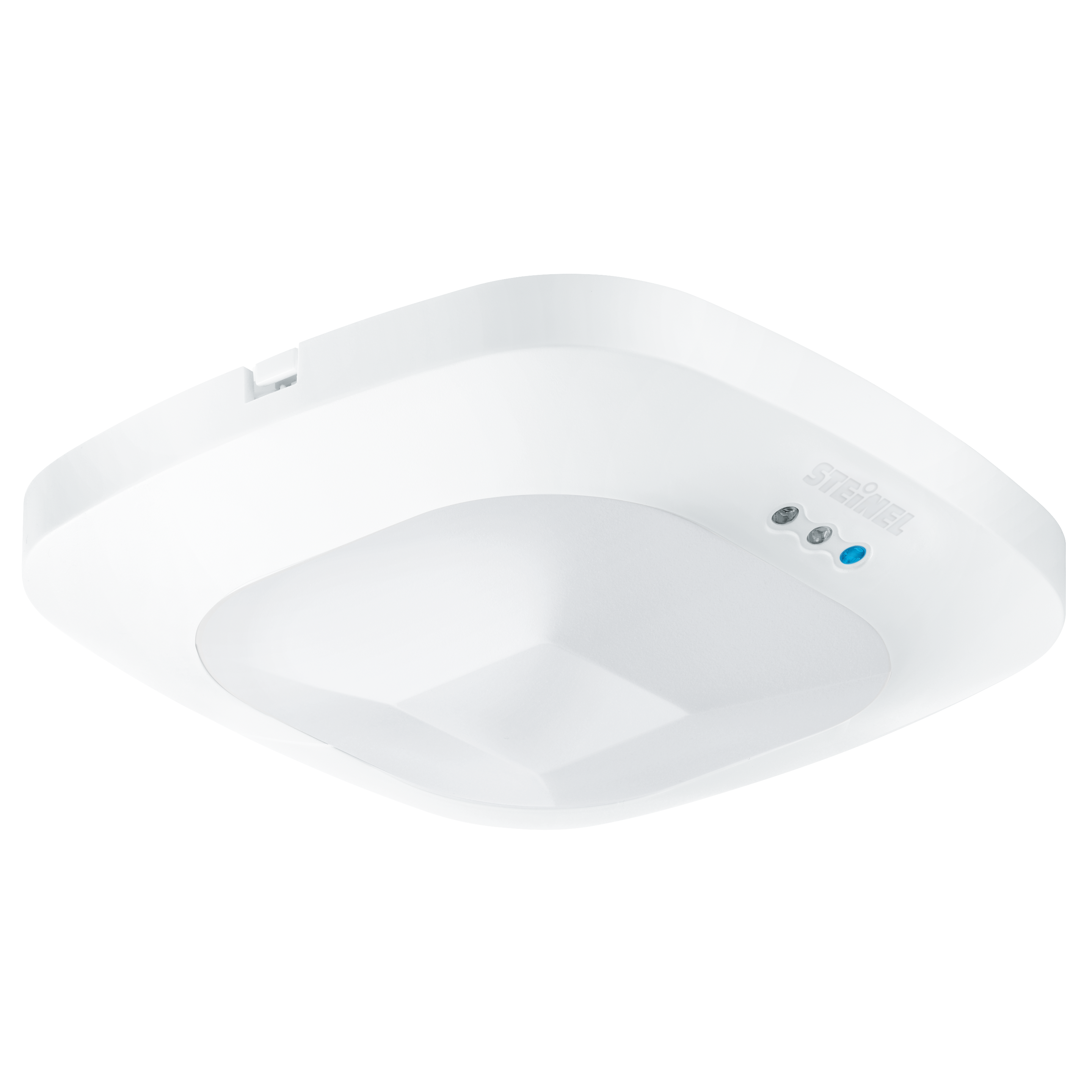

Steinel HF 360 DALI-2 Input Device - Unterputz

Flacher HF-Präsenzmelder für WCs, Teeküchen und Treppenhäuser. Kaum sichtbar an der Decke.

ELDAS®-Nr 535 932 100

EAN-Nr. 4007841 057480

Preis: Bitte einloggen, um Preise zu sehen

Montageart

Unterputz

Variante

230V, 1 Kanal 230V, 2 Kanal DALI-2 Application Controller DALI-2 Input Device KNX

Farbe

Weiss

STEINEL ist nicht nur der Pionier der Hochfrequenz-Sensorik, sondern setzt diese auch als erster erfolgreich für Präsenzmelder ein. Mit vielen Vorteilen, speziell bei Anwendungen in öffentlichen Bereichen wie Toilettenkabinen. Da HF ohne Linse arbeitet, ist der Presence Control PRO HF 360 sehr flach und als „Überwacher“ kaum zu erkennen. Er bietet daher kaum Angriffsflächen, zum Beispiel für Vandalismus.

Identifikation

Ausführung Präsenzmelder

Varianten

Ausführung DALI-2 Input-Device

Montageart Unterputzmontage

Abmessungen

Abmessungen L × B × H 56 x 120 x 120 mm

Elektrik

Netzanschluss 12 – 22,5 V

Versorgungsspannung Detail DALI-Bus

Schaltausgang 1 potenzialfrei Nein

Schaltausgang 2 potenzialfrei Nein

Steuerausgang DALI Adressable / Slave

Sensorik

Montagehöhe max. 3,50 m

Sensortechnologie Hochfrequenz

Sendeleistung < 1 mW

HF-Technik 5,8 GHz

Erfassung ggf. durch Glas, Holz und Leichtbauwände

Erfassungswinkel 360 °

Öffnungswinkel 140 °

Unterkriechschutz Ja

Segmentweise Ausblendung Ja

Elektronische Skalierbarkeit Ja

Mechanische Skalierbarkeit Nein

Reichweite Detail Zur Raumanpassung lassen sich 1 oder 2 Erfassungsrichtungen per Aufkleber ausblenden

Reichweite radial Ø 12 m (113 m²)

Reichweite tangential Ø 12 m (113 m²)

Montagehöhe 2,5 – 3,5 m

Optimale Montagehöhe 2,5 m

Vernetzung

Vernetzung Ja

Art der Vernetzung Master/Slave

Anzahl DALI-Teilnehmer 5

Mit Busankopplung Ja

Vernetzung via DALI 2

Lichttechnik

Softlichtstart Nein

Konstantlichtregelung Nein

Einstellungen

Dämmerungsschalter Ja

Dämmerungseinstellung 10 – 1000 lx

Grundlichtfunktion Nein

Hauptlicht einstellbar Nein

Einstellungen via Bus

Mit Fernbedienung Nein

Dämmerungseinstellung Teach Nein

Gehäuse & Material

Schutzart IP20

Umgebungstemperatur -25...+55 °C

Montageort Decke

Anwendung Ort Innenbereich

Werkstoff Kunststoff

Anwendung Raum Funktionsraum / Nebenraum, Innenbereich, Teeküche, Treppenhaus, WC / Waschraum

Farbe Weiss

Farbe RAL 9010

Lieferumfang & Garantie

Herstellergarantie 5 Jahre

Inkl. Eckwandhalter Nein

Zertifikate & EPREL

Ausweise/Zertifikate DALI-2

Optionaler Aufputzadapter

Optionaler Schutzkorb

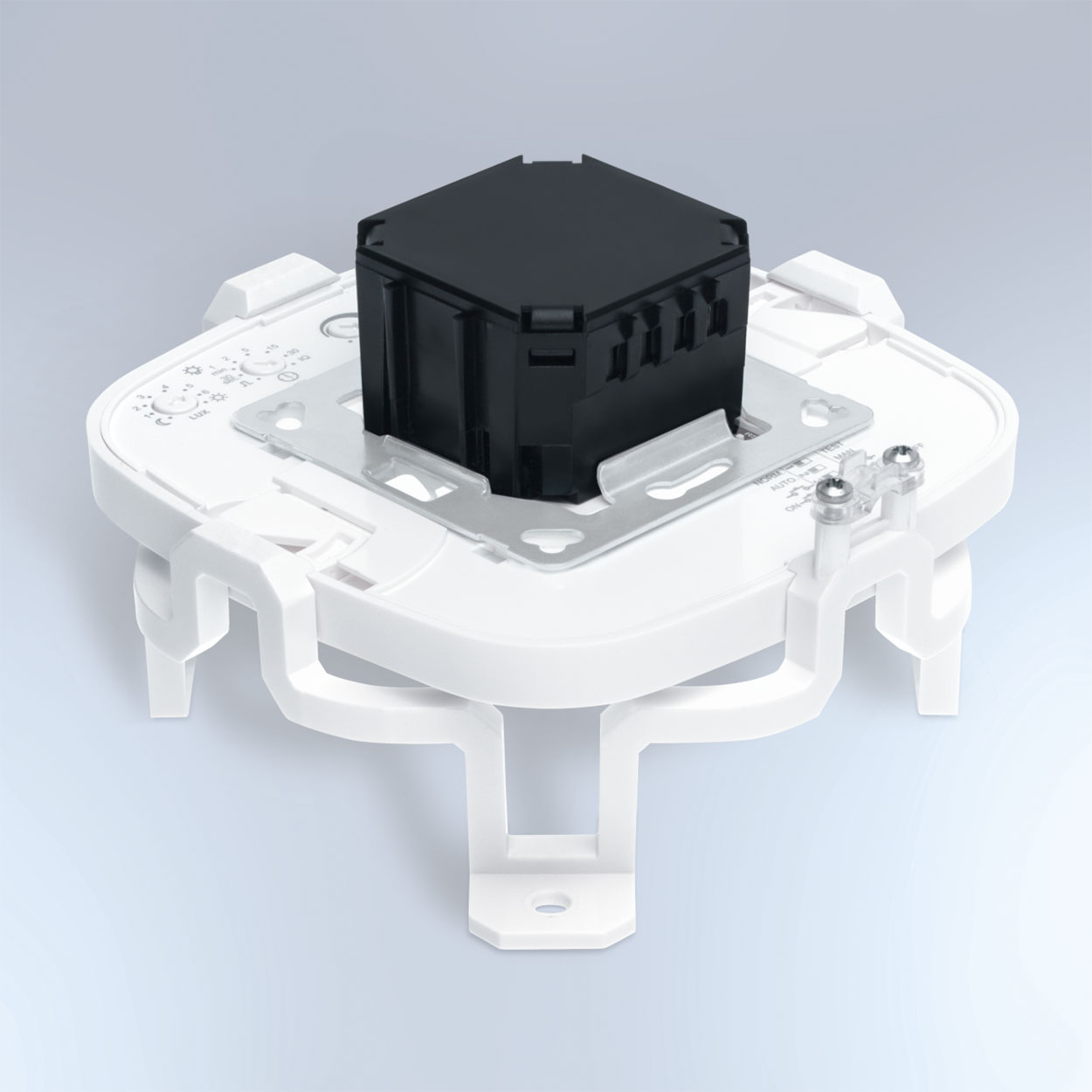

HF Deckenadapter zur Montage auf abgehängten Decken

Technische Zeichnung

Sensorerfassungsbereich

Schaltplan 1

Schaltplan

Produktdatenblatt Bedienungsanleitung Konformitätserklärung

Aufputz-Adapter Control Pro IP54 weiss

Art.-Nr. 000363

Control PRO Schutzkorb

Art.-Nr. 003036
