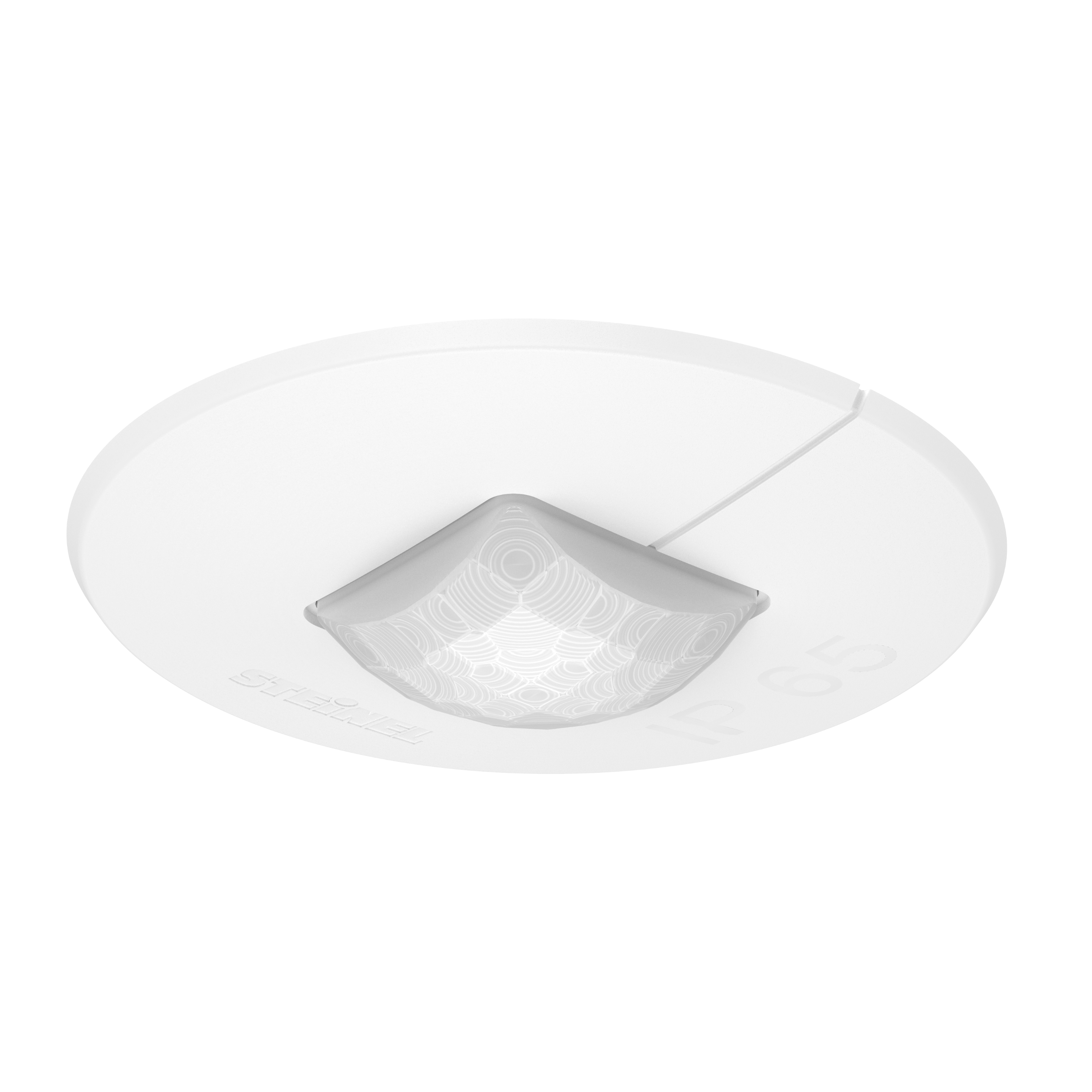

Steinel IR Quattro MICRO 6m DALI-2 Input Device - weiss

Mini-Präsenzmelder für Hotelzimmer, Pflegezimmer und WCs. Kaum sichtbar, auch für Feuchträume.

ELDAS®-Nr 535 933 806

EAN-Nr. 4007841 053871

Preis: Bitte einloggen, um Preise zu sehen

Farbe

Weiss

Vernetzung via

DALI 2 Kabel KNX

Von Architekten und Planern gefordert, von STEINEL gemacht. Der IR Quattro MICRO erfüllt viele Wünsche. Sein kleines Einbaumass und die geringe Aufbauhöhe machen ihn perfekt für Anwendungen, bei denen keine störenden Installationen an der Decke gewünscht sind. Die Mikro-Präzisionslinse misst gerade einmal 15 x 15 mm. Seine Leistung ist trotz der Grösse beeindruckend. Der 360° Infrarot-Präsenzmelder erfasst 36 m². Dank der IP65 Zertifizierung kann er auch in Feuchträumen eingesetzt werden. Der IR Quattro MICRO -unser Kleinster mit grossem Potential.

Identifikation

Ausführung Präsenzmelder

Varianten

Ausführung DALI-2

Farbe Weiss

Abmessungen

Abmessungen L × B × H 75 x 43 x 43 mm

Abmessungen Ø × H 43 x 75 mm

Elektrik

Netzanschluss 12 – 22,5 V

Versorgungsspannung Detail DALI-Bus

Steuerausgang DALI Adressable / Slave

Sensorik

Montagehöhe max. 5,00 m

Sensortechnologie Passiv Infrarot

Mit Bewegungsmelder Ja

Erfassungswinkel 360 °

Öffnungswinkel 90 °

Unterkriechschutz Ja

Segmentweise Ausblendung Nein

Elektronische Skalierbarkeit Nein

Mechanische Skalierbarkeit Nein

Reichweite radial 4 x 4 m (16 m²)

Reichweite tangential 6 x 6 m (36 m²)

Schaltzonen 168 Schaltzonen

Montagehöhe 2,0 – 5,0 m

Reichweite Präsenz 4 x 4 m (16 m²)

Optimale Montagehöhe 2,8 m

Vernetzung

Vernetzung Ja

Art der Vernetzung Master/Slave

Anzahl DALI-Teilnehmer 2

Mit Busankopplung Ja

Lichttechnik

Softlichtstart Nein

Konstantlichtregelung Ja

Einstellungen

Dämmerungsschalter Ja

Dämmerungseinstellung 2 – 1000 lx

Grundlichtfunktion Nein

Hauptlicht einstellbar Nein

Einstellungen via Bus

Mit Fernbedienung Nein

Dämmerungseinstellung Teach Ja

Gehäuse & Material

Schutzart IP65

Umgebungstemperatur -25...+55 °C

Werkstoff des Gehäuses Kunststoff

Werkstoff der Abdeckung Ohne Abdeckung

Montageort Decke

Anwendung Ort Innenbereich

Montageart Deckeneinbau

Werkstoff Kunststoff

Anwendung Raum Einzelbüro, Funktionsraum / Nebenraum, Hotelzimmer, Innenbereich, Pflegezimmer, WC / Waschraum

Farbe Weiss

Farbe RAL 9003

Lieferumfang & Garantie

Herstellergarantie 5 Jahre

Inkl. Eckwandhalter Nein

Zertifikate & EPREL

Ausweise/Zertifikate DALI-2

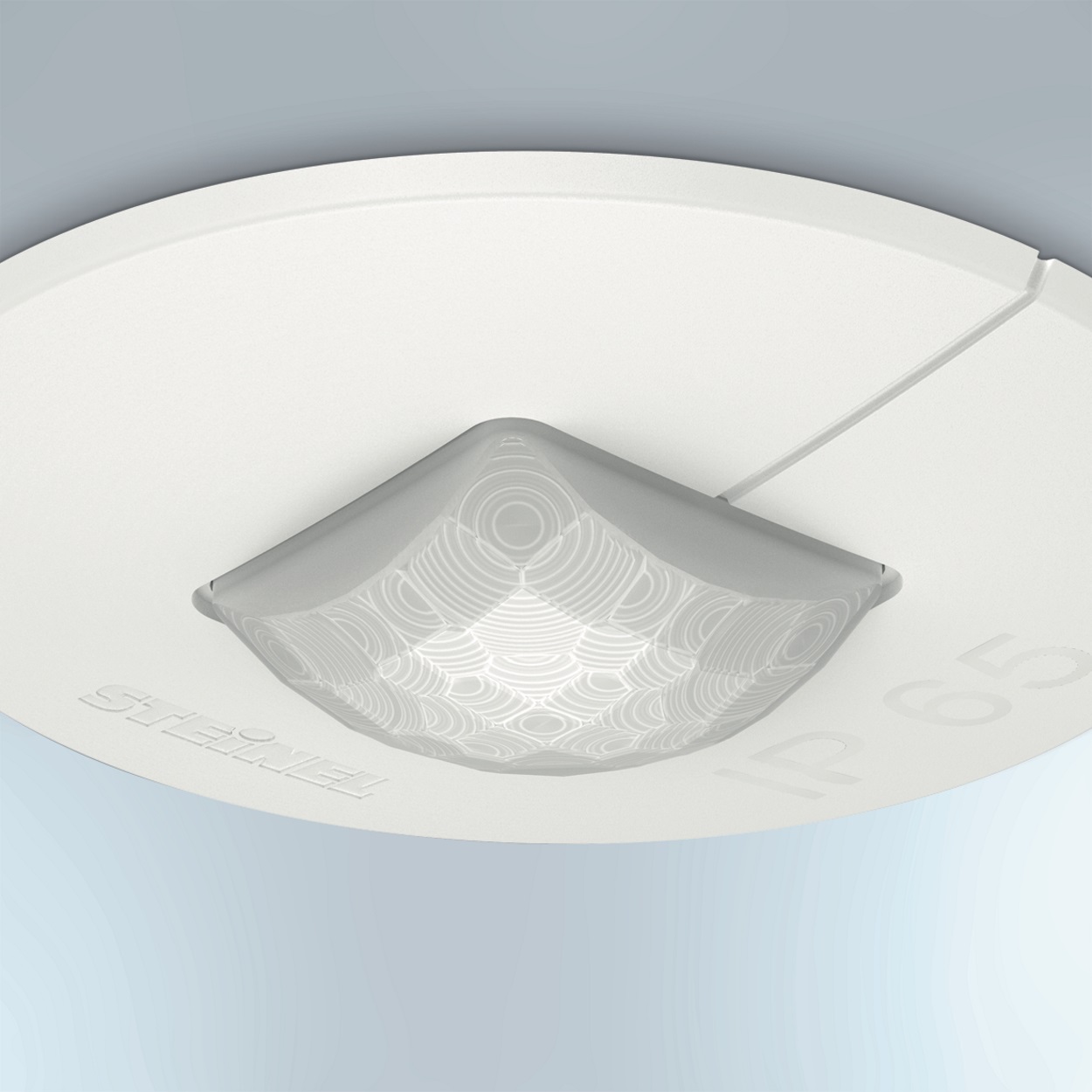

Infrarot-Präzisionslinse im Miniformat

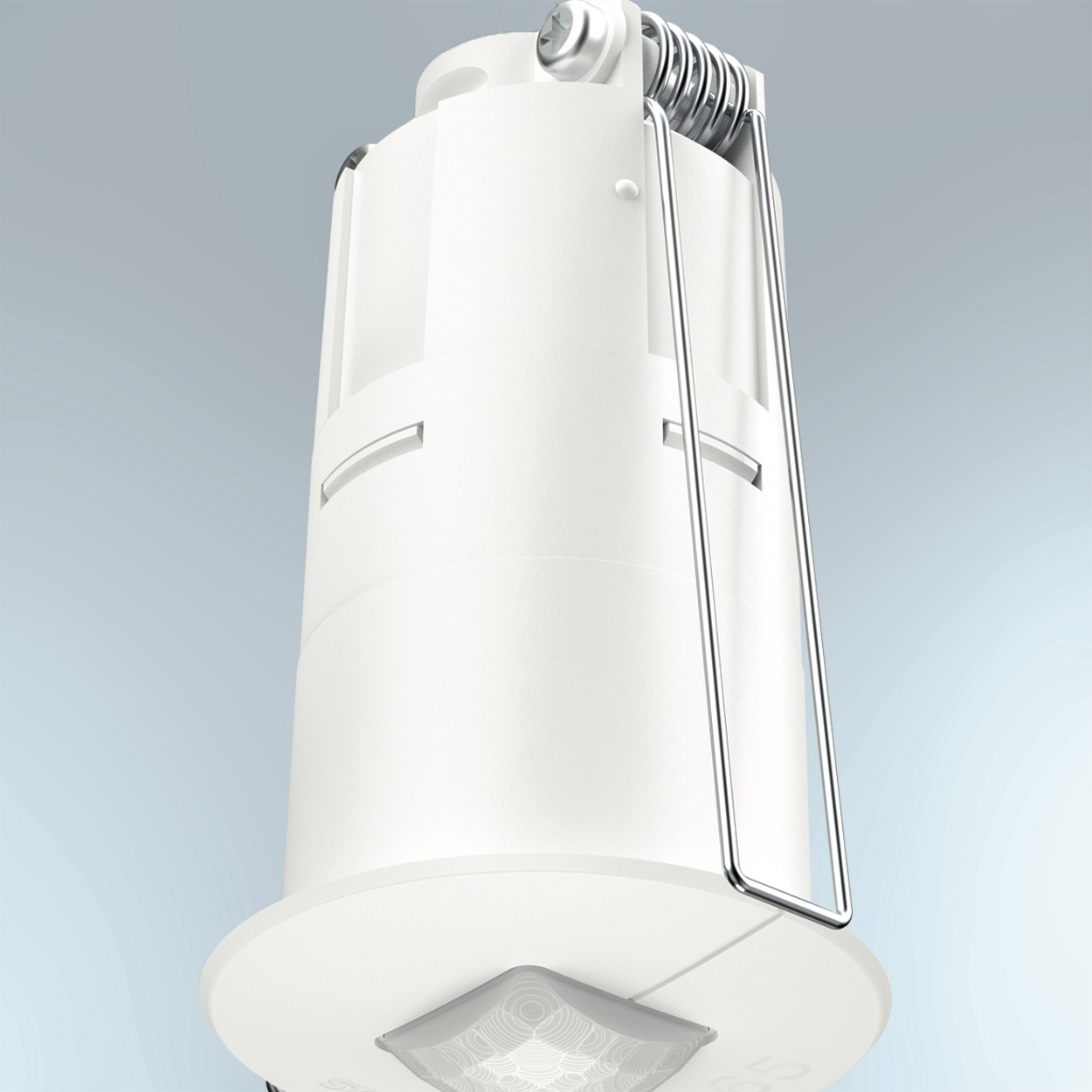

Mit Federklammern

Technische Zeichnung

Sensorerfassungsbereich

Schaltplan 1

Schaltplan

Produktdatenblatt Bedienungsanleitung Konformitätserklärung
