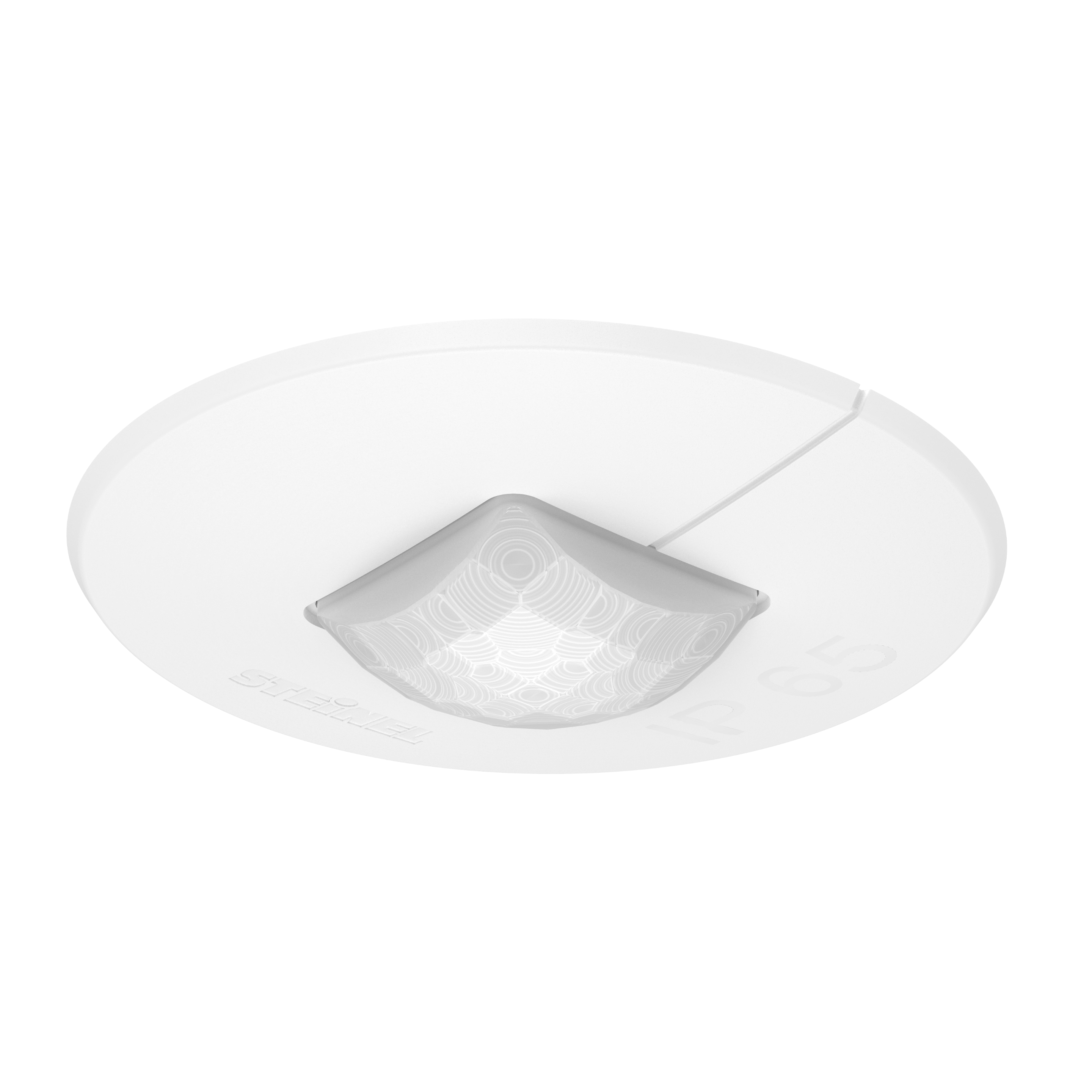

Steinel IR Quattro MICRO 6m DALI-2 IPD - bianco

N. ELDAS® 535 933 806

EAN-N. 4007841 053871

Versione

KNX 230V 1 canale DALI-2

Colore

Bianco Nero

Richiesto da architetti e progettisti, realizzato da STEINEL. L'IR Quattro MICRO soddisfa diversi desideri. Le sue piccolissime dimensioni d'incasso e la ridotta altezza di montaggio lo rendono ideale per applicazioni in cui non si desiderano installazioni sul soffitto che disturbano il quadro d'insieme. La microlente ad alta precisione è piccolissima: 15 x 15 mm. Malgrado tali ridotte dimensioni la sua prestazione è impressionante. Il rilevatore di presenza a infrarosso da 360° vanta un campo di rilevamento di 36 m². Grazie alla certificazione IP65 può essere impiegato anche in ambienti umidi. L'IR Quattro MICRO - il nostro piccoletto con grande potenziale.

Identificazione

Versione Rilevatore di presenza

Dimensioni

Dimensioni L × P × A 75 x 43 x 43 mm

Dimensioni Ø × A 43 x 75 mm

Elettrico

Allacciamento alla rete 12 – 22,5 V

Dettaglio tensione di alimentazione Bus DALI

Uscita di controllo DALI Adressable/Slave

Tecnologia dei sensori

Altezza di montaggio max. 5,00 m

Tecnologia del sensore Infrarossi passivi

Con sensore di movimento Sì

Angolo di rilevamento 360 °

Angolo di apertura 90 °

Protezione anti-intrusione Sì

Mascheramento per segmenti No

Scalabilità elettronica No

Scalabilità meccanica No

Portata radiale 4 x 4 m (16 m²)

Portata tangenziale 6 x 6 m (36 m²)

Zone di commutazione 168 zone di commutazione

Altezza di montaggio 2,00 – 5,00 m

Portata presenza 4 x 4 m (16 m²)

Altezza di montaggio ottimale 2,8 m

Connettività

Collegamento in rete Sì

Tipo di collegamento in rete Master/Slave

Collegamento in rete tramite bus DALI

Numero di partecipanti DALI 2

Con accoppiatore bus Sì

Tecnica dell'illuminazione

Avvio luce dolce No

Regolazione luce costante Sì

Impostazioni

Interruttore crepuscolare Sì

Regolazione crepuscolare 2 – 1000 lx

Funzione luce di base No

Luce principale regolabile No

Impostazioni tramite Bus

Con telecomando No

Regolazione crepuscolare Teach Sì

Alloggiamento e materiale

Grado di protezione IP65

Temperatura ambiente da -25 fino a 55 °C

Materiale dell'alloggiamento Plastica

Materiale della copertura senza copertura

Luogo di montaggio soffitto

Luogo di applicazione Interni

Tipo di montaggio Incasso a soffitto

Materiale Plastica

Applicazione ambiente Interni WC / docce camere assistite camere di hotel locale multiuso / di servizio ufficio singolo

Colore bianco

Colore RAL 9003

Contenuto della fornitura e garanzia

Garanzia del produttore 5 anni

Supporto angolare incluso No

Certificati ed EPREL

Certificati DALI-2

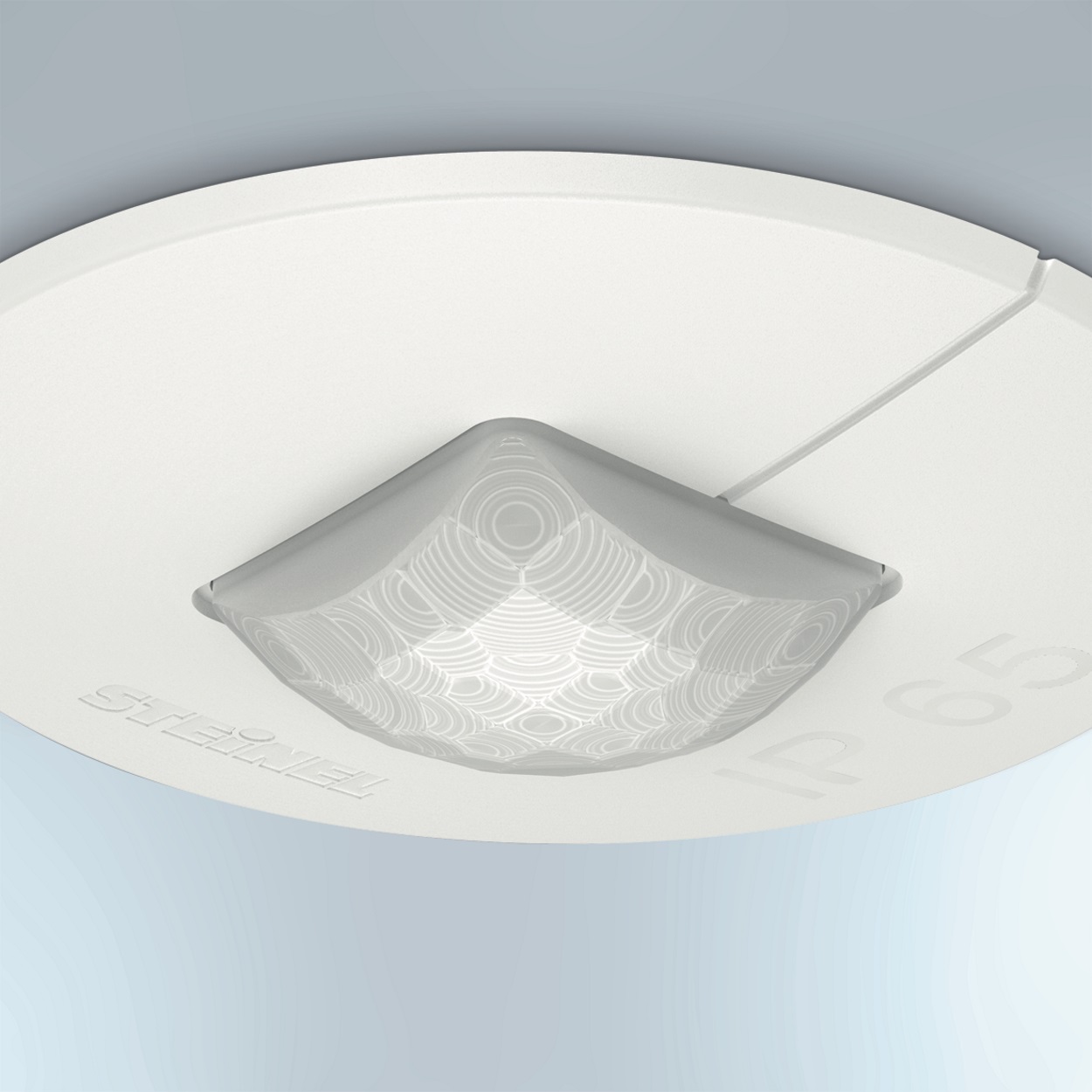

Lente di precisione a infrarossi in miniformato

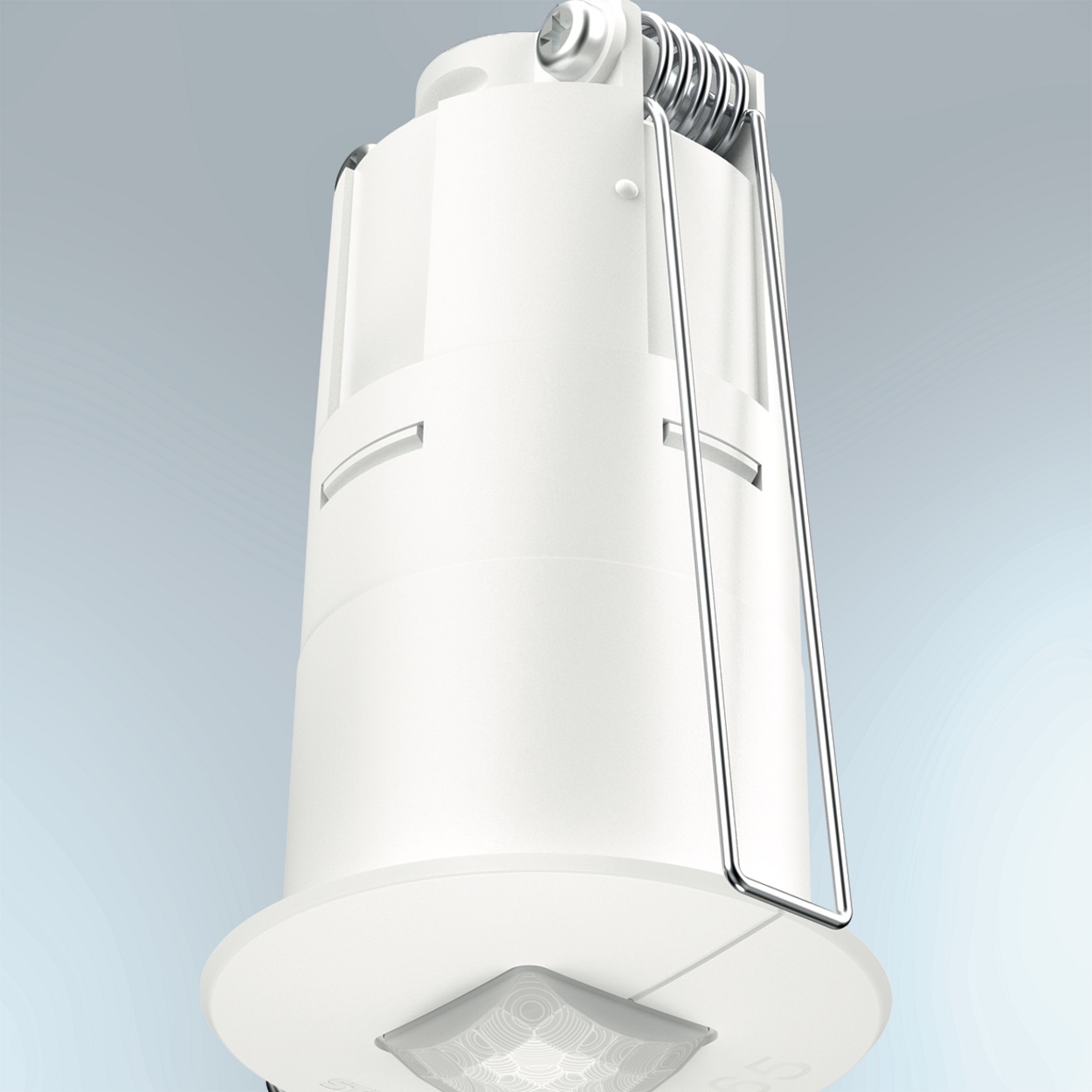

Con pinze a molla

Disegno tecnico

Area di rilevamento del sensore

Schema elettrico 1

Schema elettrico
