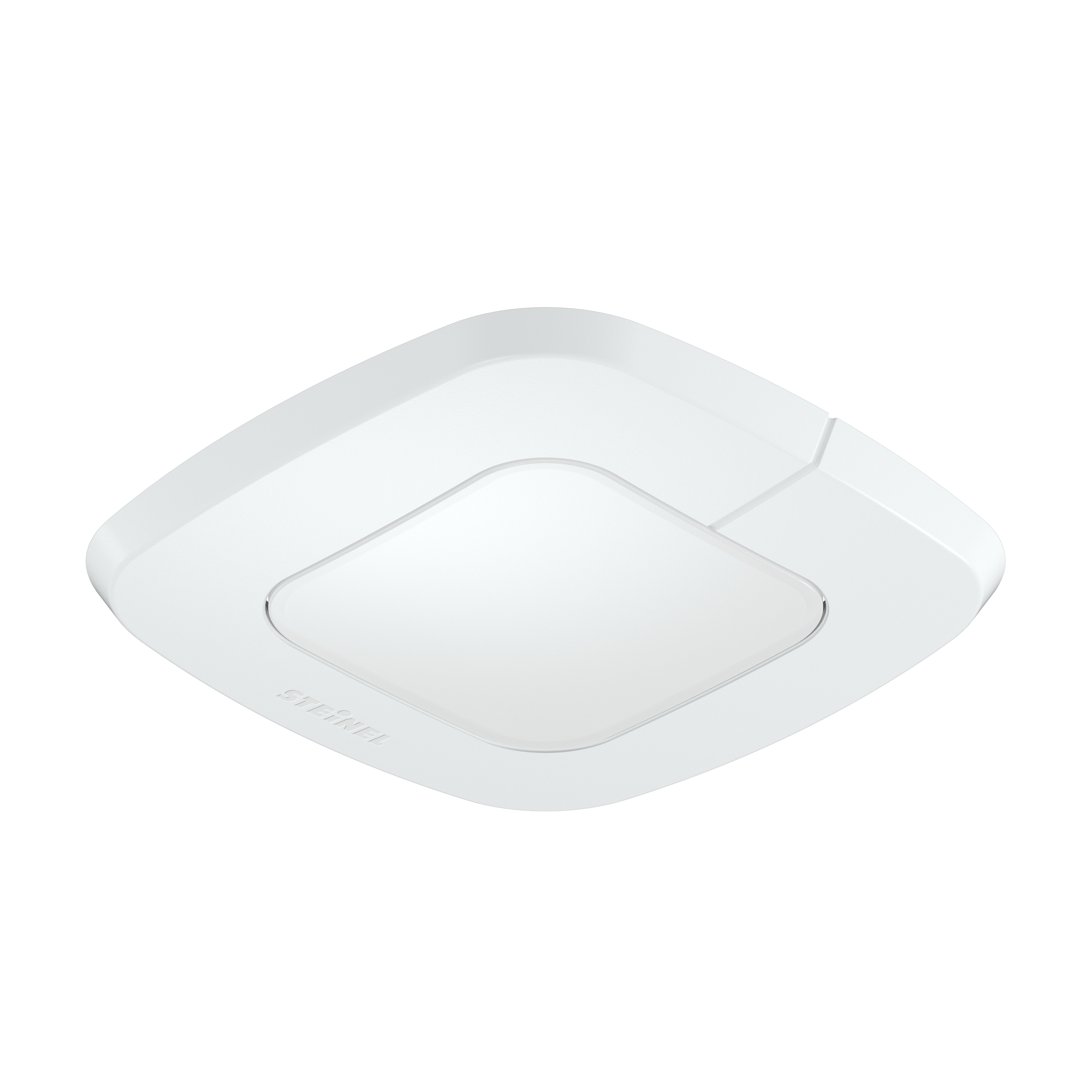

Steinel IR Quattro SLIM XS 4m DALI-2 Input Device - eckig

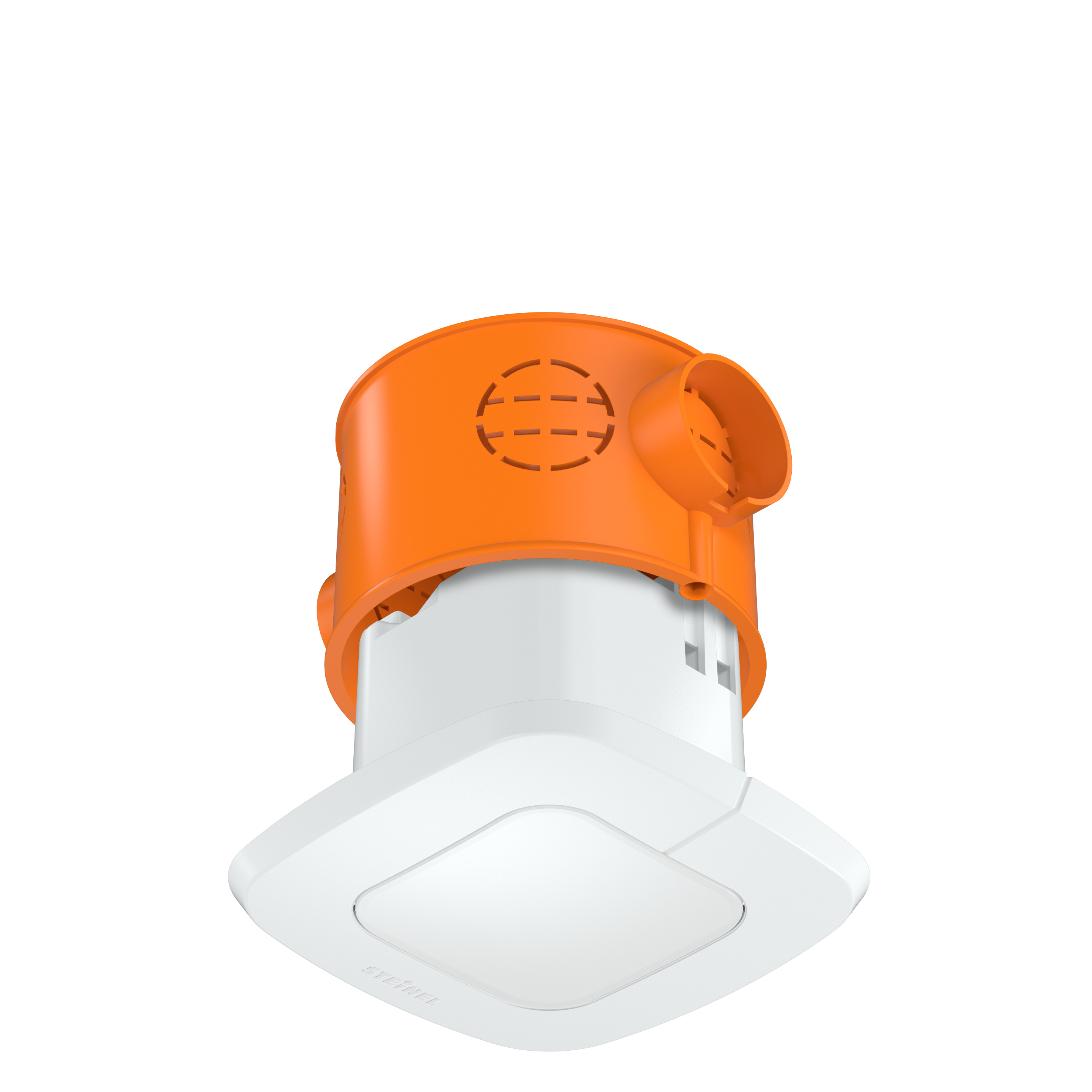

Flacher Präsenzmelder für Hotelzimmer, Pflegezimmer und WCs. Passt in die Unterputzdose.

ELDAS®-Nr 535 932 400

EAN-Nr. 4007841 057510

Preis: Bitte einloggen, um Preise zu sehen

Farbe

Weiss

Variante

230V, 1 Kanal DALI-2 Input Device KNX

Auf vielfachen Wunsch. Der extra flache Präsenzmelder IR Quattro SLIM XS verschwindet geradezu in Wand oder Decke. Dank dem neuen und praktischen Unterputzdosen-Format bildet er eine auffallend unauffällige Symbiose mit dem Büroumfeld und lässt sich nun in jeder handelsüblichen Unterputzdose verbauen. Kurzum: Unser flachster Präsenzmelder tut gerade so, als wäre er überhaupt nicht da – und ist doch absolut präsent, wenn es darauf ankommt. Um für alle Fälle gerüstet zu sein, gibt es den SLIM XS auch in runder Bauform.

Identifikation

Ausführung Präsenzmelder

Varianten

Ausführung DALI-2

Farbe Weiss

Abmessungen

Abmessungen L × B × H 50 x 80 x 80 mm

Elektrik

Netzanschluss 12 – 22,5 V

Versorgungsspannung Detail DALI-Bus

Schaltausgang 2 potenzialfrei Nein

Steuerausgang DALI Adressable / Slave

Sensorik

Montagehöhe max. 4,00 m

Sensortechnologie Passiv Infrarot

Mit Bewegungsmelder Ja

Erfassungswinkel 360 °

Öffnungswinkel 71 °

Unterkriechschutz Ja

Segmentweise Ausblendung Nein

Elektronische Skalierbarkeit Nein

Mechanische Skalierbarkeit Nein

Reichweite Detail Retina-Linse und hexagonaler Fresnel-Struktur

Reichweite radial 4 x 4 m (16 m²)

Reichweite tangential 4 x 4 m (16 m²)

Schaltzonen 408 Schaltzonen

Montagehöhe 2,5 – 4,0 m

Reichweite Präsenz 4 x 4 m (16 m²)

Optimale Montagehöhe 2,8 m

Vernetzung

Vernetzung Ja

Art der Vernetzung Master/Slave

Anzahl DALI-Teilnehmer 2

Mit Busankopplung Ja

Vernetzung via DALI 2

Lichttechnik

Softlichtstart Nein

Konstantlichtregelung Ja

Einstellungen

Dämmerungsschalter Ja

Dämmerungseinstellung 10 – 1000 lx

Zeiteinstellung 30 s – 30 min

Grundlichtfunktion Nein

Hauptlicht einstellbar Nein

Einstellungen via Bus

Mit Fernbedienung Nein

Dämmerungseinstellung Teach Ja

Gehäuse & Material

Schutzart IP20

Umgebungstemperatur 0...+40 °C

Montageort Decke

Anwendung Ort Innenbereich

Montageart Unterputz

Werkstoff Kunststoff

Anwendung Raum Einzelbüro, Funktionsraum / Nebenraum, Hotelzimmer, Innenbereich, Pflegezimmer, WC / Waschraum

Farbe Weiss

Farbe RAL 9010

Lieferumfang & Garantie

Herstellergarantie 5 Jahre

Inkl. Eckwandhalter Nein

Zertifikate & EPREL

Ausweise/Zertifikate DALI-2

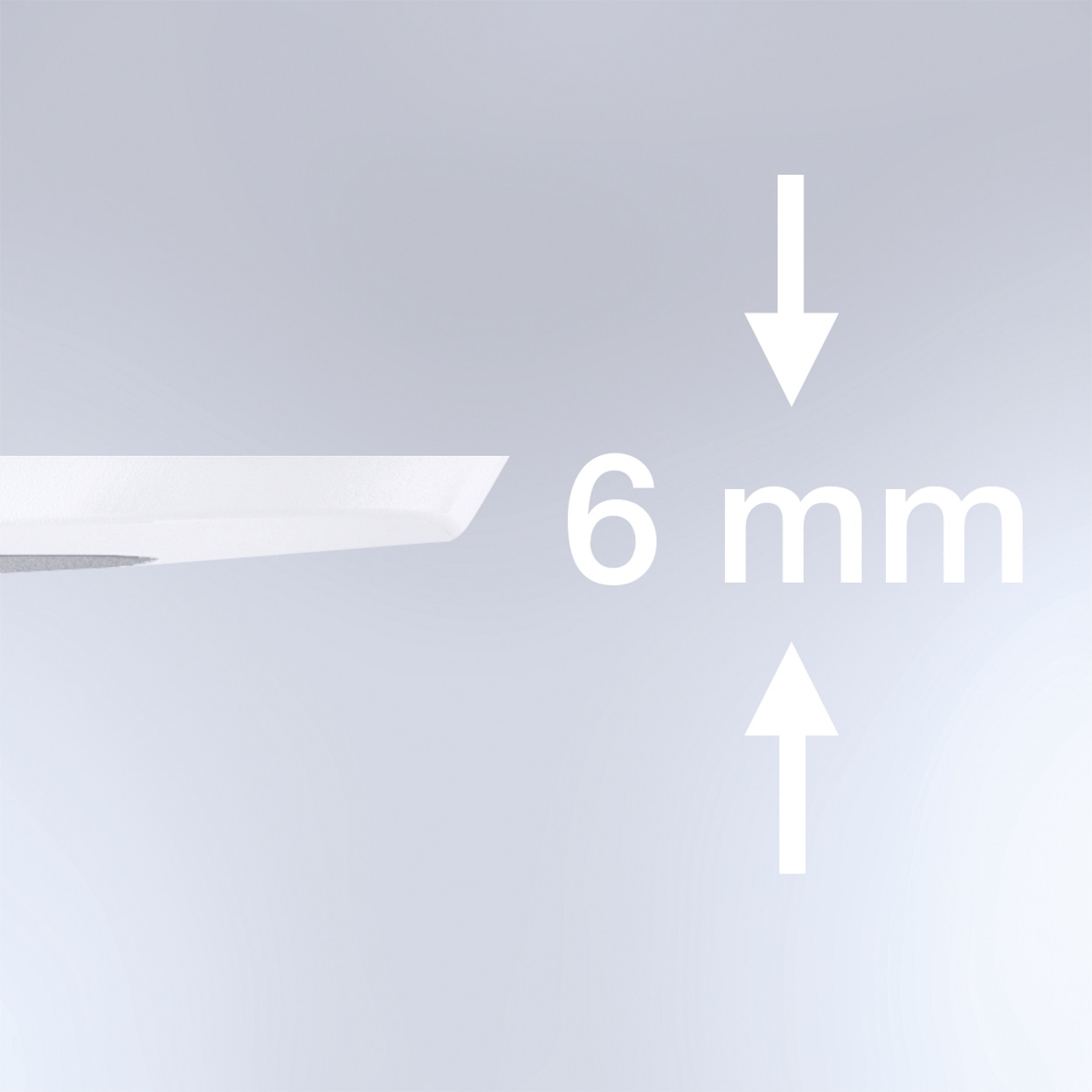

Extrem flache Aufbauhöhe

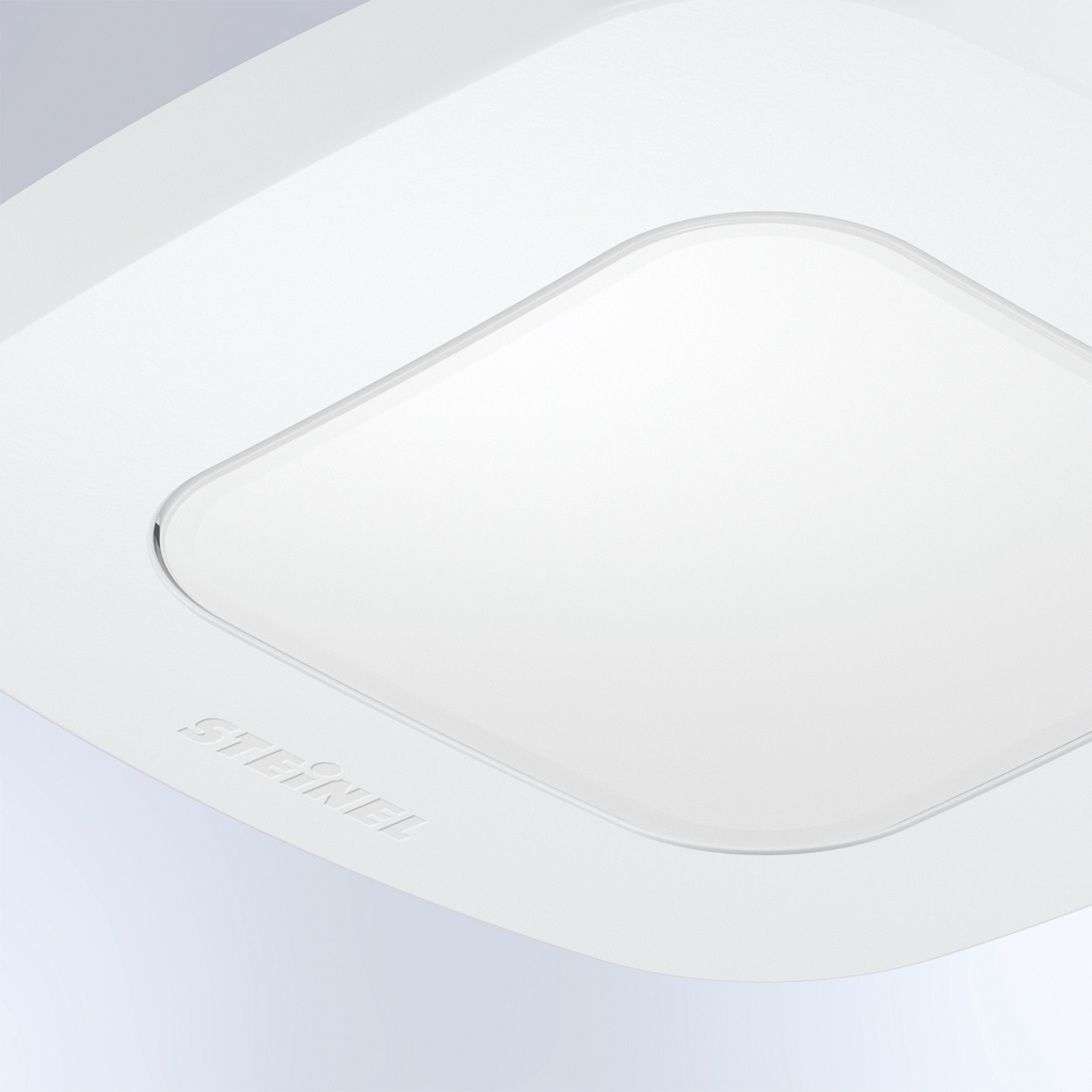

Hochwertige Retina-Linse

Technische Zeichnung

Sensorerfassungsbereich

Schaltplan 1

Schaltplan

Produktdatenblatt Bedienungsanleitung Konformitätserklärung
