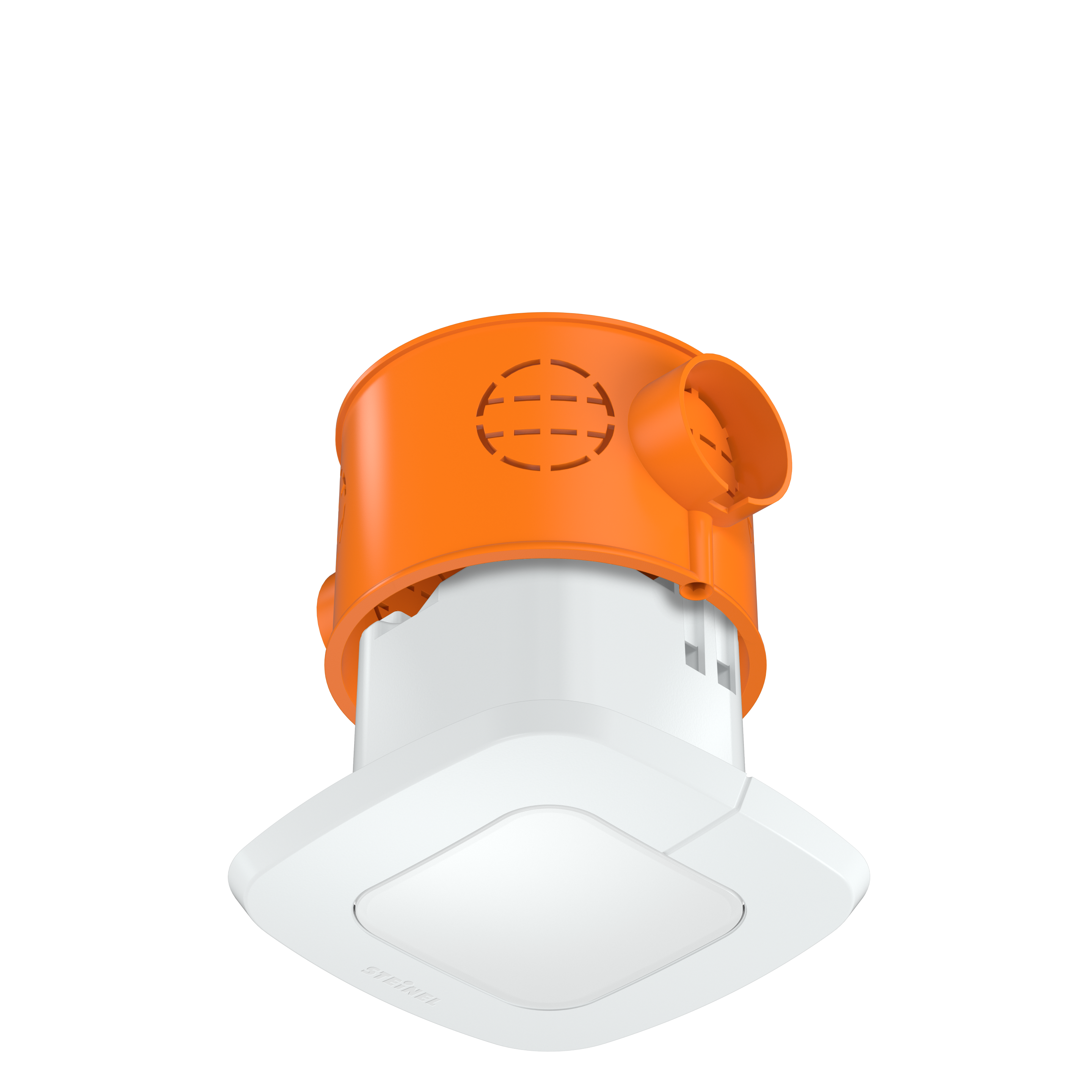

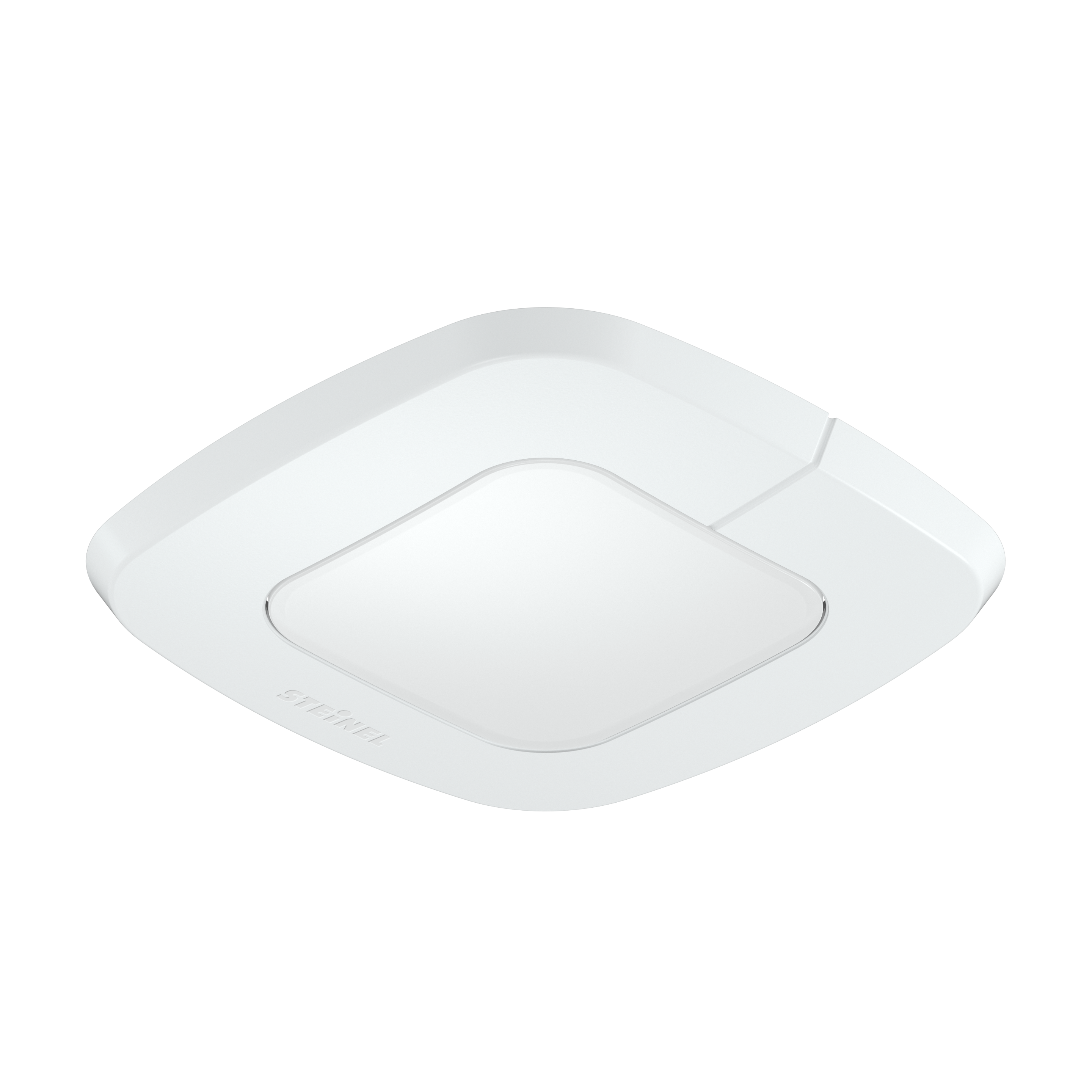

Steinel IR Quattro SLIM XS 4m COM1 - eckig

Flacher Präsenzmelder für Hotelzimmer, Pflegezimmer und WCs. Passt in die Unterputzdose.

ELDAS®-Nr 535 930 800

EAN-Nr. 4007841 032951

Preis: Bitte einloggen, um Preise zu sehen

Farbe

Weiss

Variante

230V, 1 Kanal DALI-2 Input Device KNX

Auf vielfachen Wunsch. Der extra flache Präsenzmelder IR Quattro SLIM XS verschwindet geradezu in Wand oder Decke. Dank dem neuen und praktischen Unterputzdosen-Format bildet er eine auffallend unauffällige Symbiose mit dem Büroumfeld und lässt sich nun in jeder handelsüblichen Unterputzdose verbauen. Kurzum: Unser flachster Präsenzmelder tut gerade so, als wäre er überhaupt nicht da – und ist doch absolut präsent, wenn es darauf ankommt. Um für alle Fälle gerüstet zu sein, gibt es den SLIM XS auch in runder Bauform.

Identifikation

Ausführung Präsenzmelder

Varianten

Ausführung 230V 1 Kanal

Farbe Weiss

Abmessungen

Abmessungen L × B × H 55 x 80 x 80 mm

Elektrik

Netzanschluss 230 V / 50 – 60 Hz

Leistung 1000 W

Schaltausgang 1 ohmsch 1000 W

Leuchtstofflampen EVG 400 W

Leuchtstofflampen unkompensiert 500 VA

Leuchtstofflampen reihenkompensiert 500 VA

Leuchtstofflampen parallelkompensiert 500 VA

Schaltausgang 1 Niedervolt-Halogenlampen 500 VA

LED-Lampen < 2 W 16 W

LED-Lampen > 2 W < 8 W 64 W

LED-Lampen > 8 W 64 W

Kapazitive Belastung in µF 176 µF

Schaltausgang 1 Anzahl LED/Leuchtstofflampen 8 stk.

Sensorik

Montagehöhe max. 4,00 m

Sensortechnologie Passiv Infrarot

Erfassungswinkel 360 °

Öffnungswinkel 71 °

Unterkriechschutz Ja

Segmentweise Ausblendung Nein

Elektronische Skalierbarkeit Nein

Mechanische Skalierbarkeit Nein

Reichweite Detail Retina-Linse und hexagonaler Fresnel-Struktur

Reichweite radial 4 x 4 m (16 m²)

Reichweite tangential 4 x 4 m (16 m²)

Schaltzonen 408 Schaltzonen

Montagehöhe 2,5 – 4,0 m

Reichweite Präsenz 4 x 4 m (16 m²)

Optimale Montagehöhe 2,8 m

Vernetzung

Vernetzung Ja

Art der Vernetzung Master/Slave, Master/Master

Vernetzung via Kabel

Lichttechnik

Softlichtstart Nein

Dauerlicht schaltbar

Konstantlichtregelung Nein

Einstellungen

Dämmerungsschalter Ja

Dämmerungseinstellung 10 – 1000 lx

Zeiteinstellung 60 s – 30 min

Grundlichtfunktion Nein

Hauptlicht einstellbar Nein

Funktionen Normal- / Testbetrieb, Halb- / Vollautomatik, Manuell ON / ON-OFF

Einstellungen via Fernbedienung, Smart Remote

Mit Fernbedienung Ja

Dämmerungseinstellung Teach Ja

Gehäuse & Material

Schutzart IP20

Umgebungstemperatur 0...+40 °C

Montageort Decke

Anwendung Ort Innenbereich

Montageart Unterputz

Werkstoff Kunststoff

Anwendung Raum Einzelbüro, Funktionsraum / Nebenraum, Hotelzimmer, Innenbereich, Pflegezimmer, WC / Waschraum

Farbe Weiss

Farbe RAL 9010

Lieferumfang & Garantie

Herstellergarantie 5 Jahre

Inkl. Eckwandhalter Nein

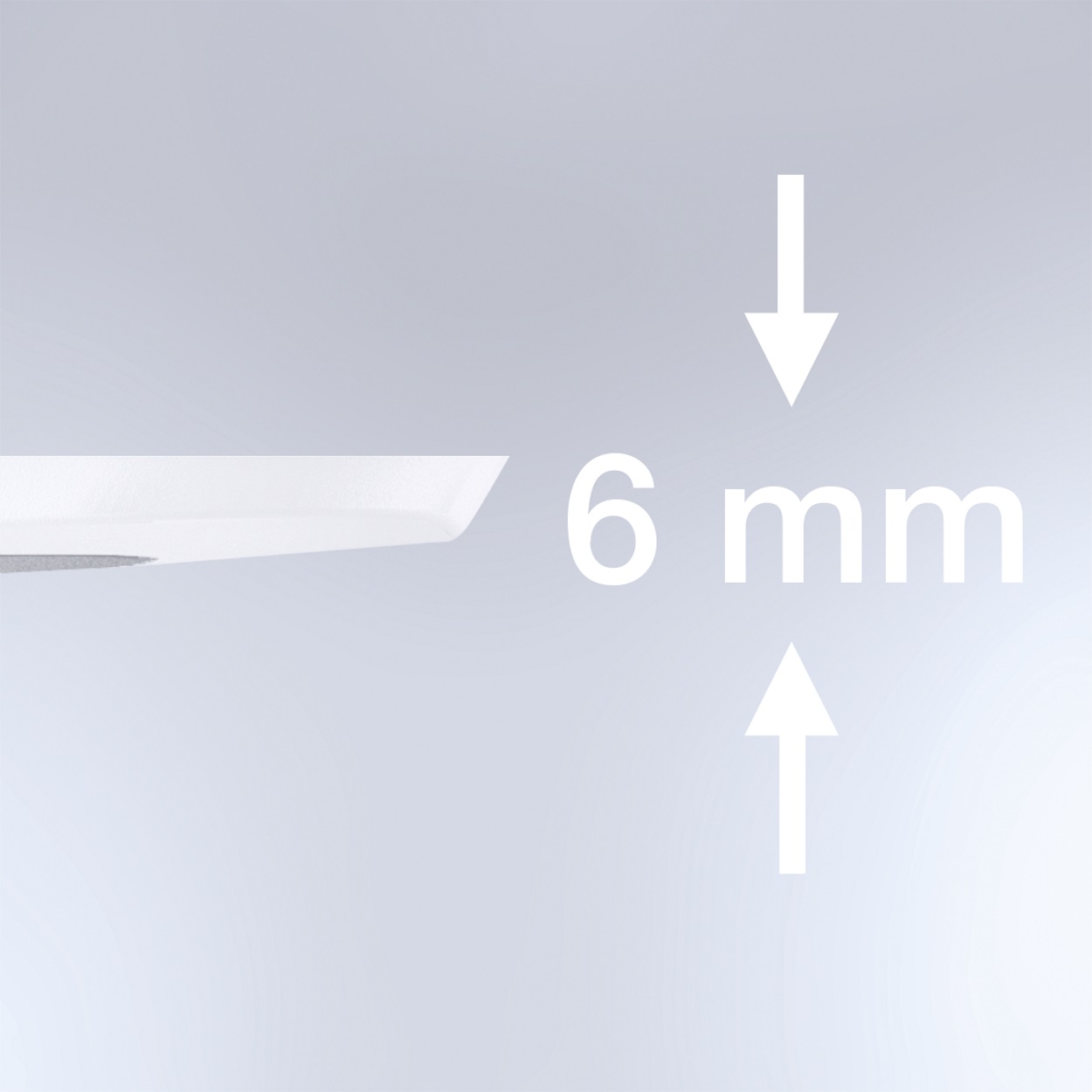

Extrem flache Aufbauhöhe

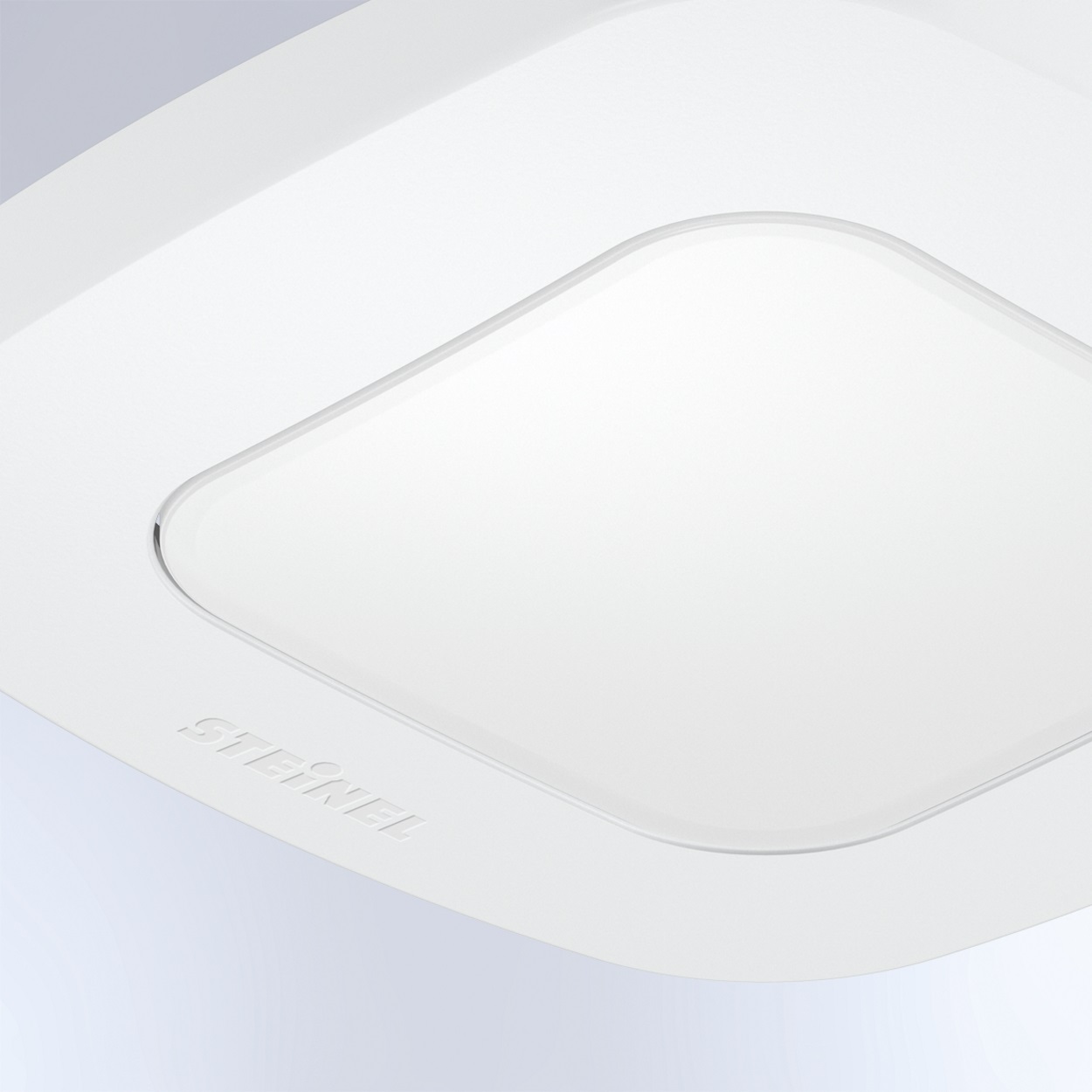

Hochwertige Retina-Linse

Nur mit optionalen Fernbedienungen einstellbar

Technische Zeichnung

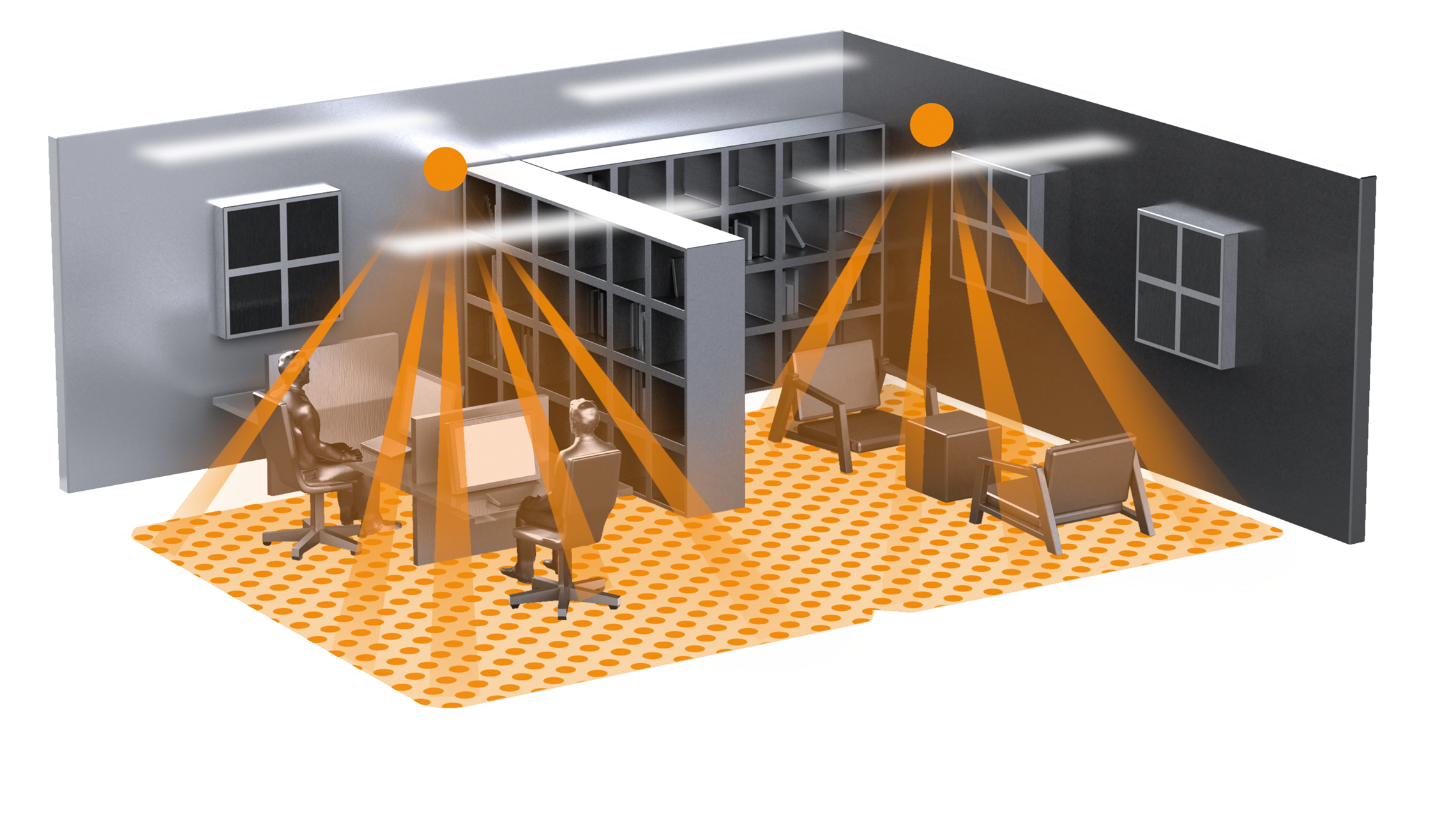

Sensorerfassungsbereich

Schaltplan 1

Schaltplan Master

Schaltplan 2

Schaltplan Master-Master Vernetzung
