Steinel IS 345 COM1 - Deckeneinbau eckig

Bewegungsmelder für Gänge, Tiefgaragen und Hallen. Lange, schmale Erfassung, wassergeschützt.

ELDAS®-Nr 535 918 127

EAN-Nr. 4007841 079673

Preis: Bitte einloggen, um Preise zu sehen

Montageart

Aufputzmontage Deckeneinbau Unterputz

Variante

230V, 1 Kanal DALI-2 Application Controller KNX

Ausführung

Eckig Rund

Montagehöhe max.

5,00 m

Farbe

Weiss

Gänge und lange Flure haben spezielle Anforderungen an die Leistung von Sensoren. Schmal aber lang muss das Erfassungsfeld des Sensors sein. Nur so lassen sich mit möglichst wenigen Sensoren, lange Abschnitte zielgerichtet abdecken. Der IS 345 ist der vielfach bewährte Spezialist für solche Anwendungen in Innenbereichen. Er verfügt über eine spezielle Gang- Erfassung und einen Öffnungswinkel von 45°. Damit überwacht er bis 23 x 6 Meter tangential.

Varianten

Ausführung COM1

Farbe Weiss

Montageart Deckeneinbau

Montagehöhe Montagehöhe 2.5 bis 4 Meter

Abmessungen

Abmessungen L × B × H 121 x 94 x 94 mm

Elektrik

Netzanschluss 230 V / 50 – 60 Hz

Leistung 2000 W

Schaltausgang 1 ohmsch 2000 W

Leuchtstofflampen EVG 1500 W

Leuchtstofflampen unkompensiert 1000 VA

Leuchtstofflampen reihenkompensiert 400 VA

Leuchtstofflampen parallelkompensiert 400 VA

Schaltausgang 1 Niedervolt-Halogenlampen 2000 VA

LED-Lampen < 2 W 100 W

LED-Lampen > 2 W < 8 W 300 W

LED-Lampen > 8 W 600 W

Kapazitive Belastung in µF 176 µF

Schaltausgang 1 Anzahl LED/Leuchtstofflampen 8 stk.

Sensorik

Sensortechnologie Passiv Infrarot

Erfassungswinkel 360 °, Gang

Öffnungswinkel 45 °

Unterkriechschutz Ja

Segmentweise Ausblendung Ja

Elektronische Skalierbarkeit Nein

Mechanische Skalierbarkeit Nein

Reichweite radial 12 x 6 m (72 m²)

Reichweite tangential 23 x 6 m (138 m²)

Schaltzonen 280 Schaltzonen

Montagehöhe 2,5 – 5,0 m

Optimale Montagehöhe 2,8 m

Vernetzung

Vernetzung Ja

Art der Vernetzung Master/Master

Vernetzung Anzahl max. 10 Sensoren

Vernetzung via Kabel

Lichttechnik

Softlichtstart Nein

Dauerlicht schaltbar, 4 h

Konstantlichtregelung Nein

Einstellungen

Dämmerungsschalter Ja

Dämmerungseinstellung 2 – 1000 lx

Zeiteinstellung 5 s – 15 min

Grundlichtfunktion Nein

Hauptlicht einstellbar Nein

Funktionen Normal- / Testbetrieb, Manuell ON / ON-OFF

Einstellungen via Fernbedienung, Potis, Smart Remote

Mit Fernbedienung Nein

Dämmerungseinstellung Teach Ja

Gehäuse & Material

Schutzart IP20

Umgebungstemperatur -20...+50 °C

Montageort Decke

Anwendung Ort Innenbereich

Werkstoff Kunststoff

Anwendung Raum Flur / Gang, Innenbereich, Parkhaus / Tiefgarage

Farbe Weiss

Farbe RAL 9003

Lieferumfang & Garantie

Herstellergarantie 5 Jahre

Inkl. Eckwandhalter Nein

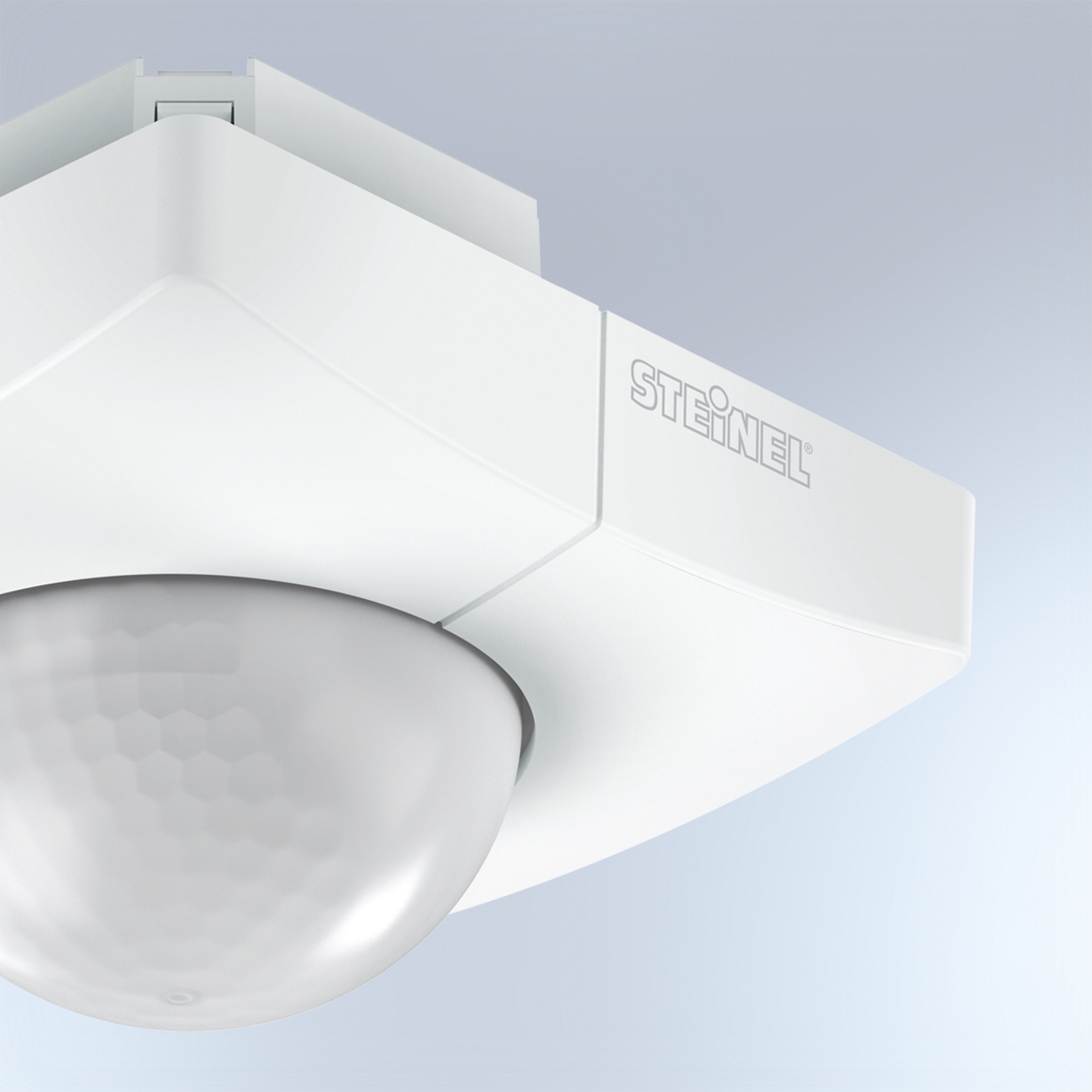

UV-beständiger Kunststoff

Optionale Fernbedienungen

Technische Zeichnung

Sensorerfassungsbereich

Schaltplan 1

Schaltplan Master

Schaltplan 2

Schaltplan Vernetzung mehrerer Sensoren

Produktdatenblatt Bedienungsanleitung Konformitätserklärung Produktbroschüre

Smart Remote

Art.-Nr. 009151

Service Fernbedienung RC8

Art.-Nr. 559410

Schwarze Blende für IR-Sensoren Unterputz eckig

Art.-Nr. 056728
