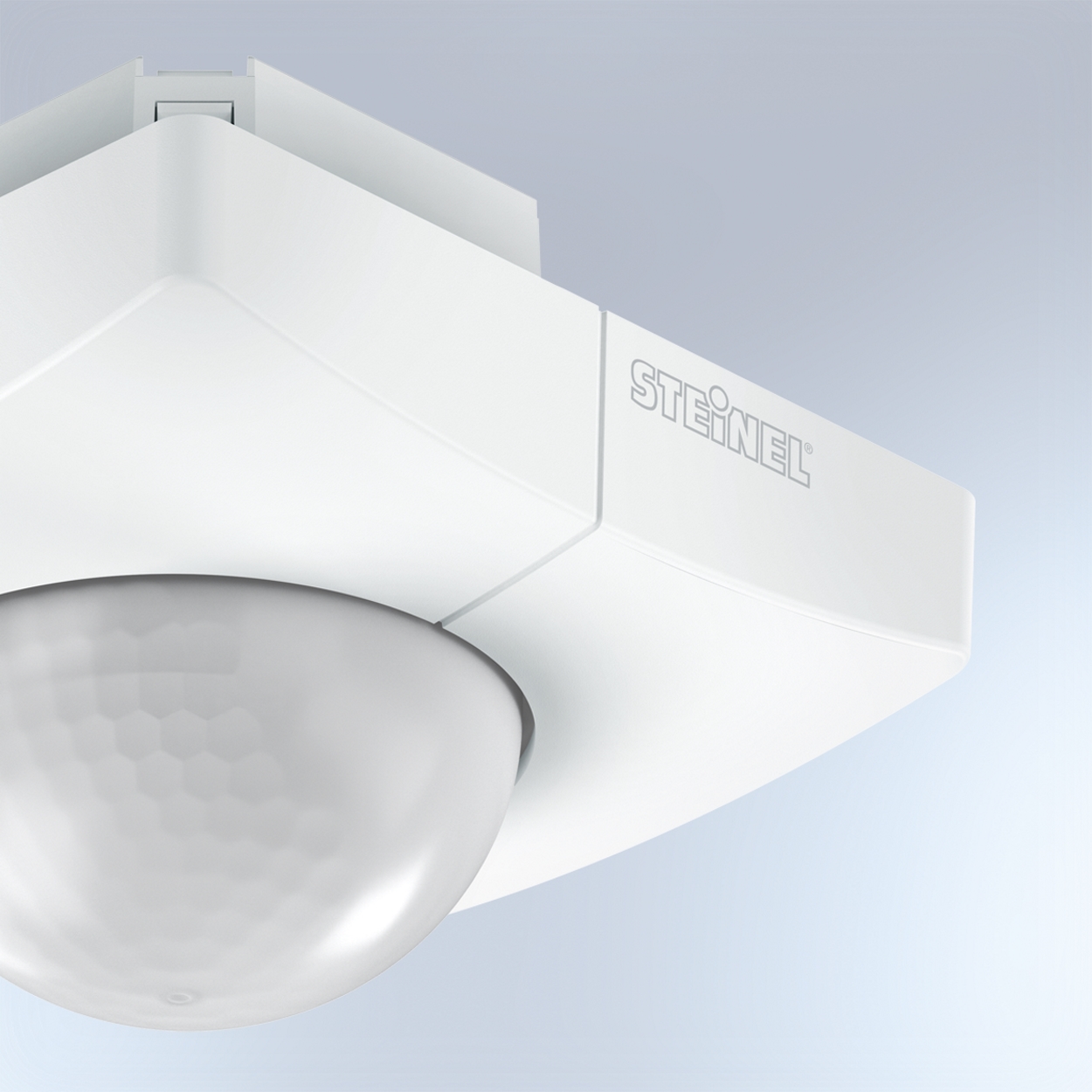

Steinel IS 345 KNX - Deckeneinbau eckig weiss

Bewegungsmelder für Gänge, Tiefgaragen und Hallen. Lange, schmale Erfassung, wassergeschützt.

ELDAS®-Nr 535 918 140

EAN-Nr. 4007841 079680

Preis: Bitte einloggen, um Preise zu sehen

Montageart

Aufputzmontage Deckeneinbau Unterputz

Variante

230V, 1 Kanal DALI-2 Application Controller KNX

Ausführung

Eckig Rund

Montagehöhe max.

5,00 m

Farbe

Weiss

Gänge und lange Flure haben spezielle Anforderungen an die Leistung von Sensoren. Schmal aber lang muss das Erfassungsfeld des Sensors sein. Nur so lassen sich mit möglichst wenigen Sensoren, lange Abschnitte zielgerichtet abdecken. Der IS 345 ist der vielfach bewährte Spezialist für solche Anwendungen in Innenbereichen. Er verfügt über eine spezielle Gang- Erfassung und einen Öffnungswinkel von 45°. Damit überwacht er bis 23 x 6 Meter tangential.

Varianten

Ausführung KNX

Farbe Weiss

Montageart Deckeneinbau

Montagehöhe Montagehöhe 2.5 bis 4 Meter

Abmessungen

Abmessungen L × B × H 121 x 94 x 94 mm

Sensorik

Sensortechnologie Passiv Infrarot

Erfassungswinkel 360 °, Gang

Öffnungswinkel 45 °

Unterkriechschutz Ja

Segmentweise Ausblendung Ja

Elektronische Skalierbarkeit Nein

Mechanische Skalierbarkeit Nein

Reichweite radial 12 x 6 m (72 m²)

Reichweite tangential 23 x 6 m (138 m²)

Montagehöhe 2,5 – 5,0 m

Optimale Montagehöhe 2,5 m

Vernetzung

Vernetzung Ja

Art der Vernetzung Master/Slave

KNX-Funktionen Dämmerungsschalter Grundlichtfunktion Helligkeitswert HLK-Ausgang Konstantlichtregelung Lichtausgang 2x Präsenz-Ausgang Tag- / Nachtfunktion Logikgatter

Mit Busankopplung Ja

Vernetzung via KNX-Bus

Lichttechnik

Softlichtstart Ja

Dauerlicht schaltbar

Konstantlichtregelung Ja

Einstellungen

Dämmerungsschalter Ja

Zeiteinstellung 0 s – 1092 min

Grundlichtfunktion Ja

Hauptlicht einstellbar 0 - 100 %

Einstellungen via ETS-Software, Fernbedienung, Smart Remote

Dämmerungseinstellung Teach Ja

Gehäuse & Material

Schutzart IP20

Umgebungstemperatur -20...+50 °C

Montageort Decke

Anwendung Ort Innenbereich

Werkstoff Kunststoff

Anwendung Raum Flur / Gang, Innenbereich, Parkhaus / Tiefgarage

Farbe Weiss

Farbe RAL 9003

Lieferumfang & Garantie

Herstellergarantie 5 Jahre

Inkl. Eckwandhalter Nein

UV-beständiger Kunststoff

Optionale Fernbedienungen

Fernbedienung Smart Remote optional

Technische Zeichnung

Sensorerfassungsbereich

Schaltplan 1

Schaltplan Master

Schaltplan 2

Schaltplan Master-Slave Vernetzung
