Steinel IS 345 DALI-2 Input Device - UP eckig

Bewegungsmelder für Gänge, Tiefgaragen und Hallen. Lange, schmale Erfassung, wassergeschützt.

ELDAS®-Nr 535 941 105

EAN-Nr. 4007841 057282

Preis: Bitte einloggen, um Preise zu sehen

Montageart

Aufputzmontage Unterputz

Variante

230V, 1 Kanal DALI-2 Application Controller DALI-2 Input Device KNX PF (Potential Free)

Ausführung

Eckig Rund

Montagehöhe max.

5,00 m

Farbe

Weiss

Gänge und lange Flure haben spezielle Anforderungen an die Leistung von Sensoren. Schmal aber lang muss das Erfassungsfeld des Sensors sein. Nur so lassen sich mit möglichst wenigen Sensoren, lange Abschnitte zielgerichtet abdecken. Der IS 345 ist der vielfach bewährte Spezialist für solche Anwendungen in Innenbereichen. Er verfügt über eine spezielle Gang- Erfassung und einen Öffnungswinkel von 45°. Damit überwacht er bis 23 x 6 Meter tangential.

Varianten

Ausführung DALI-2 Input-Device

Farbe Weiss

Montageart Unterputzmontage

Montagehöhe Montagehöhe 2.5 bis 4 Meter

Abmessungen

Abmessungen L × B × H 78 x 94 x 94 mm

Elektrik

Netzanschluss 12 – 22,5 V

Versorgungsspannung Detail DALI-Bus

Steuerausgang DALI Adressable / Slave

Sensorik

Sensortechnologie Passiv Infrarot

Mit Bewegungsmelder Ja

Erfassungswinkel 360 °, Gang

Öffnungswinkel 45 °

Unterkriechschutz Ja

Segmentweise Ausblendung Ja

Elektronische Skalierbarkeit Nein

Mechanische Skalierbarkeit Nein

Reichweite radial 12 x 6 m (72 m²)

Reichweite tangential 23 x 6 m (138 m²)

Schaltzonen 280 Schaltzonen

Montagehöhe 2,5 – 5,0 m

Optimale Montagehöhe 2,8 m

Vernetzung

Vernetzung Ja

Art der Vernetzung Master/Slave

Anzahl DALI-Teilnehmer 3

Mit Busankopplung Ja

Vernetzung via DALI 2

Lichttechnik

Softlichtstart Nein

Konstantlichtregelung Nein

Einstellungen

Dämmerungsschalter Ja

Dämmerungseinstellung 2 – 1000 lx

Grundlichtfunktion Nein

Grundlichtfunktion Zeit 1-30 Min., ganze Nacht

Hauptlicht einstellbar Nein

Einstellungen via Bus

Mit Fernbedienung Nein

Dämmerungseinstellung Teach Nein

Gehäuse & Material

Schutzart IP20

Umgebungstemperatur -20...+50 °C

Montageort Decke

Anwendung Ort Innenbereich

Werkstoff Kunststoff

Anwendung Raum Flur / Gang, Innenbereich, Parkhaus / Tiefgarage

Farbe Weiss

Farbe RAL 9003

Lieferumfang & Garantie

Herstellergarantie 5 Jahre

Inkl. Eckwandhalter Nein

Zertifikate & EPREL

Ausweise/Zertifikate DALI-2

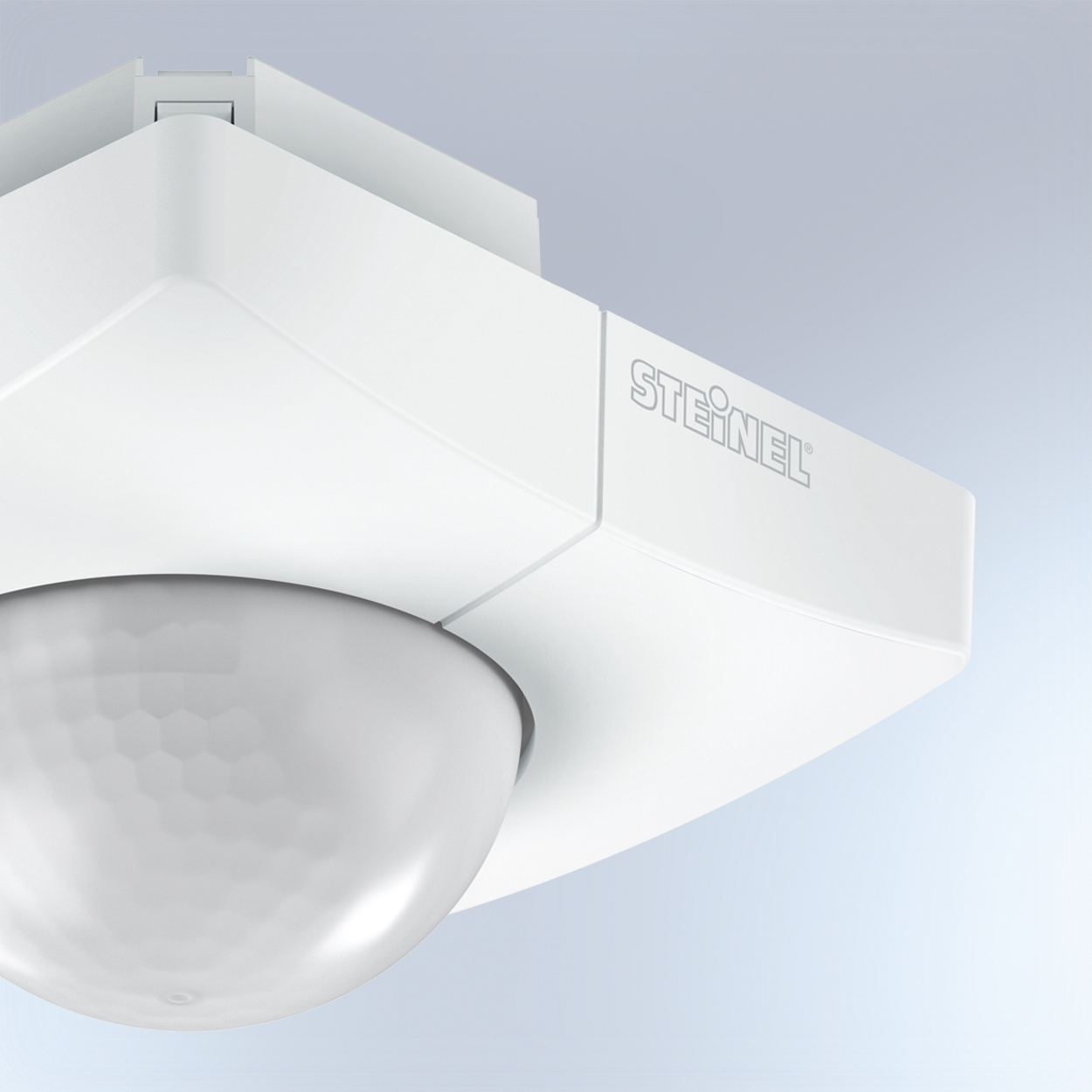

UV-beständiger Kunststoff

Technische Zeichnung

Sensorerfassungsbereich

Schaltplan 1

Schaltplan

Produktdatenblatt Bedienungsanleitung Konformitätserklärung
