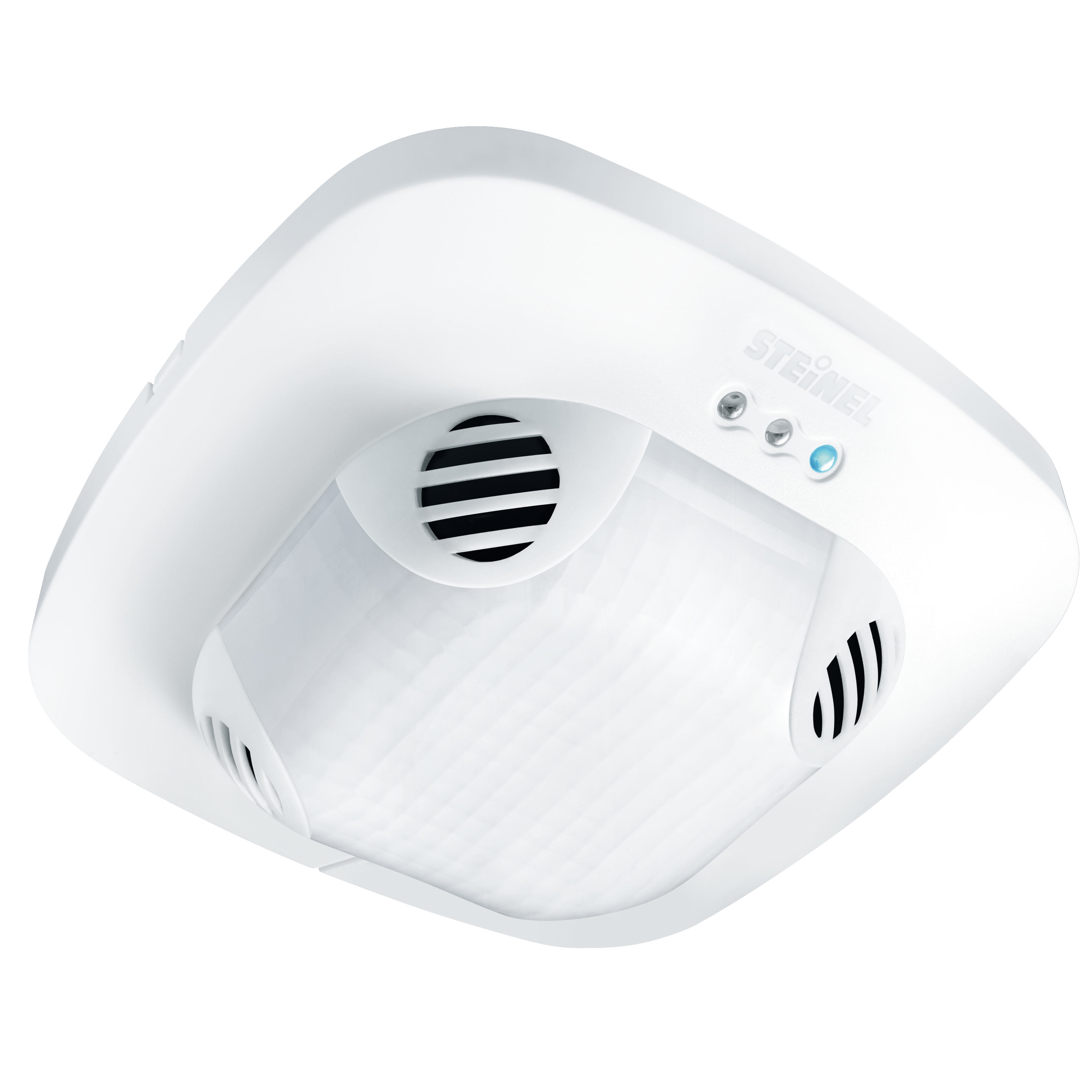

Nevalux DualTech DALI-2 Input Device - encastré

Nevalux DualTech DALI-2 Input Device - encastré

N° ELDAS® 535 933 700 · EAN-N° 4007841 057473

Données techniques Illustrations Schémas de câblage Téléchargements Accessoires
Nevalux

Nevalux DualTech DALI-2 Input Device - encastré

N° ELDAS® 535 933 700

EAN-N° 4007841 057473

Prix : Veuillez vous connecter pour voir les prix

Le meilleur de deux univers rassemblé dans un détecteur de présence. Détecteur de présence à ultrasons DualTech, idéal pour les bureaux, les salles de conférence et les salles de classe. Zone de présence de 36 m², détection fiable indépendamment de la température même derrière des objets par ultrasons, possibilités supplémentaires de détection en utilisant la technologie infrarouge passive (PIR). DALI-2 Input Device permet aux détecteurs de transmettre les données de détection relevées aux systèmes de gestion de l'éclairage (e.g. LiveLink) de niveau supérieur.

  • Adaptateur en saillie en option
  • Corbeille de protection en option

Identification

Modèle Détecteur de présence

Dimensions

Dimensions L × l × H 66 x 120 x 120 mm

Électricité

Raccordement secteur 12 – 22,5 V
Détail tension d'alimentation Bus DALI
Sortie de commande DALI Adressable/Esclave

Technologie de détection

Hauteur de montage max. 3,50 m
Technologie de capteur Détecteur à ultrasons
Avec détecteur de mouvement Oui
Angle de détection 360 °
Angle d'ouverture 180 °
Protection anti-contournement Oui
Occultation par segments Non
Évolutivité électronique Oui
Évolutivité mécanique Non
Portée radiale Détecteur à ultrasons: Ultraschall: Ø 10 m (Ultraschall: 79 m²)
Portée tangentielle Détecteur à ultrasons: Ultraschall: Ø 10 m (Ultraschall: 79 m²)
Hauteur de montage 2,50 – 3,5 m
Portée présence Détecteur à ultrasons: Ultraschall: Ø 6 m (Ultraschall: 28 m²)
Technologie de capteur 2 infrarouge passif
Portée radiale 2 infrarouge passif: Passiv Infrarot: Ø 4 m (Passiv Infrarot: 13 m²)
Portée tangentielle 2 infrarouge passif: Passiv Infrarot: Ø 8 m (Passiv Infrarot: 50 m²)
Portée présence 2 infrarouge passif: Passiv Infrarot: Ø 4 m (Passiv Infrarot: 13 m²)
Technologie US 40 kHz
Hauteur de montage optimale 2,8 m

Connectivité

Mise en réseau Oui
Type de mise en réseau Maître/esclave
Mise en réseau via Bus DALI
Nombre de participants DALI 12

Technique d'éclairage

Démarrage progressif Non
Régulation de l'éclairage constant Non

Réglages

Interrupteur crépusculaire Oui
Réglage crépusculaire 10 – 1000 lx
Fonction lumière de base Non
Lumière principale réglable Non
Réglages via Bus
Avec télécommande Non
Réglage crépusculaire Teach Non

Boîtier et matériau

Indice de protection IP20
Température ambiante de -25 jusqu\'à +55 °C
Lieu de montage plafond
Lieu d'application Intérieur
Type de montage Montage encastré
Matériau Matière plastique
Application pièce Intérieur bureau grande surface bureau individuel salle commune salle de classe salle de conférences / salle de réunion salle du personnel soignant
Couleur blanc
Couleur RAL 9010

Contenu de la livraison et garantie

Garantie fabricant 5 ans
Support mural d'angle inclus Non

Certificats et EPREL

Certificats DALI-2

Dessin technique

Zone de détection du capteur

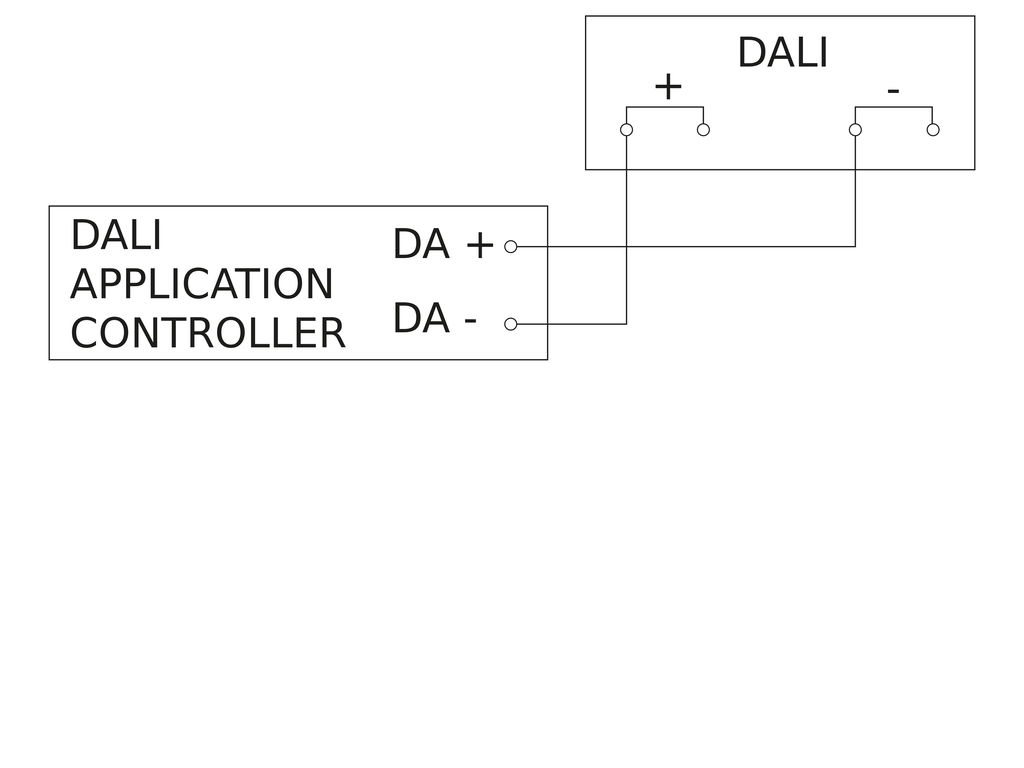

Schéma de câblage 1

Schéma du circuit
