Nevalux HF 3360 COM1 - rond - en saillie

Nevalux HF 3360 COM1 - rond - en saillie

N° ELDAS® 535 940 560 · EAN-N° 4007841 033668

Données techniques Illustrations Schémas de câblage Téléchargements Accessoires
Nevalux

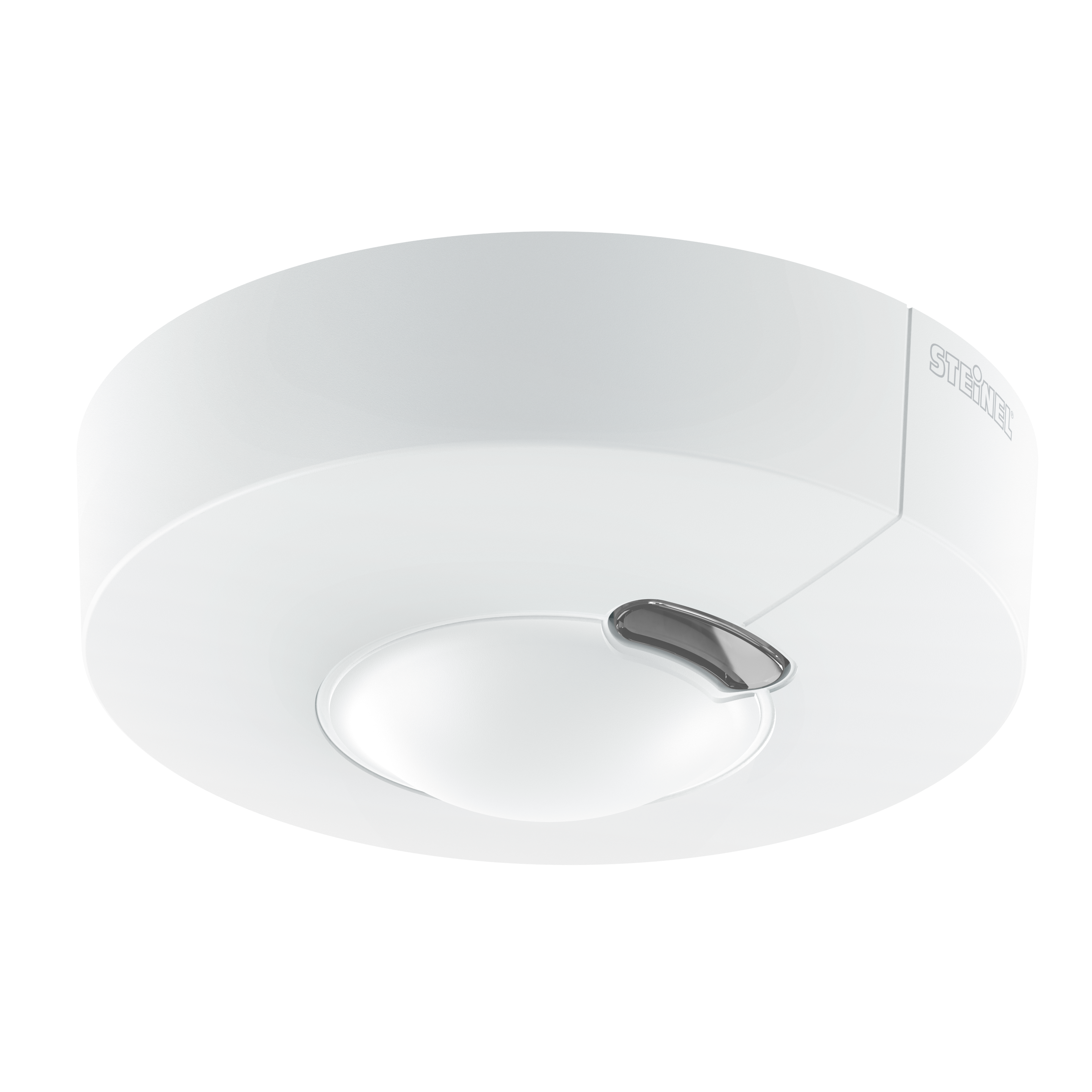

Nevalux HF 3360 COM1 - rond - en saillie

N° ELDAS® 535 940 560

EAN-N° 4007841 033668

Ce produit est remplacé par un produit successeur.

Voir le produit successeur · HF 360-2 COM1 - En saillie (064440)

Rien ne l'arrête. Détecteur de mouvement hyper fréquence HF 3360 idéal pour les couloirs de caves, les cages d'escalier et les parkings couverts, hauteur de montage de 2,8 m, angle de détection de 360°, portée comprise entre 1 et 8 m (radiale), détection indépendante de la température, la technique de détection traverse également le verre, le bois et les cloisons légères, relais puissant garantissant une forte puissance de commutation. Il existe en version saillie ou encastrée ronde ou carrée.

  • Plastique résistant aux UV
  • Grand espace de raccordement
  • Télécommandes en option

Identification

Modèle Détecteur de mouvement

Dimensions

Dimensions Ø × H 126 x 52 mm

Électricité

Raccordement secteur 220 – 240 V / 50 – 60 Hz
Puissance 2000 W
Sortie de commutation 1 ohmique 2000 W
Lampes fluorescentes ballast électronique 1500 W
Lampes fluorescentes non compensées 1000 VA
Lampes fluorescentes compensées en série 400 VA
Lampes fluorescentes compensées en parallèle 400 VA
Sortie de commutation 1 lampes halogènes basse tension 2000 VA
Lampes LED < 2 W 100 W
Lampes LED > 2 W < 8 W 300 W
Lampes LED > 8 W 600 W
Charge capacitive en µF 176 µF
Sortie de commutation 1 nombre de lampes LED/fluorescentes 8 pcs.

Technologie de détection

Hauteur de montage max. 4,00 m
Technologie de capteur Hyper fréquence
Puissance d'émission < 1 mW
Technologie HF 5,8 GHz
Détection le cas échéant à travers le verre, le bois et les cloisons fines
Angle de détection 360 °
Angle d'ouverture 180 °
Protection anti-contournement Oui
Occultation par segments Non
Évolutivité électronique Oui
Évolutivité mécanique Non
Portée radiale Ø 8 m (50 m²)
Portée tangentielle Ø 8 m (50 m²)
Hauteur de montage 2,00 – 4,00 m
Hauteur de montage optimale 2,8 m

Connectivité

Mise en réseau Oui
Type de mise en réseau Maître/maître
Mise en réseau via Câble

Technique d'éclairage

Démarrage progressif Non
Éclairage permanent commutable, 4 h
Régulation de l'éclairage constant Non

Réglages

Interrupteur crépusculaire Oui
Réglage crépusculaire 2 – 1000 lx
Réglage du temps 5 s – 15 Min.
Fonction lumière de base Non
Lumière principale réglable Non
Fonctions Mode normal / mode test\nManuel ON / ON-OFF
Réglages via Télécommande\nPotentiomètres\nSmart Remote
Avec télécommande Non
Réglage crépusculaire Teach Oui

Boîtier et matériau

Indice de protection IP54
Température ambiante de -20 jusqu\'à 50 °C
Lieu de montage angle mur plafond
Lieu d'application Intérieur
Type de montage En saillie
Matériau Matière plastique
Application pièce espace fonctionnel / local annexe\ncage d\'escalier\nWC / salle d\'eau\nparking couvert / garage souterrain\nIntérieur
Couleur blanc
Couleur RAL 9003

Contenu de la livraison et garantie

Garantie fabricant 5 ans
Support mural d'angle inclus Non

Dessin technique

Zone de détection du capteur

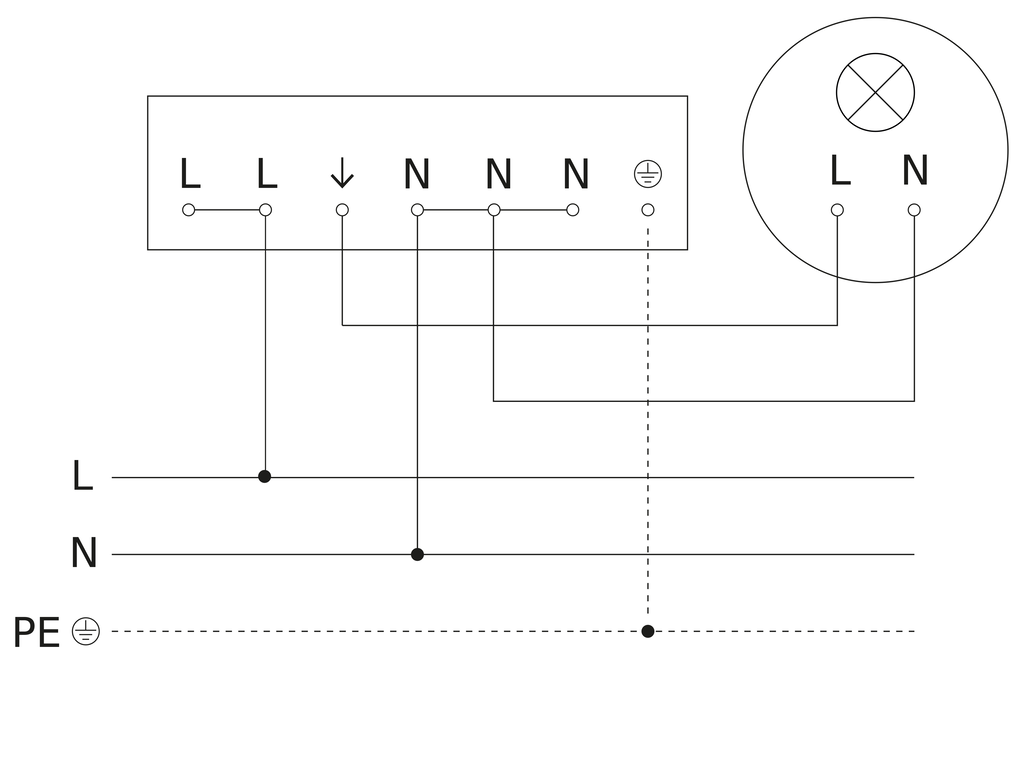

Schéma de câblage 1

Schéma du circuit principal

Schéma de câblage 2

Schéma du circuit d´interconnexion maître/esclave
