Nevalux HF 3360 DALI-2 Application Controller - à montage en saillie, carré, blanc

Nevalux HF 3360 DALI-2 Application Controller - à montage en saillie, carré, blanc

N° ELDAS® 535 940 466 · EAN-N° 4007841 011604

Données techniques Illustrations Schémas de câblage Téléchargements Accessoires
Nevalux

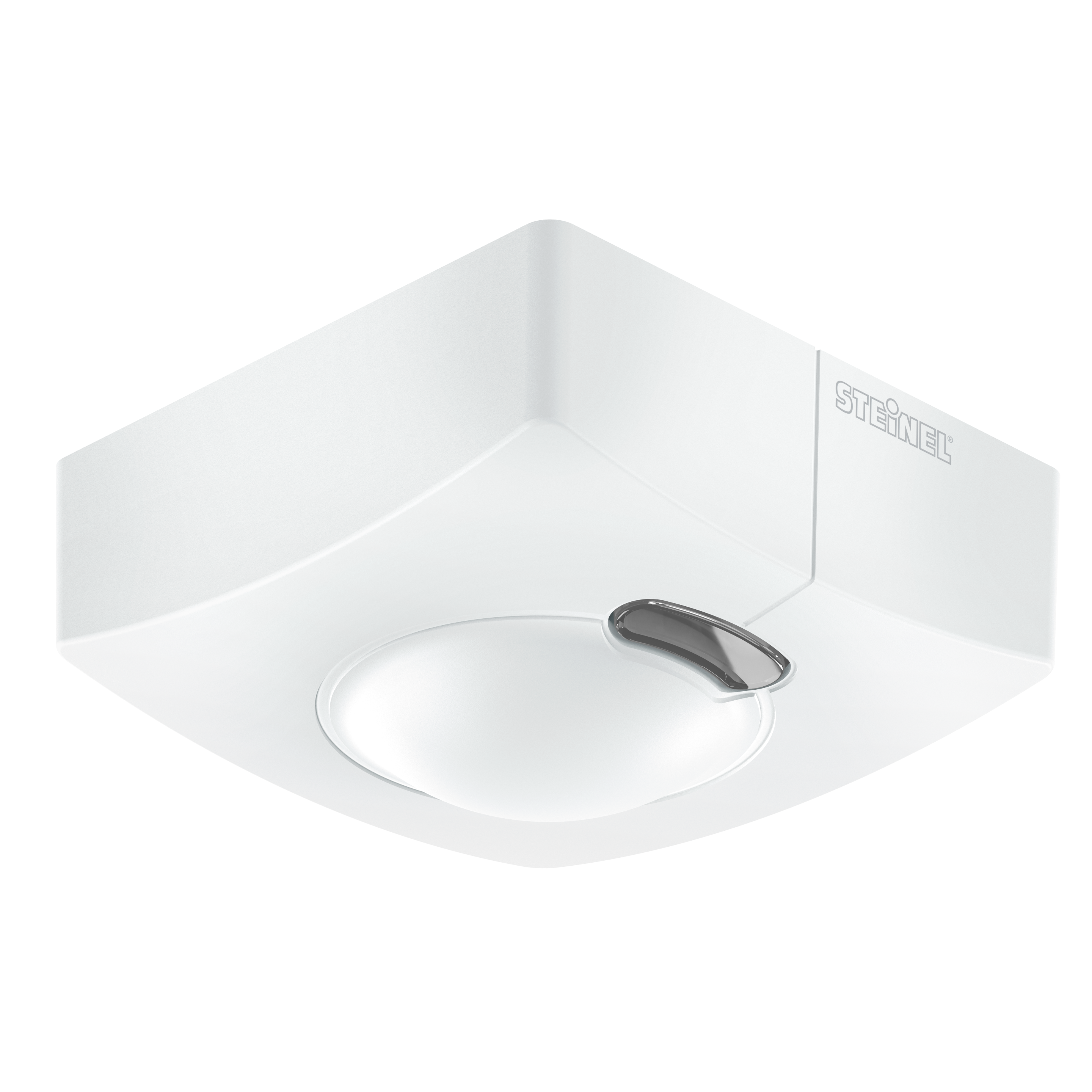

Nevalux HF 3360 DALI-2 Application Controller - à montage en saillie, carré, blanc

N° ELDAS® 535 940 466

EAN-N° 4007841 011604

Fin de série

Ce produit est en fin de série et disponible jusqu'à épuisement du stock. Aucun produit successeur n'a été annoncé à ce jour.

Prix : Veuillez vous connecter pour voir les prix

Rien ne l'arrête. Détecteur de mouvement hyper fréquence HF 3360 idéal pour les couloirs de caves, les cages d'escalier et les parkings couverts, hauteur de montage de 2,8 m, angle de détection de 360°, portée comprise entre 1 et 8 m (radiale), détection indépendante de la température, la technique de détection traverse également le verre, le bois et les cloisons légères. Il existe en version saillie ou encastrée ronde ou carrée.

  • Plastique résistant aux UV
  • Grand espace de raccordement
  • Support mural d'angle en option
  • Télécommandes en option

Identification

Variante DALI-2 Application Controller - carré - en saillie
Modèle Détecteur de mouvement

Dimensions

Dimensions L × l × H 52 x 95 x 95 mm

Électricité

Raccordement secteur 220 – 240 V / 50 – 60 Hz
Sortie de commande DALI Broadcast 1x30 ballasts électroniques
Interfaces FIL_2_PRO DALI-2 Application Controller

Technologie de détection

Technologie de capteur Hyper fréquence
Technologie HF 5,8 GHz
Détection le cas échéant à travers le verre, le bois et les cloisons fines
Angle de détection 360 °
Angle d'ouverture 180 °
Protection anti-contournement Oui
Occultation par segments Non
Évolutivité électronique Oui
Évolutivité mécanique Non
Portée radiale Ø 8 m (50 m²)
Portée tangentielle Ø 8 m (50 m²)
Hauteur de montage 2,00 – 4,00 m
Hauteur de montage optimale 2,8 m
Technologie de capteur FIL_4_PRO Hyper fréquence

Connectivité

Mise en réseau Oui
Type de mise en réseau Maître/esclave

Technique d'éclairage

Régulation de l'éclairage constant Oui

Réglages

Réglage crépusculaire 2 – 1000 lx
Réglage du temps 5 s – 15 min
Fonction lumière de base Oui
Durée fonction lumière de base 1-30 min, toute la nuit
Fonctions Mode normal / mode test, Manuel ON / ON-OFF, Maintien d'un éclairage constant ON-OFF
Réglages via Télécommande, Potentiomètres, Smart Remote
Avec télécommande Non
Réglage crépusculaire Teach Oui
Fonction lumière de base en pourcentage 10 – 50 %

Boîtier et matériau

Indice de protection IP54
Température ambiante -20 – 50 °C
Lieu de montage angle mur plafond
Lieu d'application Intérieur
Type de montage En saillie
Matériau Matière plastique
Couleur blanc
Couleur RAL 9003

Contenu de la livraison et garantie

Garantie fabricant 5 ans

Divers

Application, lieu, pièce espace fonctionnel / local annexe, cage d'escalier, WC / salle d'eau, parking couvert / garage souterrain, Intérieur

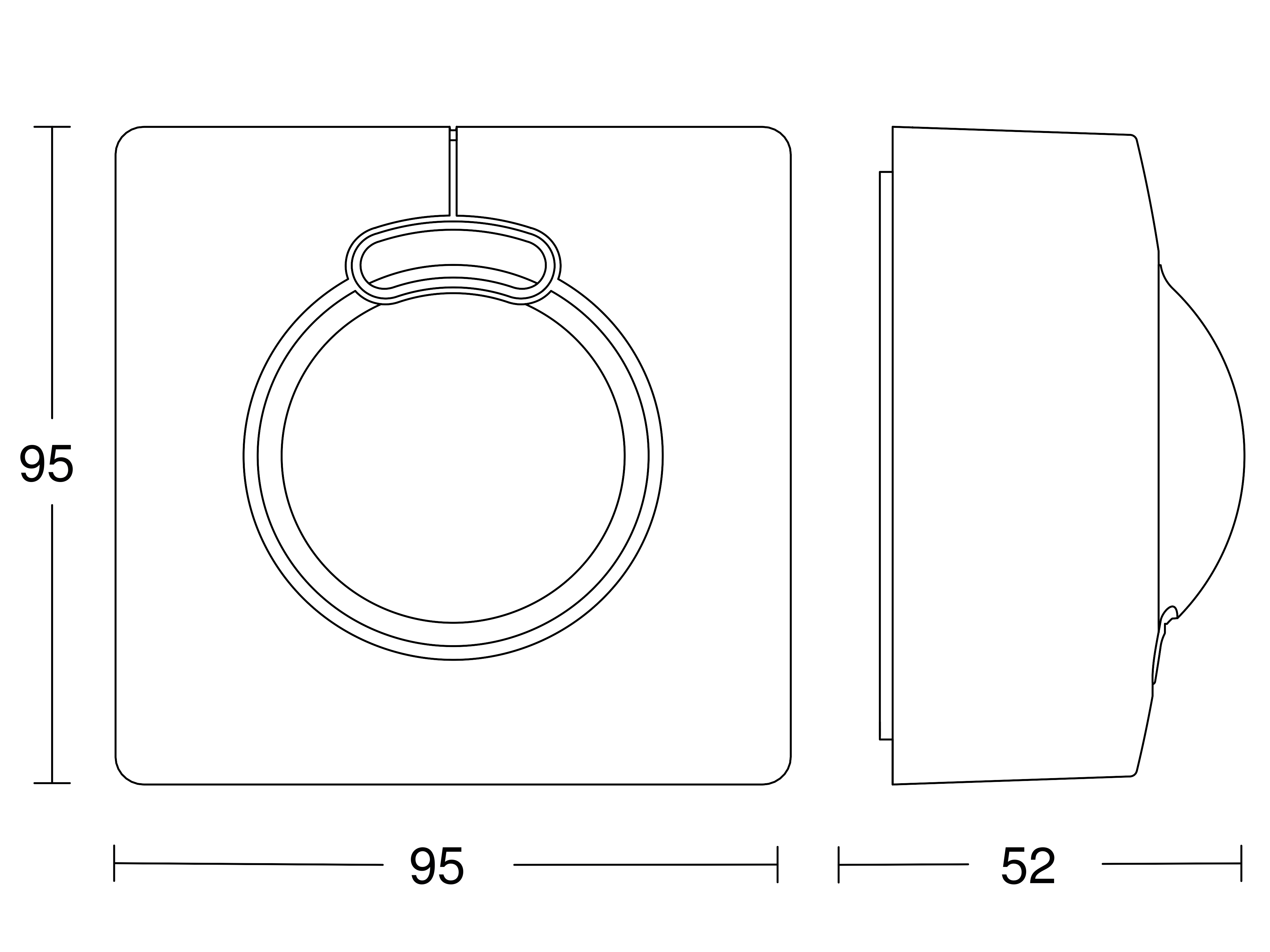

Dessin technique

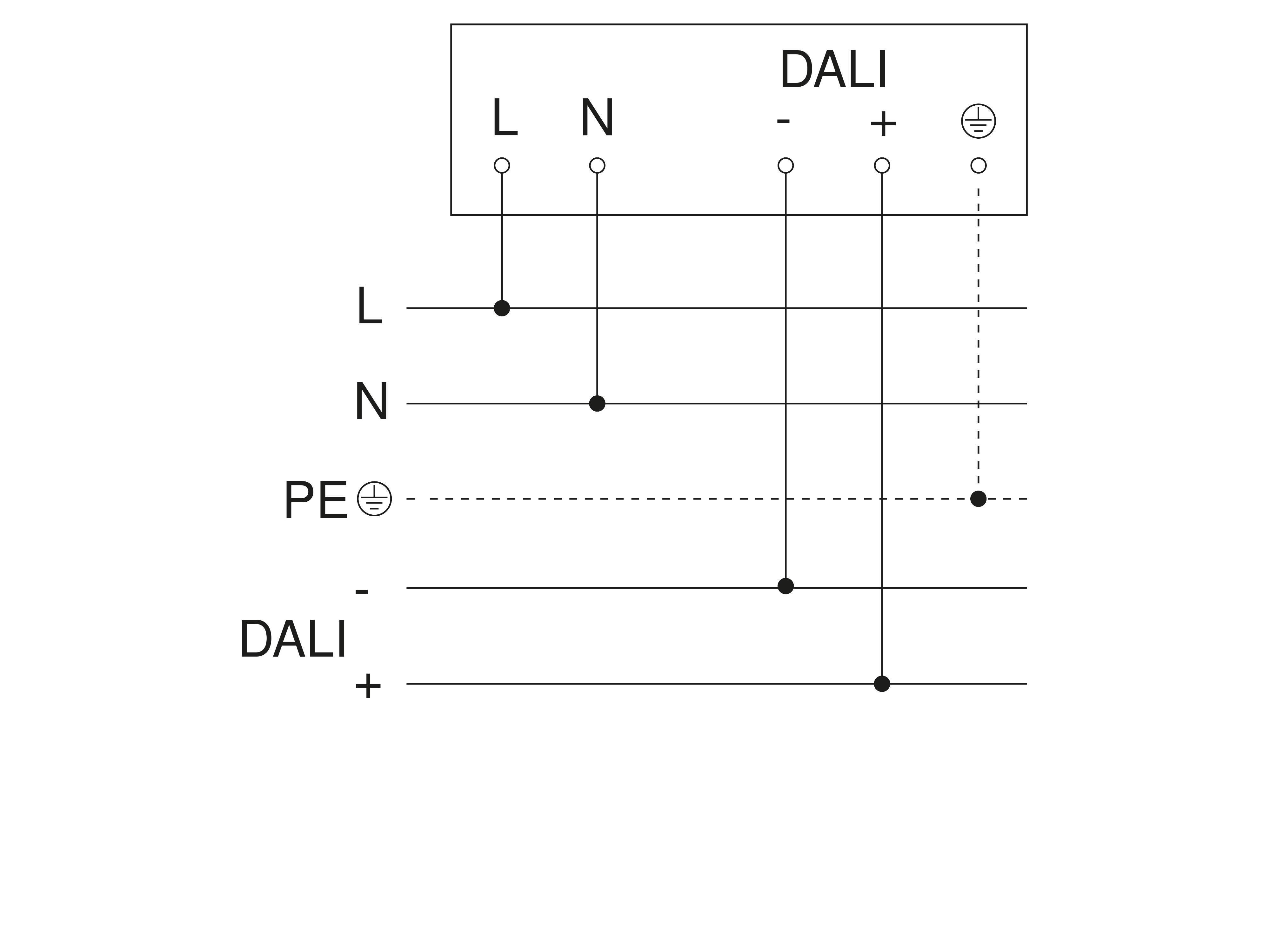

Schéma de câblage 1

Schéma du circuit principal

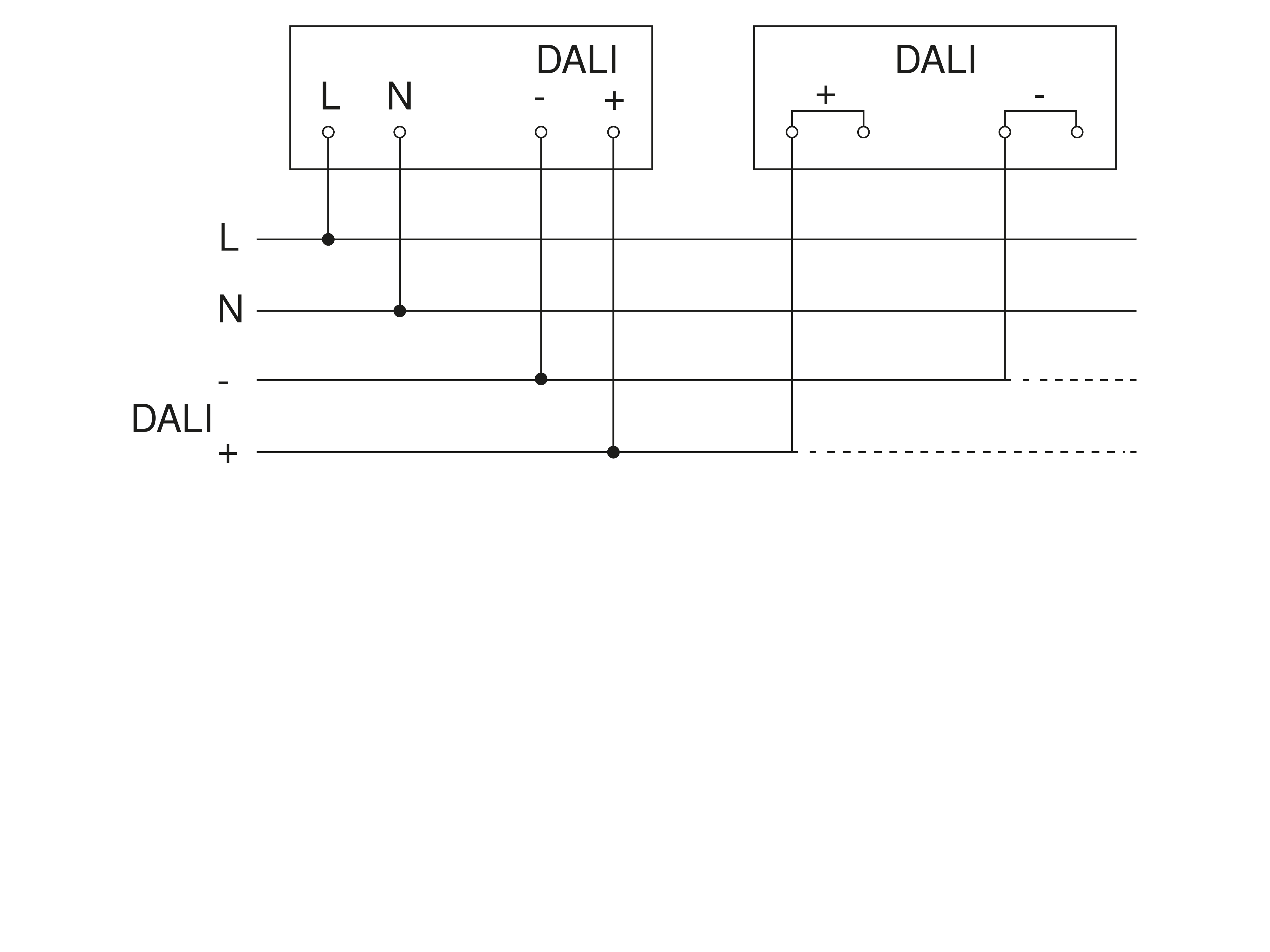

Schéma de câblage 2

Schéma de câblage pour la mise en réseau DALI-2 APC & DALI-2 IPD
