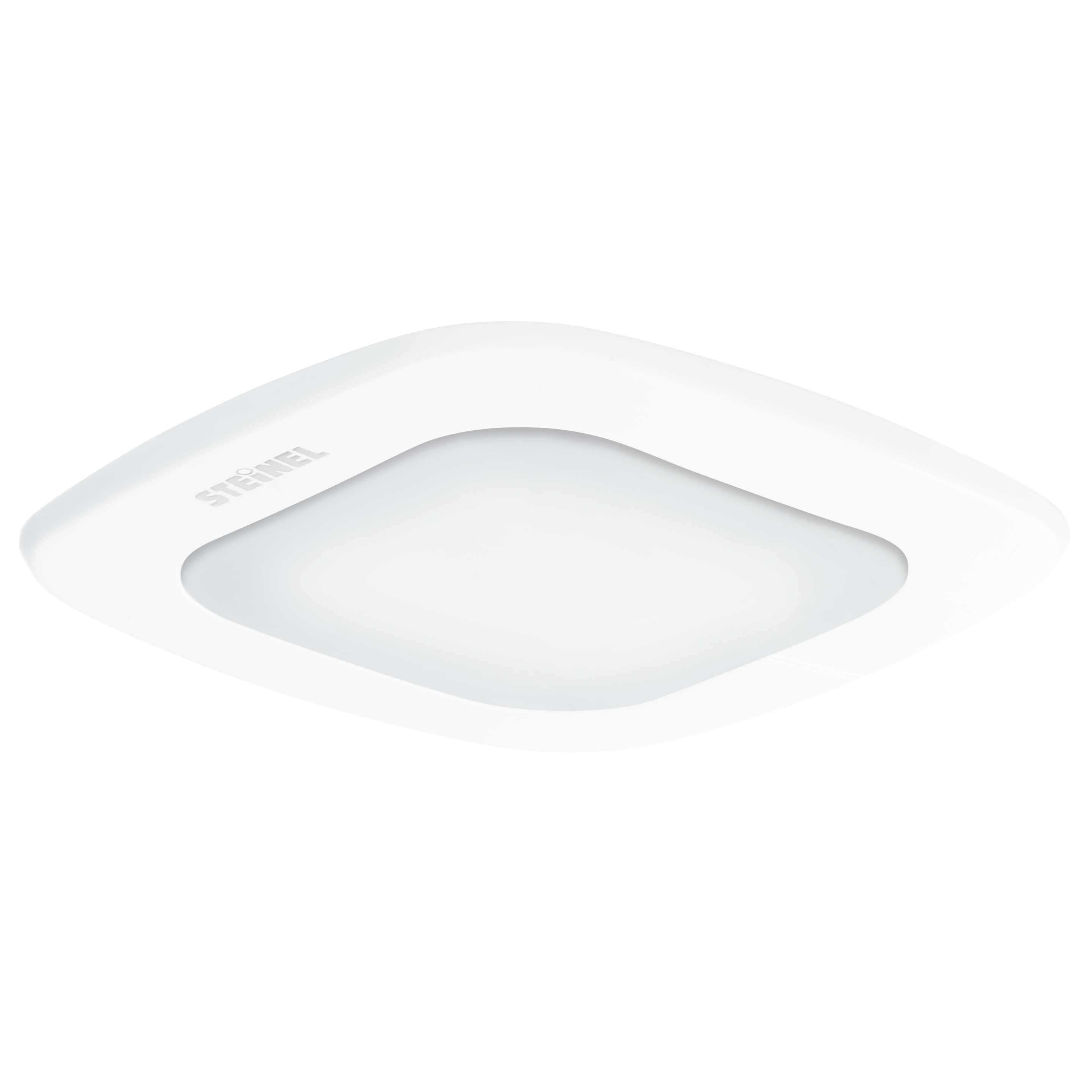

Nevalux IR Quattro SLIM DALI

Nevalux IR Quattro SLIM DALI

N° ELDAS® 535 930 804 · EAN-N° 4007841 005795

Données techniques Illustrations Téléchargements Accessoires
Nevalux

Nevalux IR Quattro SLIM DALI

N° ELDAS® 535 930 804

EAN-N° 4007841 005795

Ce produit est remplacé par un produit successeur.

Voir le produit successeur · IR Quattro SLIM XS 4m DALI-2 IPD - carré (057510)

Une véritable détection de la présence humaine sur 16 m2 comprimée dans 4 mm. Détecteur de présence Control PRO IR Quattro SLIM COM1 pour l'intérieur, idéal pour les petits bureaux, les débarras, les garde-mangers, les buanderies, les sanitaires et les WC, hauteur d'installation jusqu'à 4 m. Il a été conçu pour allumer et piloter la lumière et se caractérise par sa détection carrée couvrant une zone de présence de 16 m2 et sa lentille rétinienne de qualité supérieure.

  • Partie visible après montage extrêmement petite
  • Lentille rétinienne de qualité supérieure
  • Uniquement réglable avec la télécommande RC8 disponible en option

Identification

Variante DALI
Modèle Détecteur de présence

Dimensions

Dimensions L × l × H 77 x 77 x 60 mm

Électricité

Raccordement secteur 120 – 250 V , 50 / 60 Hz
Sortie de commutation 1 ohmique 2000 W
Détail tension d'alimentation max. 500VA, 120 V
Sortie de commande DALI Broadcast 2x12 ballasts électroniques

Technologie de détection

Technologie de capteur infrarouge passif
Angle de détection 360 °
Protection anti-contournement Oui
Occultation par segments Non
Évolutivité électronique Non
Évolutivité mécanique Non
Détail de la portée Lentille rétinienne et une structure de Fresnel hexagonale
Portée radiale 4 x 4 m (16 m²)
Portée tangentielle 4 x 4 m (16 m²)
Zones de commutation 260 zones de commutation
Hauteur de montage 2,50 – 4,00 m
Portée présence 4 x 4 m (16 m²)
Hauteur de montage optimale 2,8 m

Connectivité

Mise en réseau Oui
Type de mise en réseau Maître/esclave, Maître/maître

Technique d'éclairage

Régulation de l'éclairage constant Oui

Réglages

Réglage crépusculaire 10 – 1000 lx
Réglage du temps 30 s – 30 min
Fonction lumière de base Oui
Durée fonction lumière de base 1-60 min, toute la nuit
Avec télécommande Non
Réglage crépusculaire Teach Oui
Fonction lumière de base en pourcentage 10 – 60 %

Boîtier et matériau

Indice de protection IP20
Température ambiante 0 – 40 °C
Lieu de montage plafond
Lieu d'application Intérieur
Type de montage intégré
Matériau Matière plastique
Couleur blanc
Couleur RAL 9010

Contenu de la livraison et garantie

Garantie fabricant 5 ans

Divers

Application, lieu, pièce Bureau individuel, salle de classe, local annexe
