Steinel Dual HF COM1 - encastré

Steinel Dual HF COM1 - encastré

N° ELDAS® 535 935 505 · EAN-N° 4007841 002978

Données techniques Points forts Illustrations Schémas de câblage Téléchargements Vidéos Accessoires
Steinel

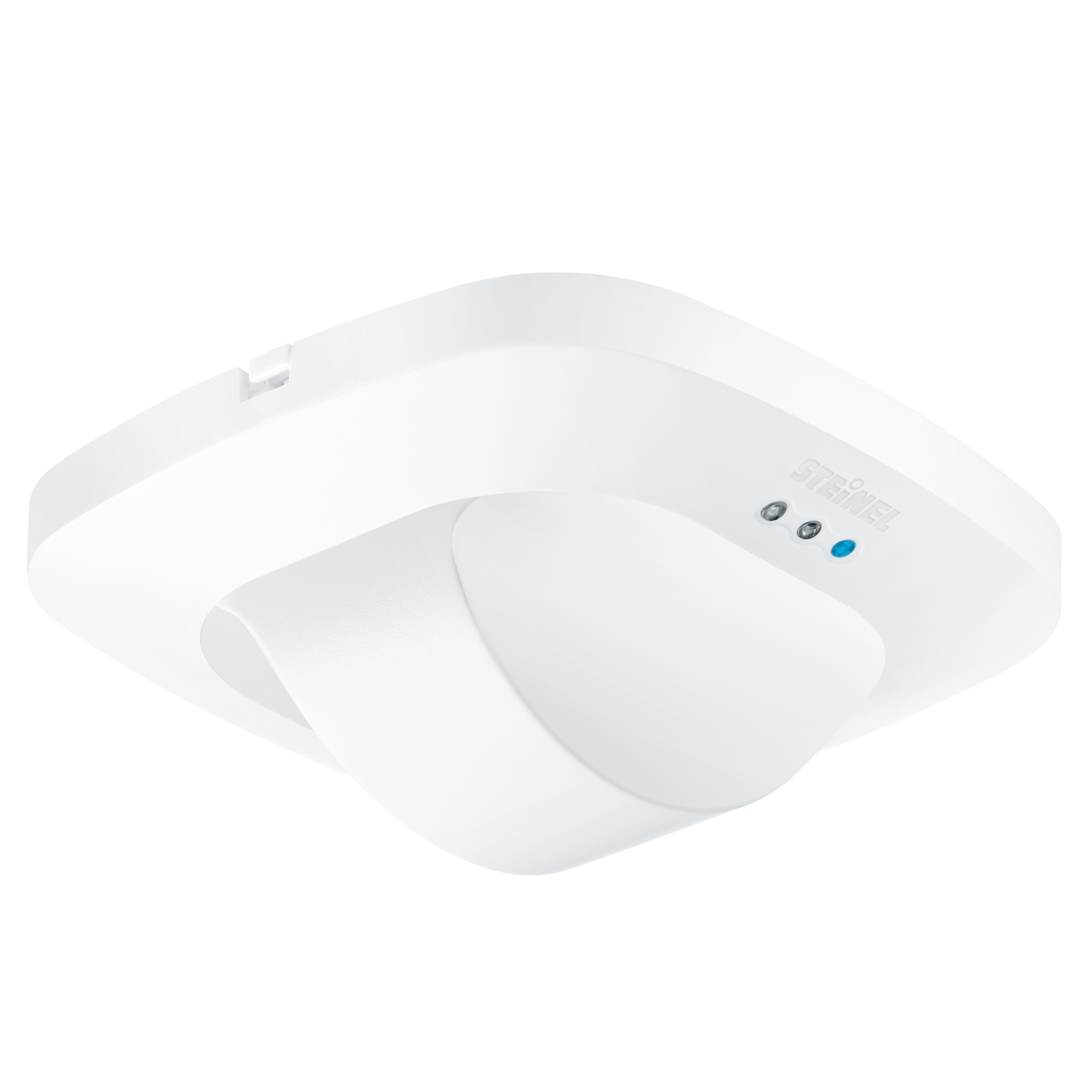

Steinel Dual HF COM1 - encastré

Détecteur de présence pour longs couloirs. Deux capteurs HF détectent 20 m dans l'axe.

N° ELDAS® 535 935 505

EAN-N° 4007841 002978

Prix : Veuillez vous connecter pour voir les prix

Type de montage

Encastré plafond En saillie Montage encastré

Variante

230V, 1 canal DALI-2 Application Controller DALI-2 Input Device KNX

Le détecteur de couloir Dual HF fonctionne avec une variante particulièrement visionnaire de la technologie hyperfréquence. Ce système est équipé de 2 détecteurs qui surveillent respectivement une direction du couloir. Combinés, rien ne leur échappe dans un rayon de 20 mètres dans le sens de passage. Ils garantissent ainsi une surveillance sans faille, précise et sûre. La portée tangentielle est délibérément limitée à la largeur du couloir si bien que, par exemple, les mouvements derrière les portes ne sont pas détectés.

Identification

Modèle Détecteur de présence

Variantes

Version 230V 1 canal
Type de montage Encastré

Dimensions

Dimensions L × l × H 74 x 120 x 120 mm

Électricité

Raccordement secteur 230 V / 50 – 60 Hz
Puissance 2000 W
Lampes fluorescentes ballast électronique 1500 W
Lampes fluorescentes non compensées 1000 VA
Lampes fluorescentes compensées en série 1000 VA
Lampes fluorescentes compensées en parallèle 1000 VA
Sortie de commutation 1 lampes halogènes basse tension 2000 VA
Lampes LED < 2 W 100 W
Lampes LED > 2 W < 8 W 300 W
Lampes LED > 8 W 600 W
Charge capacitive en µF 176 µF

Technologie de détection

Hauteur de montage max. 3,50 m
Technologie de capteur Hyper fréquence
Puissance d'émission < 1 mW
Technologie HF 5,8 GHz
Détection le cas échéant à travers le verre, le bois et les cloisons fines
Angle de détection 360 °, Couloir
Angle d'ouverture 140 °
Protection anti-contournement Oui
Occultation par segments Non
Évolutivité électronique Oui
Évolutivité mécanique Non
Portée radiale 20 x 3 m (60 m²)
Portée tangentielle 20 x 3 m (60 m²)
Hauteur de montage 2,5 – 3,5 m
Hauteur de montage optimale 2,8 m

Connectivité

Mise en réseau Oui
Type de mise en réseau Maître/Esclave, Maître/Maître
Nombre d'unités en réseau max. 10 capteurs
Mise en réseau via Câble

Technique d'éclairage

Démarrage progressif Non
Éclairage permanent commutable
Régulation de l'éclairage constant Non

Réglages

Interrupteur crépusculaire Oui
Réglage crépusculaire 10 – 1000 lx
Réglage du temps 30 s – 30 min
Fonction lumière de base Non
Lumière principale réglable Non
Fonctions Mode normal / mode test, Semi-automatique / Automatique, Mode bouton-poussoir / interrupteur, Manuel ON / ON-OFF
Réglages via Télécommande, Interrupteur DIP, Potentiomètres, Smart Remote
Avec télécommande Non
Réglage crépusculaire Teach Oui

Boîtier et matériau

Indice de protection IP20
Température ambiante -25...+55 °C
Lieu de montage plafond
Lieu d'application Intérieur
Matériau Plastique
Application pièce Intérieur, couloir / allée
Couleur blanc
Couleur RAL 9010

Contenu de la livraison et garantie

Garantie fabricant 5 ans
Support mural d'angle inclus Non

Télécommandes en option

Adaptateur en saillie en option

Corbeille de protection en option

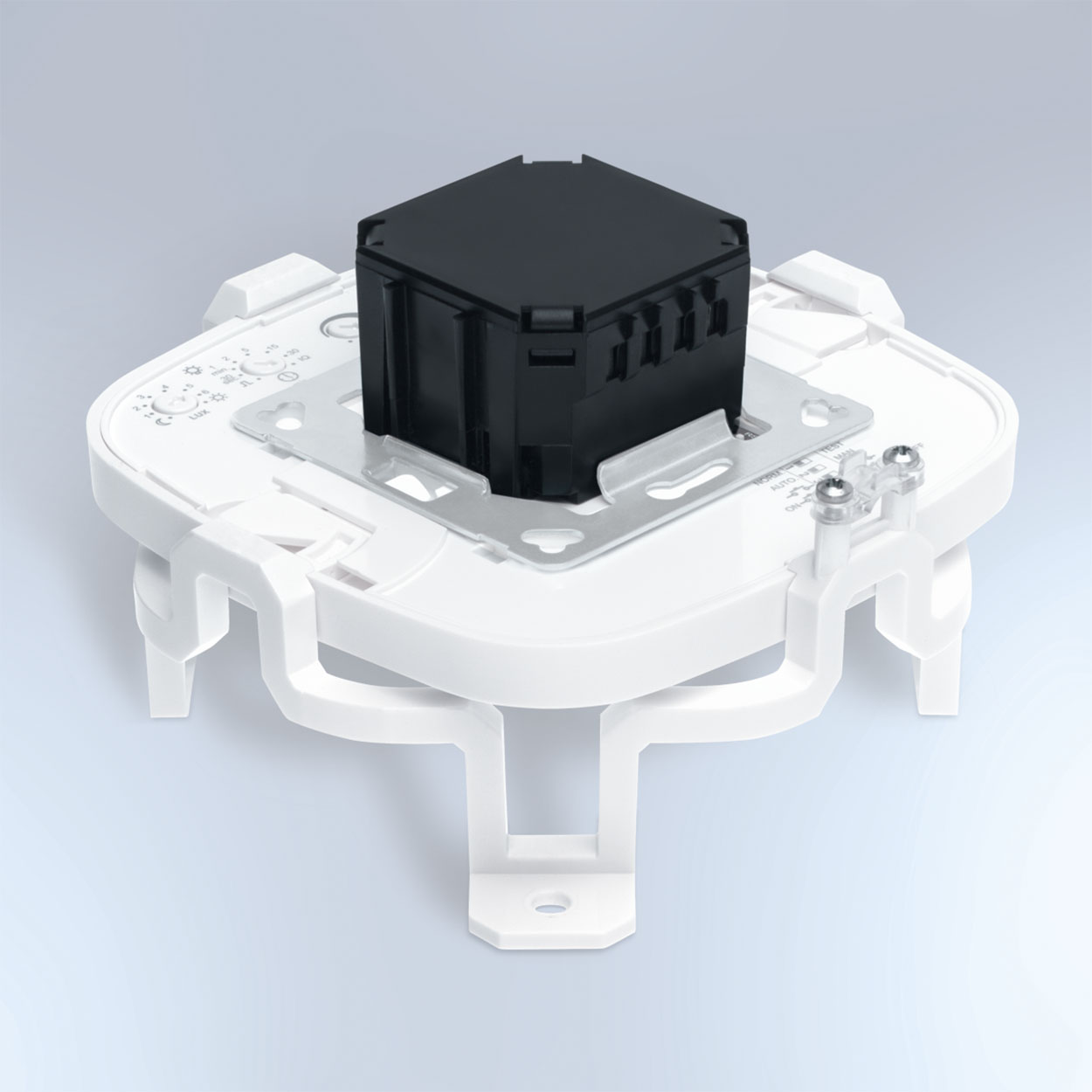

Adaptateur de plafond HF pour le montage sur les faux plafonds

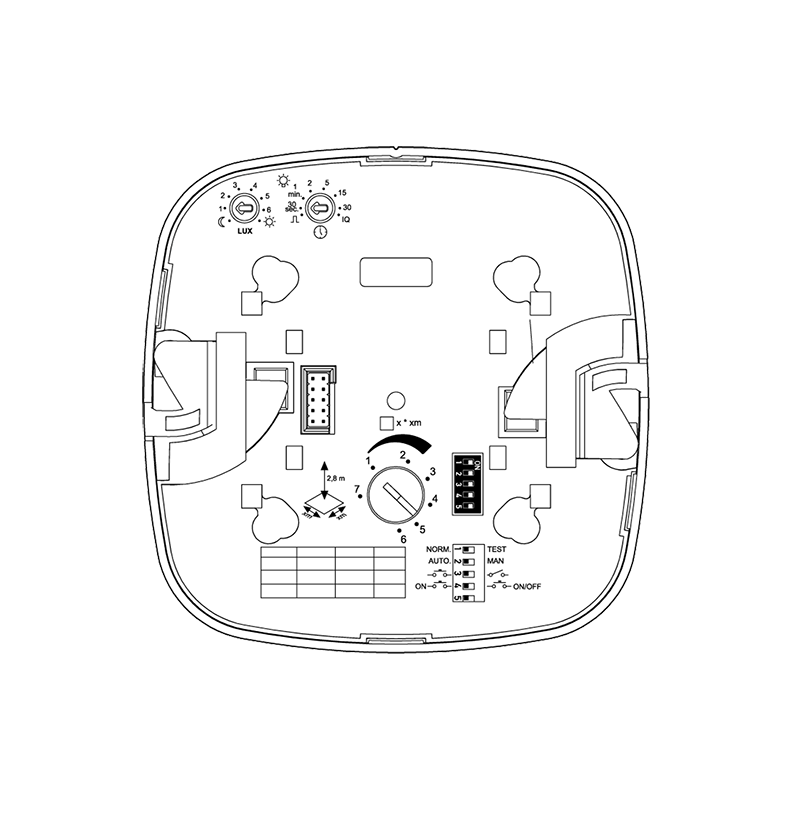

Dessin technique

Zone de détection du capteur

Schéma de câblage 1

Schéma du circuit principal

Schéma de câblage 2

Schéma du circuit d´interconnexion maître/maître
