Steinel Hallway DALI-2 APC - en saillie

Steinel Hallway DALI-2 APC - en saillie

N° ELDAS® 535 937 402 · EAN-N° 4007841 058012

Données techniques Points forts Illustrations Schémas de câblage Téléchargements Vidéos
Steinel Bluetooth Open Mesh

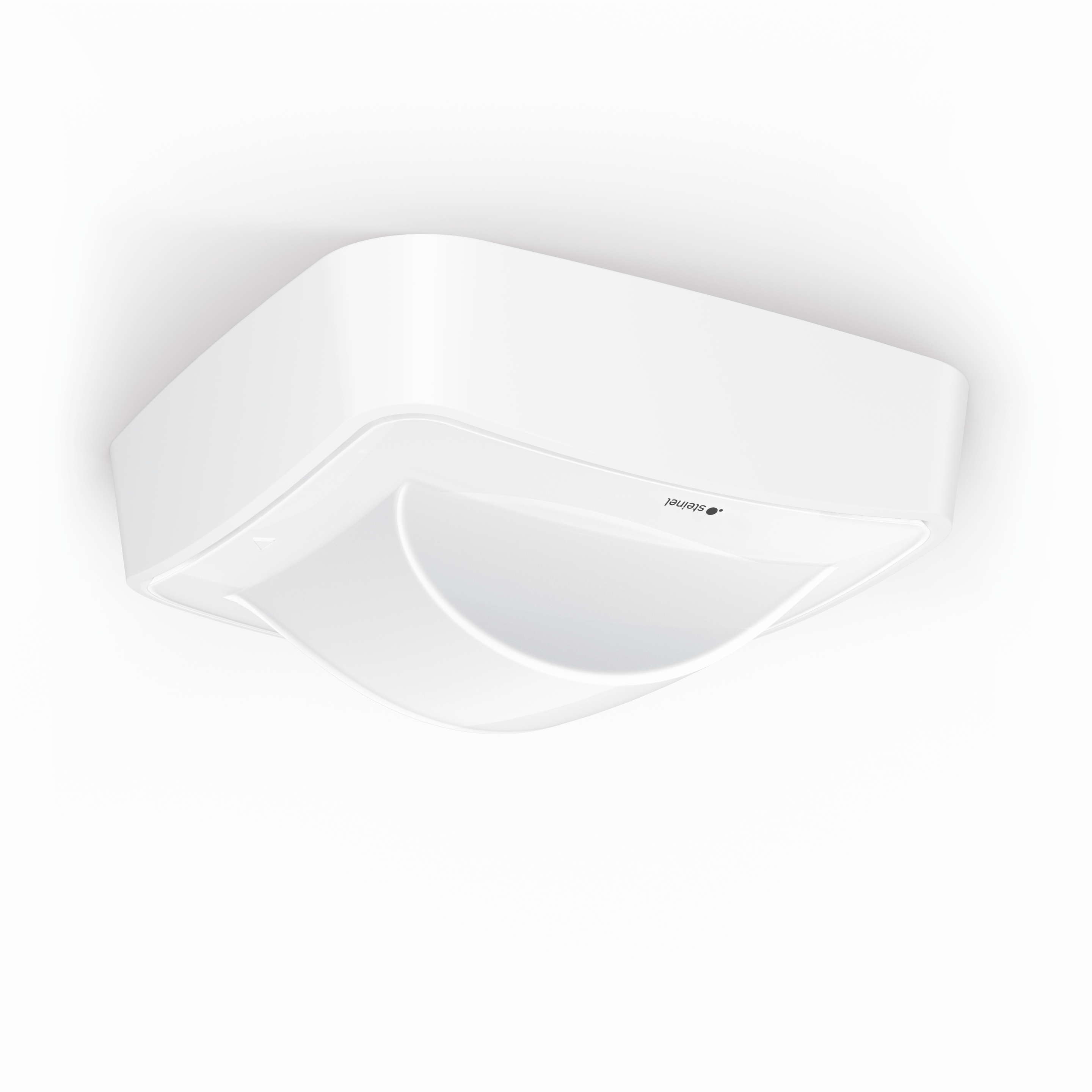

Steinel Hallway DALI-2 APC - en saillie

Détecteur de présence pour longs couloirs. Jusqu'à 25 m, réglage et réseau par Bluetooth.

N° ELDAS® 535 937 402

EAN-N° 4007841 058012

Prix : Veuillez vous connecter pour voir les prix

Couleur

blanc

Type de montage

En saillie Montage encastré

Variante

230V, 1 canal 230V, 2 canaux Bluetooth Input-Device DALI-2 Application Controller DALI-2 Input Device IP (REST API, MQTT, BacNet) KNX

En parfaite harmonie avec le désign de la gamme de produits Control PRO II, le Hallway est un détecteur de présence laissant une impression visiblement durable dans les bâtiments modernes. Avec une zone de détection de 25 x 3 m, il garantit une commutation rapide. Il est parfait pour être utilisé dans les grandes circulations et les longs couloirs. Réglage, mise en service et mise en réseau du modèle sans fil via Bluetooth.

Identification

Modèle Détecteur de présence

Variantes

Version DALI-2 Application Controller
Couleur blanc
Type de montage En saillie

Dimensions

Dimensions L × l × H 62 x 123 x 123 mm

Électricité

Raccordement secteur 230 V / 50 – 60 Hz
Détail tension d'alimentation 64 participants au max.
Sortie de commande DALI Adressable / Broadcast 64 ballasts électroniques

Technologie de détection

Hauteur de montage max. 4,00 m
Technologie de capteur Hyper fréquence
Puissance d'émission < 1 mW
Technologie HF 5,8 GHz
Avec détecteur de mouvement Oui
Détection le cas échéant à travers le verre, le bois et les cloisons fines
Angle de détection 360 °, Couloir
Angle d'ouverture 140 °
Protection anti-contournement Oui
Occultation par segments Non
Évolutivité électronique Oui
Évolutivité mécanique Non
Portée radiale 25 x 3 m (75 m²)
Portée tangentielle 25 x 3 m (75 m²)
Hauteur de montage 2,0 – 4,0 m
Hauteur de montage optimale 2,8 m

Connectivité

Mise en réseau Oui
Type de mise en réseau Maître/Esclave
Technique de commande Steinel Connect
Mise en réseau sans fil via BT Open Mesh
Mise en réseau via DALI 2

Technique d'éclairage

Démarrage progressif Oui
Éclairage permanent commutable
Régulation de l'éclairage constant Oui

Réglages

Interrupteur crépusculaire Oui
Réglage crépusculaire 2 – 2000 lx
Réglage du temps 10 s – 60 min
Fonction lumière de base Oui
Durée fonction lumière de base 10 min, toute la journée, toute la nuit
Lumière principale réglable 50 - 100 %
Fonctions Semi-automatique / Automatique, Réglage de l'éclairage permanent, Scénario d'éclairage, Commande maître/esclave, Fonction de groupe voisin, Fonction TouchDIM, Mode normal / mode test, Mode bouton-poussoir / interrupteur, Manuel ON / ON-OFF, Maintien d'un éclairage constant ON-OFF
Réglages via Application, Smartphone, Tablette, Bluetooth
Avec télécommande Non
Réglage crépusculaire Teach Non
Fonction lumière de base en pourcentage 10 – 90 %
Fonction lumière de base pourcentage de 10 %

Boîtier et matériau

Indice de protection IP54
Température ambiante -20...+50 °C
Lieu de montage plafond
Lieu d'application Intérieur
Matériau Plastique
Application pièce Intérieur, couloir / allée
Couleur blanc
Couleur RAL 9003

Contenu de la livraison et garantie

Garantie fabricant 5 ans
Support mural d'angle inclus Non

Certificats et EPREL

Certificats DALI-2

Plastique résistant aux UV

Dessin technique

Zone de détection du capteur

Schéma de câblage 1

Schéma du circuit principal

Schéma de câblage 2

Schéma du circuit d´interconnexion maître/esclave
