Steinel IR Quattro HD-2 24m KNX - En saillie noir

Steinel IR Quattro HD-2 24m KNX - En saillie noir

EAN-N° 4007841 094546

Données techniques Points forts Illustrations Téléchargements
Steinel Bluetooth Mesh

Steinel IR Quattro HD-2 24m KNX - En saillie noir

EAN-N° 4007841 094546

Bientôt disponible

Ce produit est annoncé et n'est pas encore disponible.

Version

KNX COM1

Type de montage

Encastré En saillie Encastré au plafond

Unité d'emballage

1 pièce 48 pièces

Le détecteur de présence infrarouge IR Quattro HD-2 garantit une détection de 360° et peut être réglé numériquement et mis en réseau sans fil via Bluetooth. Les quatre pyrodétecteurs intégrés peuvent être activés et désactivés individuellement. Le détecteur de présence de dernière génération est disponible en version encastrable ou en saillie pour les interfaces COM1, COM2, DALI-2 IPD, KNX V3.5, IP et BT IPD ainsi qu’en encastré à pinces pour les interfaces COM1 et KNX V3.5. En plus de la fonction présence et de la luminosité, il permet également de mesurer la température et l’humidité de l’air via IP, KNX et DALI-2 IPD. Avec ses 5200 zones de commutation, le détecteur de présence agréable peut être monté à une hauteur comprise entre 2,50 m et 10 m. Il se distingue par une portée radiale maximale de 81 m2 (9 x 9 m) et une portée tangentielle maximale de 576 m2 (24 x 24 m).

  • Détecteur de présence infrarouge passif avec détection carrée de 360°
  • 5.200 zones de commutation pour une détection très fine
  • Offre la plus grande zone de détection de notre gamme IR
  • 4 pyrodétecteurs activables/désactivables individuellement
  • Sensibilité réglable numériquement
  • Mesure de la présence et de la luminosité
  • Mesure de la température et de l'humidité de l'air pour IP, KNX et DALI-2 IPD
  • Réglage et mise en réseau par Bluetooth
  • Idéal pour les bureaux paysagers et les salles de classe

Identification

Modèle Détecteur de présence

Dimensions

Dimensions L × l × H 64 x 123 x 123 mm

Électricité

Raccordement secteur 30 V
Détail tension d'alimentation Bus KNX

Technologie de détection

Hauteur de montage max. 10,00 m
Technologie de capteur infrarouge passif
Angle de détection 360 °
Occultation par segments Oui
Évolutivité électronique Oui
Évolutivité mécanique Oui
Portée radiale 9 x 9 m (81 m²)
Portée tangentielle 24 x 24 m (576 m²)
Hauteur de montage 2,50 – 10,00 m
Portée présence 9 x 9 m (81 m²)
Hauteur de montage optimale 2,8 m

Connectivité

Mise en réseau Oui
Mise en réseau via Bus KNX Bluetooth Mesh
Fonctions KNX Confort Interrupteur crépusculaire Pyroanalyse individuelle Fonction balisage Valeur de luminosité Sortie CVC Réglage de l'éclairage permanent Sortie de la lumière 4x Sortie humidité de l'air Sortie présence Fonction diurne / nocturne Point de rosée Sortie température Fonction logique
Avec coupleur de bus Oui

Technique d'éclairage

Éclairage permanent commutable
Régulation de l'éclairage constant Oui

Réglages

Interrupteur crépusculaire Oui
Réglage crépusculaire 2 – 2000 lx
Réglage du temps 10 s – 1092 Min.
Fonction lumière de base Oui
Lumière principale réglable Oui
Réglages via Bus Logiciel ETS Application Potentiomètres Bluetooth Mesh
Avec télécommande Non
Réglage crépusculaire Teach Oui

Boîtier et matériau

Indice de protection IP20
Température ambiante de 0 jusqu'à 40 °C
Lieu de montage plafond
Lieu d'application Intérieur
Type de montage En saillie
Matériau Matière plastique
Application pièce Intérieur bureau grande surface entrepôt de stockage haut gymnase parking couvert / garage souterrain réception / hall réfectoire / cantine salle commune salle de classe salle de conférences / salle de réunion salle de cours salle du personnel soignant vestiaires zone de production
Couleur noir
Couleur RAL 9005

Contenu de la livraison et garantie

Garantie fabricant 5 ans
Support mural d'angle inclus Non

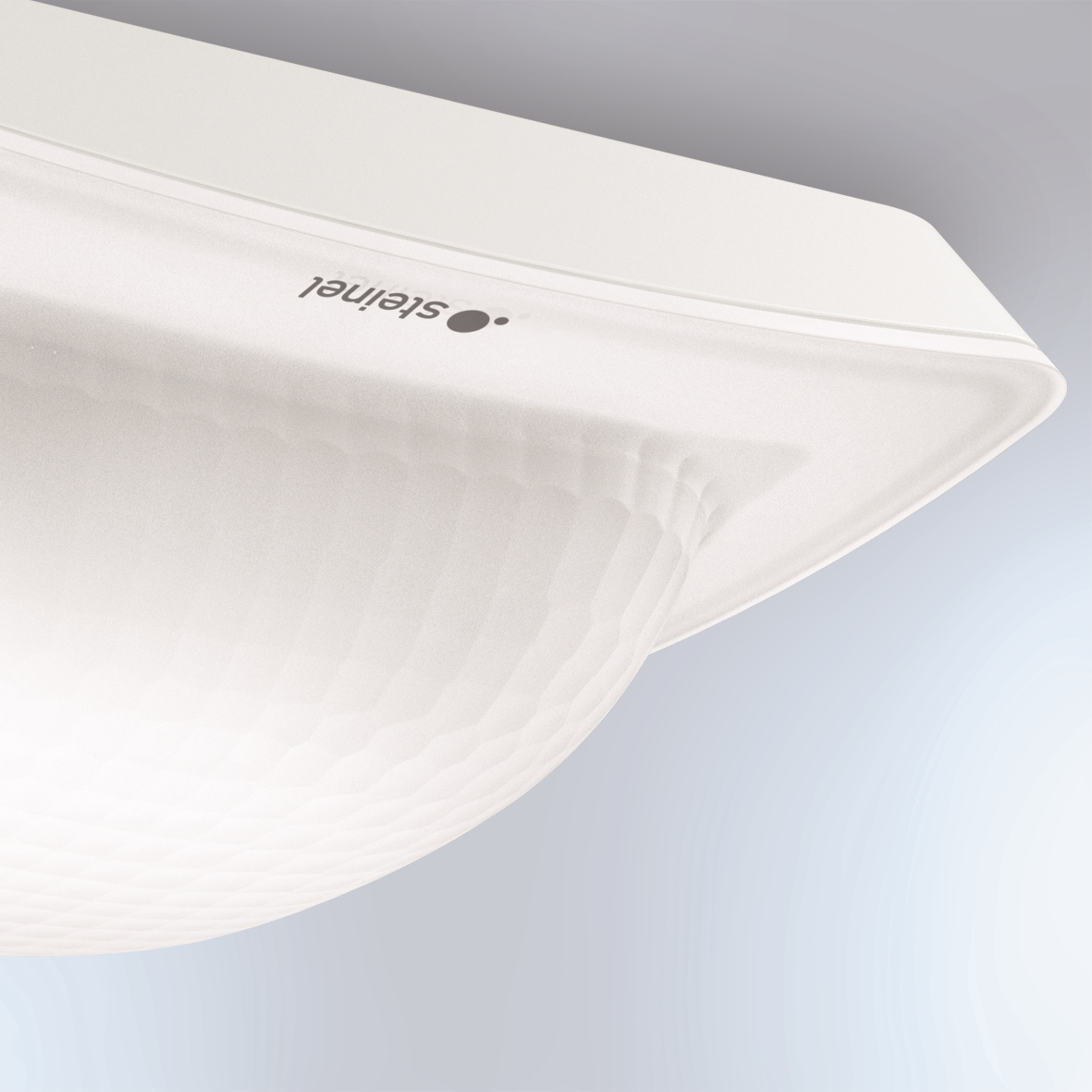

Plastique résistant aux UV

Dessin technique

Zones de détection du capteur
