Steinel IS 2360-3 ECO 24m blanc

Steinel IS 2360-3 ECO 24m blanc

N° ELDAS® 535 954 100 · EAN-N° 4007841 057770

Données techniques Points forts Illustrations Schémas de câblage Téléchargements
Steinel

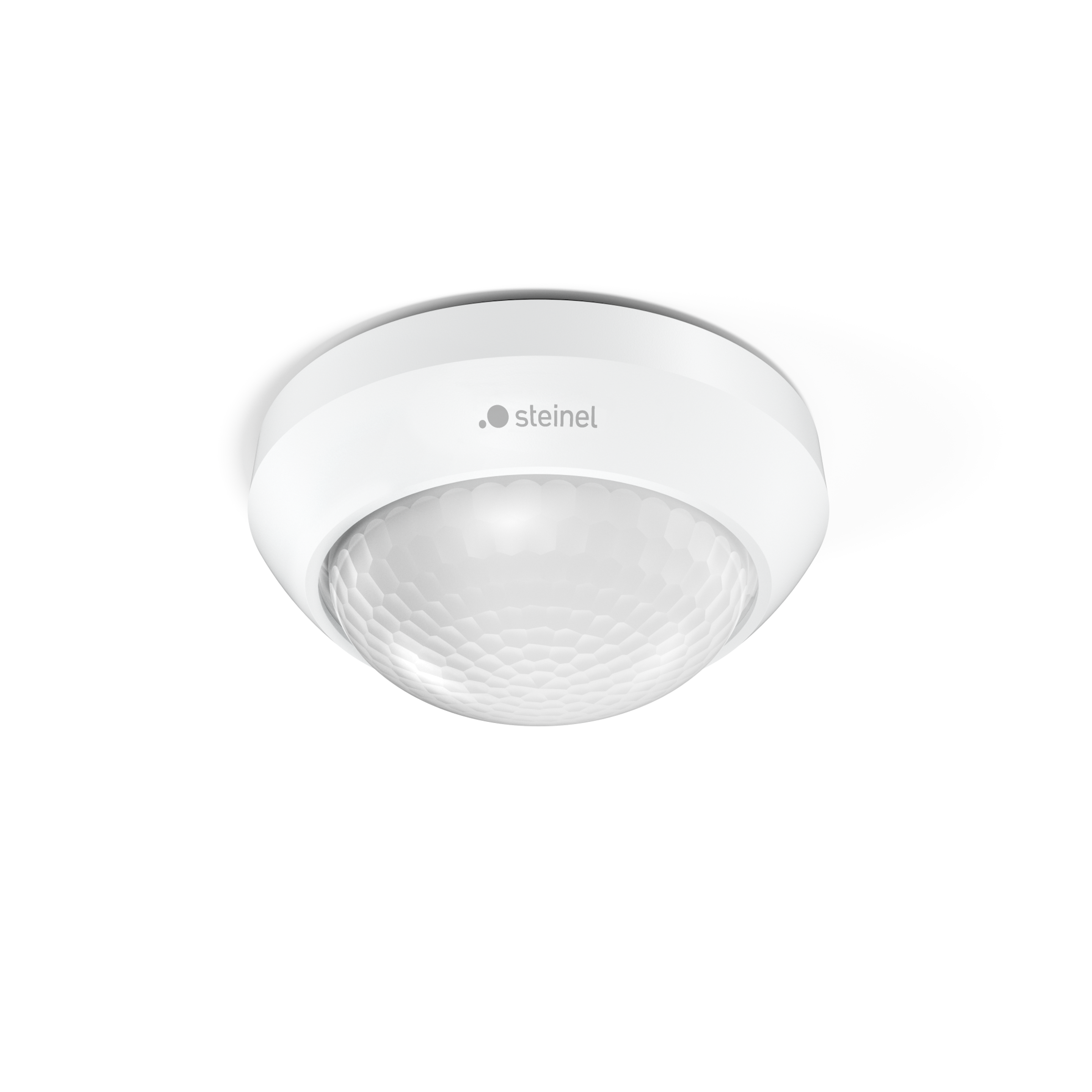

Steinel IS 2360-3 ECO 24m blanc

Détecteur de mouvement au plafond pour parkings, dépôts et couloirs. Détection tout autour.

N° ELDAS® 535 954 100

EAN-N° 4007841 057770

Prix : Veuillez vous connecter pour voir les prix

Couleur

blanc noir

Portée tangentielle

Ø 7 m (38 m²) Ø 24 m (452 m²)

Le détecteur plafonnier infrarouge à la hauteur de toutes les exigences et vraiment facile à monter. Tout simplement génial : une technologie exigeante montée et réglée en un tournemain grâce au concept d'installation intelligent. Grâce à ses trois détecteurs pyroélectriques, le détecteur infrarouge en saillie permet de surveiller un rayon de 360° et a ainsi une portée pouvant atteindre 12 m. Les caches enfichables permettent de régler la zone de détection en fonction des besoins.

Identification

Modèle Détecteur de mouvement

Variantes

Couleur blanc

Dimensions

Dimensions Ø × H 121 x 57 mm

Électricité

Raccordement secteur 230 V / 50 – 60 Hz
Puissance 2000 W
Sortie de commutation 1 ohmique 2000 W
Lampes fluorescentes ballast électronique 500 W
Lampes fluorescentes non compensées 500 VA
Lampes fluorescentes compensées en série 900 VA
Lampes fluorescentes compensées en parallèle 400 VA
Sortie de commutation 1 lampes halogènes basse tension 2000 VA
Lampes LED < 2 W 100 W
Lampes LED > 2 W < 8 W 300 W
Lampes LED > 8 W 500 W
Charge capacitive en µF 176 µF
Consommation propre 0,56 W
Sortie de commutation 1 nombre de lampes LED/fluorescentes 8 pcs.
Sortie de commutation 1 sans potentiel Non

Technologie de détection

Hauteur de montage max. 6,00 m
Technologie de capteur infrarouge passif
Avec détecteur de mouvement Oui
Angle de détection 360 °
Angle d'ouverture 90 °
Protection anti-contournement Oui
Occultation par segments Oui
Évolutivité électronique Non
Évolutivité mécanique Non
Portée radiale Ø 6 m (28 m²)
Zones de commutation 972 zones de commutation
Hauteur de montage 2,5 – 6,0 m
Hauteur de montage optimale 2,8 m

Connectivité

Mise en réseau Oui
Type de mise en réseau Maître/Maître
Nombre d'unités en réseau max. 5 capteurs
Mise en réseau via Câble

Technique d'éclairage

Démarrage progressif Non
Éclairage permanent commutable
Régulation de l'éclairage constant Non

Réglages

Interrupteur crépusculaire Oui
Réglage crépusculaire 2 – 1000 lx
Réglage du temps 5 s – 15 min
Fonction lumière de base Non
Lumière principale réglable Non
Réglages via Potentiomètres
Avec télécommande Non
Réglage crépusculaire Teach Non

Boîtier et matériau

Indice de protection IP54
Classe de protection II
Température ambiante -20...+50 °C
Matériau de couverture (étendue de la livraison) Clips de couverture
Lieu de montage plafond
Lieu d'application Extérieur, Intérieur
Type de montage En saillie
Matériau Plastique
Application pièce Intérieur, WC / salle d'eau, cage d'escalier, couloir / allée, entrepôt, espace fonctionnel / local annexe, extérieur, kitchenette, parking couvert / garage souterrain, vestiaires
Couleur blanc
Couleur RAL 9010

Contenu de la livraison et garantie

Garantie fabricant 5 ans
Support mural d'angle inclus Non

Certificats et EPREL

Certificats VDE

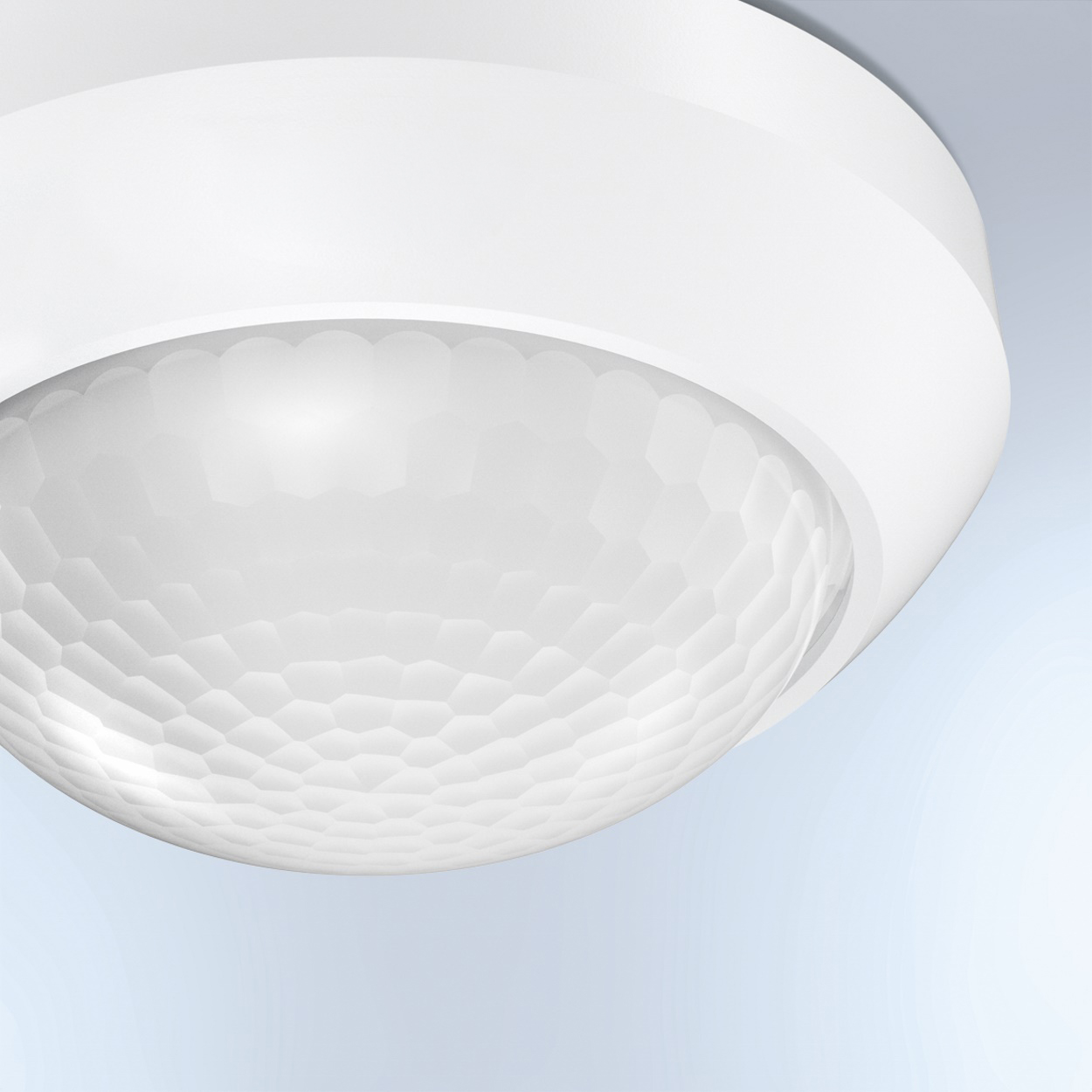

Plastique résistant aux UV

Dessin technique

Zone de détection du capteur

Schéma de câblage 1

Schéma du circuit
