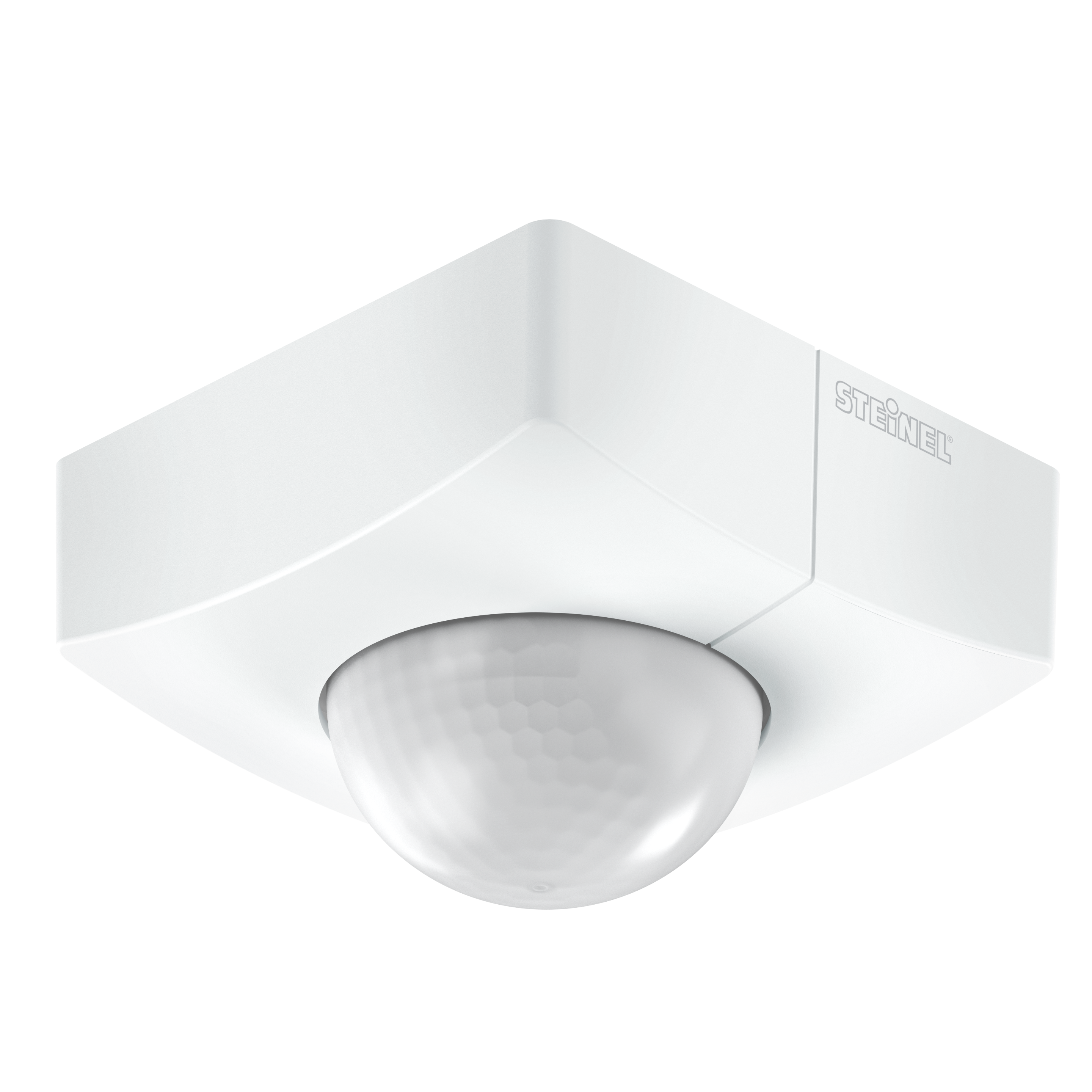

Steinel IS 345 COM1 - carré - en saillie

Steinel IS 345 COM1 - carré - en saillie

N° ELDAS® 535 940 960 · EAN-N° 4007841 010485

Données techniques Points forts Illustrations Schémas de câblage Téléchargements Accessoires
Steinel

Steinel IS 345 COM1 - carré - en saillie

N° ELDAS® 535 940 960

EAN-N° 4007841 010485

Prix : Veuillez vous connecter pour voir les prix

Version

DALI-2 Application Controller KNX DALI-2 Input-Device COM1 PF (Potentiel libre)

Type de montage

Encastré En saillie

Hauteur de montage

Hauteur de montage 2,5 à 4 mètres Hauteur de montage 4 à 14 mètres

Forme

Anguleux Rond

Les circulations et les longues entrées requièrent des exigences spéciales en matière de performance des détecteurs. Le champ de saisie du détecteur doit être étroit mais long afin de pouvoir couvrir de manière ciblée des sections les plus longues possibles avec le moins de détecteurs possible. Le modèle IS 345 est le spécialiste maintes fois éprouvé de telles applications à l'intérieur des bâtiments. Il dispose d'une détection spéciale couloir et d'une ouverture angulaire de 45°. Il permet ainsi de surveiller de manière tangentielle une zone de 23 x 6 mètres.

Identification

Modèle Détecteur de mouvement

Dimensions

Dimensions L × l × H 65 x 95 x 95 mm

Électricité

Raccordement secteur 220 – 240 V / 50 – 60 Hz
Puissance 2000 W
Sortie de commutation 1 ohmique 2000 W
Lampes fluorescentes ballast électronique 1500 W
Lampes fluorescentes non compensées 1000 VA
Lampes fluorescentes compensées en série 400 VA
Lampes fluorescentes compensées en parallèle 400 VA
Sortie de commutation 1 lampes halogènes basse tension 2000 VA
Lampes LED < 2 W 100 W
Lampes LED > 2 W < 8 W 300 W
Lampes LED > 8 W 600 W
Charge capacitive en µF 176 µF
Sortie de commutation 1 nombre de lampes LED/fluorescentes 8 pcs.

Technologie de détection

Hauteur de montage max. 5,00 m
Technologie de capteur infrarouge passif
Angle de détection 360 °
Angle d'ouverture 45 °
Protection anti-contournement Oui
Occultation par segments Oui
Évolutivité électronique Non
Évolutivité mécanique Non
Portée radiale 12 x 6 m (72 m²)
Portée tangentielle 23 x 6 m (138 m²)
Zones de commutation 280 zones de commutation
Hauteur de montage 2,50 – 5,00 m
Hauteur de montage optimale 2,8 m

Connectivité

Mise en réseau Oui
Type de mise en réseau Maître/maître
Mise en réseau via Câble
Nombre d'unités en réseau max. 10 capteurs

Technique d'éclairage

Démarrage progressif Non
Éclairage permanent commutable, 4 h
Régulation de l'éclairage constant Non

Réglages

Interrupteur crépusculaire Oui
Réglage crépusculaire 2 – 1000 lx
Réglage du temps 5 s – 15 Min.
Fonction lumière de base Non
Lumière principale réglable Non
Fonctions Mode normal / mode test Manuel ON / ON-OFF
Réglages via Télécommande Potentiomètres Smart Remote
Avec télécommande Non
Réglage crépusculaire Teach Oui

Boîtier et matériau

Indice de protection IP54
Température ambiante de -20 jusqu'à 50 °C
Lieu de montage plafond
Lieu d'application Extérieur Intérieur
Type de montage En saillie
Matériau Matière plastique
Application pièce Intérieur couloir / allée extérieur parking couvert / garage souterrain
Couleur blanc
Couleur RAL 9003

Contenu de la livraison et garantie

Garantie fabricant 5 ans
Support mural d'angle inclus Non

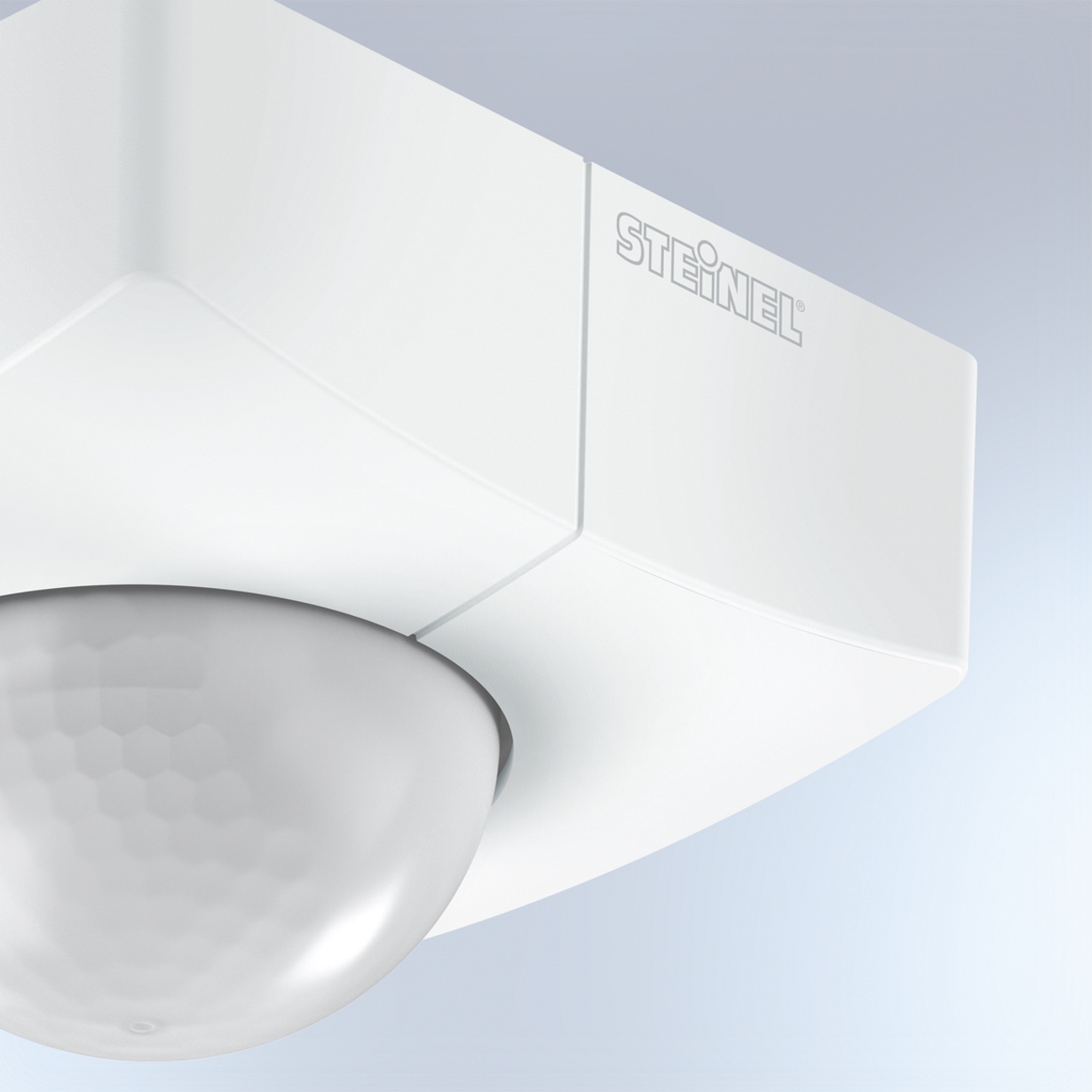

Plastique résistant aux UV

Grand espace de raccordement

Télécommandes en option

Dessin technique

Zone de détection du capteur

Schéma de câblage 1

Schéma du circuit principal

Schéma de câblage 2

Schéma de câblage pour la mise en réseau de plusieurs détecteurs
