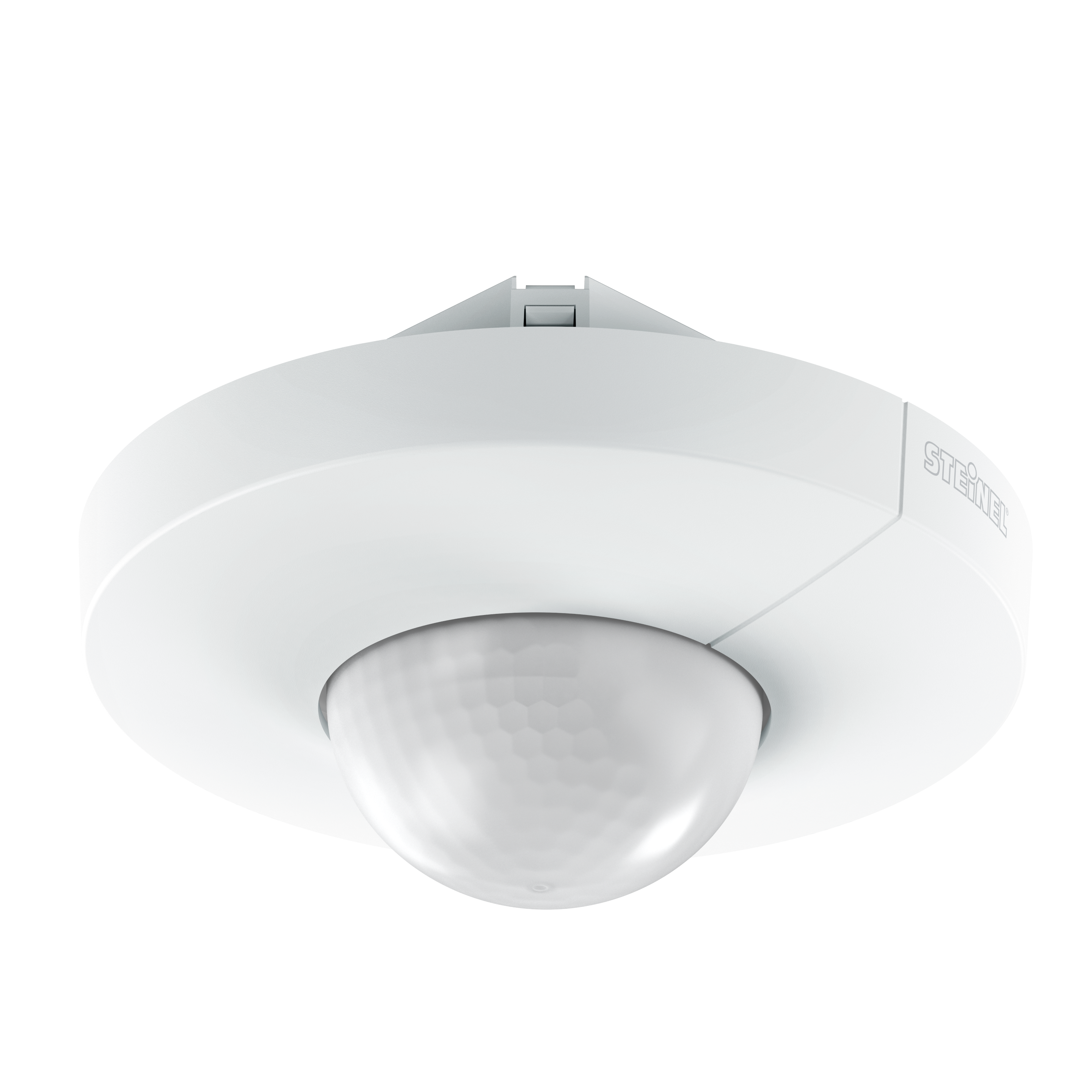

Steinel IS 345 KNX - rond - encastré blanc

Steinel IS 345 KNX - rond - encastré blanc

N° ELDAS® 535 945 071 · EAN-N° 4007841 058289

Données techniques Points forts Illustrations Téléchargements Accessoires
Steinel

Steinel IS 345 KNX - rond - encastré blanc

N° ELDAS® 535 945 071

EAN-N° 4007841 058289

Prix : Veuillez vous connecter pour voir les prix

Version

DALI-2 Application Controller KNX DALI-2 Input-Device COM1 PF (Potentiel libre)

Type de montage

Encastré En saillie

Hauteur de montage

Hauteur de montage 2,5 à 4 mètres Hauteur de montage 4 à 14 mètres

Forme

Anguleux Rond

Les circulations et les longues entrées requièrent des exigences spéciales en matière de performance des détecteurs. Le champ de saisie du détecteur doit être étroit mais long afin de pouvoir couvrir de manière ciblée des sections les plus longues possibles avec le moins de détecteurs possible. Le modèle IS 345 est le spécialiste maintes fois éprouvé de telles applications à l'intérieur des bâtiments. Il dispose d'une détection spéciale couloir et d'une ouverture angulaire de 45°. Il permet ainsi de surveiller de manière tangentielle une zone de 23 x 6 mètres.

Identification

Modèle Détecteur de mouvement

Dimensions

Dimensions L × l × H 78 x 94 x 94 mm
Dimensions Ø × H 124 x 78 mm

Électricité

Détail tension d'alimentation Bus KNX

Technologie de détection

Hauteur de montage max. 5,00 m
Technologie de capteur infrarouge passif
Angle de détection 360 °
Angle d'ouverture 45 °
Protection anti-contournement Oui
Occultation par segments Oui
Évolutivité électronique Non
Évolutivité mécanique Non
Portée radiale 12 x 6 m (72 m²)
Portée tangentielle 23 x 6 m (138 m²)
Zones de commutation 280 zones de commutation
Hauteur de montage 2,50 – 5,00 m
Hauteur de montage optimale 2,5 m

Connectivité

Mise en réseau Oui
Type de mise en réseau Maître/esclave
Mise en réseau via Bus KNX
Fonctions KNX Interrupteur crépusculaire Fonction balisage Valeur de luminosité Sortie CVC Réglage de l'éclairage permanent Sortie de la lumière 2x Sortie présence Fonction diurne / nocturne Fonction logique
Avec coupleur de bus Oui

Technique d'éclairage

Démarrage progressif Oui
Éclairage permanent commutable
Régulation de l'éclairage constant Oui

Réglages

Interrupteur crépusculaire Oui
Réglage crépusculaire 2 – 1000 lx
Réglage du temps 5 s – 15 Min.
Fonction lumière de base Oui
Lumière principale réglable 0 - 100 %
Réglages via Logiciel ETS Télécommande Bus Smart Remote
Avec télécommande Non
Réglage crépusculaire Teach Oui

Boîtier et matériau

Indice de protection IP20
Température ambiante de -20 jusqu'à 50 °C
Lieu de montage plafond
Lieu d'application Intérieur
Type de montage Montage encastré
Matériau Matière plastique
Application pièce Intérieur couloir / allée parking couvert / garage souterrain
Couleur blanc
Couleur RAL 9003

Contenu de la livraison et garantie

Garantie fabricant 5 ans
Support mural d'angle inclus Non

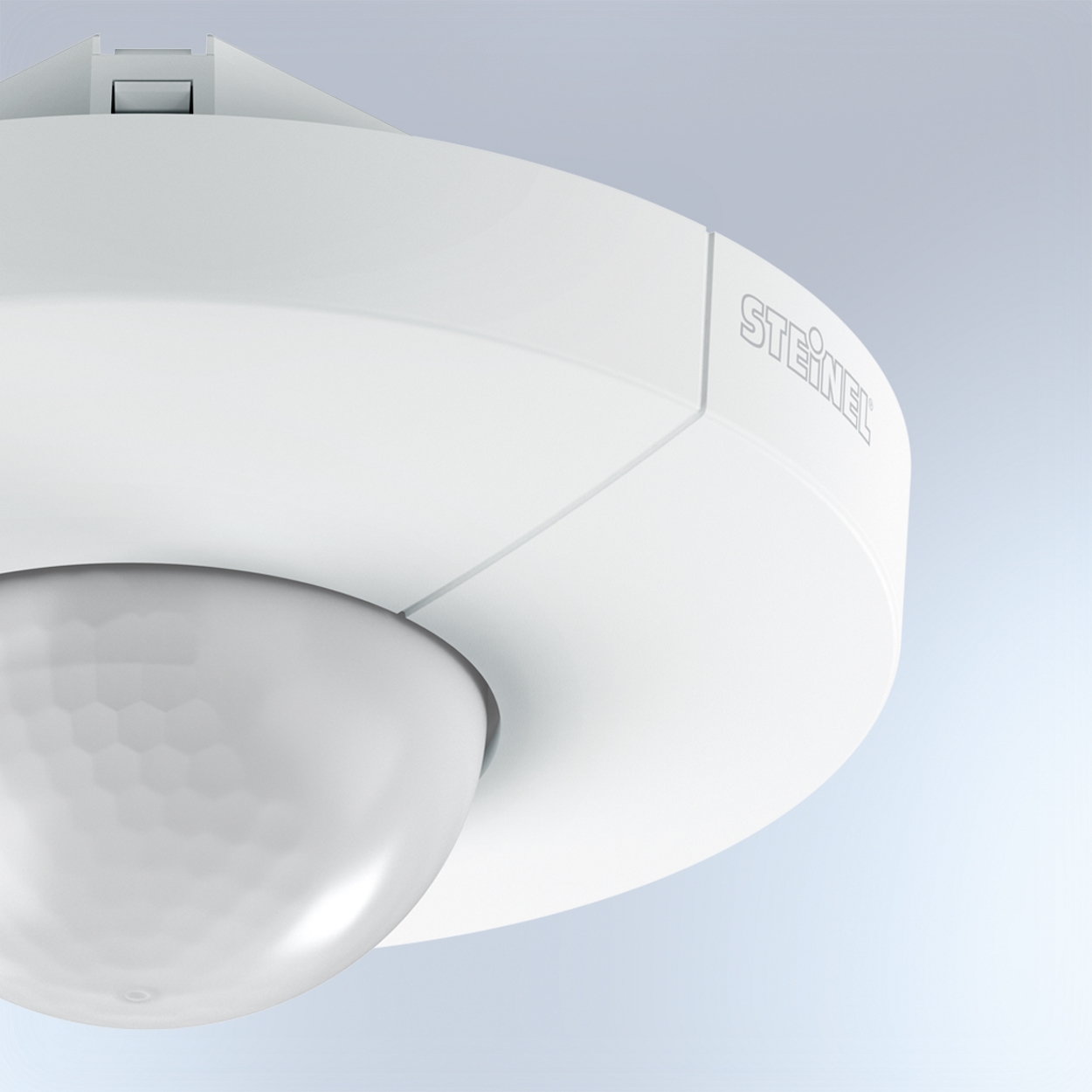

Plastique résistant aux UV

Télécommandes en option

Télécommande Smart Remote en option

Dessin technique

Zones de détection du capteur

Télécommande Smart Remote

Télécommande Smart Remote

N° art. 009151

Télécommande service RC6 KNX

Télécommande service RC6 KNX

N° art. 4007841593018

Télécommande utilisateur RC7 KNX

Télécommande utilisateur RC7 KNX

N° art. 592912

Panneau noir pour détecteur IR rond - encastré

Panneau noir pour détecteur IR rond - encastré

N° art. 056742
