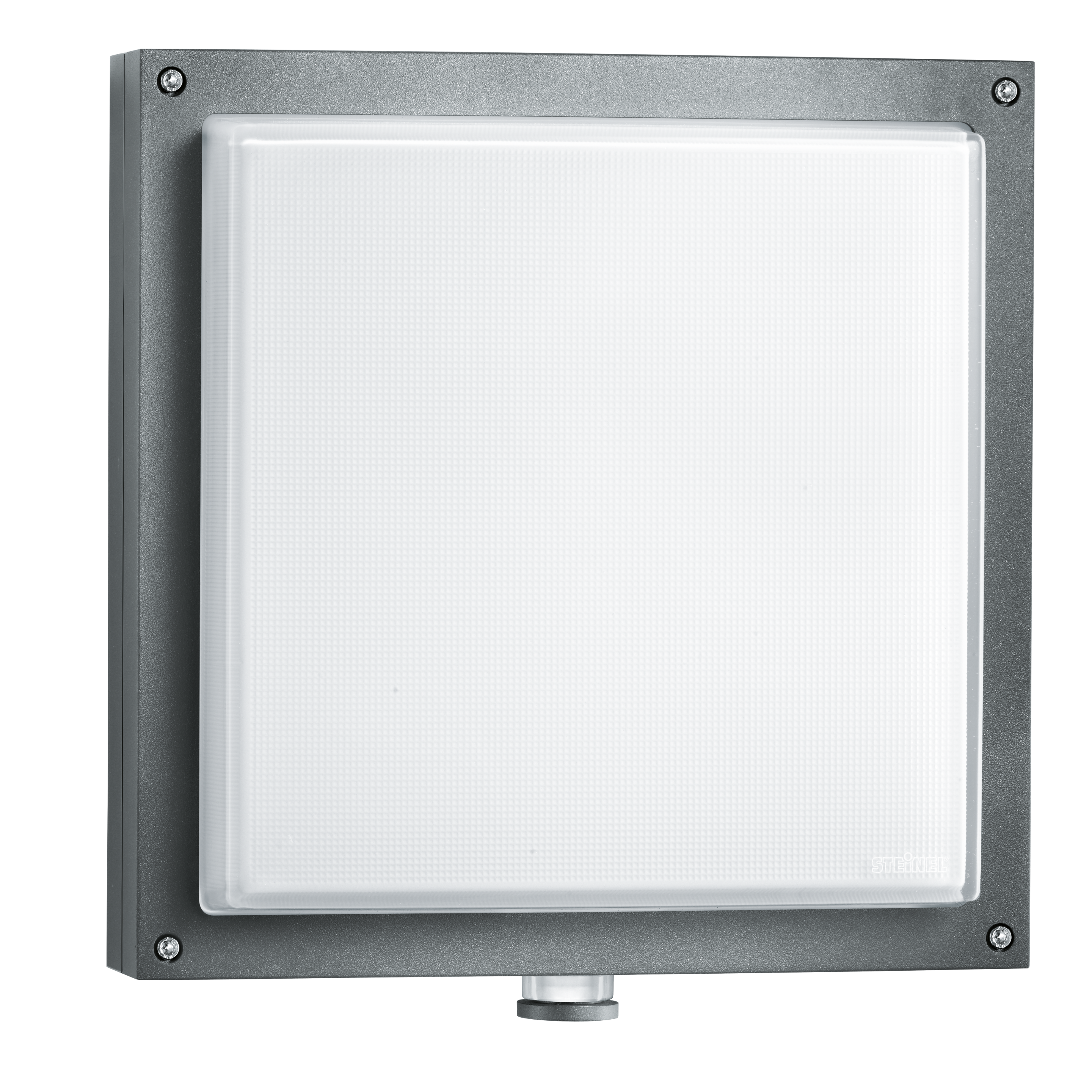

Steinel L 690 S PMMA anthracite

Steinel L 690 S PMMA anthracite

N° ELDAS® 941 200 199 · EAN-N° 4007841 053000

Données techniques Points forts Illustrations Schémas de câblage Téléchargements Accessoires
Steinel

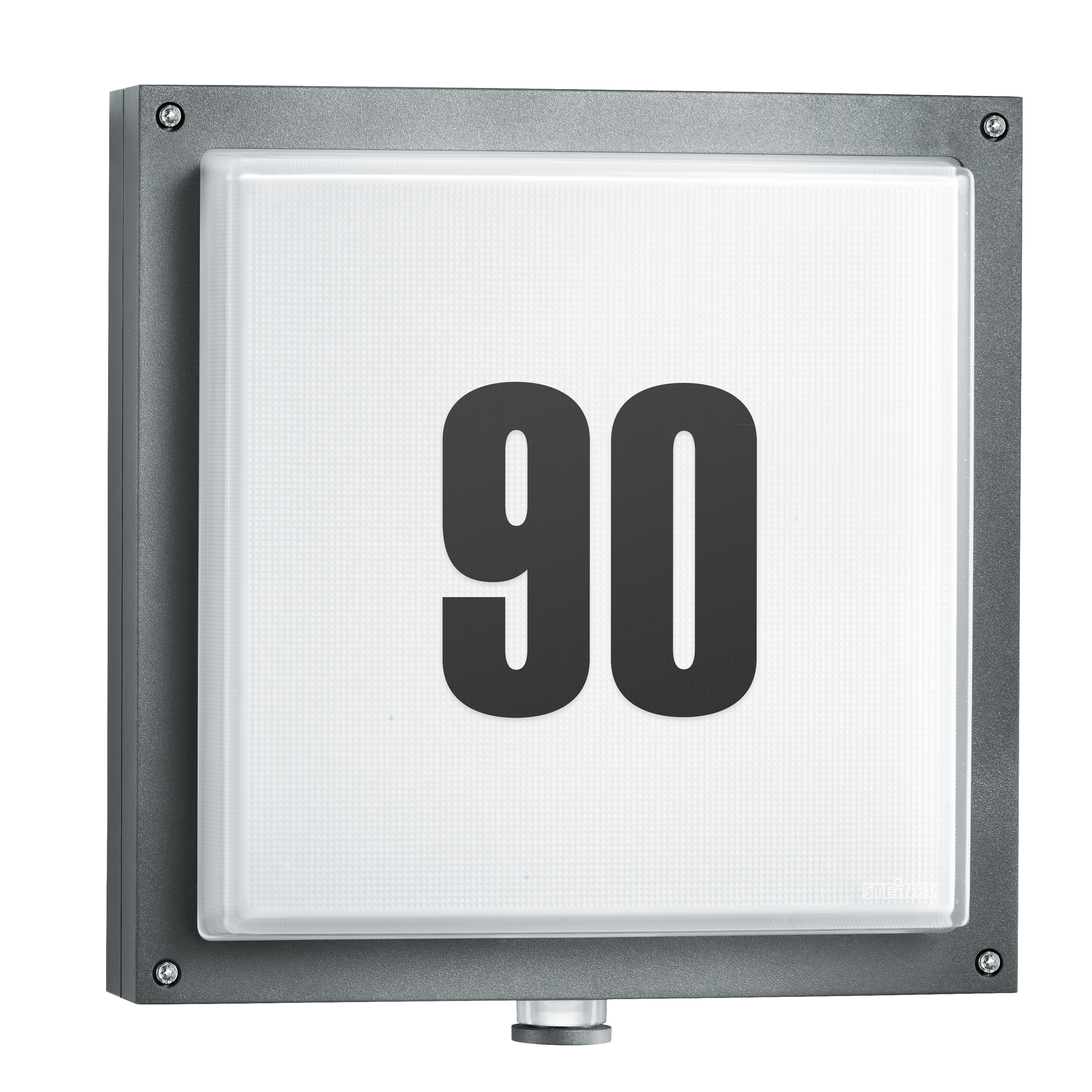

Steinel L 690 S PMMA anthracite

N° ELDAS® 941 200 199

EAN-N° 4007841 053000

Prix : Veuillez vous connecter pour voir les prix

Design

Sans grille de protection Avec grille de protection

Le carré est la forme de prédilection pour tout ce qui a trait à la maison. C'est la raison pour laquelle STEINEL mise systématiquement sur ce design éprouvé et apprécié et le combine à une technique LED et de détection innovante. Le modèle L 690 S offre, comme tous les luminaires à détection LED pour l'extérieur STEINEL, une fonctionnalité intégrale : balisage, allumage en douceur, temporisation et seuil de déclenchement réglables. Pour satisfaire la demande croissante, nous avons perfectionné les modèles L 690 et 691 LED et les avons équipés d'un éclairage plus puissant qui est devenu plus économique. Une mise en réseau de ces luminaires par liaison filaire est, en outre, possible. Ce luminaire pour l’extérieur solide et massif est encore plus attrayant pour le commerce.

Dimensions

Dimensions L × l × H 104 x 291 x 303 mm

Électricité

Raccordement secteur 220 – 240 V / 50 – 60 Hz
Puissance 8,5 W

Technologie de détection

Hauteur de montage max. 2,50 m
Technologie de capteur infrarouge passif
Avec détecteur de mouvement Oui
Angle de détection 360 °
Protection anti-contournement Oui
Occultation par segments Oui
Évolutivité électronique Non
Évolutivité mécanique Non
Portée radiale r = 1.5 m (7 m²)
Portée tangentielle r = 7 m (154 m²)
Hauteur de montage 1,80 – 2,50 m
Hauteur de montage optimale 2 m

Connectivité

Mise en réseau Oui
Mise en réseau via Câble
Mode esclave réglable Non

Technique d'éclairage

Flux lumineux mesuré 360° 700 lm
Efficacité 82 lm/W
Température de couleur 3000 K
Écart chromatique LED SDCM3
Indice de rendu des couleurs = 82
Avec ampoule Oui, système d'éclairage LED STEINEL
Ampoule LED non interchangeable
Culot sans
Système de refroidissement LED Contrôle thermique passif
Démarrage progressif Oui
Éclairage permanent commutable, 4 h

Durée de vie

Durée de vie LED max. °C 50000 h
Durée de vie LED L70B50 25°C > 60000

Réglages

Interrupteur crépusculaire Oui
Réglage crépusculaire 2 – 1000 lx
Réglage du temps 5 s – 15 Min.
Fonction lumière de base Oui
Durée fonction lumière de base 10/30 min, toute la nuit
Fonctions 4 réglages des programmes fonctionnels axés sur la pratique sur le module amovible du détecteur
Réglages via Potentiomètres
Avec télécommande Non
Fonction lumière de base en pourcentage 10 %
Fonction lumière de base pourcentage de 10 %

Boîtier et matériau

Résistance aux chocs IK07
Indice de protection IP44
Classe de protection II
Température ambiante de -20 jusqu'à 50 °C
Matériau du boîtier Aluminium
Matériau du cache Matière plastique opale
Matériau de couverture (étendue de la livraison) caches enfichables
Lieu de montage mur
Lieu d'application Extérieur
Type de montage En saillie
Matériau Aluminium
Application pièce Cour et allée entrée extérieur tout autour du bâtiment
Couleur anthracite

Contenu de la livraison et garantie

Garantie fabricant 5 ans
Plaque de numéro de maison incluse Oui

Certificats et EPREL

Catégorie EPREL Produit entouré d'une source lumineuse intégrée

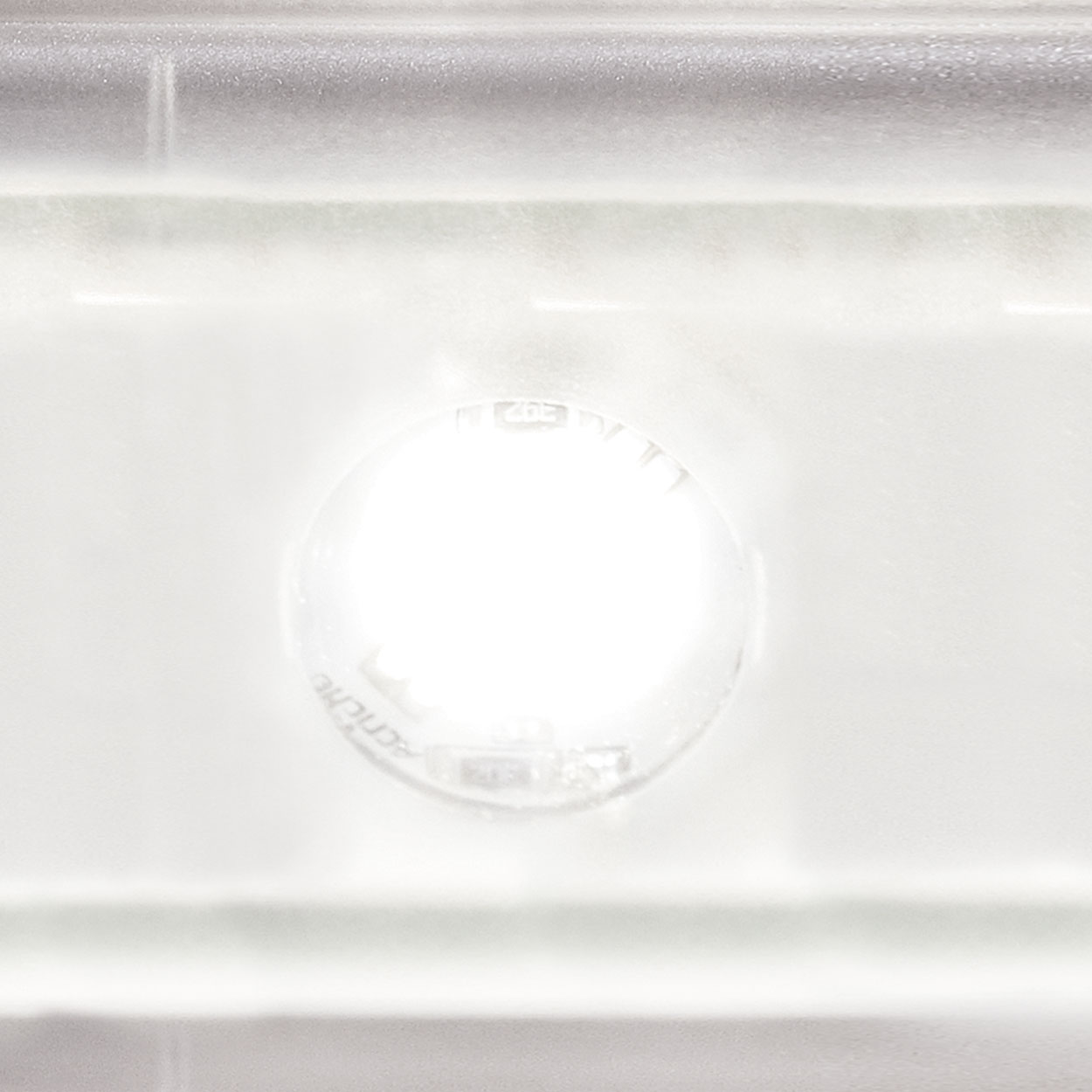

Système LED STEINEL inclus

Allumage en douceur intelligent

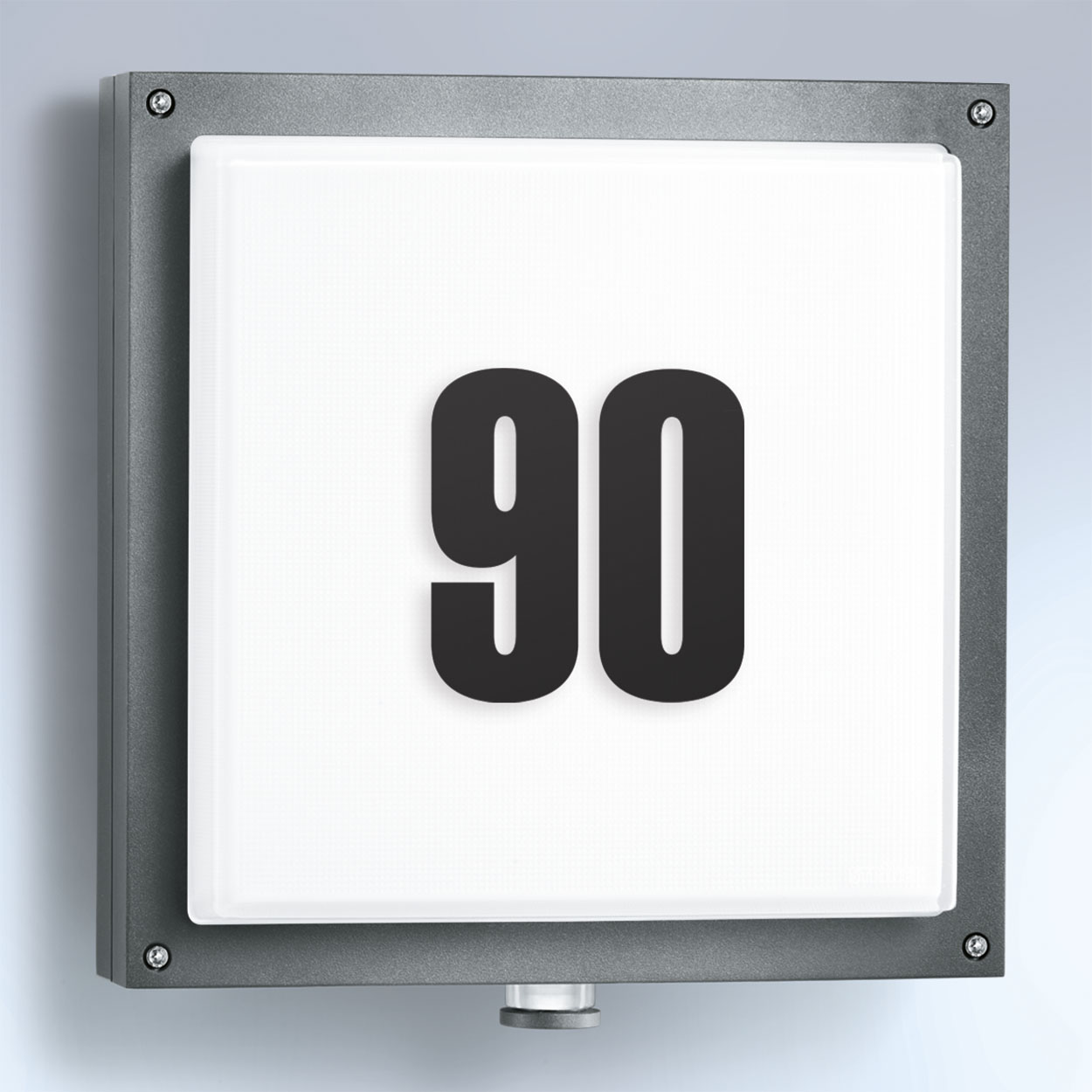

Balisage de 10 % par réglage

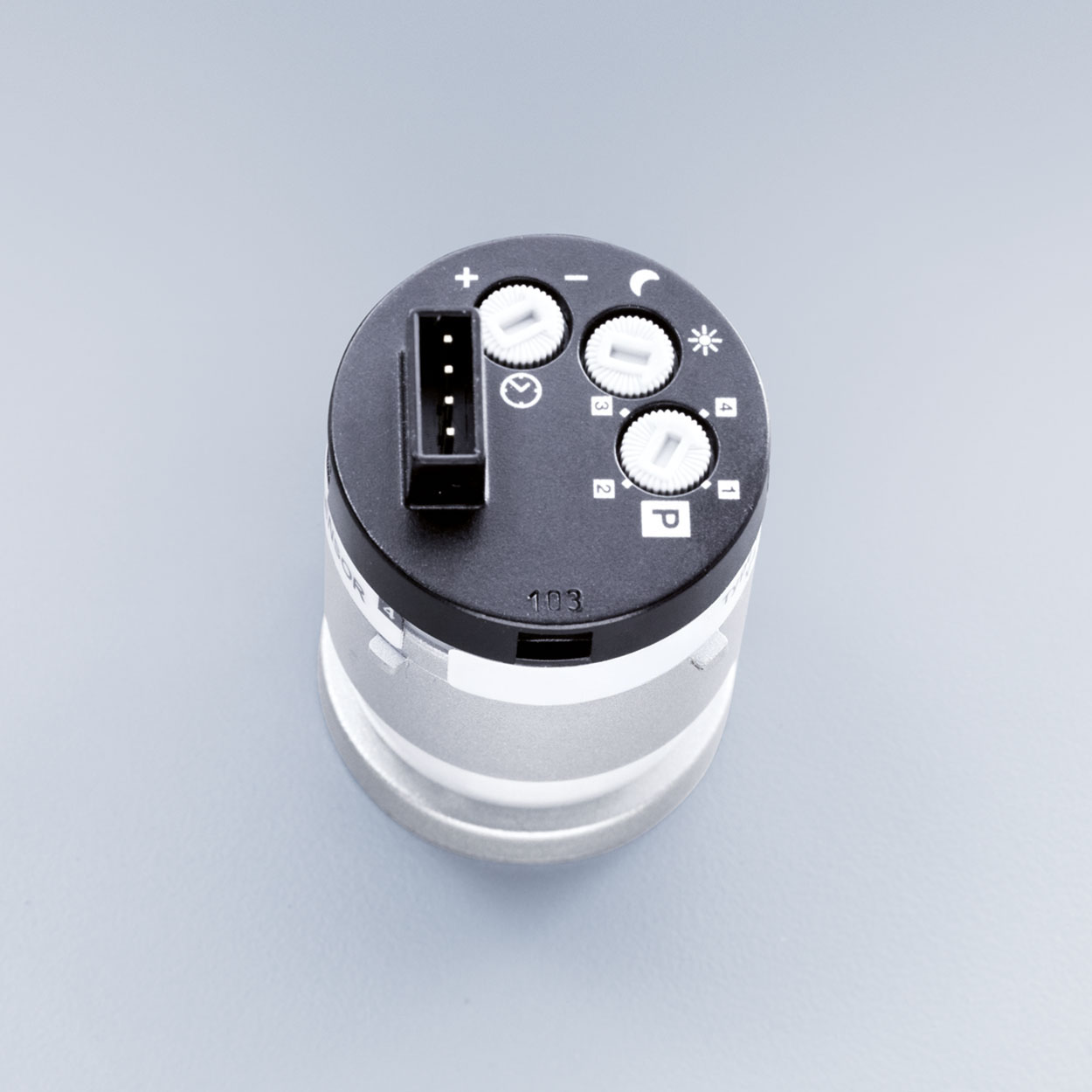

Détecteur avec 4 programmes intelligents

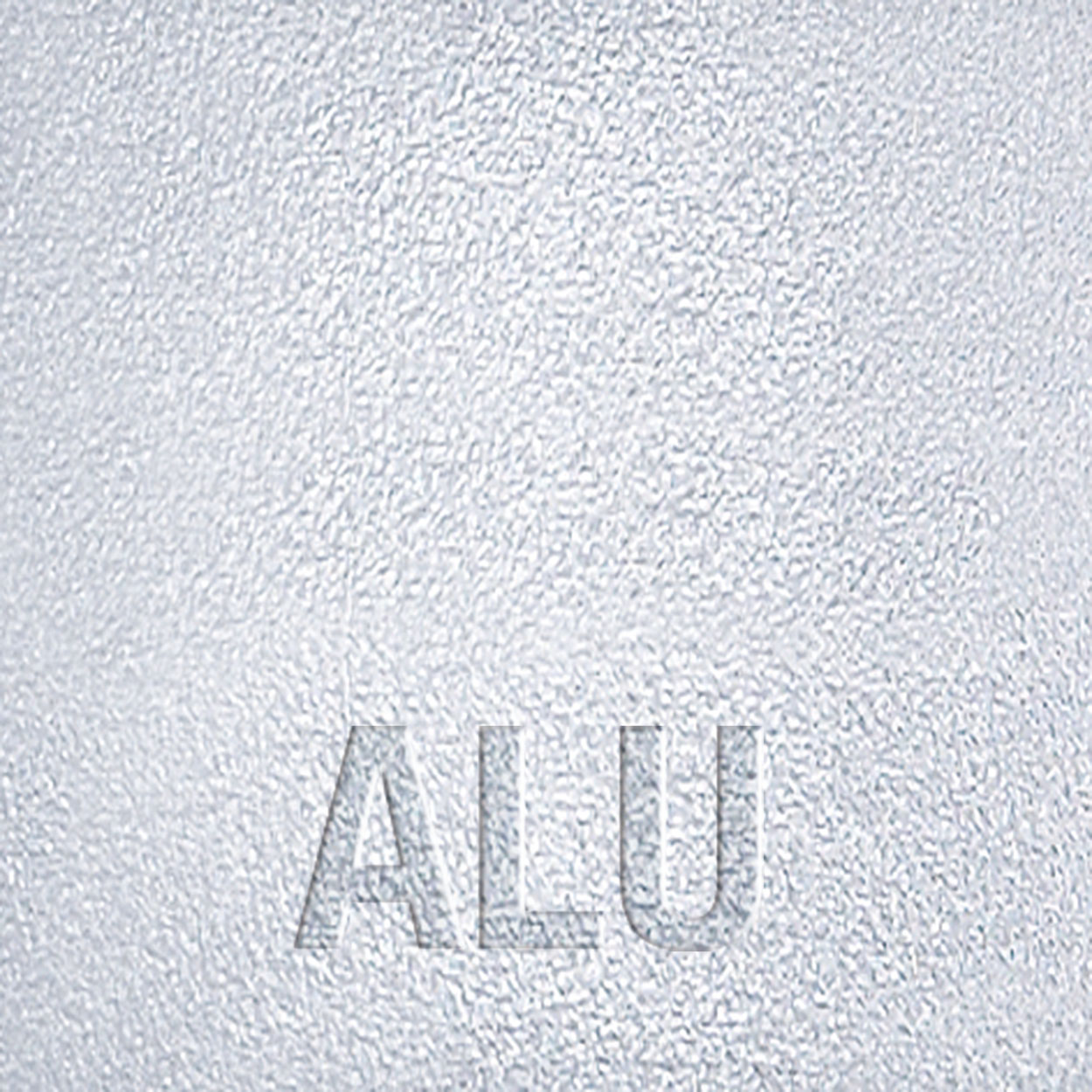

Aluminium de qualité supérieure

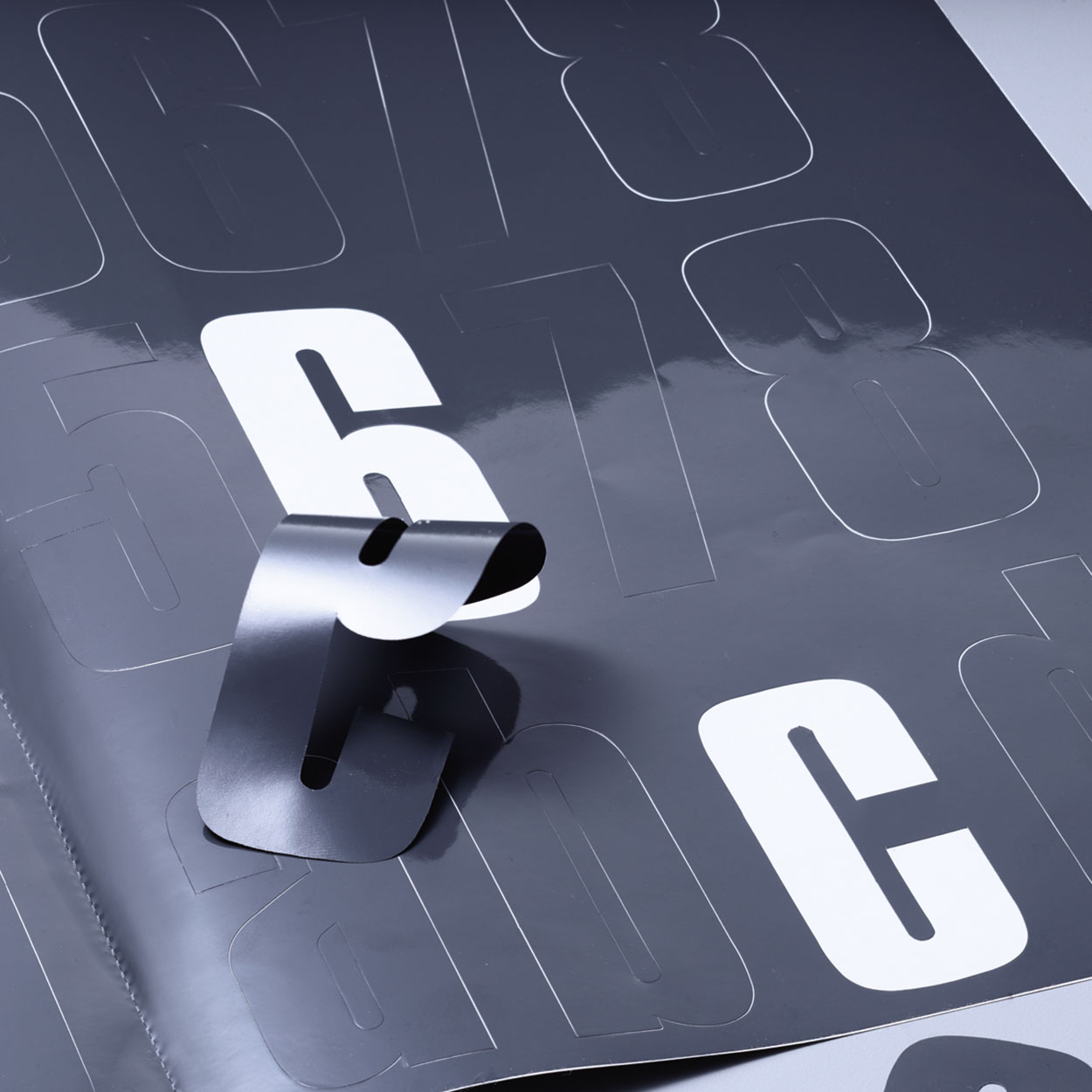

Plaquette de numéros de maison autocollants incluse

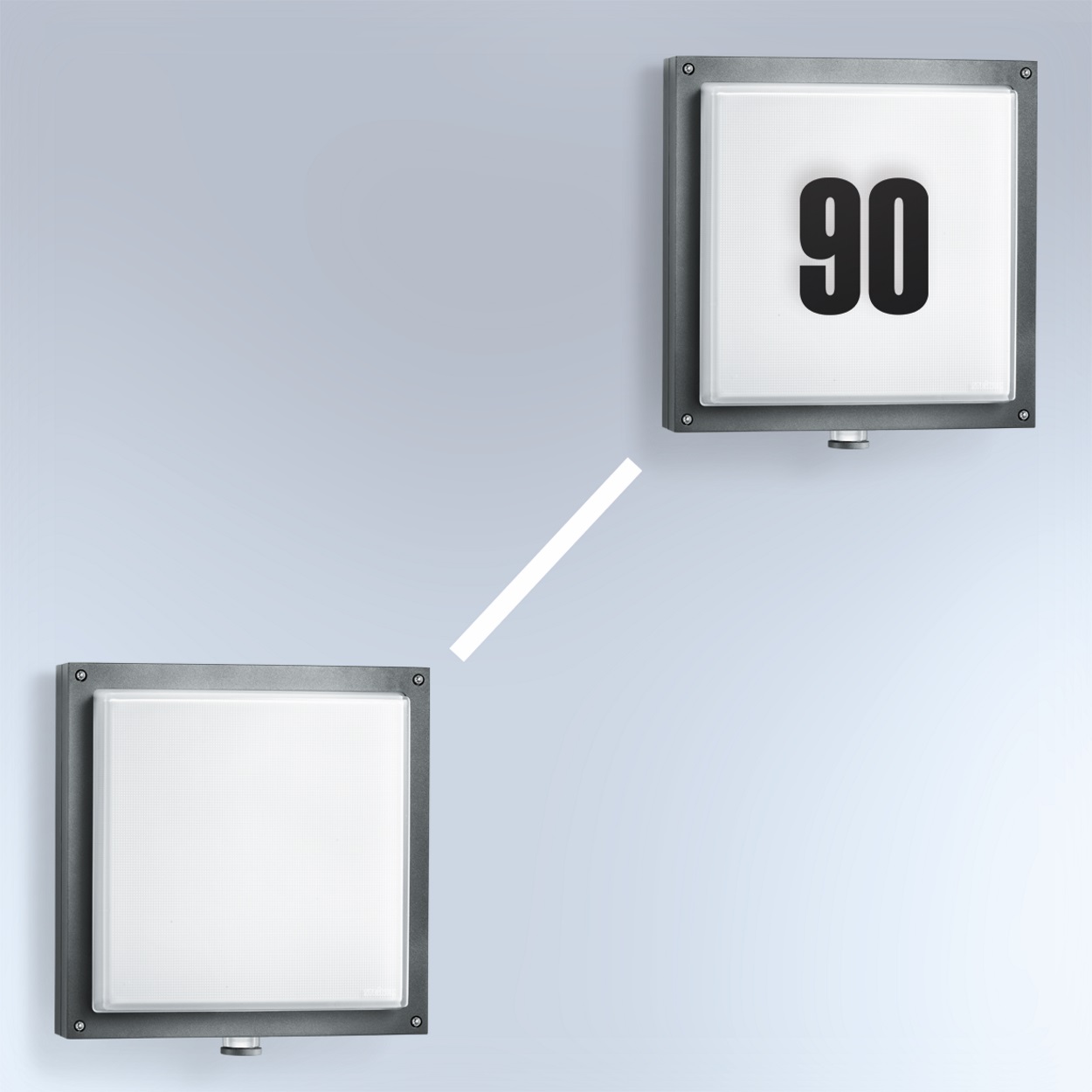

Mise en réseau filaire possible (ligne K)

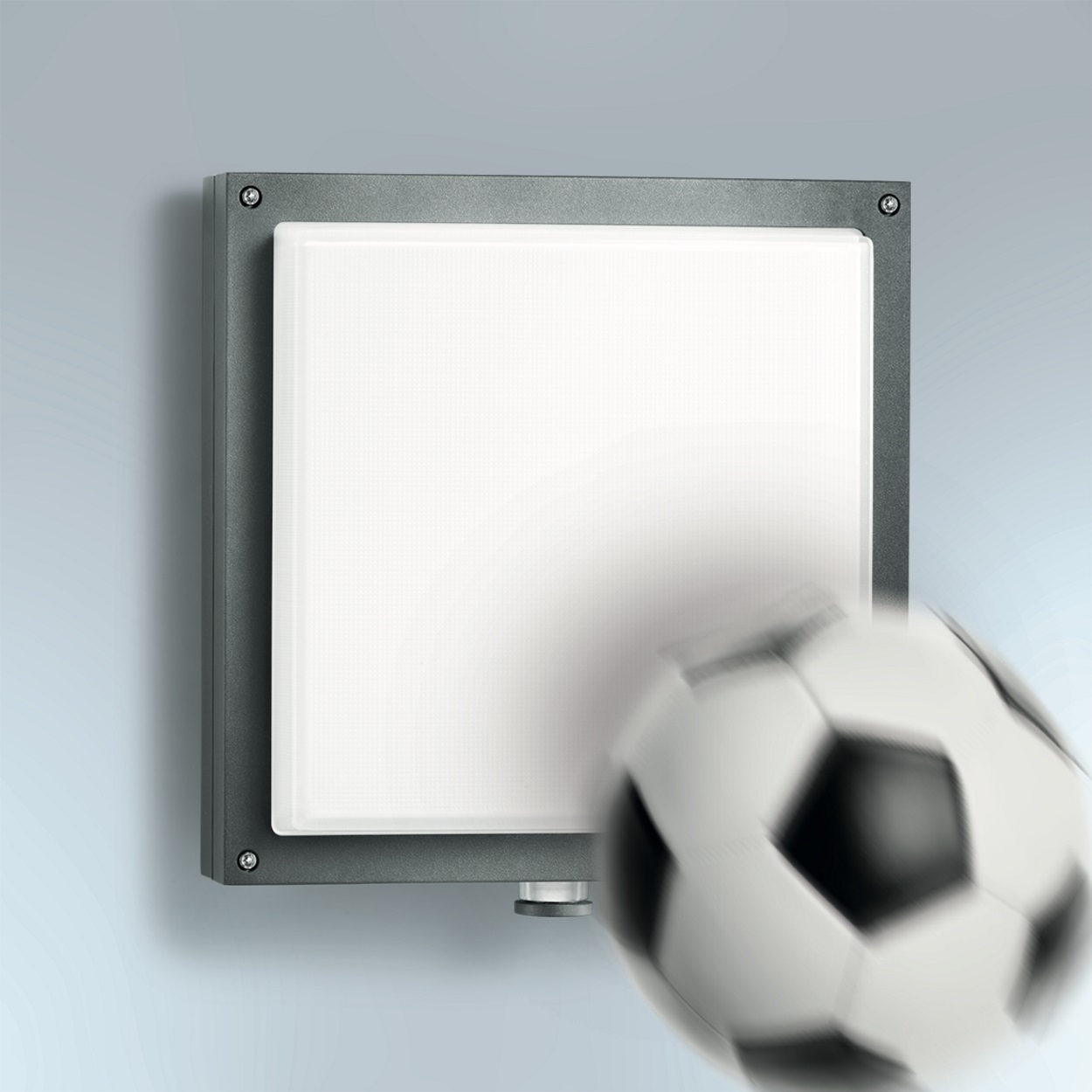

Matériau résistant aux chocs IK 07

Dessin technique

Lichtverteilungskurve

Zone de détection du capteur

Schéma de câblage 1

Schéma du circuit

Schéma de câblage 2

Schéma du circuit d´interconnexion maître/maître
