Nevalux DL Vario Quattro PRO S Bianco caldo argento

Nevalux DL Vario Quattro PRO S Bianco caldo argento

N. ELDAS® 941 300 159 · EAN-N. 4007841 035433

Dati tecnici Illustrazioni Schemi elettrici Download
Nevalux

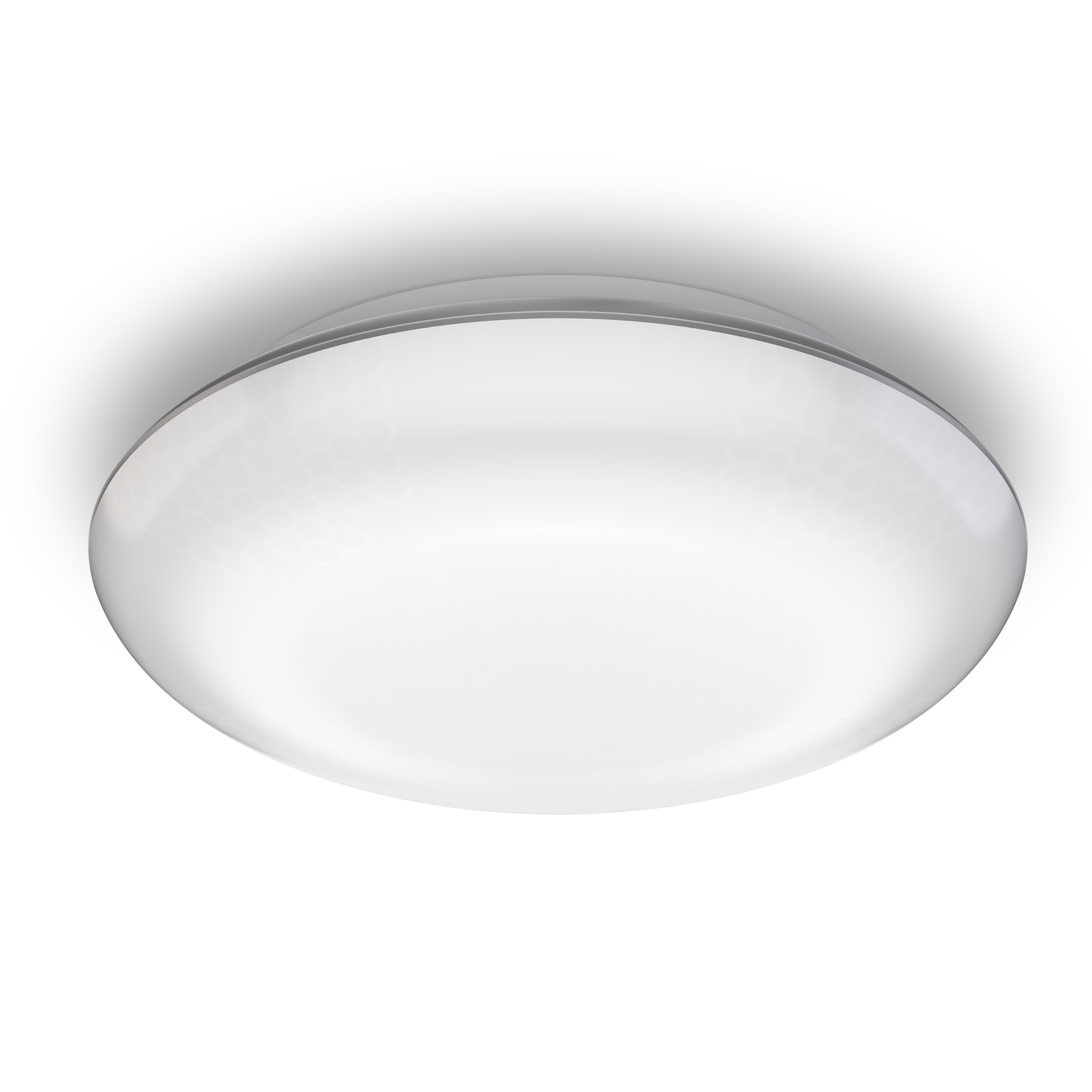

Nevalux DL Vario Quattro PRO S Bianco caldo argento

N. ELDAS® 941 300 159

EAN-N. 4007841 035433

Questo prodotto è sostituito da un prodotto successore.

Vai al prodotto successore · DL Vario Quattro PRO S Bianco caldo bianco (068202)

Rileva esattamente dove lo volete. Basta con fastidiosi interventi a sproposito. Quattro sensori a infrarosso ad alta precisione garantiscono un rilevamento totale a 360° e si possono impostare individualmente in quattro direzioni. In tal modo è possibile definire esattamente il campo di rilevamento. Raggio d'azione: da 2 a 8 m. Design essenziale senza sensori in vista, in quanto le lenti a sensore sono integrate in modo pressoché invisibile nella calotta di copertura della lampada – una novità mondiale brevettata! 1430 lm con un consumo di 14 W. In colore bianco neutro o bianco caldo.

  • Incluso sistema LED STEINEL
  • Lenti a sensore integrate
  • 4 sensori a raggi infrarossi regolabili in ogni direzione
  • Possibilità di regolazione del raggio d'azione in 4 direzioni
  • 4 ore di luce continua (optional)
  • Materiale antiurto IK 07
  • Possibilità di collegamento in rete tramite cavo (max. 10 pezzi)

Dimensioni

Dimensioni Ø × A 310 x 69 mm

Elettrico

Allacciamento alla rete 220 – 240 V / 50 – 60 Hz
Potenza 14 W
Lampade fluorescenti reattore elettronico 500 W
Lampade fluorescenti non compensate 500 VA
Lampade fluorescenti compensate in serie 500 VA
Lampade fluorescenti compensate in parallelo 500 VA
Uscita di commutazione 1 lampade alogene a bassa tensione 500 VA
Lampade LED < 2 W 16 W
Lampade LED > 2 W < 8 W 64 W
Lampade LED > 8 W 64 W
Carico capacitivo in µF 88 µF
Autoconsumo 0,5 W

Tecnologia dei sensori

Altezza di montaggio max. 6,00 m
Tecnologia del sensore Infrarossi passivi
Con sensore di movimento Sì
Angolo di rilevamento 360 °
Angolo di apertura 180 °
Protezione anti-intrusione Sì
Mascheramento per segmenti No
Scalabilità elettronica No
Scalabilità meccanica Sì
Dettaglio della portata Possibilità di regolazione del raggio d\'azione da 2 a 8 m in 4 direzioni (in step di 90°)
Portata radiale 6 x 6 m (36 m²)
Portata tangenziale 16 x 16 m (256 m²)
Altezza di montaggio 2,00 – 6,00 m
Altezza di montaggio ottimale 2,8 m

Connettività

Collegamento in rete Sì
Tipo di collegamento in rete master/master
Collegamento in rete tramite Cavo
Numero unità in rete max. 10 lampade
Funzionamento slave regolabile No

Tecnica dell'illuminazione

Flusso luminoso misurato 360° 1430 lm
Efficienza 102 lm/W
Temperatura di colore 3000 K
Deviazione cromatica LED SDCM3
Indice di resa cromatica 80-89
Con lampadina Sì, sistema LED STEINEL
Lampadina LED non sostituibile
Attacco senza
Sistema di raffreddamento LED Passive Thermo Control
Avvio luce dolce Sì
Luce permanente commutabile, 4 ore

Durata

Durata LED max. °C 50000 ore
Durata LED L70B50 25°C > 60000

Impostazioni

Interruttore crepuscolare Sì
Regolazione crepuscolare 2 – 1000 lx
Impostazione del tempo 5 s – 30 Min.
Funzione luce di base Sì
Durata funzione luce di base 10/30 min, tutta la notte
Impostazioni tramite Potenziometri
Con telecomando No
Regolazione crepuscolare Teach No
Funzione luce di base in percentuale 10 %
Funzione luce di base percentuale da 10 %

Alloggiamento e materiale

Resistenza agli urti IK07
Grado di protezione IP54
Classe di protezione II
Temperatura ambiente -20 – 35 °C
Materiale dell'alloggiamento Plastica
Materiale della copertura Plastica strutturata
Luogo di montaggio soffitto
Luogo di applicazione Esterno
Tipo di montaggio Sopra intonaco
Materiale Plastica
Applicazione ambiente Cortili e passi carrai Esterno Interni corridoio / pianerottolo ingressi di abitazioni locale multiuso / di servizio vano scala
Colore argento

Contenuto della fornitura e garanzia

Garanzia del produttore 5 anni

Certificati ed EPREL

Certificati DEKRA\nCompatibilità elettromagnetica
Categoria EPREL Prodotto con sorgente luminosa integrata

Disegno tecnico

Lichtverteilungskurve

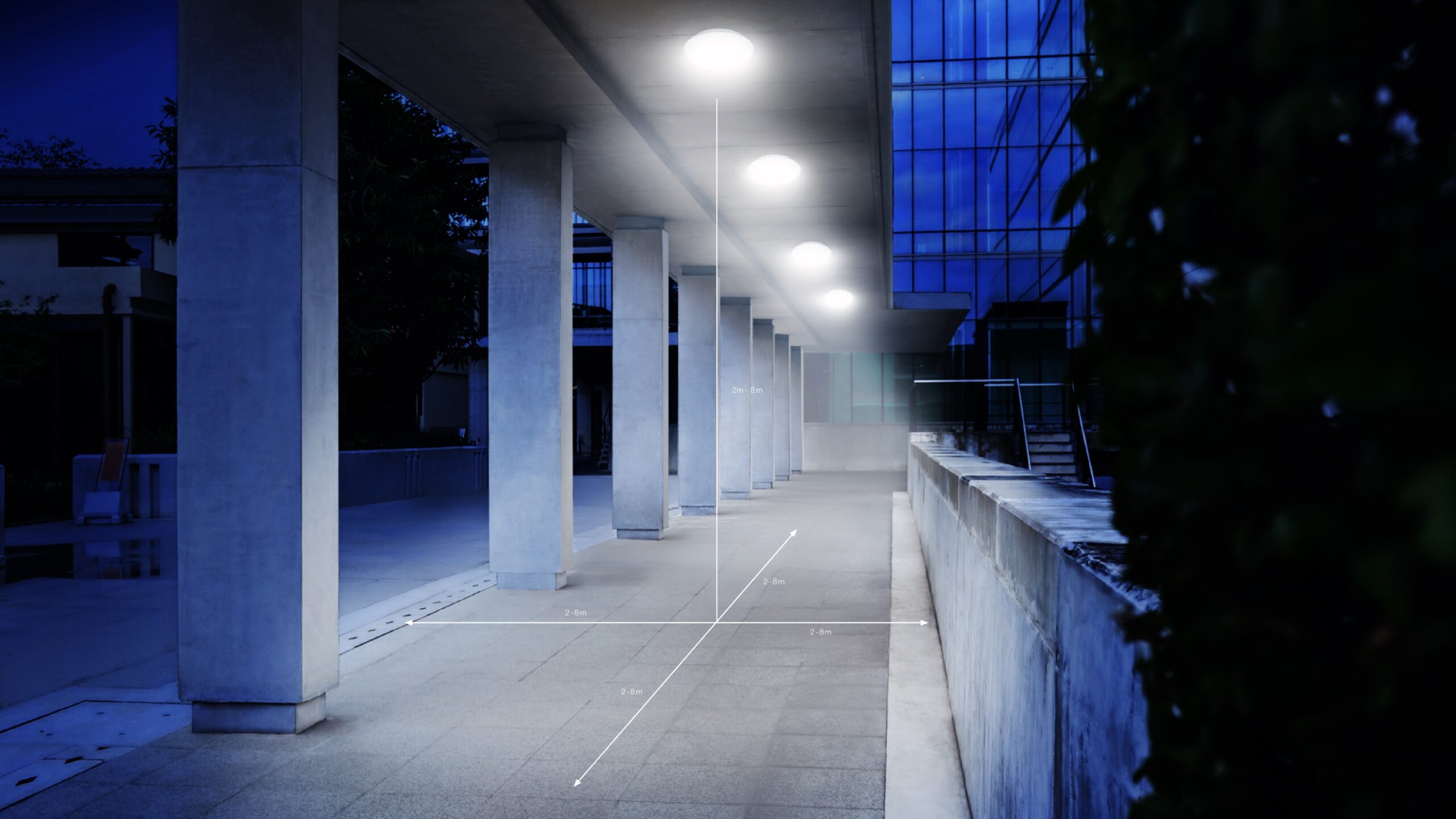

Area di rilevamento del sensore

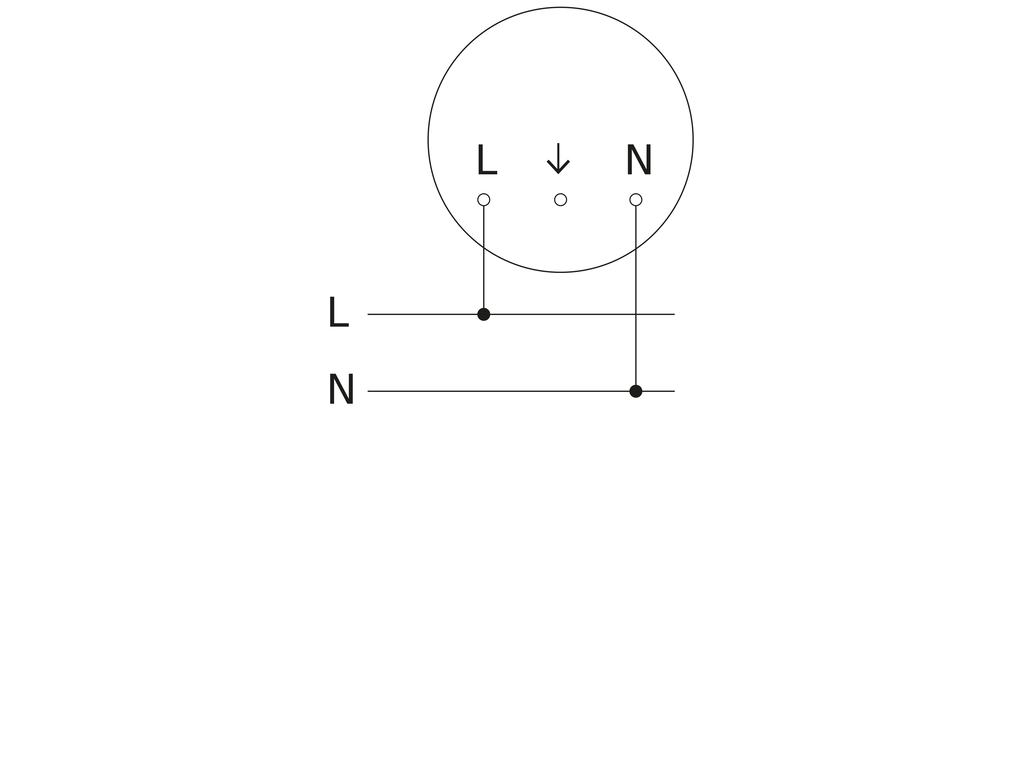

Schema elettrico 1

Schema elettrico Master

Schema elettrico 2

Schema elettrico Master-Master collegamento in rete
