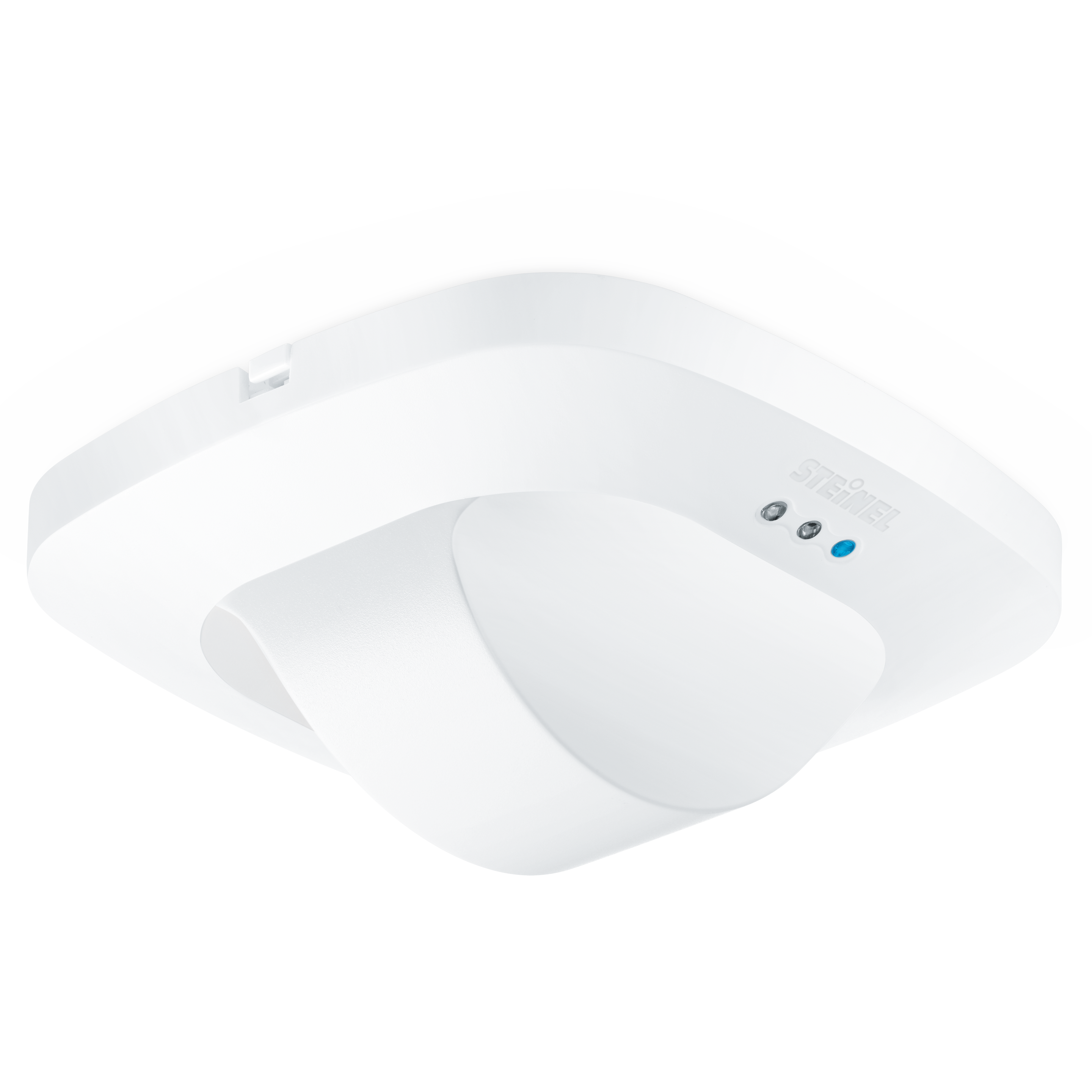

Nevalux Dual HF DALI-2 APC - incassato

N. ELDAS® 535 935 905

EAN-N. 4007841 003005

Prezzo: Accedi per vedere i prezzi

Produttore

Steinel Nevalux

Versione

KNX DALI-2 Input-Device 230V 1 canale DALI

Tipo di montaggio

Da incasso A sporgere

Rilevamento quadrato! Sensore ad alta frequenza per corridoi Presence Control PRO Dual HF DALI-2 Application Controller per ambienti interni, ideale per lunghi corridoi, altezza di montaggio fino a 3,5 m, con interfaccia DALI-2 Application Controller digitare per la regolazione di 4 canali d'illuminazione e HVAC, tecnologia DUAL-HF con doppia caratteristica direzionale per un rilevamento radiale fino a 20 m. Rilevamento indipendente dalla temperatura, la tecnica a sensore HF penetra anche attraverso vetro, legno e pareti in materiali leggeri, comando particolarmente rapido della luce.

Telecomandi opzionali
Adattatore per montaggio in superficie optional
Gabbia di protezione opzionale
Adattatore HF per montaggio su controsoffitti

Identificazione

Versione Rilevatore di presenza

Dimensioni

Dimensioni L × P × A 74 x 120 x 120 mm

Elettrico

Allacciamento alla rete 230 V / 50 – 60 Hz

Uscita di controllo DALI broadcast 2x12 ballast elettronici

Tecnologia dei sensori

Altezza di montaggio max. 3,50 m

Tecnologia del sensore Alta frequenza

Potenza di trasmissione < 1 mW

Tecnologia HF 5,8 GHz

Rilevamento anche attraverso vetro, legno e pareti in materiale leggero

Angolo di rilevamento 360 °

Angolo di apertura 140 °

Protezione anti-intrusione Sì

Mascheramento per segmenti No

Scalabilità elettronica Sì

Scalabilità meccanica No

Portata radiale 20 x 3 m (60 m²)

Portata tangenziale 20 x 3 m (60 m²)

Altezza di montaggio 2,50 – 3,50 m

Altezza di montaggio ottimale 2,8 m

Connettività

Collegamento in rete Sì

Tipo di collegamento in rete Master/Slave

Collegamento in rete tramite Cavo

Tecnica dell'illuminazione

Avvio luce dolce Sì

Luce permanente commutabile

Regolazione luce costante Sì

Impostazioni

Interruttore crepuscolare Sì

Regolazione crepuscolare 10 – 1000 lx

Impostazione del tempo 30 s – 30 Min.

Funzione luce di base Sì

Durata funzione luce di base 1-60 min, tutta la notte

Luce principale regolabile 50 - 100 %

Funzioni Modalità normale / modalità test\nModo semiautomatico/automatico\nModo pulsante/interruttore\nManuale ON / ON-OFF\nRegolazione della luce constante ON-OFF

Impostazioni tramite Telecomando\nInterruttore DIP\nPotenziometri\nSmart Remote

Con telecomando No

Regolazione crepuscolare Teach Sì

Funzione luce di base in percentuale 10 – 60 %

Funzione luce di base percentuale da 10 %

Alloggiamento e materiale

Grado di protezione IP20

Temperatura ambiente -25 – 55 °C

Luogo di montaggio soffitto

Luogo di applicazione Interni

Tipo di montaggio Incassato

Materiale Plastica

Applicazione ambiente Interni corridoio / pianerottolo

Colore bianco

Colore RAL 9010

Contenuto della fornitura e garanzia

Garanzia del produttore 5 anni

Supporto angolare incluso No

Certificati ed EPREL

Certificati DALI-2

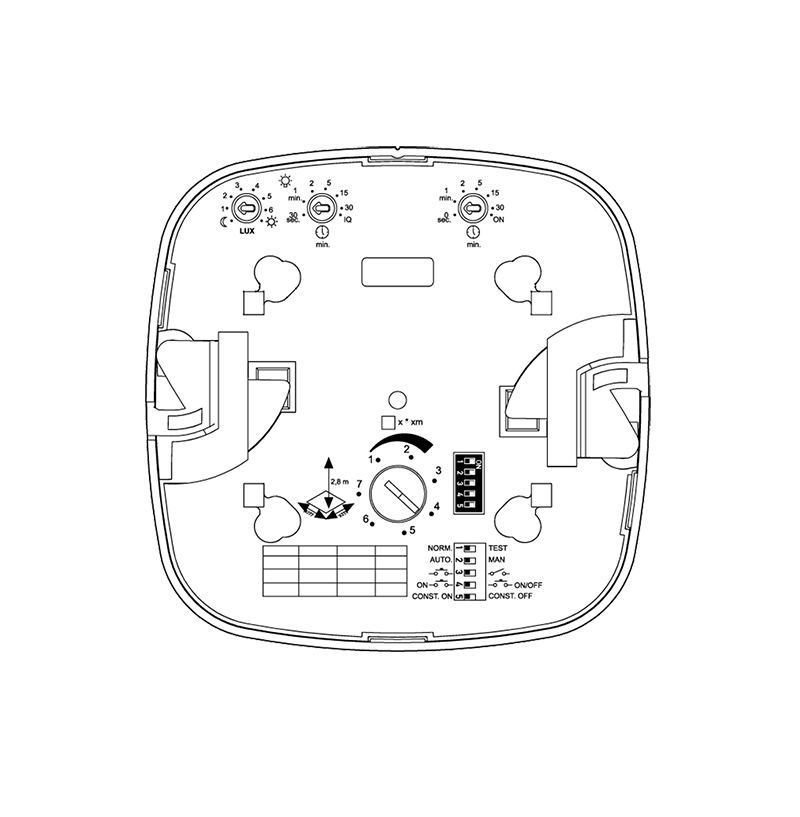

Disegno tecnico

Area di rilevamento del sensore

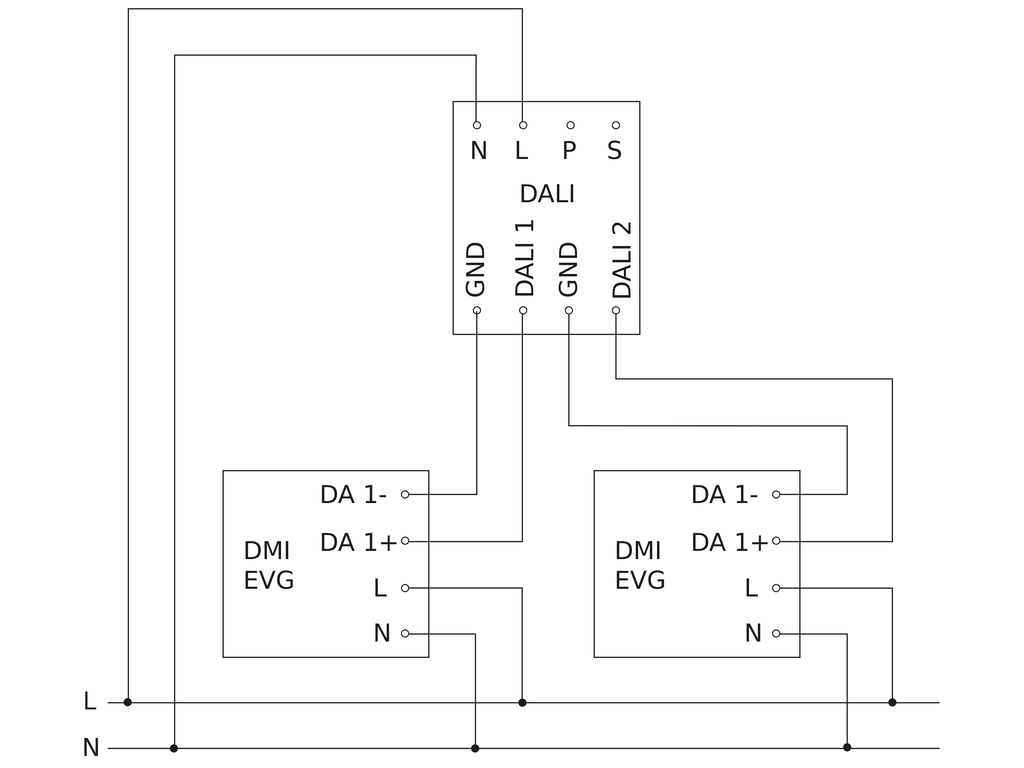

Schema elettrico 1

Schema elettrico Master

Schema elettrico 2

Schema elettrico Master-Master collegamento in rete

Scheda tecnica Manuale d'uso Dichiarazione di conformità

Adattatore HF per soffitto

N. art. 006600

Telecomando utente RC5

N. art. 592806

Adattatore per montaggio in superficie Control Pro IP54 bianco

N. art. 000363

Gabbia di protezione Control PRO

N. art. 003036

Telecomando Smart Remote

N. art. 009151

Telecomando di servizio RC8

N. art. 559410
