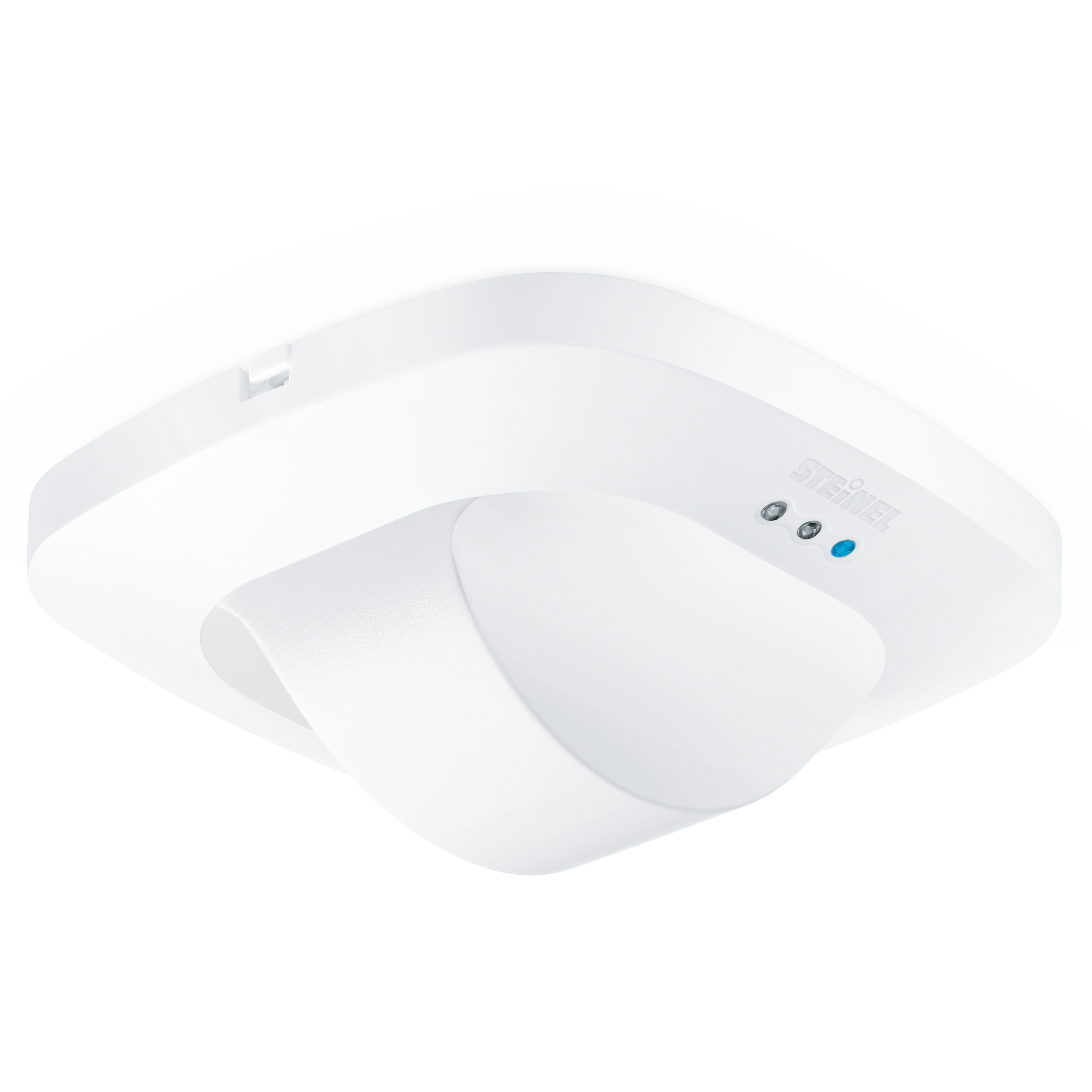

Nevalux Dual HF DALI-2 APC - Unterputz

ELDAS®-Nr 535 935 905

EAN-Nr. 4007841 003005

Preis: Bitte einloggen, um Preise zu sehen

Hersteller

Steinel Nevalux

Ausführung

KNX DALI-2 Input-Device 230V 1 Kanal DALI

Montageart

Unterputz Aufputz

Aufmerksam hoch 2! Hochfrequenz-Gangsensor Presence Control PRO Dual HF DALI-2 Application Controller für innen, ideal für Gänge und lange Korridore, Montagehöhe bis 3,5 m, mit digitaler DALI-2 Application Controller-Schnittstelle zum Regeln von 2 Lichtkanälen, DUAL-HF Technologie mit doppelter Richtcharakteristik für bis zu 20 m radiale Erfassung, temperaturunabhängige Erfassung, HF-Sensortechnik durchdringt auch Glas, Holz und Leichtbauwände, besonders schnelle Schaltung des Lichts.

Optionale Fernbedienungen
Optionaler Aufputzadapter
Optionaler Schutzkorb
HF Deckenadapter zur Montage auf abgehängten Decken

Identifikation

Ausführung Präsenzmelder

Abmessungen

Abmessungen L × B × H 74 x 120 x 120 mm

Elektrik

Netzanschluss 230 V / 50 – 60 Hz

Steuerausgang DALI Broadcast 2x12 EVG´s

Sensorik

Montagehöhe max. 3,50 m

Sensortechnologie Hochfrequenz

Sendeleistung < 1 mW

HF-Technik 5,8 GHz

Erfassung ggf. durch Glas, Holz und Leichtbauwände

Erfassungswinkel 360 ° Gang

Öffnungswinkel 140 °

Unterkriechschutz Ja

Segmentweise Ausblendung Nein

Elektronische Skalierbarkeit Ja

Mechanische Skalierbarkeit Nein

Reichweite radial 20 x 3 m (60 m²)

Reichweite tangential 20 x 3 m (60 m²)

Montagehöhe 2,50 – 3,50 m

Optimale Montagehöhe 2,8 m

Vernetzung

Vernetzung Ja

Art der Vernetzung Master/Slave

Vernetzung via Kabel

Lichttechnik

Softlichtstart Ja

Dauerlicht schaltbar

Konstantlichtregelung Ja

Einstellungen

Dämmerungsschalter Ja

Dämmerungseinstellung 10 – 1000 lx

Zeiteinstellung 30 s – 30 Min.

Grundlichtfunktion Ja

Grundlichtfunktion Zeit 1-60 Min., ganze Nacht

Hauptlicht einstellbar 50 - 100 %

Funktionen Normal- / Testbetrieb\nHalb- / Vollautomatik\nTaster- / Schalterbetrieb\nManuell ON / ON-OFF\nKonstantlichtregelung ON-OFF

Einstellungen via Fernbedienung\nDIP-Schalter\nPotis\nSmart Remote

Mit Fernbedienung Nein

Dämmerungseinstellung Teach Ja

Grundlichtfunktion in Prozent 10 – 60 %

Grundlichtfunktion Prozent von 10 %

Gehäuse & Material

Schutzart IP20

Umgebungstemperatur -25 – 55 °C

Montageort Decke

Anwendung Ort Innenbereich

Montageart Unterputz

Werkstoff Kunststoff

Anwendung Raum Flur / Gang Innenbereich

Farbe Weiss

Farbe RAL 9010

Lieferumfang & Garantie

Herstellergarantie 5 Jahre

Inkl. Eckwandhalter Nein

Zertifikate & EPREL

Ausweise/Zertifikate DALI-2

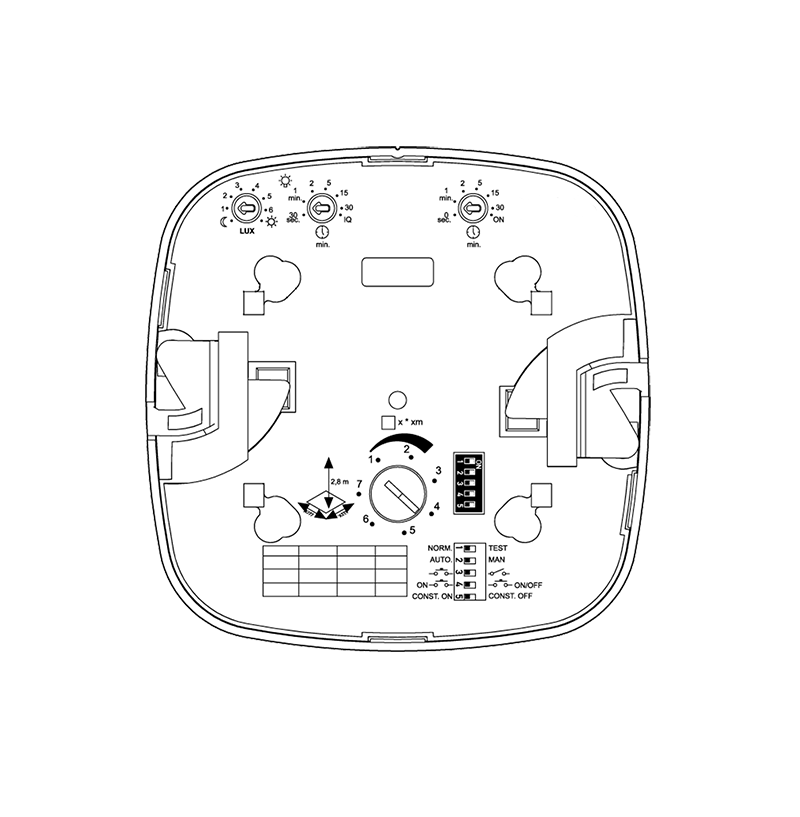

Technische Zeichnung

Sensorerfassungsbereich

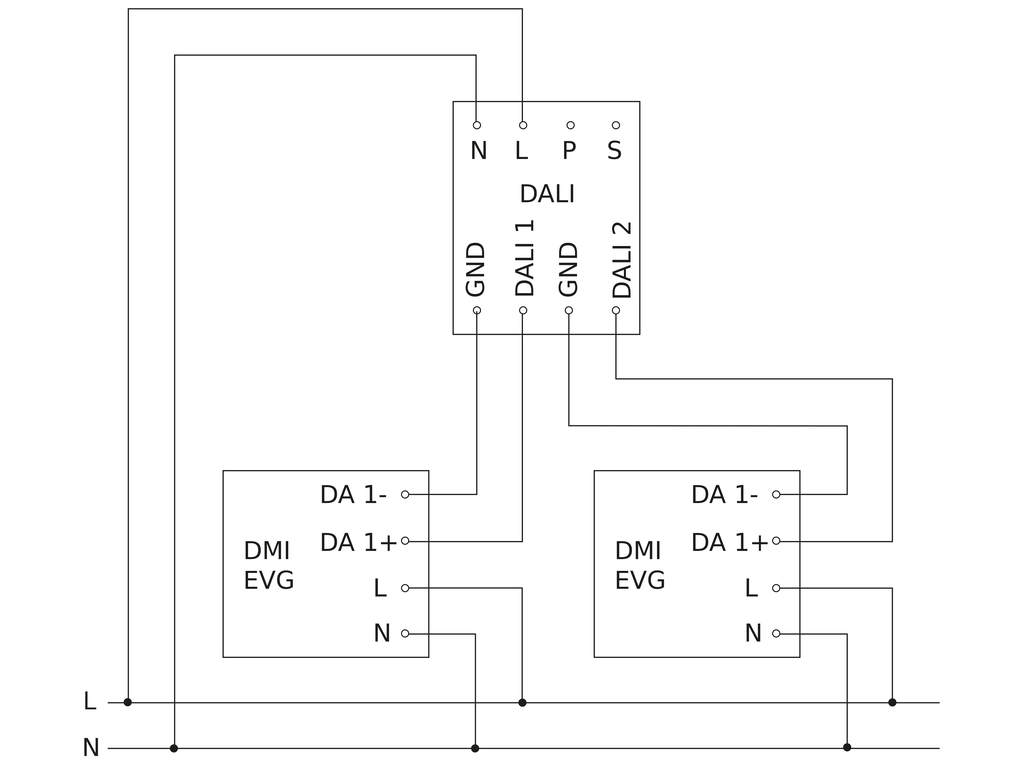

Schaltplan 1

Schaltplan Master

Schaltplan 2

Schaltplan Master-Master Vernetzung
