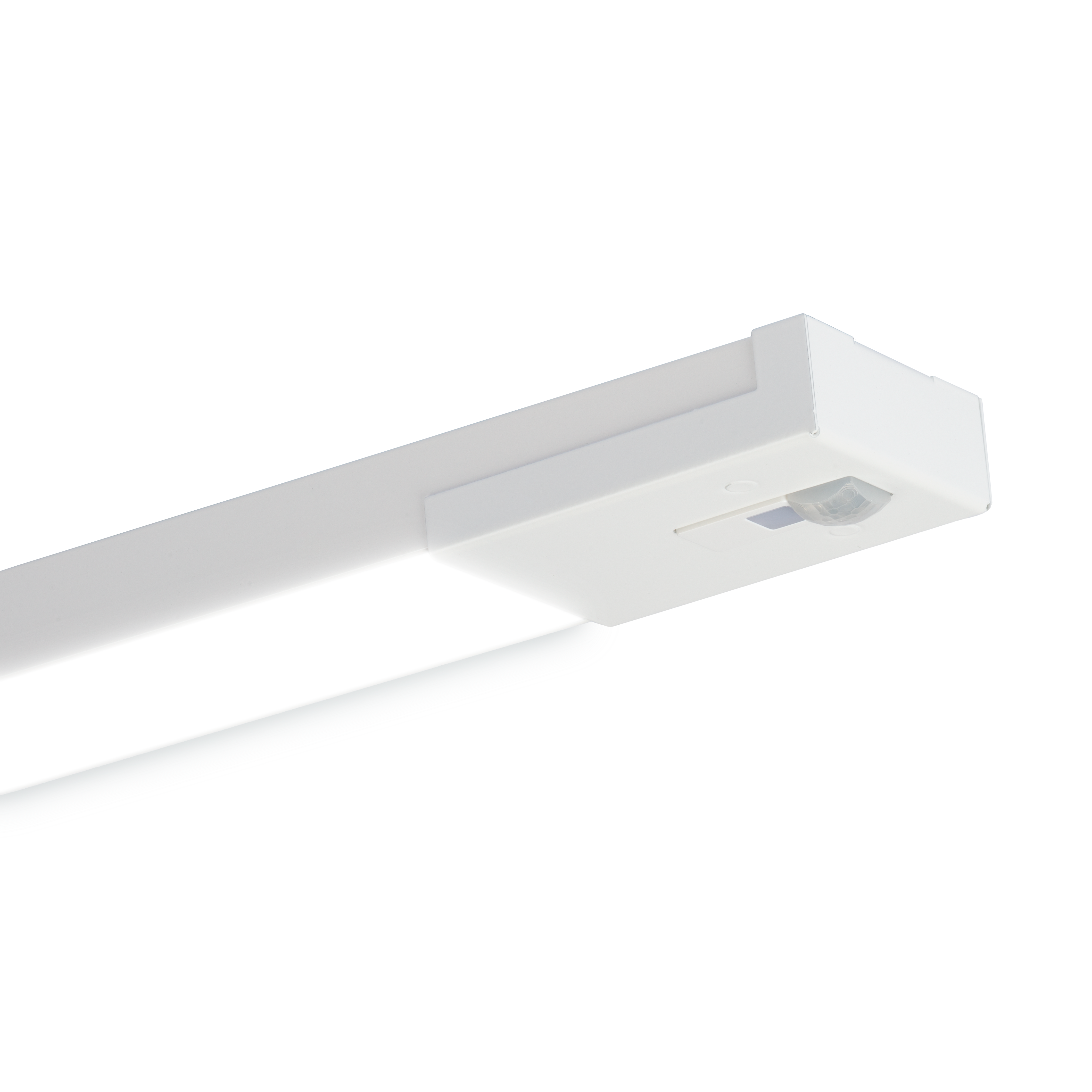

Nevalux imani connect B1500 4K

Codice prodotto 221412

Intelligenza

DALI senza intelligenza Connect incl. controllo luce

Flusso luminoso

6200 lm 6611 lm 4880 lm 8264 lm

L'inserto universale imani di nevalux è progettato per la ristrutturazione professionale di file continue esistenti con tubi fluorescenti T5 o T8. L'apparecchio utilizza l'installazione esistente del canale, compreso il cablaggio passante. I vecchi moduli luminosi possono essere sostituiti con moduli nuovi in modo semplice, rapido e senza attrezzi. L'inserto si adatta alla maggior parte delle file continue disponibili sul mercato. Le varianti intelligenti dell'inserto imani Connect sono dotate di sensori di presenza e luminosità integrati in combinazione con il collegamento in rete Bluetooth. Il risultato è un potente sistema di controllo della luce e una flessibilità illimitata nella formazione dei gruppi di illuminazione. I risparmi ottenuti con la tecnologia LED sono considerevoli e consentono di richiedere sovvenzioni.

Apparecchio universale per la ristrutturazione professionale di file continue con tubi fluorescenti T5 o T8
Compatibile con la maggior parte dei sistemi a file continue disponibili sul mercato
A scelta, come versione intelligente Connect o come apparecchio DALI convenzionale
Fino al 95% di risparmio energetico con gli apparecchi Connect grazie alla regolazione costante della luce e al rilevamento di presenza
Lavorazione di altissima qualità da parte della manifattura svizzera
Gestione termica sofisticata per una lunga durata

Varianti

Lunghezza 1525 mm

Dimensioni

Dimensioni L × P × A 1525 x 65 x 30 mm

Elettrico

Allacciamento alla rete 200...240 V / 50 – 60 Hz

Potenza 54 W

Alimentatore sostituibile Sì

Tipo di cablaggio adatto per cablaggio passante

Corrente nominale LED 370 mA

Numero massimo di apparecchi per interruttore automatico C10: 21x, C13: 28x, C16: 36x, C20: 45x, B10: 13x , B13: 17x, B16: 22x, B20: 27x

Tecnologia dei sensori

Tecnologia del sensore Infrarossi passivi

Con sensore di movimento Sì

Angolo di rilevamento 360 °

Portata radiale 4 x 4 m (16 m²)

Portata tangenziale 6 x 6 m (36 m²)

Altezza di montaggio < 10 m

Portata presenza 4 x 4 m (16 m²)

Con sensore di luce Sì

Connettività

Con controllo di rete radio Sì

Tecnica dell'illuminazione

Temperatura di colore 4000 K

Deviazione cromatica LED SDCM3

Indice di resa cromatica 80-89

Lampadina LED

Flusso luminoso 6200 lm

Angolo del fascio 105°

Efficienza luminosa dell'apparecchio 115 lm/W

Valore di abbagliamento UGR < 24

Durata

Durata LED (25 °C) 50000 h

Impostazioni

Dimmerazione DALI Sì

Con luce di emergenza No

Adatto per configurazione a linea continua Sì

Con controllo luce a programma Si

Alloggiamento e materiale

Grado di protezione IP40

Classe di protezione I

Temperatura ambiente -20...45 °C

Materiale dell'alloggiamento Alluminio

Materiale della copertura Diffusore opale

Tipo di montaggio Utilizzo in fila continua

Colore bianco

Contenuto della fornitura e garanzia

Garanzia del produttore 5 anni

Certificati ed EPREL

Classe di efficienza energetica EPREL E

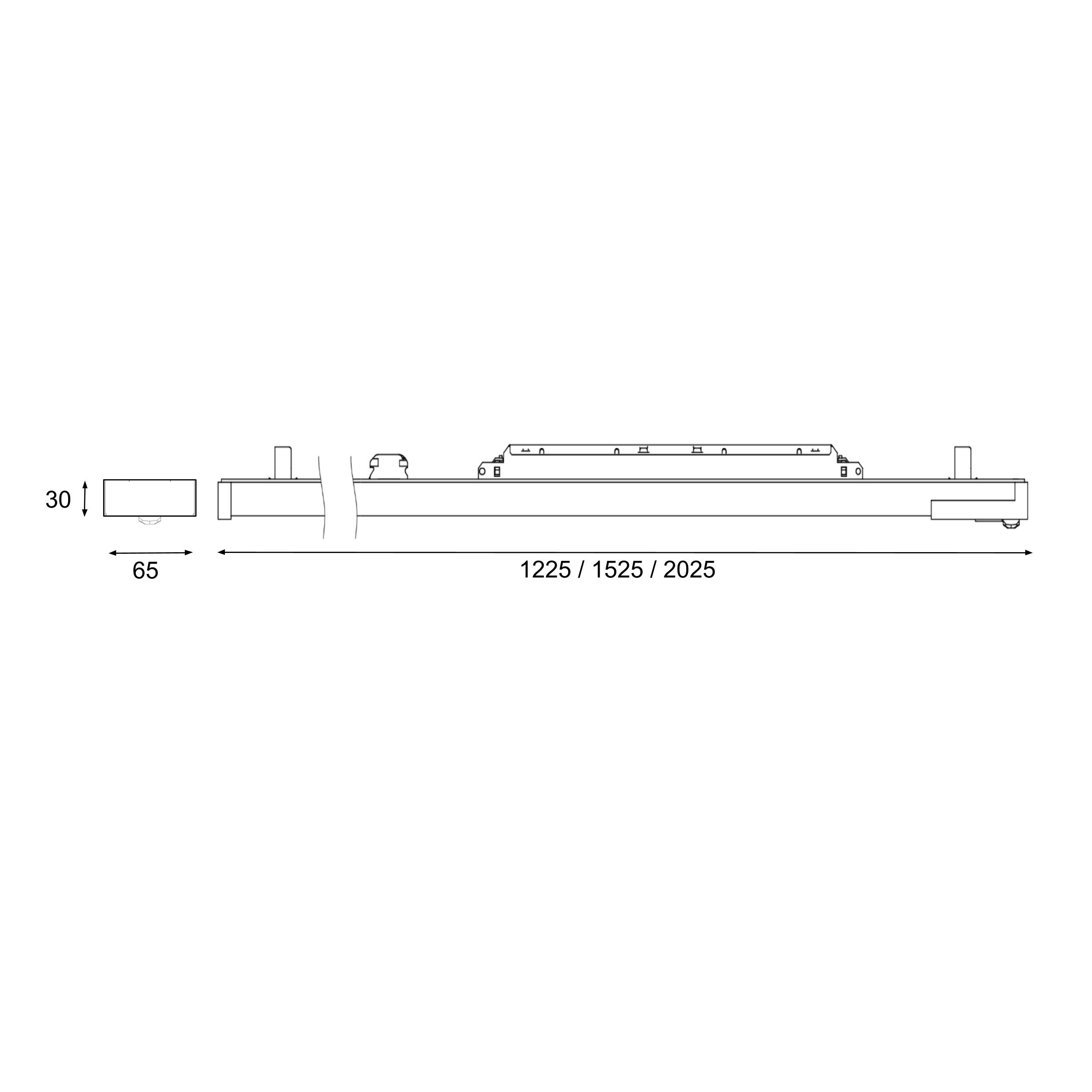

Disegno tecnico

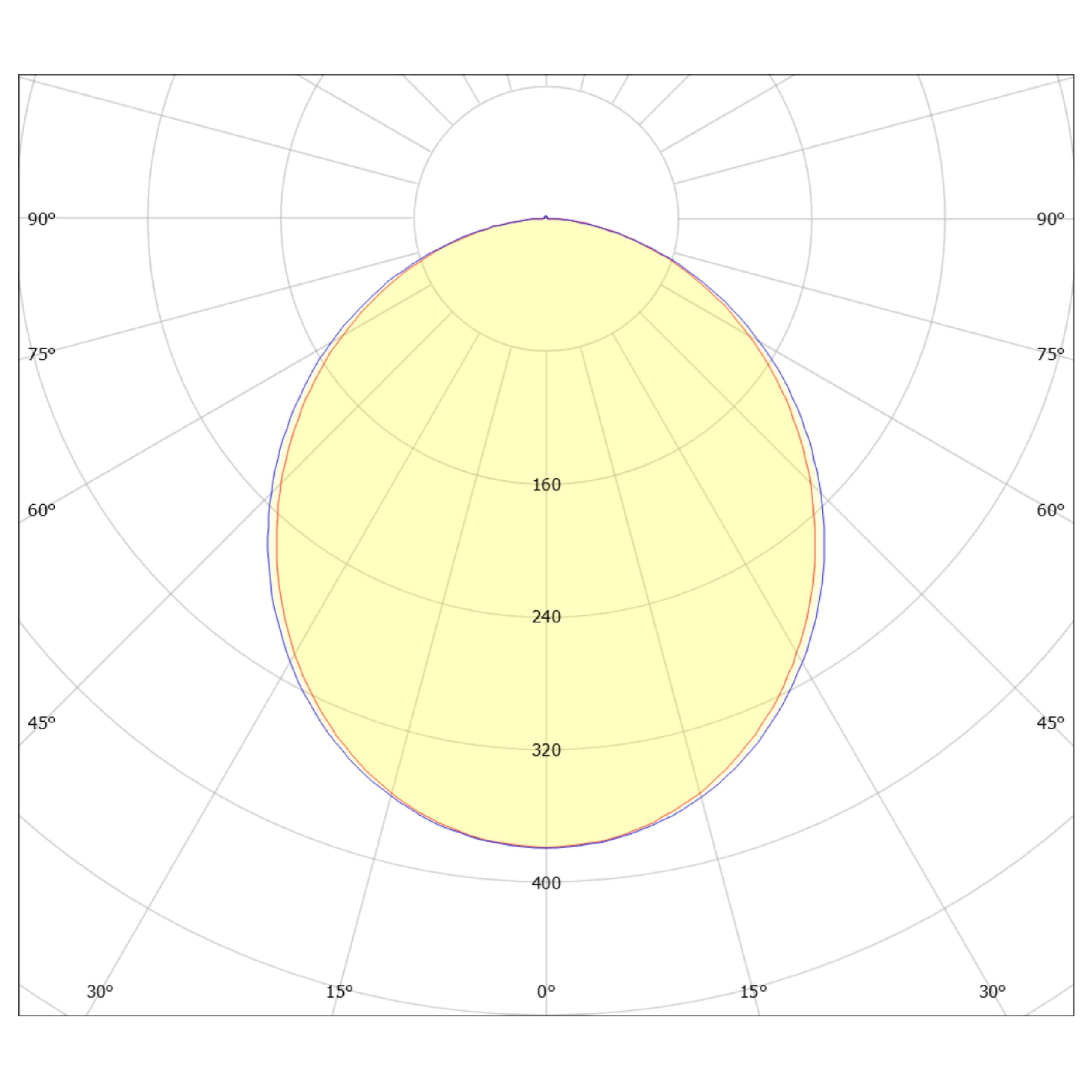

Lichtverteilungskurve

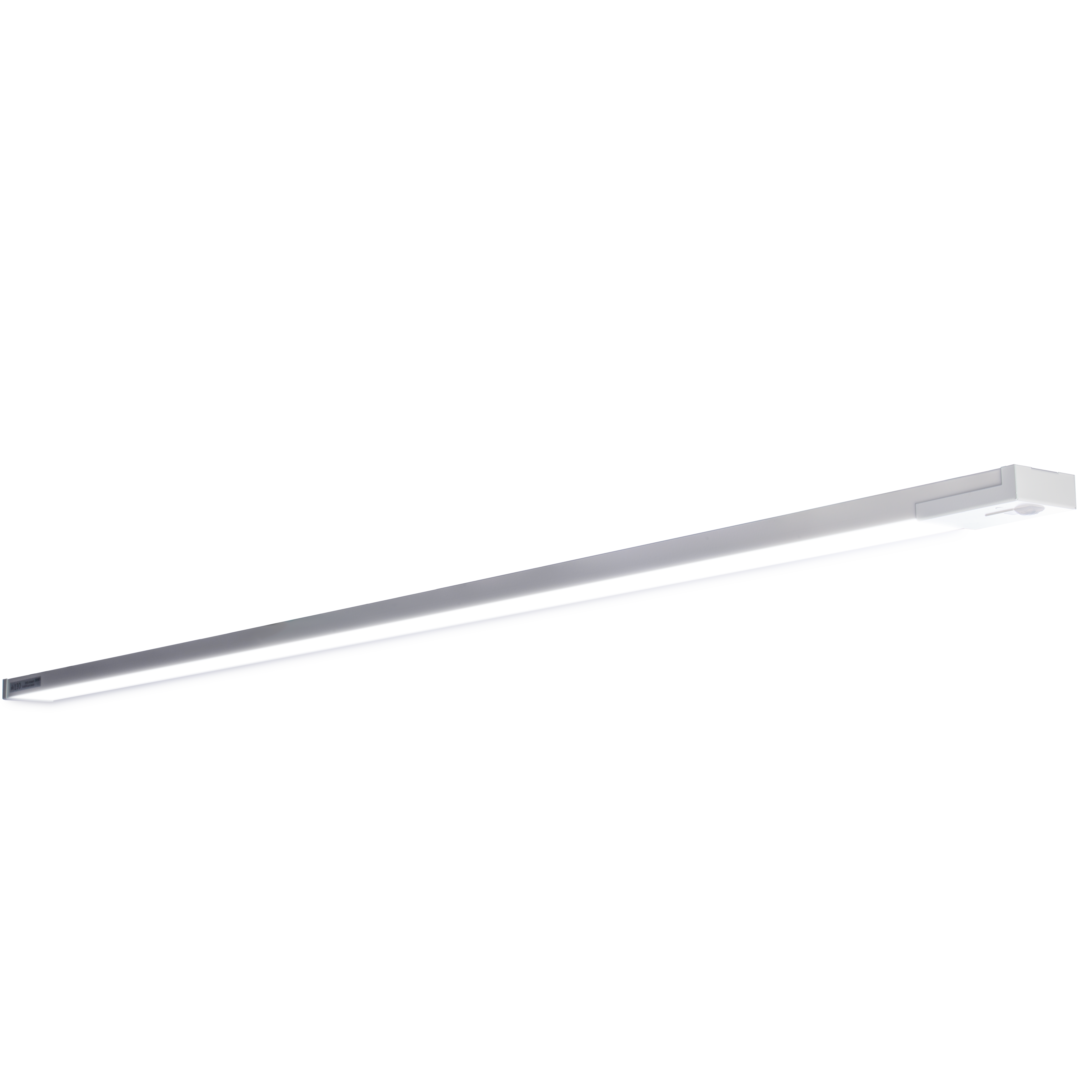

Area di rilevamento del sensore

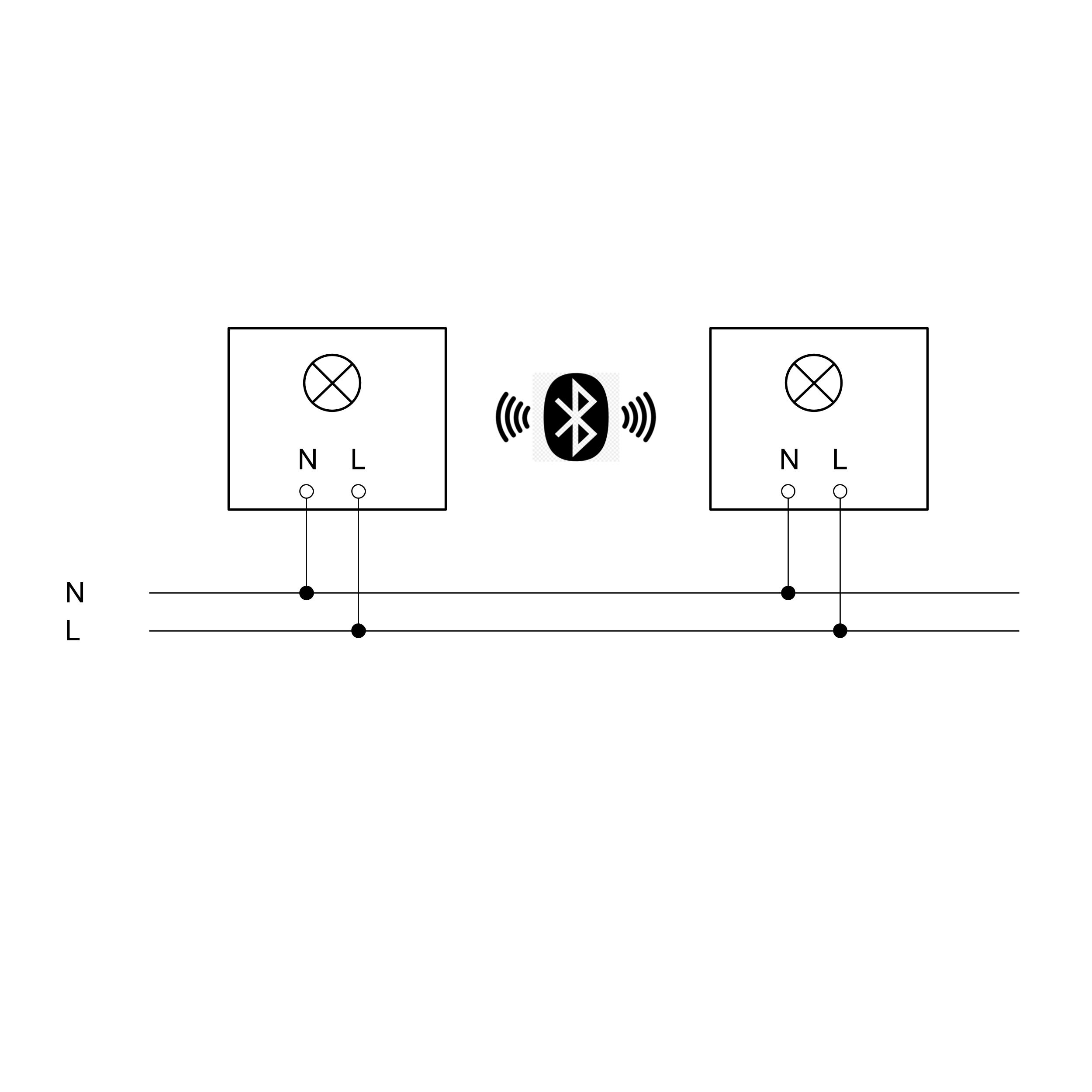

Schema elettrico 1

Schema elettrico di rete senza fili

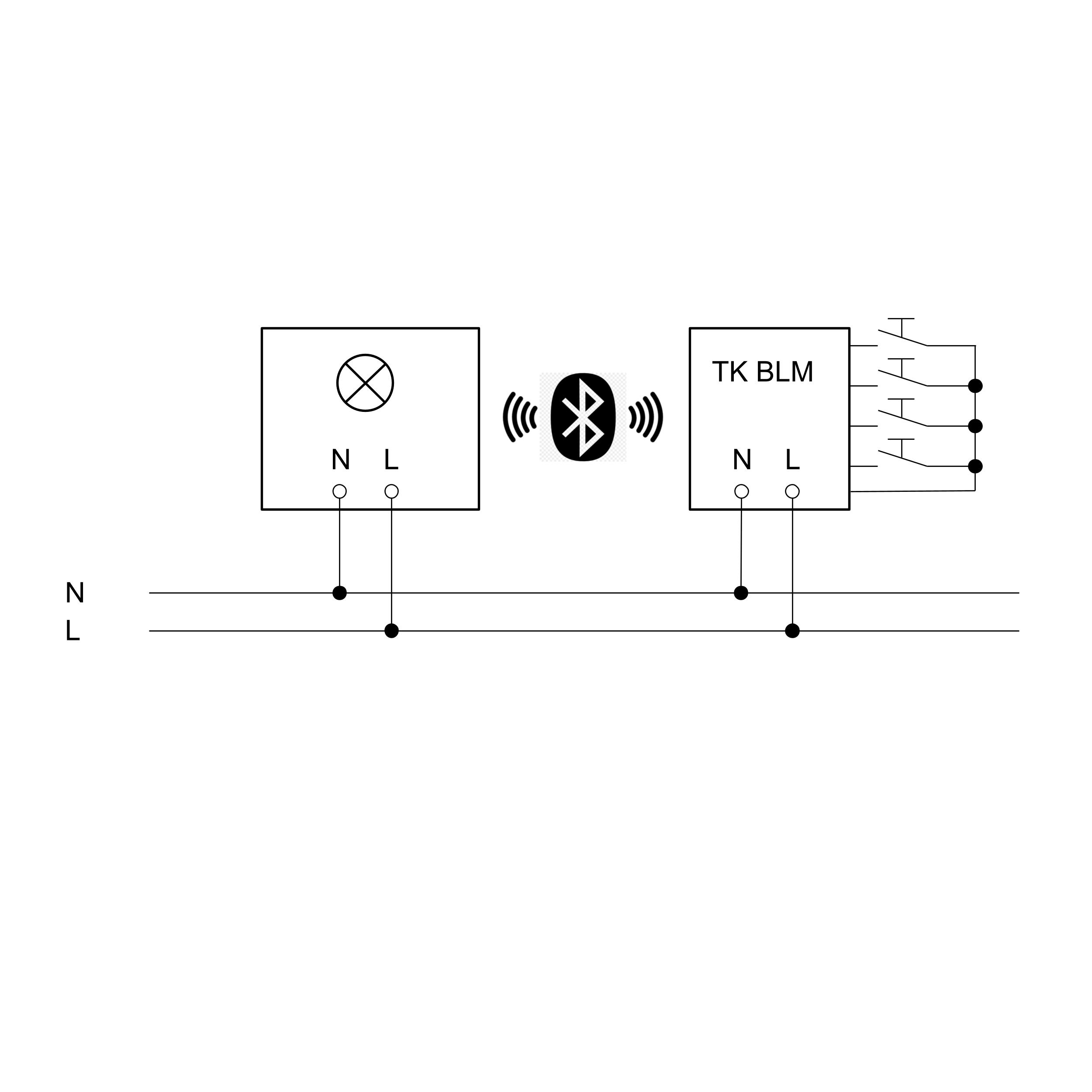

Schema elettrico 2

Schema elettrico dell'accoppiatore di pulsanti

Scheda tecnica Manuale d'uso File LDT (distribuzione luminosa)
